使用高级容器网络服务设置第 7 层（L7）策略

本文演示如何在 AKS 群集中使用高级容器网络服务设置 L7 策略。 仅在查看第 7 层策略概述 页上列出的限制和注意事项后继续。

先决条件

• 拥有有效订阅的 Azure 帐户。 如果没有订阅，请在开始之前创建一个试用帐户。

• 如需在本地运行 CLI 参考命令，请安装 Azure CLI。 如果在 Windows 或 macOS 上运行，请考虑在 Docker 容器中运行 Azure CLI。 有关详细信息，请参阅如何在 Docker 容器中运行 Azure CLI。

  • 如果使用本地安装，请使用 az login 命令登录到Azure CLI。 若要完成身份验证过程，请遵循终端中显示的步骤。 有关其他登录选项，请参阅使用 Azure CLI 登录。

  • 出现提示时，请在首次使用时安装 Azure CLI 扩展。 有关扩展的详细信息，请参阅 将扩展与 Azure CLI 配合使用。

  • 运行az version命令，以查看已安装的版本和依赖库。 若要升级到最新版本，请运行az upgrade。

本文中的步骤所需的最低 Azure CLI 版本为 2.79.0。 运行 az --version 即可查找版本。 如果需要进行安装或升级，请参阅安装 Azure CLI。

启用高级容器网络服务

若要继续，必须有一个启用了高级容器网络服务的 AKS 群集。

具有高级容器网络服务标志 az aks create 的 --enable-acns 命令创建一个新的 AKS 群集，它具有所有高级容器网络服务功能。 这些功能包括：

• 容器网络可观测性：提供对您的网络流量的深入见解。 若要了解详细信息，请访问容器网络可观测性。

• 容器网络安全： 提供完全限定域名（FQDN）筛选等安全功能。 若要了解详细信息，请访问容器网络安全。

export CLUSTER_NAME="<aks-cluster-name>"

# Create an AKS cluster
az aks create \
    --name $CLUSTER_NAME \
    --resource-group $RESOURCE_GROUP \
    --generate-ssh-keys \
    --network-plugin azure \
    --network-dataplane cilium \
    --enable-acns \
    --acns-advanced-networkpolicies L7

在现有群集上启用高级容器网络服务

具有高级容器网络服务标志 az aks update 的 --enable-acns 命令使用所有高级容器网络服务功能（包括容器网络可观测性和容器网络安全功能）更新现有 AKS 群集。

az aks update \
    --resource-group $RESOURCE_GROUP \
    --name $CLUSTER_NAME \
    --enable-acns \
    --acns-advanced-networkpolicies L7

获取群集凭据

使用 az aks get-credentials 命令获取群集凭据。

az aks get-credentials --name $CLUSTER_NAME --resource-group $RESOURCE_GROUP

在 AKS 群集上设置 http-server 应用程序

将以下 YAML 应用到 AKS 群集以设置 http-server 应用程序。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: http-server
  labels:
    app: http-server
spec:
  replicas: 1
  selector:
    matchLabels:
      app: http-server
  template:
    metadata:
      labels:
        app: http-server
    spec:
      containers:
      - name: http-server
        image: nginx:latest
        ports:
        - containerPort: 8080
        volumeMounts:
        - name: config-volume
          mountPath: /etc/nginx/conf.d
      volumes:
      - name: config-volume
        configMap:
          name: nginx-config

---
apiVersion: v1
kind: Service
metadata:
  name: http-server
spec:
  selector:
    app: http-server
  ports:
  - protocol: TCP
    port: 80
    targetPort: 8080

---
apiVersion: v1
kind: ConfigMap
metadata:
  name: nginx-config
data:
  default.conf: |
    server {
        listen 8080;

        location / {
            return 200 "Hello from the server root!\n";
        }

        location /products {
            return 200 "Listing products...\n";
        }
    }

在 AKS 群集上设置 http-客户端应用程序

将以下 YAML 应用到 AKS 群集以设置 http-client 应用程序。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: http-client
  labels:
    app: http-client
spec:
  replicas: 1
  selector:
    matchLabels:
      app: http-client
  template:
    metadata:
      labels:
        app: http-client
    spec:
      containers:
      - name: http-client
        image: curlimages/curl:latest
        command: ["sleep", "infinity"]

使用策略测试连接

接下来，应用以下第 7 层策略，仅允许从 GET 应用程序的 http-client 请求到达 /products 的 http-server 终结点。

apiVersion: cilium.io/v2
kind: CiliumNetworkPolicy
metadata:
  name: allow-get-products
spec:
  description: "Allow only GET requests to /products from http-client to http-server"
  endpointSelector:
    matchLabels:
      app: http-server
  ingress:
  - fromEndpoints:
    - matchLabels:
        app: http-client
    toPorts:
    - ports:
      - port: "8080"
        protocol: TCP
      rules:
        http:
        - method: "GET"
          path: "/products"

验证策略

若要验证策略的强制实施，请从 http-client Pod 执行以下命令：

kubectl exec -it <your-http-client-pod-name> -n default -- curl -v http://http-server:80/products

运行上述命令时，你应该预期得到类似于 Listing products... 的输出。

kubectl exec -it <your-http-client-pod-name> -n default -- curl -v -XPOST http://http-server:80/products -d "test=data"

运行上述命令时，你应该预期得到类似于 Access Denied 的输出。

观察 L7 指标

如果已启用高级容器网络服务的容器网络可观测性，则可以可视化 Grafana 上的流量。

为了简化对这些 L7 指标的分析，我们提供了预配置的Azure 托管 Grafana仪表板。 您可以在 > 文件夹中找到它们，文件名如 “Kubernetes/Networking/L7（命名空间）” 和 “Kubernetes/Networking/L7（工作负载）”。

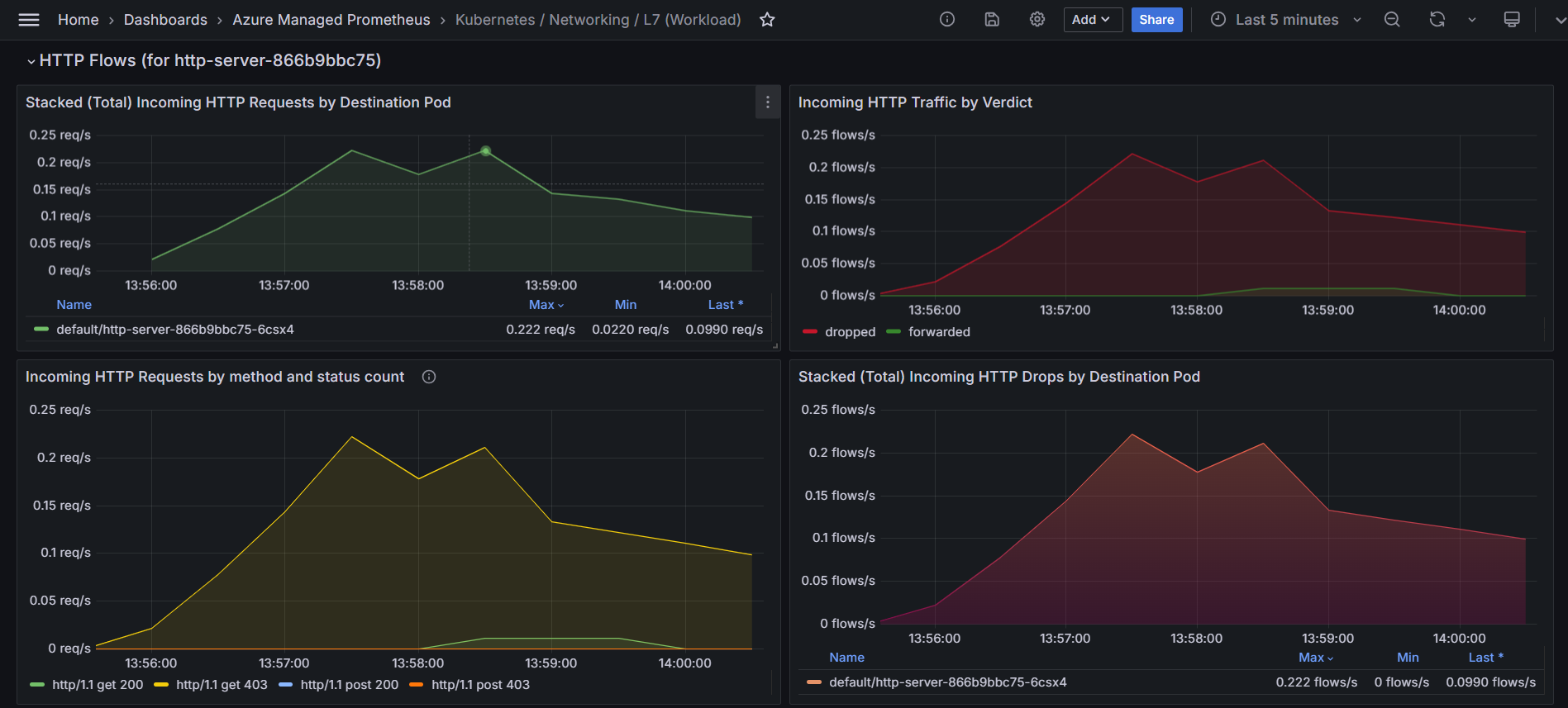

可得到类似于下面的指标：

清理资源

如果不打算使用此应用程序，请使用 az group delete 命令删除本文中创建的其他资源。

  az group delete --name $RESOURCE_GROUP

后续步骤

本作指南文章介绍了如何为 AKS 群集启用和应用高级容器网络服务的 L7 策略。
