将 Azure 防火墙与 Azure 标准负载均衡器相集成

可将 Azure 防火墙集成到使用 Azure 标准负载均衡器（公共或内部）的虚拟网络中。

首选设计是将内部负载均衡器与 Azure 防火墙集成，因为这是一个更简单的设计。 如果已部署了一个公共负载均衡器，并且想要将其保留，则可以使用该负载均衡器。 但需要注意，非对称路由问题可能会破坏公共负载均衡器方案的功能。

有关 Azure 负载均衡器的详细信息，请参阅什么是 Azure 负载均衡器？

公共负载均衡器

使用公共负载均衡器时，部署的负载均衡器使用公共前端 IP 地址。

非对称路由

非对称路由是指数据包采用一条路径发往目标，并采用另一条路径返回到源。 如果子网的默认路由转到防火墙的专用 IP 地址，并且使用的是公共负载均衡器，则会出现非对称路由问题。 在这种情况下，将通过负载均衡器的公共 IP 地址接收传入的负载均衡器流量，但返回路径将通过防火墙的专用 IP 地址。 由于防火墙是有状态的，并且无法识别此类已建立的会话，因此会丢弃返回的数据包。

解决路由问题

将 Azure 防火墙部署到子网时，一个步骤是为子网创建默认路由，用于通过 AzureFirewallSubnet 中的防火墙专用 IP 地址定向数据包。 有关详细信息，请参阅教程：使用 Azure 门户部署和配置 Azure 防火墙。

在负载均衡器方案中引入防火墙时，Internet 流量需要通过防火墙的公共 IP 地址传入。 在此处，防火墙将应用其防火墙规则，并将数据包的网络地址转换 (NAT) 成负载均衡器的公共 IP 地址。 这就是问题所在。 数据包抵达防火墙的公共 IP 地址，但通过专用 IP 地址返回到防火墙（使用默认路由）。 若要避免此问题，请为防火墙的公共 IP 地址创建其他主机路由。 发往防火墙公共 IP 地址的数据包将通过 Internet 路由。 这可以避免默认路由转到防火墙的专用 IP 地址。

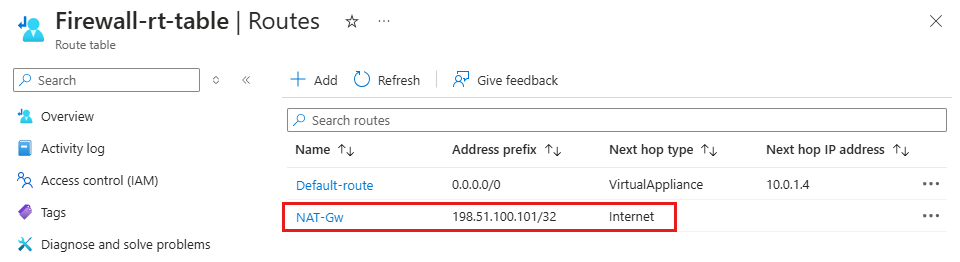

路由表示例

例如，以下路由适用于公共 IP 地址为 203.0.113.136、专用 IP 地址为 10.0.1.4 的防火墙。

NAT 规则示例

在下面的示例中，NAT 规则会对 RDP 流量进行网络地址转换，使之在到达防火墙 (203.0.113.136) 后再发往负载均衡器 (203.0.113.220)：

运行状况探测

请记住，如果你对端口 80 使用 TCP 运行状况探测，或者使用 HTTP/HTTPS 探测，则需要在负载均衡器池中的主机上运行 Web 服务。

内部负载均衡器

使用内部负载均衡器时，部署的负载均衡器使用专用前端 IP 地址。

此方案不会出现非对称路由问题。 传入的数据包抵达防火墙的公共 IP 地址、转换为负载均衡器的专用 IP 地址，然后使用相同的返回路径返回到防火墙的专用 IP 地址。

因此，可以像部署公共负载均衡器方案一样部署此方案，但无需防火墙公共 IP 地址主机路由。

后端池中的虚拟机可以通过 Azure 防火墙建立出站 Internet 连接。 在虚拟机的子网上，使用防火墙作为下一个跃点来配置用户定义的路由。

额外的安全性

若要进一步增强负载均衡方案的安全性，可以使用网络安全组 (NSG)。

例如，可以在负载均衡虚拟机所在的后端子网中创建 NSG。 允许源自防火墙 IP 地址/端口的传入流量。

有关 NSG 的详细信息，请参阅安全组。

后续步骤

• 了解如何部署和配置 Azure 防火墙。
