Azure 防火墙管理 NIC

Azure 防火墙管理 NIC 将防火墙管理流量与客户流量分开。 即将推出的防火墙功能也需要管理 NIC。 若要支持上述任何功能，必须创建启用了防火墙管理 NIC 的 Azure 防火墙，或在现有 Azure 防火墙上启用它。 这是避免服务中断的强制性要求。

启用管理 NIC 时会发生什么

如果启用管理 NIC，防火墙会通过其关联的公共 IP 地址通过 AzureFirewallManagementSubnet（最小子网大小/26）路由其管理流量。 为防火墙分配此公共 IP 地址来管理流量。 它仅供 Azure 平台使用，不能用于任何其他目的。 防火墙操作所需的所有流量都合并到 AzureFirewallManagementSubnet 中。

默认情况下，该服务会将系统提供的路由表关联到管理子网。 此子网上唯一允许的路由是到 Internet 的默认路由，因此必须禁用“传播网关”路由。 避免将客户路由表关联到管理子网，因为如果配置不正确，这样可能会导致服务中断。 如果确实关联路由表，请确保它具有到 Internet 的默认路由，以避免服务中断。

在现有防火墙上启用管理 NIC

对于标准和高级防火墙版本，必须在创建过程中手动启用防火墙管理 NIC（如前所述），但所有基本防火墙版本和所有安全中心防火墙始终都启用了管理 NIC。

对于预先存在的防火墙，必须停止防火墙，然后在启用防火墙管理 NIC 的情况下重新启动它，以支持强制隧道。 停止/启动防火墙可用于启用防火墙管理 NIC，而无需删除现有防火墙并重新部署新的防火墙。 应始终在维护时段启动/停止防火墙，包括尝试启用防火墙管理 NIC 时，以避免中断。

请使用以下步骤：

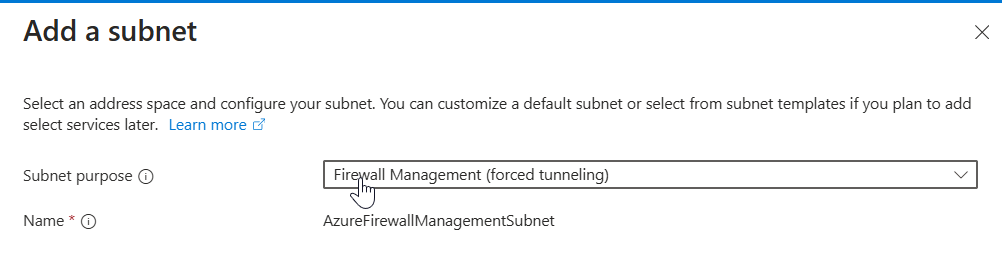

1. 在 Azure 门户中创建 AzureFirewallManagementSubnet，并使用虚拟网络的相应 IP 地址范围。

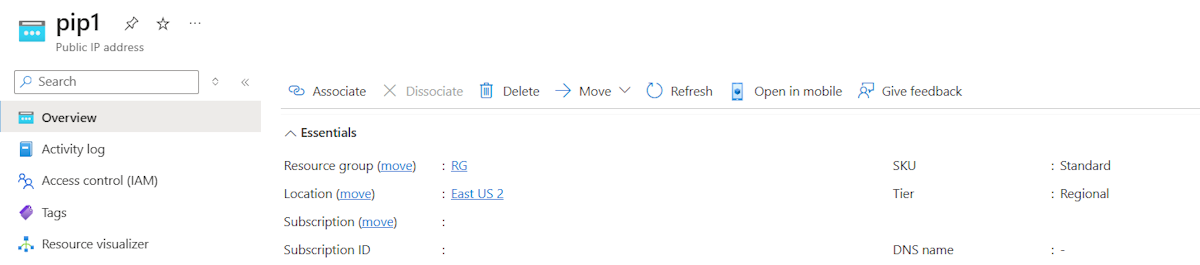

2. 使用与现有防火墙公共 IP 地址相同的属性创建新的管理公共 IP 地址：SKU、层和位置。

3. 停止防火墙

   使用 Azure 防火墙常见问题解答中的信息来停止防火墙：

   $azfw = Get-AzFirewall -Name "FW Name" -ResourceGroupName "RG Name"
   $azfw.Deallocate()
   Set-AzFirewall -AzureFirewall $azfw


4. 使用管理公共 IP 地址和子网启动防火墙。

   使用一个公共 IP 地址和一个管理公共 IP 地址启动防火墙：

   $azfw = Get-AzFirewall -Name "FW Name" -ResourceGroupName "RG Name"
   $vnet = Get-AzVirtualNetwork -Name "VNet Name" -ResourceGroupName "RG Name"
   $pip = Get-AzPublicIpAddress -Name "azfwpublicip" -ResourceGroupName "RG Name"
   $mgmtPip = Get-AzPublicIpAddress -Name "mgmtpip" -ResourceGroupName "RG Name"
   $azfw.Allocate($vnet, $pip, $mgmtPip)
   $azfw | Set-AzFirewall


   使用两个公共 IP 地址和一个管理公共 IP 地址启动防火墙：

   $azfw = Get-AzFirewall -Name "FW Name" -ResourceGroupName "RG Name"
   $vnet = Get-AzVirtualNetwork -Name "VNet Name" -ResourceGroupName "RG Name"
   $pip1 = Get-AzPublicIpAddress -Name "azfwpublicip" -ResourceGroupName "RG Name"
   $pip2 = Get-AzPublicIpAddress -Name "azfwpublicip2" -ResourceGroupName "RG Name"
   $mgmtPip = Get-AzPublicIpAddress -Name "mgmtpip" -ResourceGroupName "RG Name"
   $azfw.Allocate($vnet,@($pip1,$pip2), $mgmtPip)
   $azfw | Set-AzFirewall


   注意

   必须将防火墙和公共 IP 重新分配到原始资源组和订阅。 执行停止/启动时，防火墙的专用 IP 地址可能会更改为子网中的其他 IP 地址。 这可能会影响以前配置的路由表的连接。

现在，在 Azure 门户中查看防火墙时，会看到分配的管理公共 IP 地址：

使用管理 NIC 部署新的 Azure 防火墙以实现强制隧道

如果你希望部署新的 Azure 防火墙而不是使用停止/启动方法，请确保在配置中包含管理子网和管理 NIC。

重要说明

• 每个虚拟网络 (VNET) 只有一个防火墙：由于同一个虚拟网络中不能存在两个防火墙，因此如果你打算重用同一个 VNET，建议在开始新的部署之前删除旧的防火墙。
• 预先创建子网：确保提前创建 AzureFirewallManagementSubnet，以避免在使用现有 VNET 时出现部署问题。

先决条件

• 创建 AzureFirewallManagementSubnet：
  • 最小子网大小：/26
  • 示例：10.0.1.0/26

部署步骤

1. 在 Azure 门户中转到“创建资源”。
2. 搜索“防火墙”，然后选择“创建”。
3. 在“创建防火墙”页面上配置以下设置：
   • 订阅：选择自己的订阅。
   • 资源组：选择一个资源组，或创建新的资源组。
   • 名称：输入防火墙的名称。
   • 区域：选择你所在的区域。
   • 防火墙 SKU：选择“基本”、“标准”或“高级”。
   • 虚拟网络：创建新的虚拟网络，或使用现有的虚拟网络。
     • 地址空间：例如 10.0.0.0/16
     • AzureFirewallSubnet 的子网：例如 10.0.0.0/26
   • 公共 IP 地址：添加新的公共 IP
     • 名称：例如 FW-PIP
4. 防火墙管理 NIC
   • 选择“启用防火墙管理 NIC”
     • AzureFirewallManagementSubnet 的子网：例如 10.0.1.0/24
     • 创建管理公共 IP 地址：例如 Mgmt-PIP
5. 选择“查看 + 创建”以验证并部署防火墙。 需要花费几分钟时间来完成部署。
