Azure Data Box 的布线选项

本文介绍用于数据传输的 Azure Data Box 布线的各种方式。有关支持的电缆的完整列表，请参阅支持的 Mellanox 电缆和交换机的列表。

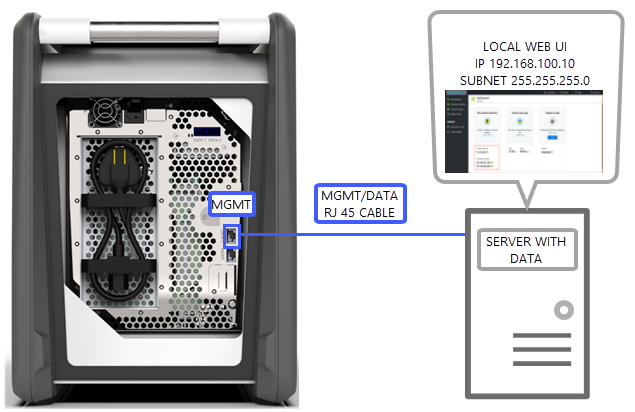

通过 MGMT 端口进行传输

此选项是 Data Box 的绝对最低配置。只能配置用于管理和数据的 MGMT 端口。

在开始之前，请确保：

若要为设备布线，请执行以下步骤。

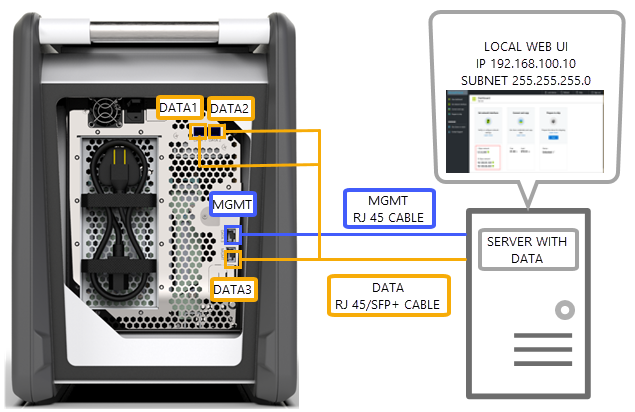

可以为 Data Box 配置两个端口：一个用于管理流量的 MGMT 端口，一个用于数据的数据端口。数据端口可以是 DATA 1、DATA 2 或 DATA 3。

如果只配置一个数据端口，强烈建议使用 10-GbE 端口，例如 DATA 1 或 DATA 2。 1-GbE 端口会显著增加数据传输的时间。

在开始之前，请确保：

若要为设备布线，请执行以下步骤。

使用从服务器直接连接到 MGMT 端口的 RJ45 以太网电缆进行配置。
使用用于 DATA 3 的 RJ45 或 SFP+ 电缆将 DATA 1 或 DATA 2 连接到充当数据源的服务器。建议使用 10-GbE DATA 1 或 DATA 2 端口以确保良好的性能。
在服务器上，请完成以下设置：
- 将“IP 地址”设置为 192.168.100.5
- 将“子网”设置为 255.255.255.0
通过 192.168.100.10 访问设备的本地 Web UI。在 Azure 门户中使用解锁密码登录并解锁 Data Box。
为已配置的数据端口分配静态 IP。

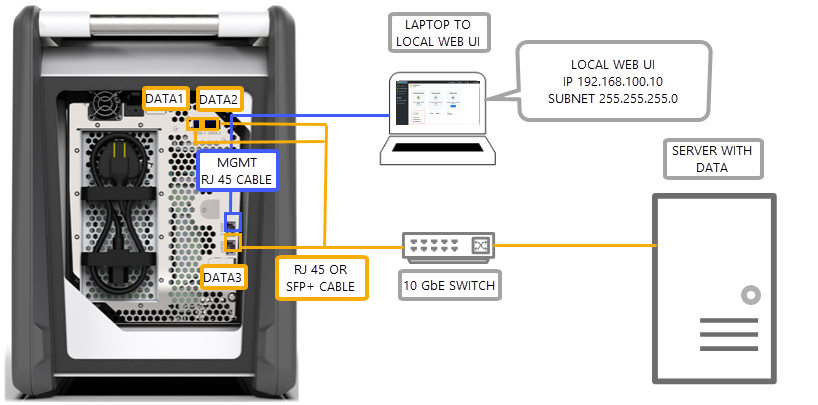

若要为设备布线，请执行以下步骤。

使用 RJ45 以太网电缆从单独的计算机直接连接到 MGMT 端口进行配置。
使用用于 DATA 3 的 RJ45 或 SFP+ 电缆将 DATA 1 或 DATA 2 连接到服务器。建议使用 10-GbE DATA 1 或 DATA 2 端口以确保良好的性能。数据端口通过 10-GbE 交换机连接到包含数据的服务器。
配置用于通过以下各项连接到设备的笔记本电脑的以太网适配器：
- IP 地址 192.168.100.5
- 子网：255.255.255.0。
通过 192.168.100.10 访问设备的本地 Web UI。在 Azure 门户中使用解锁密码登录并解锁 Data Box。
标识 DHCP 服务器分配的 IP 地址。

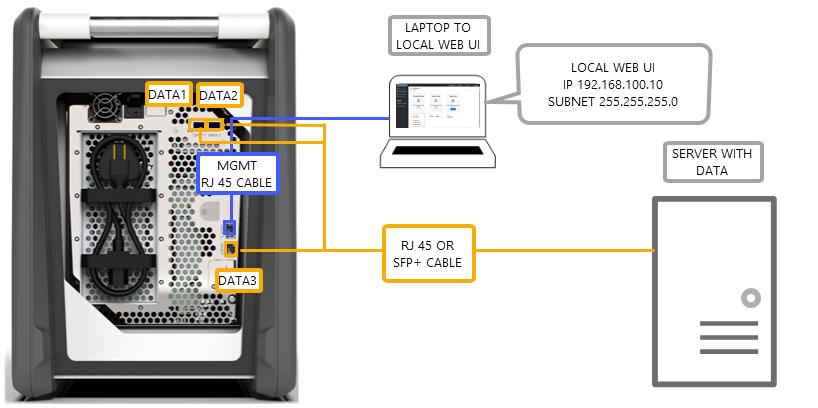

请将此配置用于跨 1 GbE 和 10 GbE 网络的多个数据源。

在开始之前，请确保：

若要为设备布线，请执行以下步骤。

使用从服务器直接连接到 MGMT 端口的 RJ45 以太网电缆进行配置。
使用用于 DATA 3 的 RJ45 或 SFP+ 电缆将 DATA 1 或 DATA 2 连接到服务器。建议使用 10-GbE DATA 1 或 DATA 2 端口以确保良好的性能。
配置您当前使用的笔记本电脑的以太网适配器，使其可以连接到设备：
- IP 地址 192.168.100.5
- 子网：255.255.255.0。
通过 192.168.100.10 访问设备的本地 Web UI。在 Azure 门户中使用解锁密码登录并解锁 Data Box。
为已配置的数据端口分配静态 IP。

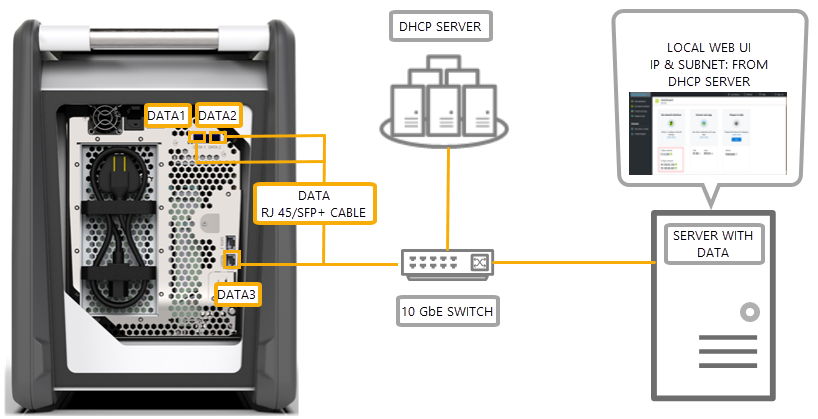

如果设备位于 DHCP 环境中，请使用此配置。

在开始之前，请确保：

若要为设备布线，请执行以下步骤。
