HBv3 系列虚拟机概述

适用于：✔️ Linux VM ✔️ Windows VM ✔️ 灵活规模集 ✔️ 统一规模集

HBv3 系列服务器具有 2 个 64 核 EPYC 7V73X CPU，总共 128 个物理“Zen3”内核，并采用 AMD 3D V-Cache 技术。 HBv3 上禁用了同时多线程处理技术 (SMT)。 这 128 个核心被分为 16 个分区（每个套接字 8 个），每个分区包含 8 个处理器核心，并且能够均匀访问 96 MB 的 L3 缓存。 Azure HBv3 服务器还运行以下 AMD BIOS 设置：

Nodes per Socket (NPS) = 2
L3 as NUMA = Disabled
NUMA domains within VM OS = 4
C-states = Enabled

因此，服务器启动时有 4 个 NUMA 域（每个插槽各有 2 个）。 每个域的大小为 32 个核心。 每个 NUMA 都可以直接访问 4 个物理 DRAM 通道，速度为 3,200 MT/s。

为了为 Azure 管理程序（Hypervisor）提供空间，我们保留每台服务器的 8 个物理核心，以便不干扰 VM 的运行。

VM 拓扑

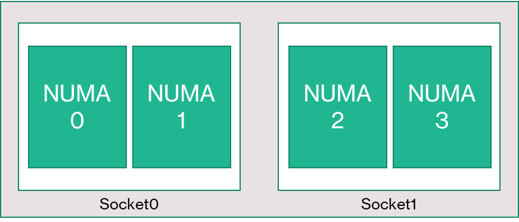

下图显示了服务器的拓扑。 我们以对称方式在两个 CPU 插槽上保留这 8 个虚拟机监控程序主机核心（黄色），前 2 个核心来自每个 NUMA 域上特定的 Core Complex Dies (CCD)，其余核心用于 HBv3 系列 VM（绿色）。

CCD 边界不等效于 NUMA 边界。 在 HBv3 上，一组连续的四 (4) 个 CCD 配置为一个 NUMA 域，不论是在主机服务器级别，还是在客户 VM 中。 因此，所有 HBv3 VM 大小都会公开 4 个 NUMA 域，这些域显示在 OS 和应用程序中，如下所示。 4 个统一的 NUMA 域，每个域具有不同数量的内核，具体取决于特定的 HBv3 VM 大小。

每种大小的 HBv3 VM 与 AMD EPYC 7003 系列中其他 CPU 的物理布局、功能和性能相似，如下所示：

每种 HBv3 VM 大小的虚拟 NUMA 映射与基础物理 NUMA 拓扑相映射。 直接显示硬件拓扑，避免使用可能导致误导的抽象。

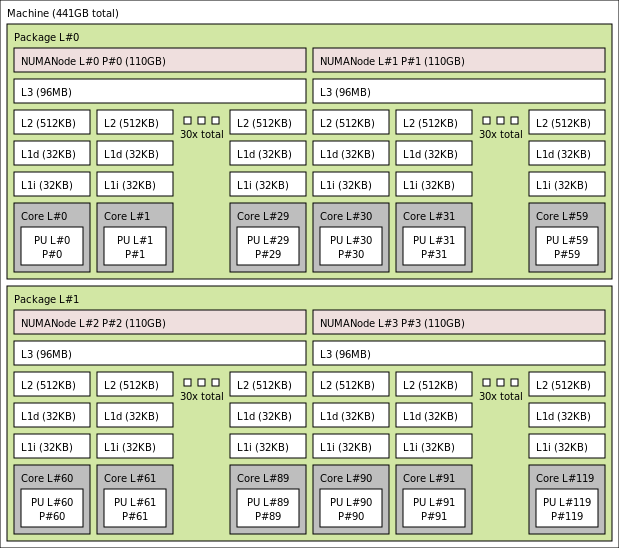

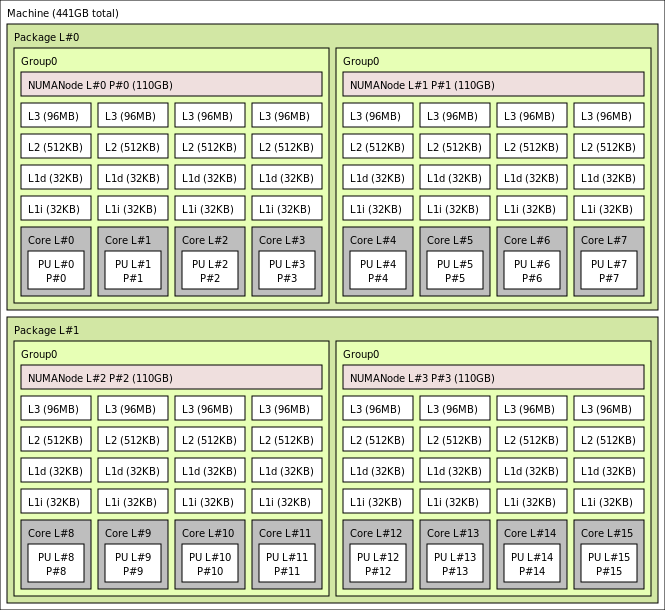

通过 lstopo 输出显示 HBv3 VM 各种大小的确切拓扑，展示如下：

lstopo-no-graphics --no-io --no-legend --of txt

InfiniBand 网络

HBv3 虚拟机还支持 NVIDIA HDR InfiniBand 网络适配器（ConnectX-6），运行速度可达 200 千兆位/秒。网络接口卡通过 SRIOV 直接传递到虚拟机，使得网络流量可以绕过虚拟化的管理程序。 因此，客户会像在裸机环境中一样在 HBv3 VM 上加载标准的 Mellanox OFED 驱动程序。

HBv3 VM 支持自适应路由、动态连接传输（DCT，以及标准 RC 和 UD 传输），并通过 ConnectX-6 适配器的机载处理器实现基于硬件的 MPI 集合运算卸载。 这些功能增强了应用性能、可伸缩性和一致性，我们建议使用。

临时存储

HBv3 VM 具有 3 台物理本地 SSD 设备。 一个设备已预先格式化为页文件，并在 VM 中显示为通用“SSD”设备。

另外两个更大的 SSD 作为无格式块 NVMe 设备提供。 当块状 NVMe 设备绕过虚拟机监控程序时，它们的带宽和 IOPS 更高。 当在条带阵列中配对时，NVMe SSD 可提供高达 7 GB/秒的读取速度和 3 GB/秒的写入速度，以及高达 186,000 IOPS（读取）和 201,000 IOPS（写入）的深度队列深度。

硬件规格

硬件规格

后续步骤

• 阅读Azure计算技术社区博客的最新公告、HPC 工作负载示例和性能结果。
