将运行 Storage Spaces Direct 的 Azure 虚拟机复制到另一个区域

本文介绍如何为运行存储空间直通的 Azure 虚拟机启用灾难恢复。

存储空间直通（S2D） 是一种软件定义的存储，它提供了创建 来宾群集 在 Azure 上的方法。 Azure 中的来宾群集是由 IaaS 虚拟机组成的故障转移群集。 它允许托管的虚拟机工作负荷在客户群集之间进行故障转移，从而实现比单个 Azure 虚拟机更高的应用程序可用性 SLA。 在虚拟机托管关键应用程序（如 SQL 或横向扩展文件服务器）的情况下，它非常有用。

使用存储空间直通进行灾难恢复

在典型方案中，使用 Azure 上的来宾群集中的虚拟机为应用程序（例如横向扩展文件服务器）提供更高的复原能力。 虽然此配置为你的应用程序提供了更高的可用性，但你还希望通过使用 Site Recovery 来保护这些应用程序，以应对任何区域级别的故障。 Site Recovery 将数据从一个区域复制到另一个 Azure 区域，并在发生故障转移时在容灾区域中启动群集。

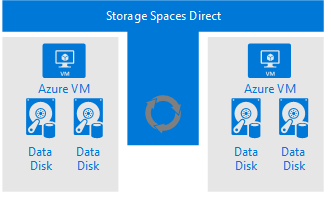

下图显示了使用存储空间直通的双节点 Azure 虚拟机故障转移群集。

• Windows 故障转移群集中的两个 Azure 虚拟机，每个虚拟机都有两个或更多个数据磁盘。
• S2D 同步数据磁盘上的数据，并将同步存储显示为存储池。
• 存储池作为群集共享卷（CSV）呈现给故障转移群集。
• 故障转移群集对数据驱动器使用 CSV。

灾难恢复注意事项

1. 为群集设置 云见证 时，请将见证服务器保留在灾难恢复区域中。
2. 如果将虚拟机切换到位于不同于源区域的灾难恢复区域的子网，则需要在切换后更改群集 IP 地址。 若要更改群集的 IP，请使用 Site Recovery 恢复计划脚本。

为 S2D 群集启用 Site Recovery

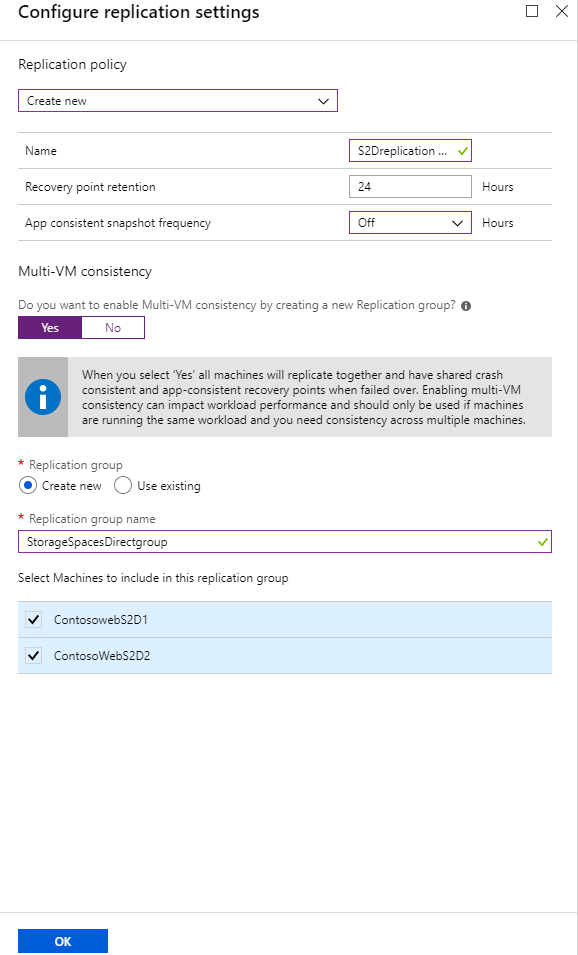

1. 在恢复服务保管库中，选择 “+复制副本”。

2. 选择群集中的所有节点，并将其作为 多 VM 一致性组的一部分。

3. 选择关闭应用程序一致性的复制策略*（仅提供崩溃一致性支持）。

4. 启用复制。

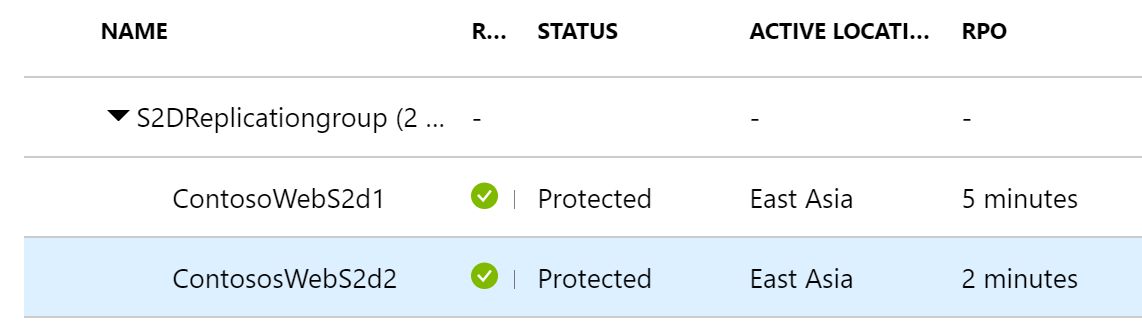

5. 转到已复制的项目，可以看到两个虚拟机的状态。

6. 这两个虚拟机都受到保护，并且也显示为多 VM 一致性组的一部分。



创建恢复计划

恢复计划支持在故障转移期间对多层应用程序中的各个层进行排序。 排序有助于保持应用程序一致性。 为多层 Web 应用程序创建恢复计划时，请完成使用 Site Recovery 创建恢复计划中所述的步骤。

将虚拟机添加到故障转移组

1. 通过添加虚拟机创建恢复计划。
2. 选择“ 自定义 ”以对虚拟机进行分组。 默认情况下，所有虚拟机都是其中的一部分 Group 1。

将脚本添加到恢复计划

若要使应用程序正常运行，可能需要在故障转移后或在测试故障转移期间对 Azure 虚拟机执行一些作。 您可以自动执行一些故障转移后的操作。 例如，此处我们附加负载均衡器并更改集群 IP。

虚拟机的故障转移

需要使用 Site Recovery 恢复计划对虚拟机的两个节点进行故障转移。

运行故障转移测试

1. 在 Azure 门户中，选择恢复服务保管库。
2. 选择创建的恢复计划。
3. 选择“测试故障转移”。
4. 若要启动测试故障转移过程，请选择恢复点和 Azure 虚拟网络。
5. 辅助环境启动后，执行验证。
6. 验证完成后，若要清理故障转移环境，请选择“ 清理测试故障转移”。

有关详细信息，请参阅在 Site Recovery 中执行到 Azure 的测试故障转移。

运行故障转移

1. 在 Azure 门户中，选择恢复服务保管库。
2. 选择为 SAP 应用程序创建的恢复计划。
3. 选择 故障转移。
4. 若要启动故障转移过程，请选择恢复点。

有关详细信息，请参阅 Site Recovery 中的故障转移。

后续步骤

• 详细了解 如何运行故障回复。
