本快速入门介绍如何使用 Azure 资源管理器模板（ARM 模板）和 API 版本部署支持 mutual TLS（mTLS）直通 的 Azure 应用程序网关。 在直通模式下，网关请求客户端证书，但不对其进行验证。 证书验证和策略强制实施发生在后端。
主要功能
- 将 SSL 配置文件与 mTLS 传递的监听器关联。
- 网关不需要客户端 CA 证书。
- 该
verifyClientAuthMode属性支持Strict和Passthrough值。 - Portal 支持：可以直接在 Azure 门户中配置 mTLS 传递。
注释
PowerShell 和 CLI 对直通配置的支持当前不可用。 可以使用 Azure 门户或 ARM 模板配置 mTLS 直通。
使用 Azure 门户配置 mTLS 直通
可以在 Azure 门户中直接配置 mTLS 透传，具体方法是使用 Passthrough 客户端身份验证方法创建 SSL 配置文件。
在 Azure 门户中导航到应用程序网关资源。
在 “设置”下，选择 “SSL 配置”。
选择 “+ 添加” 以创建新的 SSL 配置文件。
输入您的 SSL 配置文件名称。

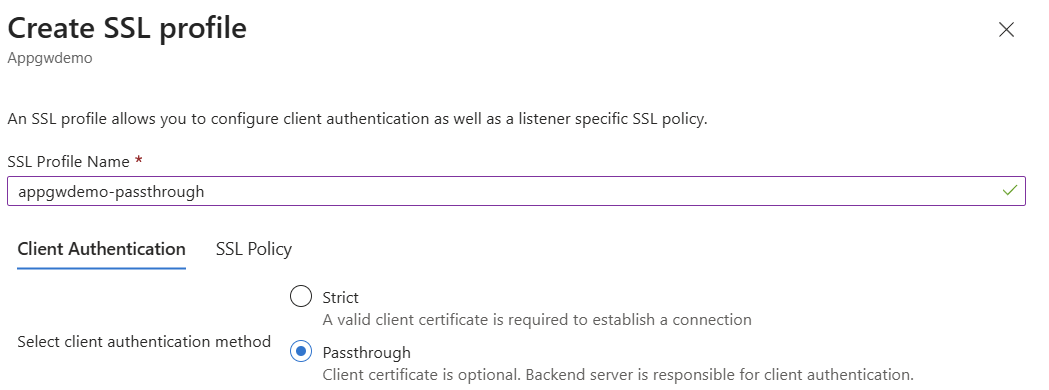

在“客户端身份验证”选项卡上，选择“直通”。
在直通模式下，客户端证书是可选的，后端服务器负责客户端身份验证。
- 根据需要配置 SSL 策略设置。
- 选择 “添加” 以创建 SSL 配置文件。
- 将 SSL 配置文件与 HTTPS 侦听器相关联。
先决条件
- 一个 Azure 订阅和资源组。
- 在本地安装了 Azure CLI。
- SSL 证书（Base64 编码的 PFX）和密码。
- 适用于 Linux VM 管理员的 SSH 密钥（如果适用）。
- 用于传递属性的 API 版本
2025-03-01或更高版本。
使用 mTLS 直通侦听器部署应用程序网关
此模板可创建以下资源：
- 包含两个子网的虚拟网络（一个委托给应用程序网关）。
- 网关前端的公共 IP 地址。
- 应用程序网关（Standard_v2）：
- 用于客户端证书传递的 SSL 证书和 SSL 配置文件。
- HTTPS 侦听器和路由规则。
- 指向应用服务的后端池。
使用配置详细信息更新模板，并包含有效的 SSL 证书。
参数文件：deploymentParameters.json
{
"$schema": "https://schema.management.azure.com/schemas/2015-01-01/deploymentParameters.json#",
"contentVersion": "1.0.0.0",
"parameters": {
"addressPrefix": {
"value": "10.0.0.0/16"
},
"subnetPrefix": {
"value": "10.0.0.0/24"
},
"skuName": {
"value": "Standard_v2"
},
"capacity": {
"value": 2
},
"adminUsername": {
"value": "ubuntu"
},
"adminSSHKey": {
"value": "<your-ssh-public-key>"
},
"certData": {
"value": "<Base64-encoded-PFX-data>"
},
"certPassword": {
"value": "<certificate-password>"
}
}
}
模板文件：deploymentTemplate.json
{
"$schema": "https://schema.management.azure.com/schemas/2019-04-01/deploymentTemplate.json#",
"contentVersion": "1.0.0.0",
"parameters": {
"addressPrefix": {
"defaultValue": "10.0.0.0/16",
"type": "String",
"metadata": {
"description": "Address prefix for the Virtual Network"
}
},
"subnetPrefix": {
"defaultValue": "10.0.0.0/24",
"type": "String",
"metadata": {
"description": "Subnet prefix"
}
},
"skuName": {
"defaultValue": "Standard_Medium",
"type": "String",
"metadata": {
"description": "Sku Name"
}
},
"capacity": {
"defaultValue": 2,
"type": "Int",
"metadata": {
"description": "Number of instances"
}
},
"adminUsername": {
"type": "String"
},
"adminSSHKey": {
"type": "securestring"
},
"certData": {
"type": "String",
"metadata": {
"description": "ssl cert data"
}
},
"certPassword": {
"type": "SecureString",
"metadata": {
"description": "ssl cert password"
}
}
},
"variables": {
"applicationGatewayName": "mtlsAppGw",
"idName": "identity",
"publicIPAddressName": "mtlsPip",
"virtualNetworkName": "mtlsVnet",
"subnetName": "appgwsubnet",
"vnetID": "[resourceId('Microsoft.Network/virtualNetworks',variables('virtualNetworkName'))]",
"subnetRef": "[concat(variables('vnetID'),'/subnets/',variables('subnetName'))]",
"publicIPRef": "[resourceId('Microsoft.Network/publicIPAddresses',variables('publicIPAddressName'))]",
"applicationGatewayID": "[resourceId('Microsoft.Network/applicationGateways',variables('applicationGatewayName'))]",
"apiVersion": "2025-03-01",
"identityID": "[resourceId('Microsoft.ManagedIdentity/userAssignedIdentities',variables('idName'))]",
"backendSubnetId": "[concat(variables('vnetID'),'/subnets/backendsubnet')]"
},
"resources": [
{
"type": "Microsoft.Network/virtualNetworks",
"name": "[variables('virtualNetworkName')]",
"apiVersion": "2024-07-01",
"location": "[resourceGroup().location]",
"properties": {
"addressSpace": {
"addressPrefixes": [
"[parameters('addressPrefix')]"
]
},
"subnets": [
{
"name": "[variables('subnetName')]",
"properties": {
"addressPrefix": "[parameters('subnetPrefix')]",
"delegations": [
{
"name": "Microsoft.Network/applicationGateways",
"properties": {
"serviceName": "Microsoft.Network/applicationGateways"
}
}
]
}
},
{
"name": "backendSubnet",
"properties": {
"addressPrefix": "10.0.2.0/24"
}
}
]
}
},
{
"type": "Microsoft.Network/publicIPAddresses",
"sku": {
"name": "Standard"
},
"name": "[variables('publicIPAddressName')]",
"apiVersion": "2024-07-01",
"location": "[resourceGroup().location]",
"properties": {
"publicIPAllocationMethod": "Static"
}
},
{
"type": "Microsoft.Network/applicationGateways",
"name": "[variables('applicationGatewayName')]",
"apiVersion": "[variables('apiVersion')]",
"location": "[resourceGroup().location]",
"properties": {
"sku": {
"name": "Standard_v2",
"tier": "Standard_v2",
"capacity": 3
},
"sslCertificates": [
{
"name": "sslCert",
"properties": {
"data": "[parameters('certData')]",
"password": "[parameters('certPassword')]"
}
}
],
"sslPolicy": {
"policyType": "Predefined",
"policyName": "AppGwSslPolicy20220101"
},
"sslProfiles": [
{
"name": "sslnotrustedcert",
"id": "[concat(resourceId('Microsoft.Network/applicationGateways', variables('applicationGatewayName')), '/sslProfiles/sslnotrustedcert')]",
"properties": {
"clientAuthConfiguration": {
"VerifyClientCertIssuerDN": false,
"VerifyClientRevocation": "None",
"VerifyClientAuthMode": "Passthrough"
}
}
}
],
"gatewayIPConfigurations": [
{
"name": "appGatewayIpConfig",
"properties": {
"subnet": {
"id": "[variables('subnetRef')]"
}
}
}
],
"frontendIPConfigurations": [
{
"name": "appGatewayFrontendIP",
"properties": {
"PublicIPAddress": {
"id": "[variables('publicIPRef')]"
}
}
}
],
"frontendPorts": [
{
"name": "port2",
"properties": {
"Port": 444
}
}
],
"backendAddressPools": [
{
"name": "pool2",
"properties": {
"BackendAddresses": [
{
"fqdn": "headerappgw-hsa5gjh8fpfebcfd.chinanorth2-01.chinacloudsites.cn"
}
]
}
}
],
"backendHttpSettingsCollection": [
{
"name": "settings2",
"properties": {
"Port": 80,
"Protocol": "Http"
}
}
],
"httpListeners": [
{
"name": "listener2",
"properties": {
"FrontendIPConfiguration": {
"Id": "[concat(variables('applicationGatewayID'), '/frontendIPConfigurations/appGatewayFrontendIP')]"
},
"FrontendPort": {
"Id": "[concat(variables('applicationGatewayID'), '/frontendPorts/port2')]"
},
"Protocol": "Https",
"SslCertificate": {
"Id": "[concat(variables('applicationGatewayID'), '/sslCertificates/sslCert')]"
},
"sslProfile": {
"id": "[concat(variables('applicationGatewayID'), '/sslProfiles/sslnotrustedcert')]"
}
}
}
],
"requestRoutingRules": [
{
"Name": "rule2",
"properties": {
"RuleType": "Basic",
"priority": 2000,
"httpListener": {
"id": "[concat(variables('applicationGatewayID'), '/httpListeners/listener2')]"
},
"backendAddressPool": {
"id": "[concat(variables('applicationGatewayID'), '/backendAddressPools/pool2')]"
},
"backendHttpSettings": {
"id": "[concat(variables('applicationGatewayID'), '/backendHttpSettingsCollection/settings2')]"
}
}
}
]
},
"dependsOn": [
"[concat('Microsoft.Network/virtualNetworks/', variables('virtualNetworkName'))]",
"[concat('Microsoft.Network/publicIPAddresses/', variables('publicIPAddressName'))]"
]
}
]
}
部署模板
运行以下Azure CLI命令来部署模板：
az deployment group create \
--resource-group <your-resource-group> \
--template-file deploymentTemplate.json \
--parameters @deploymentParameters.json
验证并测试
验证部署
在 Azure 门户中，导航到你的应用程序网关资源。
选择 JSON 视图 并选择 API 版本
2025-03-01。验证
verifyClientAuthMode是否在 SSL 配置文件中设置为Passthrough："sslProfiles": [ { "name": "sslnotrustedcert", "id": "<sample-subscription-id>", "etag": "W/\"851e4e20-d2b1-4338-9135-e0beac11aa0e\"", "properties": { "provisioningState": "Succeeded", "clientAuthConfiguration": { "verifyClientCertIssuerDN": false, "verifyClientRevocation": "None", "verifyClientAuthMode": "Passthrough" }, "httpListeners": [ { "id": "<sample-subscription-id>" } ] } } ]
将客户端证书发送到后端
如果需要将客户端证书转发到后端，请配置重写规则。 有关详细信息，请参阅 使用应用程序网关重写 HTTP 标头和 URL。
当客户端发送证书时，此重写可确保客户端证书包含在后端处理的请求标头中。
测试连接性
即使未提供客户端证书，也验证是否已建立连接。
mTLS 透传参数
下表描述了 mTLS 传递配置的参数：
| Name | 类型 | Description |
|---|---|---|
verifyClientCertIssuerDN |
布尔 | 指定是否验证网关上的客户端证书颁发者名称。 |
verifyClientRevocation |
String | 指定客户端证书吊销验证模式。 |
verifyClientAuthMode |
String | 指定客户端证书模式。 有效值为 Strict 和 Passthrough。 |
直通模式： 网关请求客户端证书，但不强制实施。 后端验证证书并强制实施策略。
安全注意事项
部署和管理此解决方案时，请遵循组织的安全性和数据处理最佳做法。
