快速入门：使用 Azure 应用程序网关定向 Web 流量 - Azure 门户

在本快速入门中，你将使用 Azure 门户创建 Azure 应用程序网关并对其进行测试，以确保其正常工作。 在后端池中配置公共前端 IP 地址、基本侦听器、请求路由规则和两个虚拟机（VM）。

快速入门设置的概念图。

有关应用程序网关组件的详细信息，请参阅应用程序网关组件。

也可以使用 Azure PowerShell 或 Azure CLI 完成本快速入门。

注意

应用程序网关前端现在支持双堆栈 IP 地址（预览版）。 现在，可以创建最多四个前端 IP 地址：两个 IPv4 地址（公共和专用）和两个 IPv6 地址（公共和专用）。

先决条件

创建资源组和虚拟网络

为应用程序网关及其相关资源创建资源组和虚拟网络。

注意

应用程序网关必须位于独立于后端目标的子网中。 在本快速入门中， myAGSubnet 适用于应用程序网关， myBackendSubnet 用于后端目标。

  1. 使用 Azure 帐户登录到 Azure 门户。

  2. 在Azure门户菜单或 Home 页上，在搜索框中输入 resource groups，然后从搜索结果中选择 Resource groups。

  3. 在 “资源组 ”页上，选择“ + 创建”。

  4. 在 “创建资源组 ”页上，输入以下值：

    设置 价值
    Subscription 选择您的 Azure 订阅。
    资源组 输入 myResourceGroupAG。
    Region 选择区域。 在本快速入门中创建其他资源时，请使用同一区域。

  5. 选择“查看 + 创建”，然后选择“创建” 。

  6. 从Azure门户菜单中选择“资源组，然后选择myResourceGroupAG，浏览到资源组。

  7. 在 myResourceGroupAG 页上，选择 “+ 创建”。

  8. 在“搜索市场框中，输入虚拟网络并从搜索结果中选择虚拟网络。

  9. 在 虚拟网络 页上选择 create。

  10. 在 “创建虚拟网络 ”页上，输入以下值：

    设置 价值
    Subscription 选择您的 Azure 订阅。
    资源组 验证 是否已选择 myResourceGroupAG 。
    名称 输入“myVNet”。
    Region 选择与资源组相同的区域。

  11. 选择“下一步>”或选择“IP 地址”选项卡。

  12. 在“ IP 地址 ”选项卡上，将地址空间配置为 10.21.0.0/16。

  13. 选择 “+ 添加子网 ”并输入以下值：

    设置 价值
    子网名称 输入 myBackendSubnet。
    起始地址 输入 10.21.1.0。
    子网大小 选择 /24 （256 个地址）。

  14. 选择 并添加。

  15. 从 “子网 ”列表中选择 默认 子网，然后选择铅笔图标进行编辑。 将名称更改为 myAGSubnet，将起始地址设置为 10.21.0.0， 子网大小 为 /24（256 地址），然后选择“ 保存”。

  16. 选择 “查看 + 创建 ”，然后选择“ 创建 ”以创建虚拟网络。

创建应用程序网关

使用“ 创建应用程序网关 ”页上的选项卡创建应用程序网关。 此示例使用标准 v2 SKU。 若要使用 Azure 门户创建基本 SKU，请参阅 Deploy 应用程序网关基本版（预览版）。

  1. 在Azure门户菜单或从 Home 页上，在搜索框中输入 Application Gateway，然后从搜索结果中选择 Application Gateways。

  2. 在 “应用程序网关 ”页上，选择“ + 创建 > 应用程序网关”。

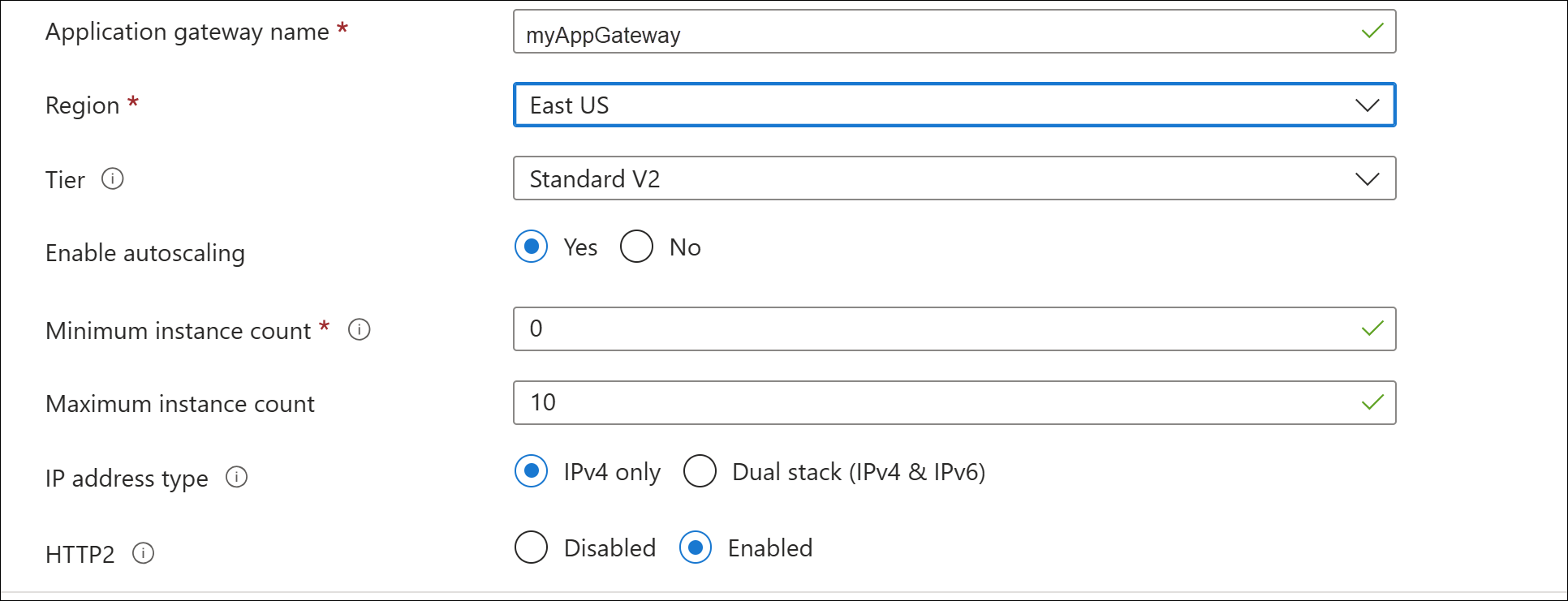

  3. 在“基本信息”选项卡上，输入以下值：

    设置 价值
    Subscription 选择您的 Azure 订阅。
    资源组 选择 myResourceGroupAG。
    应用程序网关名称 输入“myAppGateway”。
    Region 选择与资源组相同的区域。
    级 选择 标准 V2。
    配置虚拟网络
    虚拟网络 选择“myVNet”。
    子网 选择 myAGSubnet。

    注意

    在支持多个可用性区域的地区，应用程序网关默认是区域冗余的。 虚拟网络服务终结点策略当前在应用程序网关子网中不受支持。

“前端”选项卡

前端 IP 地址是传入流量的入口点。 可以将它配置为公共或专用。 在此示例中，将配置公共前端 IP 地址。

  1. 选择“下一步: 前端”。

  2. 在 “前端 ”选项卡上，验证 前端 IP 地址类型 是否设置为 “公共”。

    注意

    • 应用程序网关 v2 在注册 EnableApplicationGatewayNetworkIsolation 功能后，还支持仅限专用前端的部署。 有关详细信息，请参阅专用应用程序网关部署。
    • 应用程序网关前端现在支持双堆栈 IP 地址（公共预览版）。 最多可以创建四个前端 IP 地址：两个 IPv4 地址（公共和专用地址）和两个 IPv6 地址（公共和专用）。

  3. 为“公共 IP 地址”选择“新增”，输入“myAGPublicIPAddress”作为公共 IP 地址名称，然后选择“确定” 。

  4. 选择下一步:后端。

“后端”选项卡

后端池将请求路由到为请求提供服务的后端服务器。 后端池可以包括 NIC、虚拟机规模集、公共 IP 地址、内部 IP 地址、完全限定的域名（FQDN）和多租户后端（如 Azure 应用服务）。 在此示例中，你将创建一个空的后端池，然后稍后添加后端目标。

  1. 在“后端”选项卡上，选择“添加后端池” 。

  2. 在 “添加后端池 ”窗口中，输入以下值：

    设置 价值
    名称 输入“myBackendPool”。
    添加没有目标的后端池 选择 “是”。 你将在创建应用程序网关之后添加后端目标。

  3. 选择“添加”以保存后端池配置并返回到“后端”选项卡。

  4. 在“后端” 选项卡上，选择“下一步: 配置”。

配置选项卡

在 “配置 ”选项卡上，使用路由规则连接前端池和后端池。

  1. 选择“路由规则”列中的“添加路由规则”。

  2. 在 “添加路由规则 ”窗口中，输入以下值：

    • 规则名称：输入 myRoutingRule。
    • 优先级：输入 100。 优先级值范围从 1（最高）到 20000（最低）。

  3. 在 “侦听器 ”选项卡上，输入以下值：

    设置 价值
    侦听器名称 输入“myListener”。
    前端 IP 选择“公共 IPv4”。

  4. 接受“侦听器”选项卡上其他设置的默认值，然后选择“后端目标”选项卡以配置剩余的传递规则 。

  5. 在 “后端目标 ”选项卡上，选择或输入以下内容：

    设置 价值
    目标类型 选择 后端池 单选按钮
    后端目标 选择“myBackendPool”。
    后端设置 选择“添加新订阅”。
    后端设置名称 输入 myBackendSetting。
    后端端口 输入 80。

  6. 接受其他设置的默认值，然后选择“ 添加 ”以返回到 “添加路由规则 ”窗口。

  7. 选择“添加”以保存传递规则，然后返回到“配置”选项卡。

  8. 选择“下一步：标记”，然后选择“下一步：查看 + 创建”。

“查看 + 创建”选项卡

复查“查看 + 创建”选项卡上的设置，然后选择“创建”以创建虚拟网络、公共 IP 地址和应用程序网关 。 创建应用程序网关Azure可能需要几分钟时间。 等待部署成功完成，然后继续。

添加后端目标

本示例将使用虚拟机作为目标后端。 你将创建两台虚拟机，用作应用程序网关的后端服务器。

若要添加后端目标，需要：

  1. 创建两个新 VM myVM 和 myVM2，用作后端服务器。
  2. 在虚拟机上安装 IIS，以验证是否成功创建了应用程序网关。
  3. 将后端服务器添加到后端池。

创建虚拟机

  1. 在 Azure 门户菜单上或在“主页”中，选择“创建资源”。 此时会显示“新建”窗口。

  2. 在 Popular 列表中选择 Windows Server 2022 Datacenter。
    应用程序网关可以将流量路由到其后端池中的任何类型的虚拟机。 在此示例中，将使用 Windows Server 2022 Datacenter 虚拟机。

  3. 在“基本信息”选项卡上，输入以下值：

    设置 价值
    资源组 选择 myResourceGroupAG。
    虚拟机名称 输入myVM。
    Region 选择与应用程序网关相同的区域。
    用户名 输入管理员用户名。
    密码 输入密码。
    公共入站端口 选择 “无”。

  4. 接受其他默认值，然后选择“下一步:磁盘” 。

  5. 接受“磁盘”选项卡的默认值，然后选择“下一步:网络” 。

  6. 在“网络”选项卡上，验证是否已选择 myVNet 作为虚拟网络，以及是否已将“子网”设置为 myBackendSubnet。 对于“公共 IP”，请选择“无”。 接受其他默认值，然后选择“下一步:管理” 。

    注意

    应用程序网关可以与其虚拟网络外部的实例通信，但需要确保 IP 连接。

  7. 选择“下一步: 监视”并将“启动诊断”设置为“禁用”。 接受其他默认值，然后选择“复查 + 创建”。

  8. 在“复查 + 创建”选项卡上复查设置，更正任何验证错误，然后选择“创建”。

  9. 等待虚拟机创建完成，然后再继续操作。

注意

默认网络安全组规则阻止所有入站 Internet 访问，包括 RDP。 若要连接到虚拟机，请使用Azure Bastion。 有关详细信息，请参阅 快速入门：使用默认设置部署 Azure Bastion。

安装 IIS 用于测试

在此示例中，在虚拟机上安装 IIS 以验证是否已成功创建应用程序网关。

  1. 在 PowerShell 中使用以下命令登录 Azure 门户：

    Connect-AzAccount -Environment AzureChinaCloud

    注意

    还可以使用Azure Bastion连接到虚拟机并安装 IIS。 有关详细信息，请参阅 快速入门：使用默认设置部署 Azure Bastion。

  2. 在Azure PowerShell终端中运行以下命令，在虚拟机上安装 IIS。 如果必要，请更改Location参数：

    Set-AzVMExtension `
  -ResourceGroupName myResourceGroupAG `
  -ExtensionName IIS `
  -VMName myVM `
  -Publisher Microsoft.Compute `
  -ExtensionType CustomScriptExtension `
  -TypeHandlerVersion 1.4 `
  -SettingString '{"commandToExecute":"powershell Add-WindowsFeature Web-Server; powershell Add-Content -Path \"C:\\inetpub\\wwwroot\\Default.htm\" -Value $($env:computername)"}' `
  -Location chinanorth2

  3. 重复上述步骤，创建第二个虚拟机并安装 IIS。 请将 myVM2 用于虚拟机名称，并用于 VMName cmdlet 的 Set-AzVMExtension 设置。

将后端服务器添加到后端池

  1. 在 Azure 门户菜单上，选择“所有资源”，或搜索并选择“所有资源”。 然后选择“myAppGateway”。

  2. 从左侧菜单中选择“后端池”。

  3. 选择“myBackendPool”。

  4. 在 后端目标下， 目标类型从下拉列表中选择 虚拟机 。

  5. 在 “目标”下，从下拉列表中选择 myVM 和 myVM2 虚拟机及其关联的网络接口。

  6. 选择“保存” 。

  7. 等待部署完成之后再继续下一步。

测试应用程序网关

尽管 IIS 不需要创建应用程序网关，但在本快速入门中安装了它，以验证是否已成功创建应用程序网关。

若要使用 IIS 测试应用程序网关，请执行以下作：

  1. 在“概览”页上找到应用程序网关的公共 IP 地址。 或者，选择 “所有资源”，在搜索框中输入 myAGPublicIPAddress ，然后在搜索结果中选择它。 Azure 会在“概览”页上显示公共 IP 地址。

  2. 复制公共 IP 地址，然后将其粘贴到浏览器的地址栏中，以便浏览该 IP 地址。

  3. 检查响应。 有效的响应会验证应用程序网关是否已成功创建，并且可以与后端连接。

    多次刷新浏览器以验证与 myVM 和 myVM2 的连接。

清理资源

如果不再需要通过应用程序网关创建的资源，请删除资源组。 删除资源组还会删除应用程序网关和所有相关资源。

若要删除资源组，请执行以下操作：

  1. 在 Azure 门户菜单上，选择“资源组”，或搜索并选择“资源组”。
  2. 在 “资源组 ”页上，搜索 myResourceGroupAG，然后选择它。
  3. 在资源组页上，选择“删除资源组”。
  4. 在键入资源组名称下输入myResourceGroupAG，然后选择删除。
