使用 Azure Kubernetes Fleet Manager 进行基于 DNS 的多群集负载均衡（预览版）

适用于：✔️具有中心群集的 Fleet Manager

Azure Kubernetes Fleet Manager 可用于为跨成员群集部署的面向公众的工作负荷创建和管理基于 DNS 的多群集负载均衡。

为了通过 DNS 提供多群集公共负载均衡，Fleet Manager 使用具有加权路由配置文件的 Azure 流量管理器充当从成员群集导出的Services前端。 可以将此功能用于第 4 层和第 7 层负载均衡。

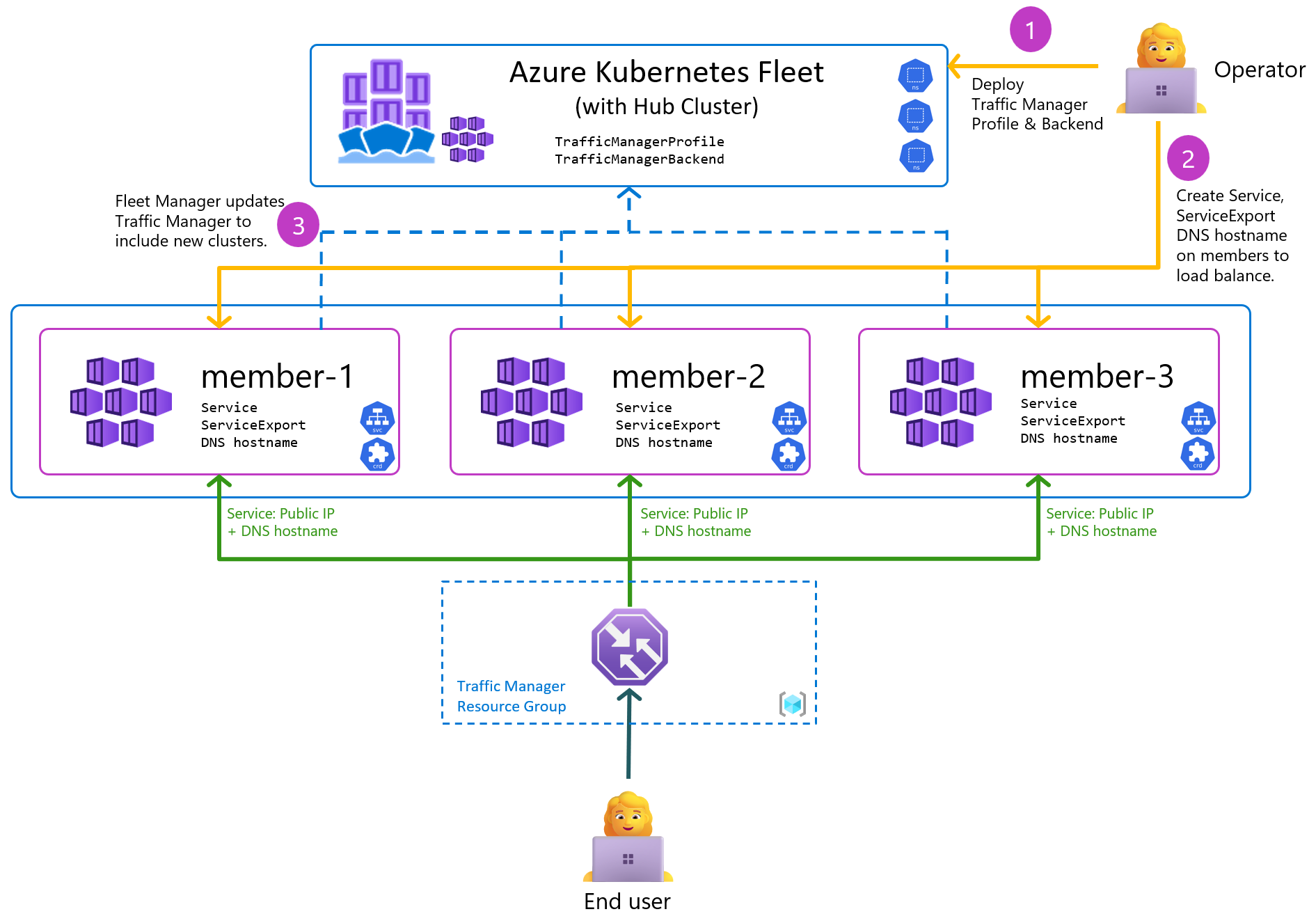

机队管理员使用kubectl在 Fleet Manager 中心群集上创建和配置TrafficManagerProfile和TrafficManagerBackend资源。 TrafficManagerProfile 定义一个包含终结点运行状况监视配置的 Azure 流量管理器配置文件，关联的 TrafficManagerBackend 定义要进行负载均衡的 Service。

成员群集上的服务可以通过在群集上创建 ServiceExport 并配置唯一的 ServiceDNS 主机名来添加到负载均衡中。 可以定义可选权重，以配置群集之间的流量路由行为。 如果使用舰队管理器的群集资源放置部署工作负荷，则可使用 ResourceOverride 在放置上配置 DNS 主机名。

关联的流量管理器的创建和配置由 Fleet Manager 管理，车队管理员能够使用 Kubernetes API 推动端到端体验。

TrafficManagerProfile 属性

该 TrafficManagerProfile 资源提供标准 Azure 流量管理器配置文件的 Kubernetes 对象表示形式。

apiVersion: networking.fleet.azure.com/v1beta1
kind: TrafficManagerProfile
metadata:
  name: myatm
  namespace: work
spec:
  monitorConfig:
    protocol: HTTP
    path: /api
    port: 8080
    intervalInSeconds: 30
    timeoutInSeconds: 10
    toleratedNumberOfFailures: 3

要了解的重要属性包括：

• name：用作 trafficmanager.cn DNS 名称的 DNS 前缀。 它必须唯一。 如果名称已在使用中，部署将失败。
• namespace：必须与相应的TrafficManagerBackendService资源相同。
• monitorCOnfig：映射到标准 Azure 流量管理器监视配置。 不支持的 Azure 流量管理器终结点监视选项包括：自定义标头设置;预期状态代码。

TrafficManagerBackend 属性

该 TrafficManagerBackend 资源提供一个 Kubernetes 对象，用于存储流量管理器可以考虑接收流量的后端终结点。 在将流量路由到终结点之前，必须创建一个ServiceExport。

apiVersion: networking.fleet.azure.com/v1beta1
kind: TrafficManagerBackend
metadata:
  name: app
  namespace: work
spec:
  profile:
    name: myatm
  backend:
    name: app
  weight: 100

要了解的重要属性包括：

• spec/profile/name 必须与对应的 TrafficManagerProfile 匹配。
• spec/backend/name：必须与导出的服务名称匹配才能进行负载均衡。
• spec/weight：适用于此后端的可选的权重（优先级）。 介于 0 和 1,000 之间的整数值。 如果省略，流量管理器使用默认权重“1”。 设置为“0”可禁用流量路由，而无需删除关联的流量管理器配置文件资源。 有关详细信息，请参阅 Azure 流量管理器加权路由方法。

ServiceExport 属性

若要为流量管理器添加 Service 终结点，请在成员群集中创建包含服务的 ServiceExport 资源。 必须在与要导出的 ServiceExport 相同的命名空间中创建 Service 资源。

apiVersion: networking.fleet.azure.com/v1alpha1
kind: ServiceExport
metadata:
  name: kuard-export
  namespace: kuard-demo
  annotations:
    networking.fleet.azure.com/weight: "50"

要了解的重要属性包括：

• metadata/namespace：必须与要导出的 Service 命名空间匹配。
• metadata/annotations/networking.fleet.azure.com/weight：应用于此服务导出时可选的权重或优先级。 介于 0 和 1,000 之间的整数值。 如果省略，流量管理器使用默认权重“1”。 设置为“0”可禁用流量路由，而无需删除关联的服务终结点。 有关详细信息，请参阅 Azure 流量管理器加权路由方法。

通过服务标注获取唯一的 DNS 主机名

若要向流量管理器添加 a Service ，它必须具有唯一的 DNS 主机名。 可以按照 AKS 推荐的方法使用如图所示的 service.beta.kubernetes.io/azure-dns-label-name 注释来设置 DNS 主机名。

apiVersion: v1
kind: Service
metadata:
  name: kuard-svc
  namespace: kuard-demo
  labels:
    app: kuard
  annotations:
    service.beta.kubernetes.io/azure-dns-label-name: kuard-demo-cluster-01
spec:
  selector:
    app: kuard
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80
  type: LoadBalancer

可以使用 Fleet Manager 功能中的 ResourceOverride 来重写 DNS 标签注释，从而能够在多个群集上部署唯一的主机名。 有关详细信息，请参阅 DNS 负载均衡作指南。

控制流量路由

在本部分中，我们将介绍控制群集之间的流量路由的常见方案。

在群集之间分配流量

若要允许流量管理器考虑接收流量的任何群集，请使用所示的定义。

1. 创建 TrafficManagerBackend 资源并省略 weight 属性。

   apiVersion: networking.fleet.azure.com/v1beta1
   kind: TrafficManagerBackend
   metadata:
     name: app
     namespace: work
   spec:
     profile:
       name: myatm
     backend:
       name: app


2. 在每个群集上，创建ServiceExport并省略weight属性。

   apiVersion: networking.fleet.azure.com/v1alpha1
   kind: ServiceExport
   metadata:
     name: kuard-export
     namespace: kuard-demo


部署后，流量管理器会随机选取一个群集，考虑到权重相等的所有群集。

在不同权重的群集之间分配流量

若要在选择群集时向流量管理器提供偏好提示，请在 weight 和 TrafficManagerBackend 对象上设置 ServiceExport 属性。

1. 创建 TrafficManagerBackend 资源并将属性设置为 weight100.

   apiVersion: networking.fleet.azure.com/v1beta1
   kind: TrafficManagerBackend
   metadata:
     name: app
     namespace: work
   spec:
     profile:
       name: myatm
     backend:
       name: app
     weight: 100


2. 创建一个 ServiceExport 并将 weight 属性设置为一个值，该值代表流量管理器在考虑群集接受流量时应使用的优先级。

   apiVersion: networking.fleet.azure.com/v1alpha1
   kind: ServiceExport
   metadata:
     name: kuard-export
     namespace: kuard-demo
     annotations:
       networking.fleet.azure.com/weight: "40"


部署后，流量管理器将优先选择权重较高的群集。 无需在每个群集上设置权重值。 如果在多个群集上设置权重值相同，流量管理器将同样考虑这些群集。

从流量路由中排除集群

若要从流量路由中排除群集，请在weight资源上将0属性设置为ServiceExport。 此权重会将端点从流量管理器配置中删除。

apiVersion: networking.fleet.azure.com/v1alpha1
kind: ServiceExport
metadata:
  name: kuard-export
  namespace: kuard-demo
  annotations:
    networking.fleet.azure.com/weight: "0"

TrafficManagerProfile 删除行为

TrafficManagerProfile删除 Kubernetes 资源时，也会删除关联的 Azure 流量管理器及其终结点，并且不再将请求路由到群集。

如果想要停止流量路由，但保留 Azure 流量管理器及其终结点，请在weight资源上将0属性设置为TrafficManagerBackend。

后续步骤

• 跨 Azure Kubernetes Fleet Manager 成员群集设置 DNS 负载均衡。
• GitHub 上针对此功能的实践练习。
