使用 Azure 路由服务器的路由映射丢弃入站路由

路由过滤是边界网关协议（BGP）常见的做法。 网络虚拟设备（NVA）、SD-WAN 设备或本地网络可能会在Azure中宣告比你想要的更多的路由。 你可以在 Azure 路由服务器 学习到这些路由时，过滤掉不需要的路由。 在入口时丢弃路由可以防止它们出现在虚拟网络、ExpressRoute网关和VPN网关的路由表中。

必要时过滤入站路由：

• 解决地址空间重叠问题。
• 限制哪些分支路由能到达 Azure。
• 防止意外发生路由泄漏。
• 减小路由表的大小。
• 在路由域之间强制实施路由策略。

本文将向您展示如何使用Azure 路由服务器的路由图，通过Azure门户在进站方向投放匹配的路由。 有关路由图的概述，请参见“关于 Azure 路由服务器 的路由图”。

先决条件

• 拥有有效订阅的 Azure 帐户。 创建试用帐户。
• 部署在虚拟网络中的 Azure 路由服务器，且至少与以下其中一项建立了一个 BGP 对等互连：网络虚拟设备 (NVA)、ExpressRoute 网关连接或 VPN 网关连接。 完整的前提条件列表，请参见 配置路由地图：前提条件。
• 在配置路由图之前，确认 Azure 路由服务器 从对等节点学习了哪些路由。 使用路由服务器上的 有效路由 视图确认你计划放弃的路线。

Considerations

在放弃路线前，请先审查以下考虑因素：

• 丢弃路由只影响 Azure 路由服务器 接受和传播的内容。 该路由不会从发布它的对等端移除，且对等端会继续进行通告。
• 在 inbound 方向应用路由映射，以便在 Azure 路由服务器 传播这些路由之前对其进行筛选。 出站路由映射会在路由服务器通告这些路由时对其进行过滤，因此会产生不同的结果。
• 路线图规则是顺序评估的，因此规则顺序决定了哪条规则先对路线生效。
• 使用宽泛前缀的匹配条件，如10.0.0.0/8，可以匹配远超预期的路由。 保存路线图前，先确认匹配条件的范围。
• 在应用路由图之前和之后，验证 Azure 路由服务器 学习的路由。 这证实了只有预定路线被取消。

有关路线图限制的完整列表，请参见 关于路线图：注意事项与限制。

了解方案

在这种情况下，NVA 与 Azure 路由服务器 建立对等互连，并通告四条路由。 你希望 Azure 路由服务器 接受 10.100.0.0/16，并丢弃 10.122.0.0/16 范围内的三条路由。 你创建一条路线图，匹配包含10.122.0.0/16的路线，然后丢弃它们。 然后，您将路由映射应用于 BGP 对等体的入站方向。

下表显示了线路图应用前后各路线：

配置路由图

配置一个路由图规则，匹配不需要的前缀范围，并丢弃匹配的路由。

1. 在 Azure portal 中，前往你的 Azure 路由服务器 资源。

2. 在“ 路由”下的左侧菜单中，选择 路线映射。

3. 在 路线图中，选择 +添加路线图。

4. 在 “创建路线图”上，输入路线映射 的名称 ，然后选择“ + 添加路线映射规则”。

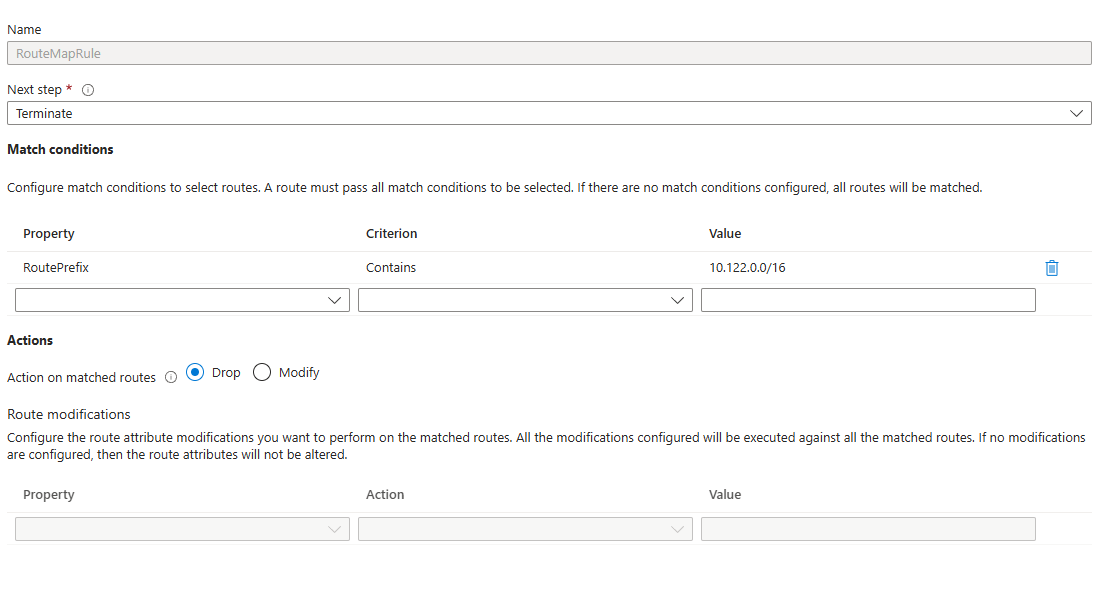

5. 在 创建路线图规则中，输入规则 名称 ，并配置以下设置：

   下一步：选择 终止，这样已丢弃的路由就不会再根据后续规则进行评估。

   匹配条件

   财产	标准	价值
   路由前缀	包含	10.122.0.0/16

   匹配路由的操作：选择丢弃。

   当你选择 “丢弃”时，匹配的路线会被拒绝，路线 修改 表也无法使用。 要允许和修改匹配的路由，请选择 修改。

6. 选择 添加 以保存规则到路线图。

7. 在 创建路线图时，选择 保存 以保存路线图及其规则。

   保存需要几分钟。 存档完成后， 配置状态 显示 为成功。

   注释

   首次在 Azure 路由服务器 上创建路由图时，路由服务器会进行一次约需 30 分钟的一次性升级。

申请并核实路线图

1. 将路由映射应用于通告你想丢弃的路由的 BGP 对等体的 入站 方向。 有关具体步骤，请参阅 将路由映射应用于 BGP 对等互连和网关连接。

2. 使用路由服务器上的 有效路由 视图确认结果。 10.122.0.0/16 范围内的路线不再出现，10.100.0.0/16 仍然存在。

3. 使用路由服务器上的 路由图仪表盘 确认规则是否符合你预期的路线。

常见问题解答

删除一条路由会将其从对等节点中移除吗？

No. 路由图只控制 Azure 路由服务器 接受和传播的内容。 对等端将路由保存在自己的路由表中并持续进行公告。

进站和出站路由有什么区别？

入站路由图会在 Azure 路由服务器 学习时过滤路由，因此丢弃的路由永远不会到达你的虚拟网络或网关连接。 出站路由映射会在 Azure 路由服务器 通告路由时对这些路由进行过滤，因此 Route Server 仍会学习这些路由，但不会将其继续传递出去。

我可以基于前缀以外的其他条件丢弃路由吗？

Yes. 匹配条件可以使用路由前缀、AS-PATH或BGP社区。 有关受支持的匹配条件，请参见 关于路由映射：匹配条件。

如果一条路线匹配多条规则会发生什么？

规则的评估顺序是路线图中定义的。 每条规则的 下一步 设置决定了评估是否继续到下一条规则或停止。

我怎么确认哪些路由被取消了？

在应用路线图前后，请比较 有效路线 视图。 你也可以使用路由服务器上的 路线图仪表盘 ，查看规则如何匹配路线。
