设置本地 Hyper-V VM 到 Azure 的灾难恢复

Azure Site Recovery 服务通过管理和协调本地计算机和 Azure 虚拟机（VM）的复制、故障转移和故障回复，为灾难恢复策略做出贡献。

本教程是系列中的第三个教程，介绍如何设置本地 Hyper-V VM，以便灾难恢复到 Azure。 本教程适用于Microsoft System Center Virtual Machine Manager 未管理的 Hyper-V VM。

本教程中，您将学习如何：

  • 设置源复制环境，包括本地 Site Recovery 组件和目标复制环境。
  • 创建复制策略。
  • 为 VM 启用复制。

注释

我们设计教程，以显示方案最简单的部署路径。 教程尽可能使用默认选项，它们不显示所有可能的设置和路径。 有关某个场景的详细信息，请参阅 Site Recovery 文档中的“操作指南”部分。

先决条件

本教程是系列教程中的第三个教程。 它假定你已在前两个教程中完成这些任务：

  1. 准备 Azure
  2. 准备内部部署 Hyper-V

准备基础结构

在将本地 Hyper-V VM 灾难恢复到 Azure 之前，请务必准备基础结构。

部署规划

  1. 在 Azure 门户中，转到 恢复服务保险库 并选择您的保险库。 在前面的教程中，你已准备好 ContosoVMVault 保管库。

  2. 在保管库命令栏上，选择“ 启用 Site Recovery”。

  3. 在 Site Recovery 上的 “Hyper-V 计算机到 Azure ”磁贴下，选择“ 准备基础结构”。

  4. 在 “准备基础结构”上，选择“ 部署规划 ”选项卡。对于 已完成的部署规划？，请选择 稍后将执行此作。

    小窍门

    在本教程中，无需使用部署规划器。 如果要规划大型部署，请从窗格上的链接下载用于 Hyper-V 的部署规划器。 详细了解 Hyper-V 部署规划。

    显示“部署规划”窗格的屏幕截图。

  5. 选择“下一步”。

源设置

若要设置源环境，请创建 Hyper-V 站点。 将包含希望复制的 VM 的 Hyper-V 主机添加到站点。 然后，在每一台主机上为 Azure Site Recovery 下载并安装 Azure Site Recovery 提供程序和 Azure 恢复服务 (MARS) 代理，并在保管库中注册 Hyper-V 站点。

  1. 在 “准备基础结构”选项卡上的“ 源设置 ”选项卡上，完成以下步骤：

    1. 对于 是否使用 System Center VMM 管理 Hyper-V 主机？，请选择 “否”。

    2. 对于 Hyper-V 网站，请输入站点的名称。 还可以使用 “添加 Hyper-V 站点 ”选项添加新 Hyper-V 网站。 例如，使用 ContosoHyperVSite。

    3. 对于 Hyper-V 服务器，请选择“ 添加 Hyper-V 服务器 ”以添加服务器。

      显示“源设置”窗格的屏幕截图，其中突出显示了用于添加 Hyper-V 站点和服务器的链接。

    4. 在 添加服务器上，完成以下步骤：

      1. 下载 Azure Site Recovery 提供程序的安装程序。

        显示“添加服务器”窗格的屏幕截图。

      2. 下载保管库注册密钥。 需要此密钥才能访问提供程序。 密钥有效期为五天。 了解详细信息。

      3. 选择创建的站点。

  2. 选择“下一步”。

Site Recovery 检查 Azure 订阅中兼容的 Azure 存储帐户和网络。

安装提供程序

在要添加到 Hyper-V 站点的每个 Hyper-V 主机上安装下载的安装程序文件（AzureSiteRecoveryProvider.exe）。 安装程序在每个 Hyper-V 主机上安装 Site Recovery 提供程序和恢复服务代理（MARS for Azure Site Recovery）。

  1. 运行安装程序文件。
  2. 在 Azure Site Recovery 提供程序设置向导中，对于 Microsoft Update，选择启用 Microsoft Update 来检查提供程序更新。
  3. 在 安装时，接受提供程序和代理的默认安装位置，然后选择“ 安装”。
  4. 安装后，在 Azure Site Recovery 注册向导中，对于 保管库设置，选择“ 浏览”。 在 密钥文件上，选择下载的保管库密钥文件。
  5. 选择 Azure Site Recovery 订阅、保管库名称（ContosoVMVault）和 Hyper-V 服务器所属 Hyper-V 站点（ContosoHyperVSite）。
  6. 在 代理设置上，选择 “直接连接到 Azure Site Recovery”，而无需代理。
  7. 在 注册时，在保管库中注册服务器后，选择“ 完成”。

Azure Site Recovery 检索来自 Hyper-V 服务器的元数据，服务器会显示在 Site Recovery 基础结构>Hyper-V 主机中。 此过程最多可能需要 30 分钟。

在 Hyper-V Core 服务器上安装提供程序

如果运行的是 Hyper-V Core 服务器，请下载安装文件并完成以下步骤：

  1. 运行以下命令，将文件从 AzureSiteRecoveryProvider.exe 提取到本地目录：

    AzureSiteRecoveryProvider.exe /x:. /q

  2. 运行 .\setupdr.exe /i。 结果记录到 %Programdata%\ASRLogs\DRASetupWizard.log。

  3. 通过运行以下命令注册服务器：

    cd "C:\Program Files\Azure Site Recovery Provider"
"C:\Program Files\Azure Site Recovery Provider\DRConfigurator.exe" /r /Friendlyname "FriendlyName of the Server" /Credentials "path to where the credential file is saved"

目标设置

选择并验证目标资源：

  1. 在 “准备基础结构”选项卡上的“ 目标设置 ”选项卡上，完成以下步骤：

    1. 对于 订阅，请选择在故障转移后将在其中创建 Azure VM 的订阅和资源组（ContosoRG）。
    2. 对于 故障转移后部署模型，请选择 Resource Manager 部署模型。

    显示“目标设置”窗格的屏幕截图。

  2. 选择“下一步”。

复制策略

在 “准备基础结构”上的 “复制策略 ”选项卡上，完成以下步骤：

  1. 对于 复制策略，请选择复制策略。

    显示“复制策略”选项卡的屏幕截图，其中突出显示了“创建新策略并关联”链接。

    如果没有复制策略，请选择“ 创建新策略”并关联 链接以创建新策略。 在 “创建和关联策略 ”窗格中，完成以下步骤：

    1. 对于 “名称”，请输入策略的名称。 例如，使用 ContosoReplicationPolicy。
    2. 对于 源类型，请选择 ContosoHyperVSite 站点。
    3. 对于 目标类型，请验证目标（Azure）、保管库订阅和资源管理器部署模式。
    4. 对于 复制频率，请选择 5 分钟。
    5. 对于 恢复点保留期（以小时为单位），请选择 2。
    6. 对于 应用一致性快照频率，请选择 1。
    7. 对于 初始复制开始时间，请选择 “立即”。
    8. 选择“确定” 以创建策略。 创建新策略时，它会自动与指定的 Hyper-V 站点相关联。

    显示“创建和关联策略”窗格和选项的屏幕截图。

  2. 选择“下一步”。

  3. 在“ 审阅 ”选项卡上，查看所选内容，然后选择“ 创建”。

可以在 Azure 门户通知中跟踪进度。 当作业完成时，初始复制已完成，VM 已准备好进行故障转移。

启用复制

  1. 在 Azure 门户中，转到 恢复服务保管库 并选择保管库。

  2. 在保管库命令栏上，选择“ 启用 Site Recovery”。

  3. 在 Site Recovery 上，在 “Hyper-V 计算机到 Azure” 磁贴下，选择 “启用复制”。

  4. 在 “启用复制”上，在 “源环境 ”选项卡上，选择源位置，然后选择“ 下一步”。

    显示源环境窗格的屏幕截图。

  5. 在 “目标环境 ”选项卡上，完成以下步骤：

    1. 对于 订阅，请输入或选择订阅。
    2. 对于 故障转移后资源组，请选择故障转移目标资源组的名称。
    3. 对于 故障转移后部署模型，请选择 Resource Manager。
    4. 对于 存储帐户，请输入或选择存储帐户。

    显示目标环境窗格的屏幕截图。

  6. 选择“下一步”。

  7. 在 “虚拟机选择 ”选项卡上，选择要复制的 VM，然后选择“ 下一步”。

  8. 在 “复制设置 ”选项卡上，选择并验证磁盘详细信息，然后选择“ 下一步”。

    屏幕截图显示了复制设置窗格。

  9. 在 “复制策略 ”选项卡上，验证是否选择了正确的复制策略，然后选择“ 下一步”。

    显示复制策略窗格的屏幕截图。

  10. 在“ 审阅 ”选项卡上，查看所选内容，然后选择“ 启用复制”。

非托管磁盘弃用

Azure 停用非托管磁盘 ，你将无法再使用非托管磁盘启动 IaaS VM。 任何运行或分配有非托管磁盘的 VM 将停止并解除分配。

此更改会影响 Azure Site Recovery（ASR）操作，尤其是故障转移场景。 如果将目标磁盘配置为非托管磁盘，那么在非托管磁盘停止支持后，故障转移过程将会失败，因为 ASR 会尝试创建已经不再支持的非托管 VM。

对 Hyper-V 到 Azure（H2A）的变更是什么

新的 ASR 启用功能

来自 Azure 门户的 H2A 的所有新 ASR 配置将目标磁盘创建为托管磁盘。 从 Azure 门户启用 Hyper-V VM 复制时，无论副本是 Blob 还是托管磁盘，目标磁盘始终是托管磁盘。

在 Azure 门户中，在启用复制期间， 副本存储帐户 设置默认选择为 托管磁盘 。 在这种情况下，您的副本和目标磁盘均为托管磁盘类型。 还可以从下拉菜单中选择 存储帐户 ，其中副本为非托管磁盘类型，目标磁盘为托管磁盘类型。

“启用复制”页的屏幕截图。

现有 ASR 配置

如果您有一个现有的使用非托管磁盘作为目标的 H2A 配置，我们建议您更新保护设置，以使用托管磁盘作为目标，以确保在弃用非托管磁盘后能够实现故障转移。

为此，请导航到“ 受保护的项 ”页 >“计算和网络 ”，并将 “使用托管磁盘 ”从 “否 ”更改为 “是”。

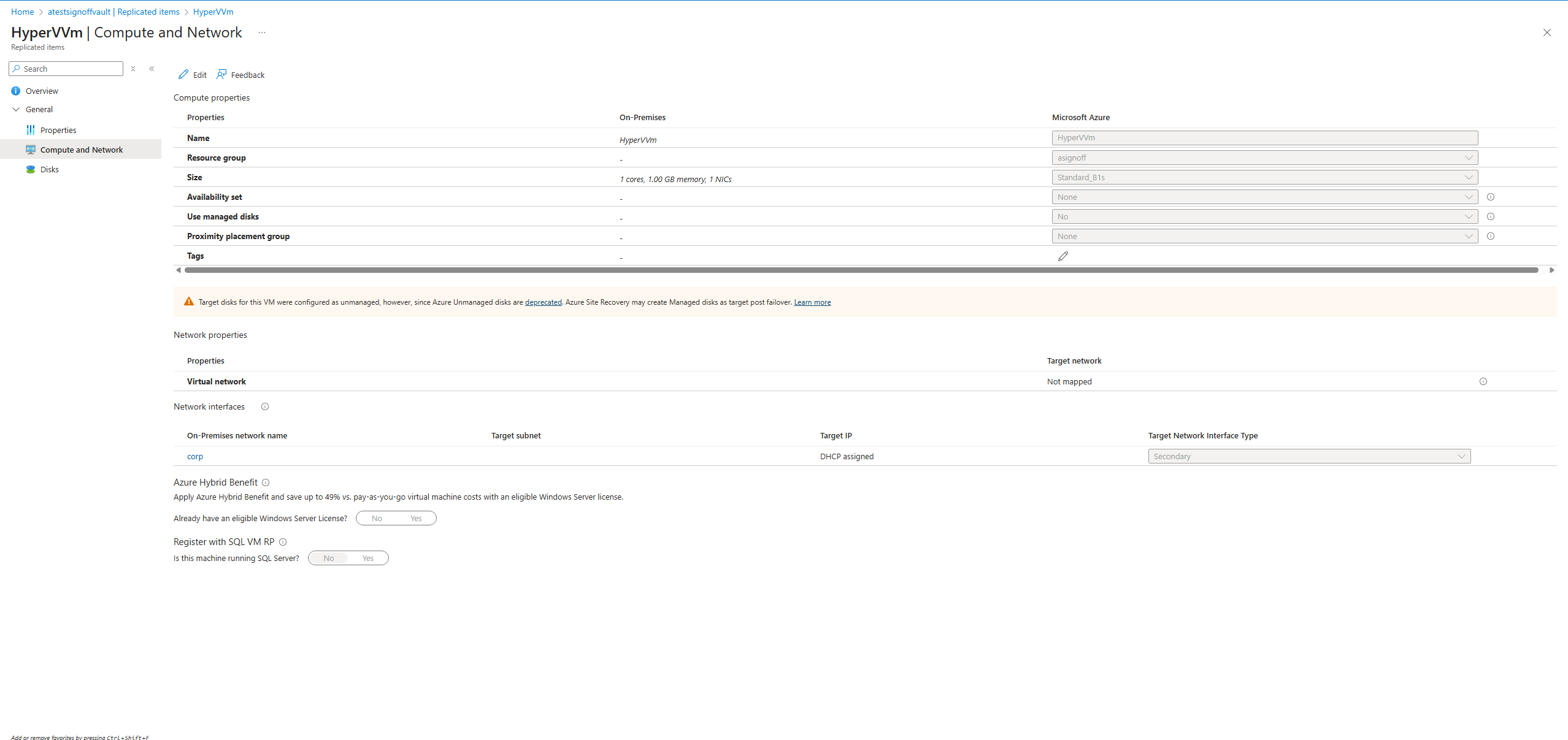

“计算和网络”页的屏幕截图。

注释

将 “使用托管磁盘 ”从 “否 ”更改为 “是 ”意味着故障转移后创建的磁盘是 托管的，其类型（标准 SSD LRS 或高级 SSD LRS）基于副本的存储帐户。 标准帐户导致标准 SSD LRS 磁盘;高级帐户生成高级 SSD LRS 磁盘。

Failback

只要目标磁盘是托管磁盘，无论副本使用的是非托管磁盘还是托管磁盘，都可以从 Azure 进行故障转回到本地。 故障恢复需要 MARS （恢复服务代理）版本 2.0.9214 或更高版本。

更新 Azure 恢复服务 （MARS） 代理

若要更新 MARS 代理，请执行以下步骤：

  1. 下载最新版本的 MARS 代理。
  2. 双击下载的文件以运行安装程序。
  3. 如果已安装 MARS 代理，则如果想要更新 MARS 代理，系统会提示你显示一个对话框。 选择 “是”。

注释

不要重新注册服务器，因为它已与保管库相关联。

此过程将现有 MARS 代理更新为最新的可用版本，而无需重新注册。

后续步骤

详细了解 如何运行灾难恢复演练。
