使用 Azure 门户以增量方式将数据从 Azure SQL 数据库 加载到 Azure Blob 存储

适用于： Azure 数据工厂 Azure Synapse Analytics

在本教程中，你将使用管道创建一个Azure 数据工厂，该管道将增量数据从Azure SQL 数据库中的表加载到 Azure Blob 存储。

在本教程中执行以下步骤：

  • 准备数据存储以存放水印值。
  • 创建数据工厂。
  • 创建链接服务。
  • 创建源、接收器和水印数据集。
  • 创建管道。
  • 运行管道。
  • 监视管道运行。
  • 查看结果
  • 向源添加更多数据。
  • 再次运行管道。
  • 监视第二个管道运行
  • 查看第二次运行的结果

概述

下面是高级解决方案示意图：

以增量方式加载数据

下面是创建此解决方案所要执行的重要步骤：

  1. 选择水印列。 在源数据存储中选择一列，该列可用于在每次运行时分割或分类新记录和更新记录。 通常，在创建或更新行时，此选定列中的数据（例如 last_modify_time 或 ID）会不断递增。 此列中的最大值用作水印。

  2. 准备用于存储水印值的数据存储。 在本教程中，你将把水印值存储在一个 SQL 数据库中。

  3. 创建采用以下工作流的管道：

    此解决方案中的管道具有以下活动：

    • 创建两个 Lookup 活动。 使用第一个查找活动检索最后一个水印值。 使用第二个 Lookup 活动检索新的水印值。 这些水印值将传递给复制活动。
    • 创建一个复制活动，从源数据存储中复制行，其中水印列的值大于旧水印值并且小于新水印值。 然后，该活动将源数据存储中的增量数据作为新文件复制到 Blob 存储。
    • 创建 StoredProcedure 活动，用于更新下一次运行的管道的水印值。

如果没有Azure订阅，请在开始前创建 trial 帐户。

先决条件

  • Azure SQL 数据库。 将数据库用作源数据存储。 如果您没有在Azure SQL数据库中的数据库，请参阅 在 Azure SQL 数据库 中创建数据库 以了解创建数据库的步骤。
  • Azure 存储。 将 Blob 存储用作接收器数据存储。 如果没有存储帐户，请参阅创建存储帐户以获取创建步骤。 创建名为 adftutorial 的容器。

在 SQL 数据库中创建数据源表

  1. 打开SQL Server Management Studio。 在“服务器资源管理器”中，右键单击数据库，然后选择“新建查询”。

  2. 针对 SQL 数据库运行以下 SQL 命令，创建名为 data_source_table 的表作为数据源存储：

    create table data_source_table
(
    PersonID int,
    Name varchar(255),
    LastModifytime datetime
);

INSERT INTO data_source_table
    (PersonID, Name, LastModifytime)
VALUES
    (1, 'aaaa','9/1/2017 12:56:00 AM'),
    (2, 'bbbb','9/2/2017 5:23:00 AM'),
    (3, 'cccc','9/3/2017 2:36:00 AM'),
    (4, 'dddd','9/4/2017 3:21:00 AM'),
    (5, 'eeee','9/5/2017 8:06:00 AM');

    本教程中，您将使用 LastModifytime 作为标记字段。 下表显示了数据源存储中的数据：

    PersonID | Name | LastModifytime
-------- | ---- | --------------
1        | aaaa | 2017-09-01 00:56:00.000
2        | bbbb | 2017-09-02 05:23:00.000
3        | cccc | 2017-09-03 02:36:00.000
4        | dddd | 2017-09-04 03:21:00.000
5        | eeee | 2017-09-05 08:06:00.000

在 SQL 数据库中创建另一个表，用于存储高水印值

  1. 针对 SQL 数据库运行以下 SQL 命令，创建名为 watermarktable 的表，用于存储水印值：

    create table watermarktable
(

TableName varchar(255),
WatermarkValue datetime,
);

  2. 使用源数据存储表名来设置高水印的默认值。 在本教程中，表名为 data_source_table。

    INSERT INTO watermarktable
VALUES ('data_source_table','1/1/2010 12:00:00 AM')

  3. 查看 watermarktable 表中的数据。

    Select * from watermarktable

    输出：

    TableName  | WatermarkValue
----------  | --------------
data_source_table | 2010-01-01 00:00:00.000

在 SQL 数据库中创建存储过程

运行以下命令，在 SQL 数据库中创建存储过程：

CREATE PROCEDURE usp_write_watermark @LastModifiedtime datetime, @TableName varchar(50)
AS

BEGIN

UPDATE watermarktable
SET [WatermarkValue] = @LastModifiedtime
WHERE [TableName] = @TableName

END

创建数据工厂

  1. 启动 Microsoft Edge 或 Google Chrome Web 浏览器。 目前，数据工厂 UI 仅在 Microsoft Edge 和 Google Chrome Web 浏览器中受支持。

  2. 在顶部菜单中，选择“ 创建资源>数据 + 分析>数据工厂 ” ：

    在“新建”窗格中选择数据工厂

  3. 在“新建数据工厂”页中，输入 ADFIncCopyTutorialDF 作为名称。

    Azure 数据工厂的名称必须全球唯一。 如果看到红色感叹号和以下错误，请更改数据工厂的名称（例如改为 yournameADFIncCopyTutorialDF），并重新尝试创建。 有关数据工厂项目命名规则，请参阅数据工厂 - 命名规则一文。

    数据工厂名“ADFIncCopyTutorialDF”不可用

  4. 选择要在其中创建数据工厂的 Azure 订阅。

  5. 对于资源组，请执行以下步骤之一：

    • 选择“使用现有资源组”，并从下拉列表选择现有的资源组。

    • 选择“新建”，并输入资源组的名称。

      若要了解资源组，请参阅 使用资源组来管理Azure资源。

  6. 选择数据工厂的位置。 下拉列表中仅显示支持的位置。 数据工厂使用的数据存储（Azure 存储、Azure SQL 数据库、Azure SQL 托管实例等）和计算（HDInsight 等）可以位于其他区域。

  7. 单击“创建”。

  8. 创建完成后，可以看到图中所示的“数据工厂”页。

    Azure 数据工厂主页，其中包含打开 Azure 数据工厂工作室的图块。

  9. 在 Open Azure 数据工厂 Studio 磁贴上选择 Open，以在单独的浏览器标签页中启动 Azure 数据工厂 用户界面 (UI)。

创建管道

在本教程中，你将创建一个管道，其中包含两个查找活动，一个复制活动，一个 StoredProcedure 活动链接在一个管道中。

  1. 在数据工厂 UI 的主页上，单击“协调”磁贴。

    屏幕截图显示数据工厂主页，其中突出显示了“编排”按钮。

  2. 在“常规”面板的“属性”中，将 名称 指定为 IncrementalCopyPipeline。 然后通过单击右上角的“属性”图标来折叠面板。

  3. 让我们添加第一个查找活动，以获取旧的水印值。 在活动工具箱中展开常规，将查找活动拖放到管道设计器图面。 将活动的名称更改为 LookupOldWaterMarkActivity。

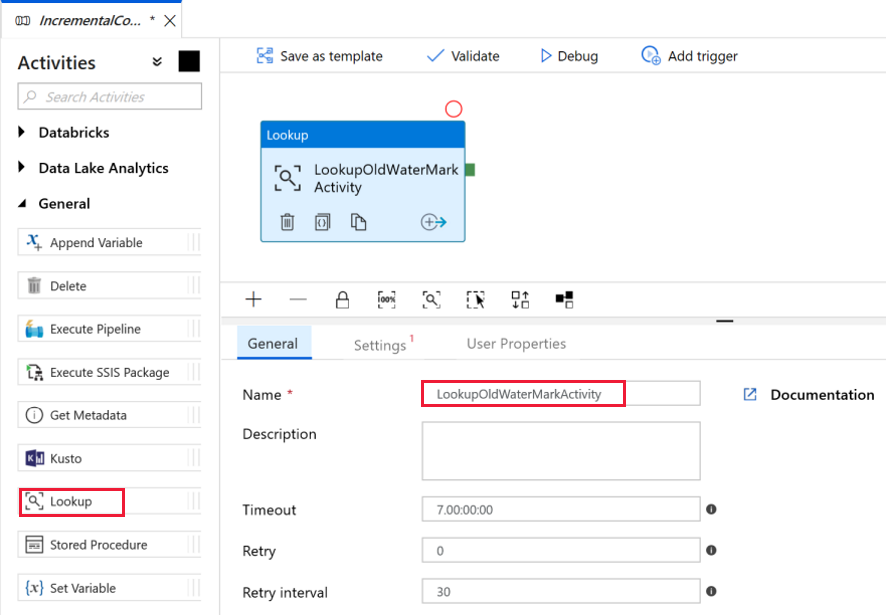

    第一个查找活动 - 名称

  4. 切换到“设置”选项卡，针对“源数据集”单击“+ 新建”。 在此步骤中，请创建一个代表 watermarktable 中数据的数据集。 此表包含在前一复制操作中使用过的旧水印。

  5. 在新建数据集窗口中，选择Azure SQL 数据库，然后单击Continue。 此时可以看到为数据集打开了一个新窗口。

  6. 在数据集的“设置属性”窗口中，将“名称”设为“WatermarkDataset”。

  7. 对于“链接服务”，选择“新建”，然后执行下列步骤：

    1. 在名称中输入AzureSqlDatabaseLinkedService。

    2. 对于“服务器名称”，请选择你的服务器。

    3. 从下拉列表中选择您的“数据库名称”。

    4. 输入用户名和密码。

    5. 若要测试到 SQL 数据库的连接，请单击“测试连接”。

    6. 单击“完成”。

    7. 请确认在“链接服务”中选择了“AzureSqlDatabaseLinkedService”。

      “新建链接服务”窗口

    8. 选择“完成”。

  8. 在“连接”选项卡中，在“表”中选择“[dbo].[watermarktable]”。 若要预览表中的数据，请单击“预览数据”。

    水印数据集 - 连接设置

  9. 通过单击顶部的管道选项卡，或者单击左侧树状视图中管道的名称，切换到管道编辑器。 在查找活动的属性窗口中，确认对于“源数据集”字段，是否已选择 WatermarkDataset。

  10. 在“活动”工具箱中展开“常规”， 将另一查找活动拖放到管道设计器图面，然后在属性窗口的“常规”选项卡中将名称设置为 LookupNewWaterMarkActivity。 此“查找”活动从包含欲复制至目标的源数据的表中获取新的水印值。

  11. 在第二个“Lookup”活动的属性窗口中，切换到“设置”选项卡，然后单击“新建”。 请创建一个数据集，使之指向源表，该表包含新的水印值（LastModifyTime 的最大值）。

  12. 在新建数据集窗口中，选择Azure SQL 数据库，然后单击Continue。

  13. 在“设置属性”窗口中，对于“名称”输入“SourceDataset”。 为“链接服务”选择“AzureSqlDatabaseLinkedService”。

  14. 选择表 [dbo].[data_source_table]。 本教程后面需指定一个针对此数据集的查询。 此查询优先于在此步骤中指定的表。

  15. 选择“完成”。

  16. 通过单击顶部的管道选项卡，或者单击左侧树状视图中管道的名称，切换到管道编辑器。 在查找活动的属性窗口中，确认对于“源数据集”字段，是否已选择 SourceDataset。

  17. 在“Use Query”字段中，选择“Query”, 然后输入以下查询：仅从 data_source_table 中选择 LastModifytime 的最大值。 请确保您还勾选了“仅第一行”选项。

    select MAX(LastModifytime) as NewWatermarkvalue from data_source_table

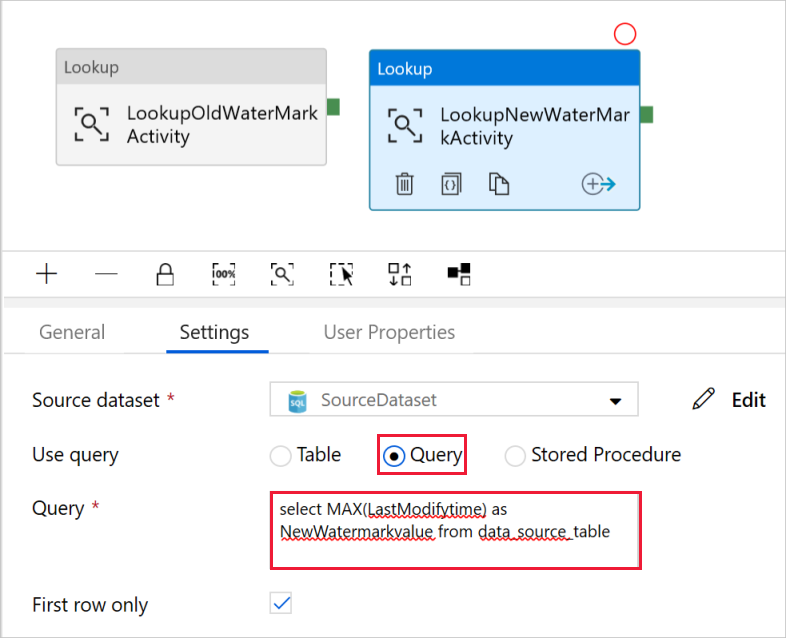

    第二次查找操作 - 查询

  18. 在“任务”工具箱中，展开“Move & Transform”，从“活动”工具箱中拖放“复制”活动，然后将名称设置为“IncrementalCopyActivity”。

  19. 通过将连接在查找活动上的绿色按钮拖动到复制活动，将两个查找活动连接到复制活动。 当你看到复制活动边框颜色更改为蓝色时，释放鼠标按钮。

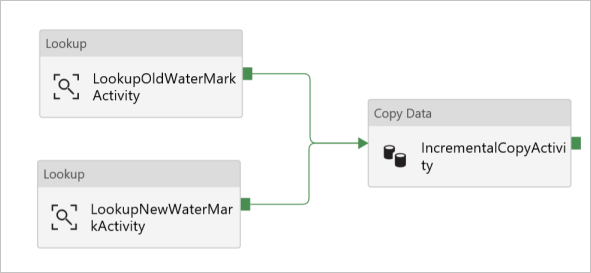

    连接查找活动到复制活动

  20. 选择 复制活动并确认在 Properties 窗口中看到活动的属性。

  21. 在“属性”窗口中切换到“源”选项卡，然后执行以下步骤：

    1. 对于“源数据集”字段，请选择“SourceDataset”。

    2. 对于“Use Query”字段，请选择“Query”。

    3. 对于“查询”字段，请输入以下 SQL 查询。

      select * from data_source_table where LastModifytime > '@{activity('LookupOldWaterMarkActivity').output.firstRow.WatermarkValue}' and LastModifytime <= '@{activity('LookupNewWaterMarkActivity').output.firstRow.NewWatermarkvalue}'

      复制活动 - 源

  22. 切换到“接收器”选项卡。对于“接收器数据集”字段，请单击“+ 新建”。

  23. 本教程中，汇集数据存储的类型为 Azure Blob 存储。 因此，选择 Azure Blob 存储，然后在 “新建数据集continue>。

  24. 在“选择格式”窗口中选择数据的格式类型，然后单击“继续”。

  25. 在“设置属性”窗口中，将“名称”输入为“SinkDataset”。 对于“链接服务”，选择“+新建”。 在此步骤中，将创建用于 Azure Blob 存储 的连接（链接服务）。

  26. 在 “新建链接服务”（Azure Blob 存储）窗口中，执行以下步骤：

    1. 输入 AzureStorageLinkedService 作为名称。
    2. 为 Storage 帐户名称选择Azure 存储帐户。
    3. 测试连接，然后单击“完成”。

  27. 在“设置属性”窗口中，对于“链接服务”，确认选择了“AzureStorageLinkedService”。 然后选择“完成”。

  28. 转到 SinkDataset 的“连接”选项卡，然后执行以下步骤：

    1. 对于“文件路径”字段，请输入“adftutorial/incrementalcopy”。 adftutorial 是 Blob 容器名称，incrementalcopy 是文件夹名称。 此代码片段假设 Blob 存储中有一个名为 adftutorial 的 Blob 容器。 创建容器（如果不存在），或者将容器设置为现有容器的名称。 如果输出文件夹不存在，Azure 数据工厂会自动创建输出文件夹incrementalcopy。 对于“文件路径”，您也可以使用“浏览”按钮导航到 Blob 容器内的某个文件夹。
    2. 请在“文件路径”字段的“文件”部分，选择“添加动态内容 [Alt+P]”，然后在打开的窗口中输入@CONCAT('Incremental-', pipeline().RunId, '.txt')。 然后选择“完成”。 文件名是使用表达式动态生成的。 每次管道运行都有唯一的 ID。 "复制活动" 使用运行 ID 生成文件名。

  29. 通过单击顶部的管道选项卡，或者单击左侧树状视图中管道的名称，切换到管道编辑器。

  30. 在活动工具箱中，展开常规，然后将存储过程活动从活动工具箱拖放到管道设计器图面。 将复制活动的绿色（成功）输出连接到存储过程活动。

  31. 在管道设计器中选择“存储过程活动”，将其名称更改为 StoredProceduretoWriteWatermarkActivity。

  32. 切换到“SQL 帐户”选项卡，然后在“链接服务”中选择“AzureSqlDatabaseLinkedService”。

  33. 切换到“存储过程”选项卡，然后执行以下步骤：

    1. 对于存储过程名称，选择usp_write_watermark。

    2. 若要指定存储过程参数的值，请单击“导入参数”，然后为参数输入以下值：

      名称 类型 值
      上次修改时间 日期时间 @{activity（'LookupNewWaterMarkActivity'）。output.firstRow.NewWatermarkvalue}
      数据表名称 字符串 @{activity（'LookupOldWaterMarkActivity'）。output.firstRow.TableName}

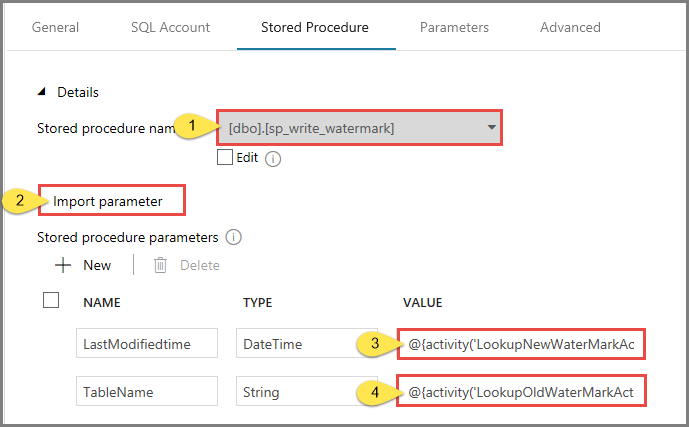

      存储过程活动 - 存储过程设置

  34. 若要验证管道设置，请单击工具栏中的“验证”。 确认没有任何验证错误。 若要关闭“管道验证报告”窗口，请单击 。

  35. 通过选择“Publish All 按钮，将实体（链接服务、数据集和管道）发布到Azure 数据工厂服务。 等待“发布成功”消息出现。

触发管道的运行

  1. 单击工具栏中的“添加触发器”，然后单击“立即触发”。

  2. 在“管道运行”窗口中选择“完成”。

监视管道运行

  1. 切换到左侧的“监视”选项卡。 您可以查看由手动触发的管道运行状态。 可使用“管道名称”列下的链接来查看运行详细信息并重新运行该管道。

  2. 若要查看与管道运行关联的活动运行，请选择“管道名称”列下的链接。 有关活动运行的详细信息，请选择“活动名称”列下的“详细信息”链接（眼镜图标） 。 请在顶部选择所有管道运行，以返回到“管道运行”视图。 若要刷新视图，请选择“刷新”。

查看结果

  1. 使用 Azure 存储资源管理器 等工具连接到Azure 存储帐户。 验证 adftutorial 容器的 incrementalcopy 文件夹中是否创建了一个输出文件。

    第一个输出文件

  2. 打开输出文件，请注意，所有数据已从 data_source_table 复制到 Blob 文件。

    1,aaaa,2017-09-01 00:56:00.0000000
2,bbbb,2017-09-02 05:23:00.0000000
3,cccc,2017-09-03 02:36:00.0000000
4,dddd,2017-09-04 03:21:00.0000000
5,eeee,2017-09-05 08:06:00.0000000

  3. 在 watermarktable 中查看最新值。 可看到水印值已更新。

    Select * from watermarktable

    输出如下：

    | TableName | WatermarkValue |
| --------- | -------------- |
| data_source_table | 2017-09-05	8:06:00.000 |

向源添加更多数据

在数据库（数据源存储）中插入新数据。

INSERT INTO data_source_table
VALUES (6, 'newdata','9/6/2017 2:23:00 AM')

INSERT INTO data_source_table
VALUES (7, 'newdata','9/7/2017 9:01:00 AM')

数据库中更新后的数据为：

PersonID | Name | LastModifytime
-------- | ---- | --------------
1 | aaaa | 2017-09-01 00:56:00.000
2 | bbbb | 2017-09-02 05:23:00.000
3 | cccc | 2017-09-03 02:36:00.000
4 | dddd | 2017-09-04 03:21:00.000
5 | eeee | 2017-09-05 08:06:00.000
6 | newdata | 2017-09-06 02:23:00.000
7 | newdata | 2017-09-07 09:01:00.000

触发另一流水线的运行

  1. 切换到“编辑”选项卡。单击树状视图中的管道（如果未在设计器中打开）。

  2. 单击工具栏中的“添加触发器”，然后单击“立即触发”。

监视第二个管道运行

  1. 在左侧切换到“监控”选项卡。 您可以看到通过手动触发器启动的流水线运行状态。 可以使用“管道名称”列下的链接来查看活动详细信息以及重新运行该管道。

  2. 若要查看与管道运行关联的活动运行，请选择“管道名称”列下的链接。 有关活动运行的详细信息，请选择“活动名称”列下的“详细信息”链接（眼镜图标） 。 选择顶部的“所有管道运行”，回到“管道运行”视图。 若要刷新视图，请选择“刷新”。

验证第二个输出

  1. 在 Blob 存储中，可以看到另一文件已创建。 在本教程中，新文件名为 Incremental-<GUID>.txt。 打开该文件，会看到其中包含两行记录。

    6,newdata,2017-09-06 02:23:00.0000000
7,newdata,2017-09-07 09:01:00.0000000

  2. 在 watermarktable 中查看最新值。 可看到水印值已再次更新。

    Select * from watermarktable

    示例输出：

    | TableName | WatermarkValue |
| --------- | -------------- |
| data_source_table | 2017-09-07 09:01:00.000 |

相关内容

已在本教程中执行了以下步骤：

  • 准备数据存储以存放水印值。
  • 创建数据工厂。
  • 创建链接服务。
  • 创建源、接收器和水印数据集。
  • 创建管道。
  • 运行管道。
  • 监视管道运行。
  • 查看结果
  • 向源添加更多数据。
  • 再次运行管道。
  • 监视第二个管道运行
  • 查看第二次运行的结果

在本教程中，管道将数据从 SQL 数据库中的单个表复制到了 Blob 存储。 转到以下教程，了解如何将数据从SQL Server数据库中的多个表复制到 SQL 数据库。

逐步从SQL Server中的多个表将数据加载到 Azure SQL 数据库
