创建、更改、启用、禁用或删除 NSG 流日志

• 具有活动订阅的Azure帐户。 创建试用版订阅。

• 洞察力提供者。 有关更多信息，请参阅注册 Insights 服务提供商。

• 一个网络安全组。 如果需要创建网络安全组，请参阅创建、更改或删除网络安全组。

• Azure存储帐户。 如果需要创建存储帐户，请参阅使用 Azure 门户创建存储帐户。

• 具有活动订阅的Azure帐户。 创建试用版订阅。

• 洞察力提供者。 有关更多信息，请参阅注册 Insights 服务提供商。

• 一个网络安全组。 如果需要创建网络安全组，请参阅创建、更改或删除网络安全组。

• Azure存储帐户。 如果需要创建存储帐户，请参阅使用 PowerShell 创建存储帐户。

• Azure PowerShell。

  可以在本地安装 Azure PowerShell 来运行 cmdlet。 本文需要Azure PowerShell模块。 如果在本地运行 PowerShell，请使用 Connect-AzAccount -Environment AzureChinaCloud cmdlet 登录到Azure。

• 具有活动订阅的Azure帐户。 创建试用版订阅。

• 洞察力提供者。 有关更多信息，请参阅注册 Insights 服务提供商。

• 一个网络安全组。 如果需要创建网络安全组，请参阅创建、更改或删除网络安全组。

• Azure存储帐户。 如果需要创建存储帐户，请参阅使用 Azure CLI。

• Azure CLI。

  可以在本地安装Azure CLI来运行命令。 如果在本地运行Azure CLI，请使用 az login 命令登录到Azure。

必须注册 Microsoft.Insights 提供程序才能成功记录流经虚拟网络的流量。 如果不确定是否已注册 Microsoft.Insights 提供程序，请按照以下步骤在 Azure 门户中检查其状态：

1. 在门户顶部的搜索框中，输入“订阅”。 从搜索结果中选择“订阅”。

   截图，说明如何在 Azure Portal 中搜索订阅。

2. 选择要在订阅中启用提供程序的 Azure 订阅。

3. 在“设置”下，选择“资源提供程序”。

4. 在筛选器框中输入见解。

5. 确认显示的提供程序状态为“已注册”。 如果状态为“NotRegistered”，请选择“Microsoft.Insights”提供程序，然后选择“注册”。



必须注册 Microsoft.Insights 提供程序才能成功记录虚拟网络中的流量。 如果不确定 Microsoft.Insights 提供者是否已注册，请使用 Register-AzResourceProvider 来注册它：

# Register Microsoft.Insights provider.
Register-AzResourceProvider -ProviderNamespace 'Microsoft.Insights'

必须注册 Microsoft.Insights 提供程序才能成功记录虚拟网络中的流量。 如果您不确定 Microsoft.Insights 提供程序是否已注册，请使用 az provider register 进行注册：

# Register Microsoft.Insights provider.
az provider register --namespace 'Microsoft.Insights'

1. 在门户顶部的搜索框中，输入网络监视工具。 从搜索结果中选择 Network Watcher。

2. 在“日志”下，选择“流日志”。

3. 在 Network Watcher |流日志，选择+ 创建或创建流日志蓝色按钮。

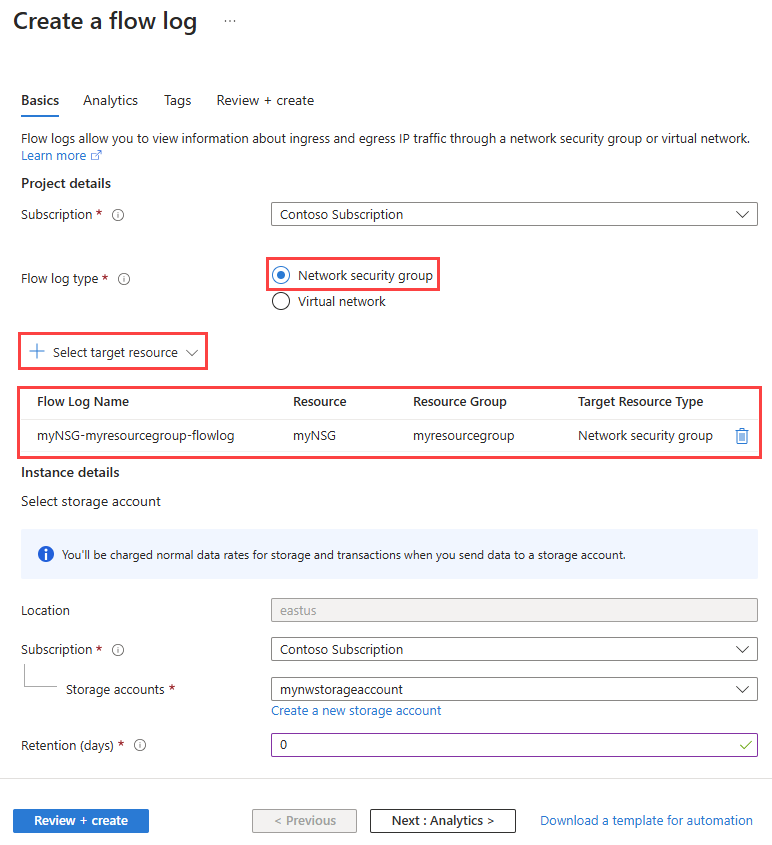

4. 在“创建流日志”的“基本信息”选项卡上，输入或选择以下值：

   设置	价值
   项目详细信息
   订阅	选择您要进行日志记录的网络安全组的 Azure 订阅。
   流日志类型	选择“网络安全组”，然后选择“+ 选择目标资源”。 选择要启用流日志的网络安全组，然后选择“确认选择”。
   流日志名称	输入流日志的名称或保留默认名称。 Azure门户使用 {ResourceName}-{ResourceGroupName}-flowlog 作为流日志的默认名称。 myNSG-myResourceGroup-flowlog 是本文中使用的默认名称。
   实例详细信息
   订阅	选择您的存储帐户的Azure订阅。
   存储帐户	选择要在其中保存流日志的存储帐户。 如果要创建新的存储帐户，可选择“新建存储帐户”。
   保留期（天数）	输入日志的保留时间（此选项仅适用于标准常规用途 v2 存储帐户）。 如果要永久保留存储帐户中的流日志数据（直到手动将其从存储帐户中删除），请输入 0。 有关定价的信息，请参阅 Azure Storage 定价。

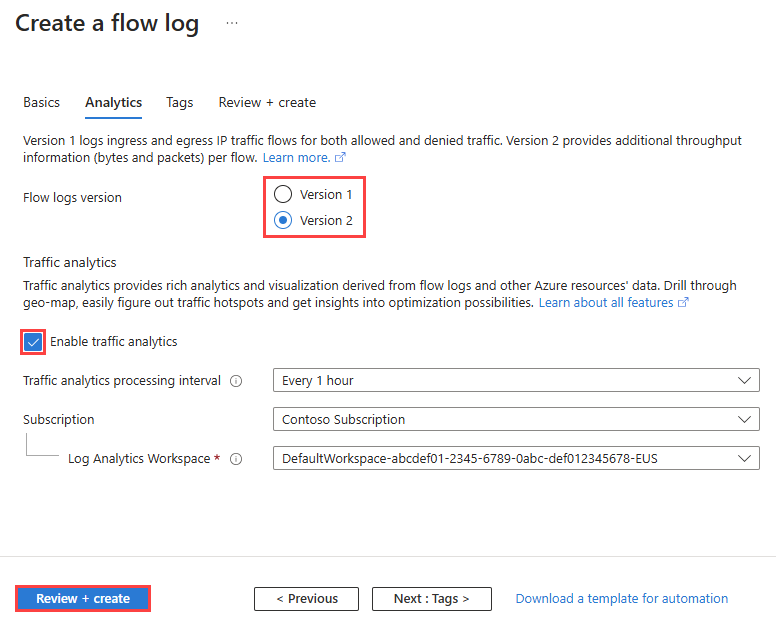

5. 若要启用流量分析，请选择“下一步: 分析”按钮，或选择“分析”选项卡。输入或选择下列值：

   设置	价值
   流日志版本	选择网络安全组流日志的版本，可用选项包括：版本 1 和 版本 2。 默认版本为版本 2。 有关详细信息，请参阅网络安全组的流日志记录。
   启用流量分析	选中复选框，以启用流日志的流量监测。
   流量分析处理间隔	选择所需的处理间隔，可用选项包括：每小时和每 10 分钟。 默认处理间隔为每小时。 有关详细信息，请参阅流量分析。
   订阅	选择Log Analytics工作区的Azure订阅。
   Log Analytics工作区	选择Log Analytics工作区。 默认情况下，Azure门户会在 defaultresourcegroup-{Region} 资源组中创建 DefaultWorkspace-{SubscriptionID}-{Region} Log Analytics 工作区。



   注释

   若要创建并选择默认工作区以外的Log Analytics工作区，请参阅 创建Log Analytics工作区

6. 选择“查看 + 创建”。

7. 检查设置，然后选择创建。

使用 New-AzNetworkWatcherFlowLog cmdlet 创建流日志。 流日志是在 Network Watcher 默认资源组 NetworkWatcherRG 中创建的。

• 在没有流量分析的情况下启用 NSG 流日志：

  # Place the network security group properties into a variable.
  $nsg = Get-AzNetworkSecurityGroup -Name 'myNSG' -ResourceGroupName 'myResourceGroup'

  # Place the storage account configuration into a variable.
  $sa = Get-AzStorageAccount -Name 'myStorageAccount' -ResourceGroupName 'myResourceGroup'

  # Create a version 1 NSG flow log.
  New-AzNetworkWatcherFlowLog -Name 'myFlowLog' -Location 'chinaeast' -TargetResourceId $nsg.Id -StorageId $sa.Id -Enabled $true


• 启用 NSG 流日志和流量分析功能：

  # Place the network security group properties into a variable.
  $nsg = Get-AzNetworkSecurityGroup -Name 'myNSG' -ResourceGroupName 'myResourceGroup'

  # Place the storage account configuration into a variable.
  $sa = Get-AzStorageAccount -Name 'myStorageAccount' -ResourceGroupName 'myResourceGroup'

  # Create a traffic analytics workspace and place its configuration into a variable.
  $workspace = New-AzOperationalInsightsWorkspace -Name 'myWorkspace' -ResourceGroupName 'myResourceGroup' -Location 'chinaeast'

  # Create a version 1 NSG flow log.
  New-AzNetworkWatcherFlowLog -Name 'myFlowLog' -Location 'chinaeast' -TargetResourceId $nsg.Id -StorageId $sa.Id -Enabled $true -EnableTrafficAnalytics -TrafficAnalyticsWorkspaceId $workspace.ResourceId


使用 az network watcher flow-log create 命令创建虚拟网络流日志。 流日志是在 Network Watcher 默认资源组 NetworkWatcherRG 中创建的。

• 在没有流量分析的情况下启用 NSG 流日志：

  # Create a version 1 NSG flow log.
  az network watcher flow-log create --name 'myFlowLog' --nsg 'myNSG' --resource-group 'myResourceGroup' --storage-account 'myStorageAccount' --location 'chinaeast'


  如果存储帐户位于与网络安全组不同的资源组中，请使用存储帐户的资源 ID，而不是其名称：

  # Create a version 1 NSG flow log (the storage account is in a different resource group from the network security group).
  az network watcher flow-log create --name 'myFlowLog' --nsg 'myNSG' --resource-group 'myResourceGroup' --storage-account '/subscriptions/aaaa0a0a-bb1b-cc2c-dd3d-eeeeee4e4e4e/resourceGroups/StorageRG/providers/Microsoft.Storage/storageAccounts/myStorageAccount' --location 'chinaeast'


• 启用 NSG 流日志和流量分析功能：

  # Create a traffic analytics workspace.
  az monitor log-analytics workspace create --name 'myWorkspace' --resource-group 'myResourceGroup' --location 'chinaeast'

  # Create a version 1 NSG flow log and enable traffic analytics for it.
  az network watcher flow-log create --name 'myFlowLog' --nsg 'myNSG' --resource-group 'myResourceGroup' --storage-account 'myStorageAccount' --traffic-analytics true --workspace 'myWorkspace' --location 'chinaeast'


  如果存储帐户位于与网络安全组不同的资源组中，请使用存储帐户的资源 ID 而不是其名称。

若要为流日志启用流量分析，请执行以下步骤：

1. 在门户顶部的搜索框中，输入网络监视工具。 从搜索结果中选择 Network Watcher。

2. 在“日志”下，选择“流日志”。

3. 在 Network Watcher |流日志，选择要为其启用流量分析的流日志。

4. 在“流日志设置”的“流量分析”下，选中“启用流量分析”复选框。

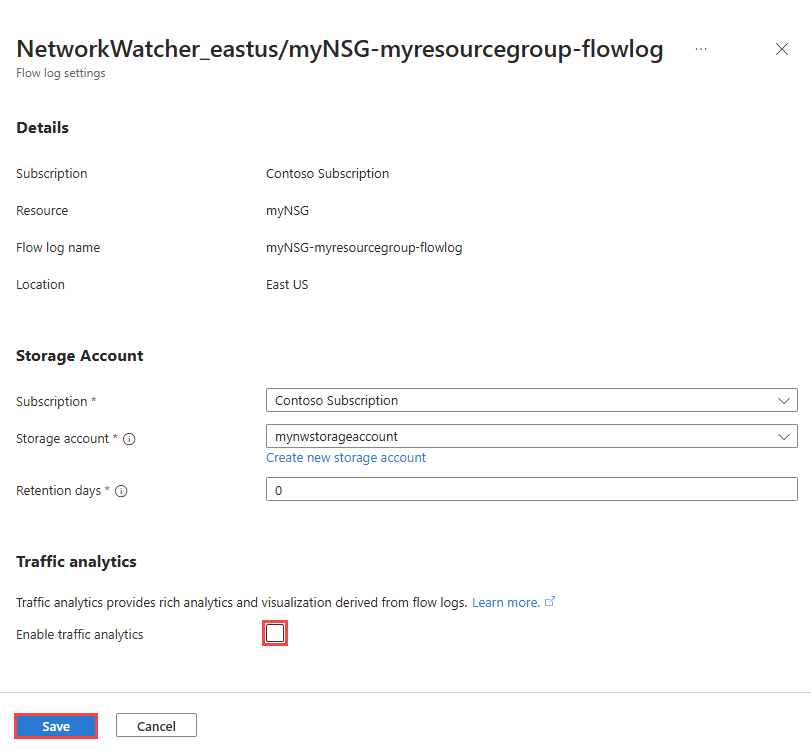

   < c2 >< c1 >< c0 >< sb0 >显示如何在 Azure 门户中为现有的流日志启用流量分析的截图。< /sb0 >< /c0 >< /c1 >< /c2 >

5. 输入或选择下列值：

   设置	价值
   订阅	选择Log Analytics工作区的Azure订阅。
   Log Analytics工作区	选择Log Analytics工作区。 默认情况下，Azure门户会在 defaultresourcegroup-{Region} 资源组中创建 DefaultWorkspace-{SubscriptionID}-{Region} Log Analytics 工作区。
   流量日志记录间隔	选择所需的处理间隔，可用选项包括：每小时和每 10 分钟。 默认处理间隔为每小时。 有关详细信息，请参阅流量分析。



6. 选择保存以应用更改。

若要为流日志禁用流量分析，请执行前面的步骤 1-3，然后取消选中“启用流量分析”复选框，并选择“保存”。

Screenshot，演示如何在 Azure portal.

若要在流日志资源上启用流量分析，请使用 Set-AzNetworkWatcherFlowLog cmdlet：

# Place the network security group properties into a variable.
$nsg = Get-AzNetworkSecurityGroup -Name 'myNSG' -ResourceGroupName 'myResourceGroup'

# Place the storage account properties into a variable.
$sa = Get-AzStorageAccount -Name 'myStorageAccount' -ResourceGroupName 'myResourceGroup'

# Place the workspace configuration into a variable.
$workspace = Get-AzOperationalInsightsWorkspace -Name 'myWorkspace' -ResourceGroupName 'myResourceGroup'

# Update the NSG flow log.
Set-AzNetworkWatcherFlowLog -Enabled $true -Name 'myFlowLog' -Location 'chinaeast' -TargetResourceId $nsg.Id -StorageId $sa.Id -EnableTrafficAnalytics -TrafficAnalyticsWorkspaceId $workspace.ResourceId -FormatVersion 2

若要在流日志资源上禁用流量分析并继续生成流日志并将其保存到存储帐户，请使用 Set-AzNetworkWatcherFlowLog cmdlet：

# Place the network security group properties into a variable.
$nsg = Get-AzNetworkSecurityGroup -Name 'myNSG' -ResourceGroupName 'myResourceGroup'

# Place the storage account configuration into a variable.
$sa = Get-AzStorageAccount -Name 'myStorageAccount' -ResourceGroupName 'myResourceGroup'

# Update the NSG flow log.
Set-AzNetworkWatcherFlowLog -Enabled $true -Name 'myFlowLog' -Location 'chinaeast' -TargetResourceId $nsg.Id -StorageId $sa.Id -FormatVersion 2

若要在流日志资源上启用流量分析，请使用 az network watcher flow-log update 命令：

# Update the NSG flow log.
az network watcher flow-log update --name 'myFlowLog' --nsg 'myNSG' --resource-group 'myResourceGroup' --storage-account 'myStorageAccount' --traffic-analytics true --workspace 'myWorkspace' --log-version '2'

若要在流日志资源上禁用流量分析，并继续生成流日志并将其保存到存储帐户，请使用 az network watcher flow-log update 命令：

# Update the NSG flow log.
az network watcher flow-log update --name 'myFlowLog' --nsg 'myNSG' --resource-group 'myResourceGroup' --storage-account 'myStorageAccount' --traffic-analytics false --log-version '2'

1. 在门户顶部的搜索框中，输入网络监视工具。 从搜索结果中选择 Network Watcher。

2. 在“日志”下，选择“流日志”。

3. 选择“订阅等于”筛选器，以选择一个或多个订阅。 可以应用其他筛选器，例如 Location 等于 列出区域中的所有流日志。

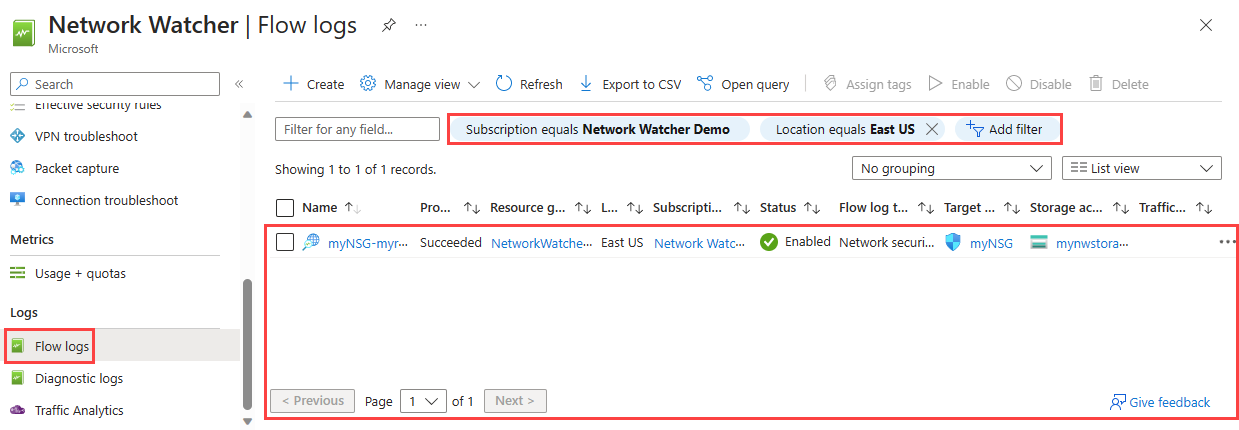

   截图显示如何使用筛选器列出订阅中的所有现有流日志，使用 Azure portal。

使用 Get-AzNetworkWatcherFlowLog cmdlet 列出订阅中特定区域中的所有流日志资源：

# Get all flow logs in China East region.
Get-AzNetworkWatcherFlowLog -Location 'chinaeast' | format-table Name

使用 az network watcher flow-log list 命令列出订阅中特定区域中的所有流日志资源：

# Get all flow logs in China East region.
az network watcher flow-log list --location 'chinaeast' --out table

1. 在门户顶部的搜索框中，输入网络监视工具。 从搜索结果中选择 Network Watcher。

2. 在“日志”下，选择“流日志”。

3. 在 Network Watcher |流日志，选择要查看的流日志。

4. 在“流日志设置”中，可以查看流日志资源的设置。



5. 选择“取消”关闭设置页，无需进行更改。

使用 Get-AzNetworkWatcherFlowLog cmdlet 查看流日志资源的详细信息：

# Get the details of a flow log.
Get-AzNetworkWatcherFlowLog -Name 'myFlowLog' -Location 'chinaeast'

使用 az network watcher flow-log show 命令查看流日志资源的详细信息：

# Get the details of a flow log.
az network watcher flow-log show --name 'myFlowLog' --resource-group 'NetworkWatcherRG' --location 'chinaeast'

1. 在门户顶部的搜索框中，输入“存储帐户”。 从搜索结果中选择“存储帐户”Storage accounts。

2. 选择用于存储日志的存储帐户。

3. 在“数据存储”下，选择“容器”。

4. 选择 insights-logs-networksecuritygroupflowevent 容器。

5. 在 insights-logs-networksecuritygroupflowevent 中，依次浏览文件夹层次结构，直到找到你想下载的 PT1H.json 文件。 NSG 流日志文件遵循以下路径：

   https://{storageAccountName}.blob.core.chinacloudapi.cn/insights-logs-networksecuritygroupflowevent/resourceId=/SUBSCRIPTIONS/{subscriptionID}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/{NetworkSecurityGroupName}/y={year}/m={month}/d={day}/h={hour}/m=00/macAddress={macAddress}/PT1H.json


6. 选择 文件右侧的省略号“...”，然后选择“下载”PT1H.json。

若要从存储帐户下载虚拟网络流日志，请使用 Get-AzStorageBlobContent cmdlet。 有关详细信息，请参阅下载 blob。

NSG 流日志文件保存到存储账户的路径为：

https://{storageAccountName}.blob.core.chinacloudapi.cn/insights-logs-networksecuritygroupflowevent/resourceId=/SUBSCRIPTIONS/{subscriptionID}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/{NetworkSecurityGroupName}/y={year}/m={month}/d={day}/h={hour}/m=00/macAddress={macAddress}/PT1H.json

若要从存储帐户下载虚拟网络流日志，请使用 az storage blob download 命令。 有关详细信息，请参阅下载 blob。

NSG 流日志文件保存到存储账户的路径为：

https://{storageAccountName}.blob.core.chinacloudapi.cn/insights-logs-networksecuritygroupflowevent/resourceId=/SUBSCRIPTIONS/{subscriptionID}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYGROUPS/{NetworkSecurityGroupName}/y={year}/m={month}/d={day}/h={hour}/m=00/macAddress={macAddress}/PT1H.json

1. 在门户顶部的搜索框中，输入Network Watcher。 从搜索结果中选择 Network Watcher。

2. 在“日志”下，选择“流日志”。

3. 在 Network Watcher |流日志，选中要禁用的流日志复选框。

4. 选择 “禁用”。

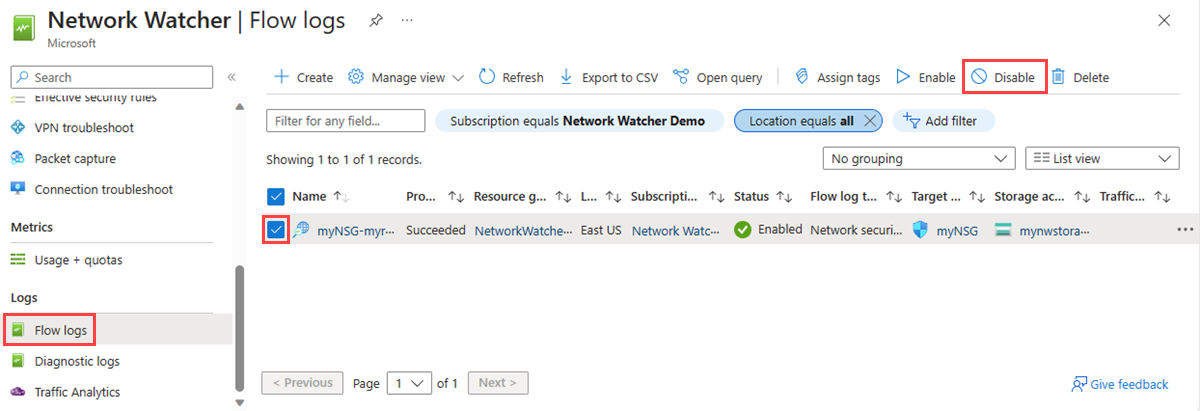

   截图显示如何在 Azure 门户中禁用流日志。

使用 Set-AzNetworkWatcherFlowLog cmdlet 禁用流日志：

# Place the network security group properties into a variable.
$nsg = Get-AzNetworkSecurityGroup -Name 'myNSG' -ResourceGroupName 'myResourceGroup'

# Place the storage account properties into a variable.
$sa = Get-AzStorageAccount -Name 'myStorageAccount' -ResourceGroupName 'myResourceGroup'

# Update the NSG flow log.
Set-AzNetworkWatcherFlowLog -Enabled $false -Name 'myFlowLog' -Location 'chinaeast' -TargetResourceId $nsg.Id -StorageId $sa.Id

使用 az network watcher flow-log update 命令禁用流日志：

# Disable the flow log.
az network watcher flow-log update --name 'myFlowLog' --nsg 'myNSG' --resource-group 'myResourceGroup' --storage-account 'myStorageAccount' --enabled false

1. 在门户顶部的搜索框中，输入Network Watcher。 从搜索结果中选择 Network Watcher。

2. 在“日志”下，选择“流日志”。

3. 在 Network Watcher |流日志，选中要删除的流日志复选框。

4. 选择 删除。

   截图显示如何在 Azure 门户中删除流日志。

若要删除流日志资源，请使用 Remove-AzNetworkWatcherFlowLog cmdlet：

# Delete the flow log.
Remove-AzNetworkWatcherFlowLog -Name 'myFlowLog' -Location 'chinaeast'

若要删除流日志资源，请使用 az network watcher flow-log delete 命令：

# Delete the flow log.
az network watcher flow-log delete --name 'myFlowLog' --location 'chinaeast' --no-wait 'true'
