使用 Azure Monitor 监视 Azure 路由服务器

Azure 路由服务器通过 Azure Monitor 提供全面的监视功能，使你能够跟踪性能、监视 BGP 对等连接和分析路由传播。 本文介绍如何访问和解释路由服务器指标，以保持最佳网络性能。

Azure Monitor 为所有 Azure 服务提供集中监视，包括实时指标、警报功能和路由服务器部署的诊断见解。

先决条件

在开始监视路由服务器之前，请确保：

• 具有活动订阅的 Azure 帐户。 创建试用帐户。
• 现有的 Azure 路由服务器部署。 如果需要创建路由服务器，请参阅创建和配置 Azure 路由服务器。
• 在 Azure 门户中查看指标的适当权限（Monitoring Reader 角色或更高角色）。

访问路由服务器指标

若要在 Azure 门户中查看 Azure 路由服务器指标，请执行以下作：

1. 登录到 Azure 门户。

2. 导航至您的路由服务器资源。

3. 在左侧导航窗格中的 “监视”下，选择“ 指标”。

4. 在指标资源管理器中，从 “指标 ”下拉列表中选择一个指标。 默认聚合根据指标类型自动应用。



了解聚合类型

Azure Monitor 指标资源管理器支持多种聚合类型进行数据分析。 每个路由服务器指标都使用建议的聚合类型来获得准确的见解：

• 总和：聚合间隔期间捕获的所有值的总数
• 计数：聚合间隔期间捕获的度量数
• 平均值：聚合间隔期间捕获的所有指标值的平均值
• 最小值：聚合间隔期间捕获的最小值
• 最大值：聚合间隔期间捕获的最大值

有关聚合类型的详细信息，请参阅 Azure Monitor 指标图表中的聚合。

可用指标

下表介绍了可用于 Azure 路由服务器监视的指标：

监视特定指标

以下部分提供有关每个路由服务器指标以及如何解释数据的详细信息。

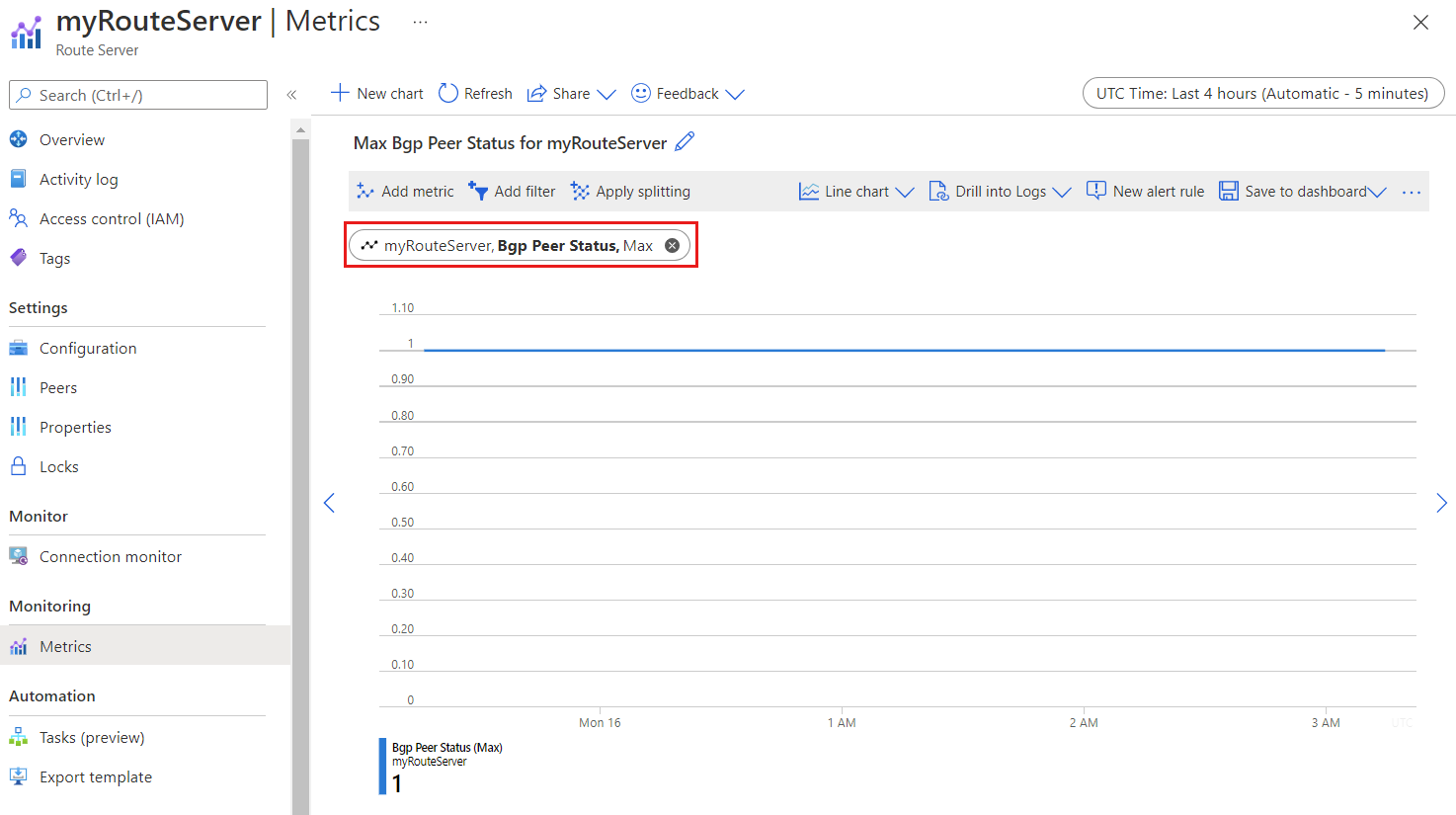

BGP 对等状态

建议的聚合类型：最大值

BGP 对等状态指标指示路由服务器与网络虚拟设备（NVA）之间的连接状态。 此二进制指标使用以下值：

• 1：建立 BGP 会话并正常运行
• 0：BGP 会话已关闭或不可用

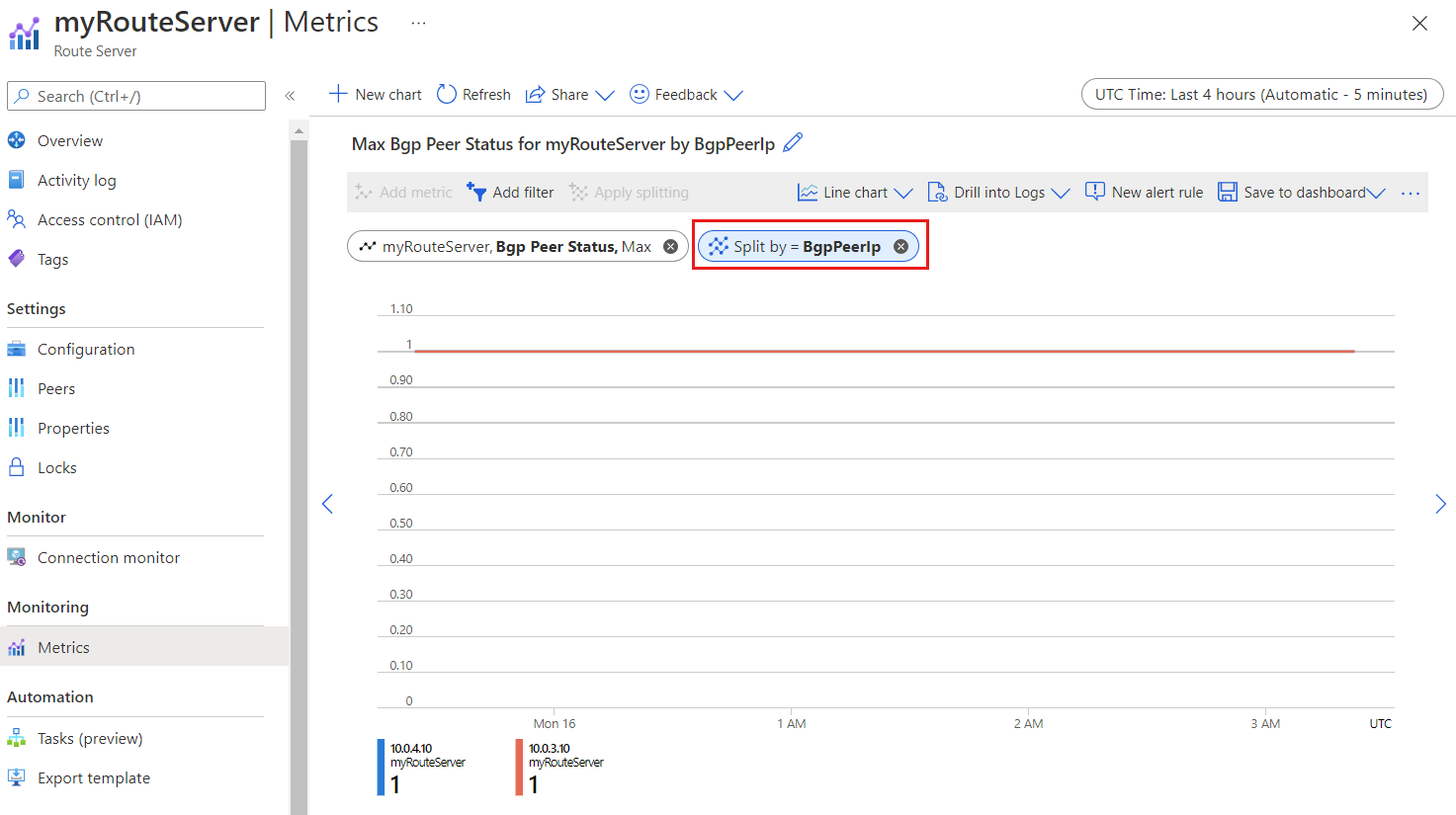

监视单个 BGP 对等方

若要查看特定 NVA 对等方的 BGP 状态，

1. 在指标图表中，选择“ 应用拆分”。
2. 从维度列表中选择 BgpPeerIp 。
3. 图表为每个 BGP 对等 IP 地址分别绘制了单独的线条。

播发到对等机的路由计数

建议的聚合类型：最大值

此指标显示路由服务器向 NVA 对等机播发的路由数量。 监视此指标以了解路由传播，并验证预期路由是否与网络设备共享。

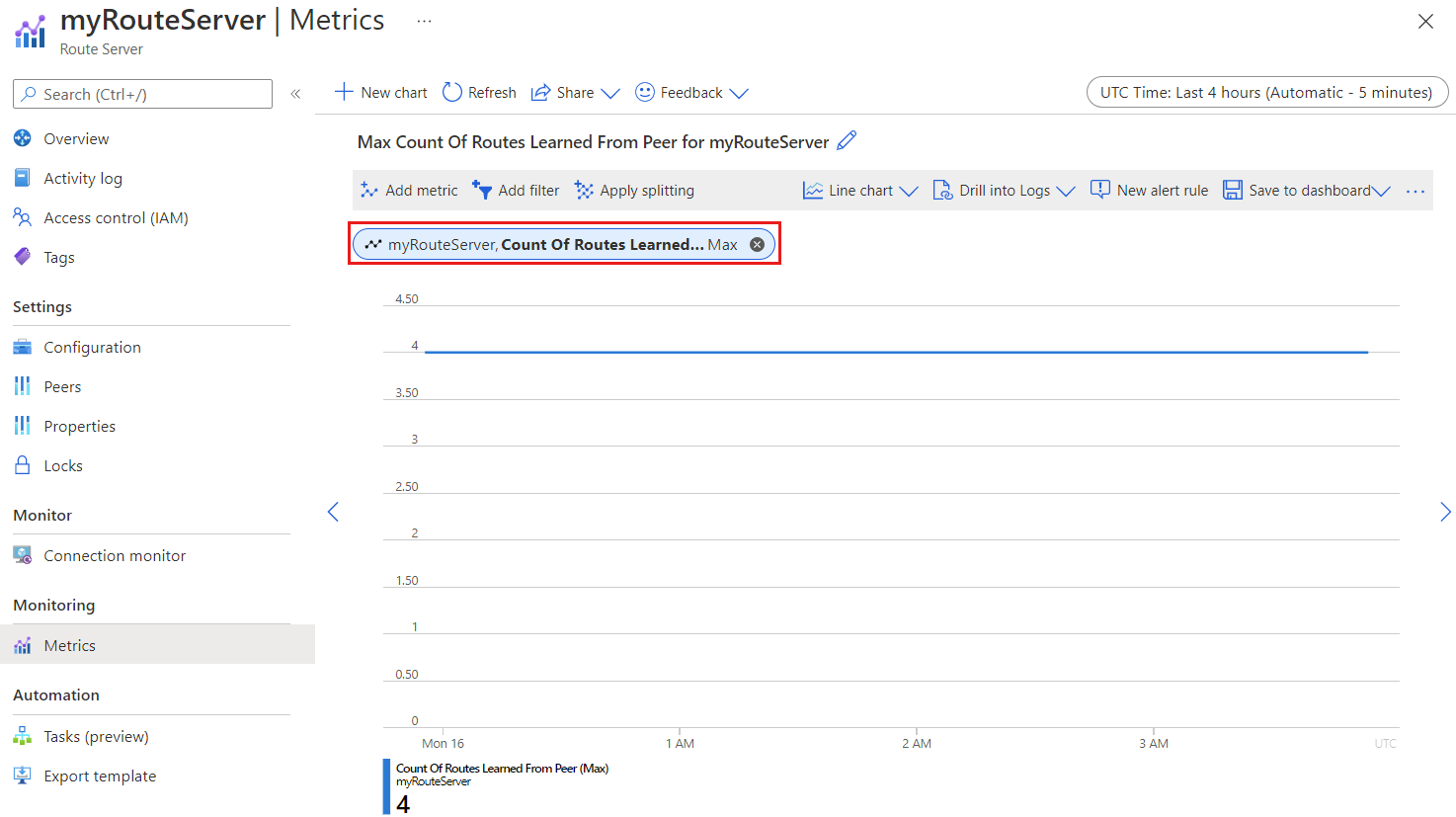

从对等机获知的路由计数

建议的聚合类型：最大值

此指标显示路由服务器从 NVA 对等方学习的路由数。 使用此度量来监视路由学习并确保网络设备正确通告其路由。

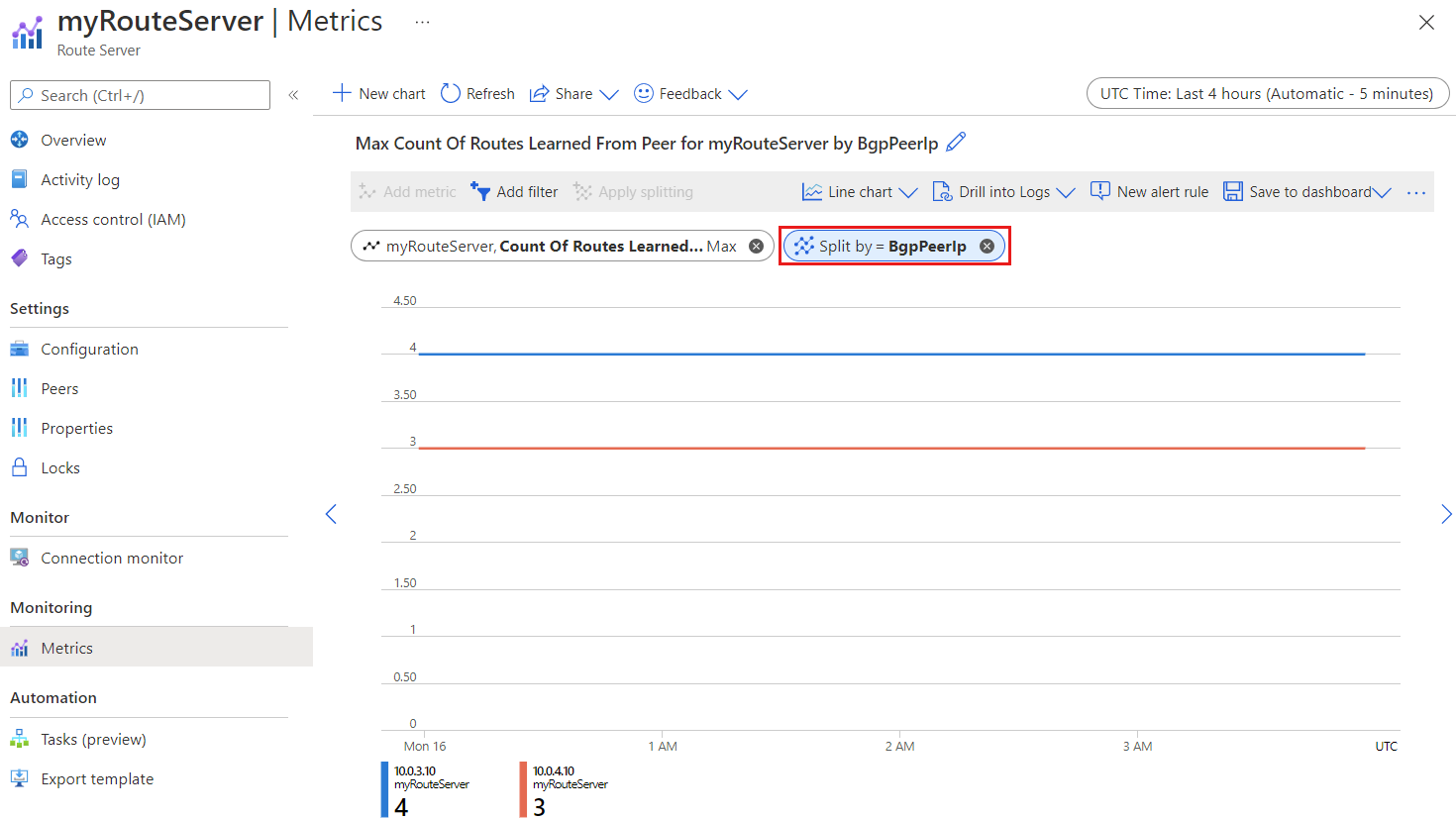

监视来自特定对等方的路由

查看从单个 NVA 对等方学习的路由：

1. 在指标图表中，选择“ 应用拆分”。
2. 从维度列表中选择 BgpPeerIp 。
3. 该图表分别显示了每个对等机对应的路由数量。

设置监视警报

若要主动监视路由服务器部署，请考虑为关键指标创建警报：

1. BGP 会话断开：当 BGP 对等状态为 0 时发出警报
2. 路由计数异常：当路由计数明显偏离基线时发出警报
3. 对等可用性：当特定关键节点不可用时发出警报

有关创建警报的详细步骤，请参阅 Azure Monitor 中的“创建指标警报”。

使用指标进行故障排除

使用路由服务器指标诊断常见问题：

• BGP 连接问题：检查 BGP 对等状态并验证网络连接
• 缺少路由：比较播发的路由计数与获知的路由计数，以辨别播发问题
• 性能问题：监视路由计数并与服务限制进行比较
• 特定于对等的问题：使用维度拆分来隔离单个 NVA 的问题
