将运行Storage Spaces Direct的Azure virtual machines复制到另一个区域

本文介绍如何为运行Storage Spaces Direct的Azure virtual machines启用灾难恢复。

Storage Spaces Direct（S2D）是软件定义的存储，可以用于在Azure上创建 来宾群集的方法。 Azure中的来宾群集是由基础设施即服务 (IaaS) 虚拟机组成的故障转移群集。 它允许托管的虚拟机负载在来宾群集之间进行故障转移，从而实现应用程序的可用性 SLA，比单个 Azure 虚拟机能够提供的更高。 在虚拟机托管关键应用程序（如 SQL 或横向扩展文件服务器）的情况下，它非常有用。

使用 Storage Spaces Direct 进行灾难恢复

在典型方案中，你可以在 Azure 上的来宾集群中使用虚拟机，为你的应用程序（例如横向扩展文件服务器）提供更高的复原能力。 虽然此配置为应用程序提供了更高的可用性，但你还希望通过对任何区域级别故障使用Site Recovery来保护这些应用程序。 Site Recovery 将数据从一个区域复制到另一个 Azure 区域，并在发生故障转移时在灾难恢复区域启动群集。

下图显示了使用 Storage Spaces Direct 的双节点Azure虚拟机故障转移群集。

• 在 Windows 故障转移群集中的两台 Azure 虚拟机中，每台虚拟机都有两个或更多的数据磁盘。
• S2D 同步数据磁盘上的数据，并将已同步的存储显示为存储池。
• storage池作为群集共享卷（CSV）呈现给故障转移群集。
• 故障转移群集对数据驱动器使用 CSV。

灾难恢复注意事项

1. 为群集设置 云见证 时，请将见证服务器保留在灾难恢复区域中。
2. 如果将虚拟机故障转移到灾难恢复区域中与源区域不同的子网，则在故障转移后需要更改集群 IP 地址。 若要更改群集的 IP，请使用 Site Recovery 恢复计划脚本。

为 S2D 群集启用站点恢复

1. 在恢复服务保管库中，选择 “+复制副本”。

2. 选择群集中的所有节点，并将其作为 Multi-VM 一致性组的一部分。

3. 选择关闭应用程序一致性的复制策略*（仅提供崩溃一致性支持）。

4. 启用复制。

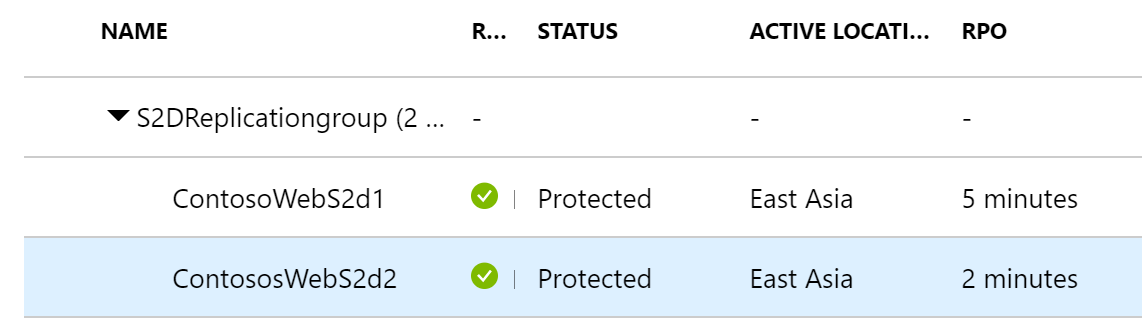

5. 转到已复制的项目，可以看到两个虚拟机的状态。

6. 虚拟机都受到保护，并且显示为属于多 VM 一致性组。



创建恢复计划

恢复计划支持在故障转移期间对多层应用程序中的各个层进行排序。 排序有助于保持应用程序一致性。 为多层 Web 应用程序创建恢复计划时，请使用 Site Recovery 完成 创建恢复计划中所述的步骤。

将虚拟机添加到故障转移组中

1. 通过添加虚拟机创建恢复计划。
2. 选择自定义以对虚拟机进行分组。 默认情况下，所有virtual machines都是 Group 1 的一部分。

将脚本添加到恢复计划

为了使应用程序正常运行，可能需要在故障转移后或测试故障转移期间对 Azure 虚拟机执行一些操作。 您可以自动执行一些故障转移后的操作。 例如，我们将附加负载均衡器并更改群集 IP。

虚拟机的故障转移

需要使用 Site Recovery 恢复计划对虚拟机的两个节点进行故障转移。

运行故障转移测试

1. 在Azure portal中，选择恢复服务保管库。
2. 选择创建的恢复计划。
3. 选择“测试故障转移”。
4. 若要启动测试故障转移过程，请选择恢复点和 Azure 虚拟网络。
5. 辅助环境启动后，执行验证。
6. 验证完成后，若要清理故障转移环境，请选择“ 清理测试故障转移”。

有关详细信息，请参阅 在 Site Recovery 中测试 Azure 故障转移。

运行故障转移

1. 在Azure portal中，选择恢复服务保管库。
2. 选择为 SAP 应用程序创建的恢复计划。
3. 选择 故障转移。
4. 若要启动故障转移过程，请选择恢复点。

有关详细信息，请参阅Site Recovery 中的 Failover。

后续步骤

• 了解更多关于故障切换回退的运行。
