了解Azure 流分析中的时间处理

Azure 流分析中的时间处理是一组机制，用于根据流式处理事件发生的时间与到达的时间来确定时间戳、排序和处理方式。 本文介绍如何做出设计选择，以解决Azure 流分析作业中的实际时间处理问题。 时间处理设计决策与事件排序因素密切相关。

后台时间概念

为了更好地讨论，我们来定义一些背景概念。

• 事件时间：原始事件发生的时间。 例如，当高速公路上行驶的汽车接近收费站时。

• 处理时间：事件到达处理系统时且被观察到的时间。 例如，收费站传感器看到汽车时，计算机系统需要一些时间来处理数据。

• 水印：一个事件时间标记，指示流式处理处理器引入事件的时间点。 通过水印，系统能够指示事件引入过程的明确进度。 流式传输的性质决定了事件数据的传入永远不会停止，因此水印指示的是流式传输中某个时点的进度。

  水印概念很重要。 水印允许Azure 流分析确定系统何时能够生成不需要收回的完整、正确和可重复的结果。 该处理过程能够以可预测和可重复的方式完成。 例如，如果需要对某些错误处理条件进行重新计数，则水印是安全的起点和终点。

有关此主题的更多资源，请参阅 Tyler Akidau 的博客文章流式处理 101 和流式处理 102。

选择最佳开始时间

Azure 流分析提供两种选择来选取事件时间：到达时间和应用程序时间。

到达时间

当事件到达来源时，会在输入源中指定到达时间。 可以通过事件中心输入的 EventEnqueuedUtcTime 属性访问到达时间，通过 IoT 中心 输入的 IoTHub.EnqueuedTime 属性，以及通过 blob 输入的 BlobProperties.LastModified 属性。

默认选项为使用到达时间，该时间最适用于数据存档方案。这种情况下，不需要时态逻辑。

应用程序时间（也称为事件时间）

生成事件时，会分配应用程序时间。应用程序时间是事件有效负载的一部分。 若要按应用程序时间处理事件，可在 SELECT 查询中使用“Timestamp by”子句。 如果缺少“Timestamp by”，则会按到达时间处理事件。

如果需要使用时态逻辑来说明源系统或网络中的延迟，则必须在有效负载中使用时间戳。 可在 SYSTEM.TIMESTAMP 中查看分配给事件的时间。

Azure 流分析 中时间的进展方式

如果使用应用程序时间，时间进度基于传入的事件。 流式传输处理系统很难知道是否不存在事件或者事件是否延迟。 因此，Azure 流分析为每个输入分区使用以下方式生成启发式水印：

• 当有任何传入事件时，水印是迄今为止Azure 流分析处理过的最大事件时间减去乱序容忍窗口的大小。

• 没有事件传入时，水印是当前估计到达时间与延迟到达容错时段之差。 估计到达时间是从上次观察到输入事件起经过的时间与该输入事件的到达时间之和。

  只能估计到达时间，因为实时到达时间是在输入事件代理（如事件中心或IoT 中心）上生成的，而不是在处理事件的Azure 流分析 VM 上生成。

除了生成水印之外，此设计还有其他两个用途：

1. 无论是否有传入事件，系统都能及时生成结果。

   可以控制输出结果呈现的及时程度。 在 Azure 门户中，在流分析作业的 Event 排序页上，可以配置无序事件设置。 在配置该设置时，应权衡事件流中的时效性与无序事件的容错程度。

   延迟到达容忍时间窗是必要的，以便即使在没有传入事件的情况下，仍能继续生成水印。 有时，可能存在无事件传入的时段，例如，当事件输入流的内容非常稀少时。 在输入事件中转站中使用多个分区会导致这一问题变得更加严重。

   当输入较少且使用多个分区时，没有延迟到达容错时段的流式数据处理系统可能会受到延迟输出的影响。

2. 系统行为必须是可重复的。 重复性是流式数据处理系统的重要属性。

   水印是根据到达时间和应用程序时间生成的。 两者都保留在事件代理器中，因此可以重复。 在没有事件的情况下，如果需要估计到达时间，Azure 流分析会记录这个估计到达时间，以便在重播期间用于故障恢复的重复性。

选择将 到达时间 用作事件时间时，无需配置无序容错和延迟到达容错。 由于 到达时间 确保在输入事件代理中增加，因此 Azure 流分析 忽略了这些配置。

延迟到达的事件

根据延迟到达容错窗口的定义，对于每个传入事件，Azure 流分析将 事件时间与 到达时间进行比较。 如果事件时间在容错时段之外，则可以将系统配置为删除事件或调整事件的时间以在容错范围内。

生成水印之后，服务可能会接收事件时间小于水印的事件。 可以将服务配置为“删除”这些事件，或将事件的时间“调整”为水印值。

调整时，将事件的“System.Timestamp”设置为新值，但“事件时间”字段本身不会更改。 此调整是唯一存在后列现象的情况：事件的“System.Timestamp”与事件时间字段中的值不同，且可能导致产生意外的结果。

使用子流处理时间变化

启发式水印生成机制指的是，Azure 流分析 使用最大观测时间戳减去容错窗口的方式来跟踪事件时间的进度。在大多数情况下，这种机制在时间基本同步于各个事件发送方之间的情况下运行良好。 但在现实生活中，尤其是在许多 IoT 方案中，系统对事件发送方的时钟几乎无法控制。 事件发送方可以是各种部署在现场的 IoT 设备，这些设备可能具有不同版本的硬件和固件。

Azure 流分析没有使用对输入分区中的所有事件的全局水印，而是使用名为 substreams 的另一种机制。 通过编写包含“TIMESTAMP BY”子句和关键字“OVER”的作业查询，可以在作业中利用子流。 要指定子流，请在“OVER”关键字后面提供关键列名称（例如，），以便系统按该列应用时间策略。 每个子流都有自己独立的水印。 在处理事件发送方之间的较大时钟偏差或网络延迟时，此机制有助于及时生成输出。

使用子流时，Azure 流分析将延迟到达容错窗口应用于传入事件。 延迟到达容忍值决定了不同子流之间允许的最大间隔。 例如，如果设备 1 位于时间戳 1，而设备 2 位于时间戳 2，最大延迟到达容错为 Timestamp 2 减去时间戳 1。 默认延迟到达容错设置为 5 秒，对于具有不同时间戳的 IoT 设备来说，这可能太小。 从 5 分钟开始，并根据设备时钟倾斜模式进行调整。

提前到达的事件

提前到达窗口是一个固定的 5 分钟容差，用于确定事件相对于其事件时间可以提前多早到达，然后Azure 流分析会将其丢弃。 此窗口与延迟到达容错窗口不同。

由于Azure 流分析保证完成结果，因此只能将作业开始时间指定为作业的第一个输出时间，而不是输入时间。 作业开始时间是必需的，以便系统处理整个时间窗口，而不仅仅是从中间开始处理。

Azure 流分析 从查询规范中派生出开始时间。 但是，由于输入事件中转站仅按到达时间编制索引，因此系统必须将开始事件时间转换为到达时间。 系统可以从输入事件中转站中的这一时点开始处理事件。 由于提前到达时段的限制，这一转换很简单：开始事件时间减去 5 分钟的提前到达时段。 此计算还意味着系统会删除事件时间比到达时间早 5 分钟的所有事件。 删除事件时，提前输入事件指标是递增的。

无论从何处开始输出，此概念都可确保可重复处理。 如果不借助这种机制，就不可能像许多其他流式处理系统声称的那样保证可重复性。

事件排序时间容错的副作用

Azure 流分析作业有多个事件排序选项。 可以在 Azure 门户中配置两个设置：无序事件 设置（无序容错），以及 晚到事件 设置（延迟到达容错）。 “提前到达”容错是固定的，无法调整。 Azure 流分析使用这些时间策略来提供强有力的保证。 但是，这些设置确实会产生一些意想不到的影响：

1. 意外过早发送事件。

   早期事件通常不应输出。 如果发送方的时钟运行得太快，则早期事件可能会发送到输出。 所有提前到达的事件都会被丢弃，所以你不会在输出中看到它们。

2. 将旧事件发送到要由Azure 流分析处理的事件中心。

   尽管旧事件最初可能看起来无害，但由于延迟到达容忍度的应用，旧事件可能会被删除。 如果事件太旧，System.Timestamp 值将在事件引入期间发生更改。 由于此行为，Azure 流分析更适用于近实时事件处理方案，而不是历史事件处理方案。 在某些情况下，可以将“延迟到达的事件”时间设置为最大可能值（20 天）以解决此问题。

3. 输出似乎有所延迟。

   在计算的时间生成第一个水印：系统迄今观察到的“最大事件时间”减去无序容错时段。 默认情况下，无序容错配置为零（00 分 00 秒）。 将无序容错设置为更高的非零时间值时，因计算的第一个水印时间的缘故，会延迟流式作业的第一个输出，延迟时间即为该时间值（或更高值）。

4. 输入非常少。

   如果给定分区中没有任何输入，水印时间计算方式为“到达时间”减去延迟到达容错时段。 因此，如果输入事件不频繁且稀疏，输出可能会因此时间延迟。 “延迟到达的事件”的默认值为 5 秒。 例如，一次发送一个输入事件时，应会产生一定的延迟。 将“延迟到达的事件”窗口设置为较大值时，可能会加重延迟。

5. “System.Timestamp”值与“事件时间”字段中的时间不同 。

   如前所述，系统通过乱序容忍窗口或延迟到达容忍窗口调整事件时间。 已调整事件的 System.Timestamp 值，但未调整 事件时间 字段。 可以使用此标识时间戳已调整的事件。 如果系统由于其中一个容错而更改时间戳，则通常它们相同。

要观察的指标

可以通过Azure 流分析作业指标观察许多事件排序时间容错效果。 以下指标是相关的：

水印延迟详细信息

Azure 流分析通过将处理节点的时钟时间减去其目前所见的最大水印来计算水印延迟指标。 有关详细信息，请参阅 水印延迟。

在正常操作下，此指标值大于 0 可能有多种原因：

1. 流式管道的固有处理延迟。 通常这种延迟是常规性的。

2. 无序容错时段带来延迟，因为水印扣减了容错时段的量。

3. 延迟到达时段带来延迟，因为水印扣减了容错时段的量。

4. 生成指标的处理节点存在时钟偏差。

还有其他一些资源约束可能导致流媒体管道速度变慢。 由于以下原因，水印延迟指标可能会上升：

1. 在Azure 流分析中处理资源不足以处理输入事件量。 若要纵向扩展资源，请参阅了解和调整流式处理单元。

2. 输入事件代理中的吞吐量不足，因此进行了限流。 有关可能的解决方案，请参阅 自动纵向扩展Azure 事件中心吞吐量单位。

3. 输出接收器（如Azure SQL 数据库、Blob 存储或Power BI）未预配足够的容量，因此会受到限制。 可能的解决方案因使用的输出服务而异。

输出事件频率

Azure 流分析使用水印进度作为生成输出事件的唯一触发器。 由于水印派生自输入数据，因此它在故障恢复期间可重复，也可以在用户启动的重新处理中重复。 使用时段化聚合时，该服务仅在时段结束时生成输出。 在某些情况下，你可能希望看到从窗口生成的部分聚合。 Azure 流分析目前不支持部分聚合。

在其他流式处理解决方案中，输出事件可以在各种触发点具体化，具体取决于外部情况。 在某些解决方案中，可以多次生成给定时间窗口的输出事件。 随着输入值的细化，聚合结果会更加准确。 事件可以先进行推测，并随着时间的推移进行修改。 例如，当某个设备从网络离线时，系统可以使用估计值。 稍后，同一设备联机到网络。 然后可以将实际事件数据包含在输入流中。 处理该时段所得到的输出结果会包含更准确的输出内容。

水印示例图

以下图像显示了水印在不同情况下的进展方式。

此表显示了下面制成图表的示例数据。 请注意，事件时间与到达时间会有变化，有时匹配，而有时不匹配。

此图中使用了以下公差：

• 提前到达时段为 5 分钟
• 延迟到达时段为 5 分钟
• 重新排序时段为 2 分钟

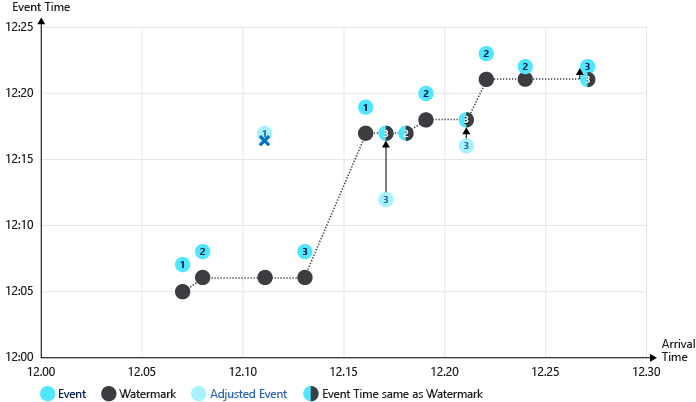

1. 这些事件进展的水印图示：



   图中所示的主要进程：

   1. 第一个事件 (device1) 和第二个事件 (device2) 具有一致的时间，未经过调整即被处理。 水印时间在每个事件上持续计时。

   2. 处理第三个事件 (device1) 时，到达时间 (12:11) 早于事件时间 (12:17)。 事件提前 6 分钟发生，因此该事件由于 5 分钟的提前到达容忍度而被忽略。

      在发生这种事件提前到达的情况下，水印时间不会继续计时。

   3. 第四个事件 (device3) 和第五个事件 (device1) 具有一致的时间，未经过调整即被处理。 水印时间在每个事件上持续计时。

   4. 处理第六个事件（device3）时，到达时间（12：17）和事件时间（12：12）低于水印水平。 事件时间调整为水印级别（12：17）。

   5. 处理第十二个事件 (device3) 时，到达时间 (12:27) 比事件时间 (12:21) 提前 6 分钟。 适用延迟到达策略。 对事件时间进行了调整 (12:22)，该时间高于水印时间 (12:21)，因此不再进行进一步调整。

2. 未应用提前到达策略的水印计时第二图示：



   在此示例中，未应用提前到达策略。 较早到达的异常事件会显着提高水印值。 请注意，在这种情况下不删除第三个事件（deviceId1 时间 12:11），且水印时间提升至 12:15。 因此，第四个事件时间向后调整了 7 分钟（从 12:08 到 12:15）。

3. 在最后一图中，使用了子流（通过 DeviceId）。 跟踪了多个水印，每个流一个水印。 因此，调整时间的事件减少了。
