Azure 虚拟桌面服务体系结构和弹性

Azure 虚拟桌面旨在为组织和用户提供可复原、可靠且安全的服务。 Azure 虚拟桌面的体系结构包含许多组件，构成将用户连接到其桌面和应用的服务。 大多数组件都是由 Microsoft 管理的，但有些组件由客户管理或合作伙伴管理。

Microsoft 为核心功能即服务提供虚拟桌面基础结构 (VDI) 组件。 这些组件包括：

• Web 服务：面向用户的网站和终结点，并将连接信息返回到用户的设备。

• 中转站服务：协调传入连接。

• 网关服务：一种 WebSocket 服务，用于提供远程桌面协议 (RDP) 连接，使用户无论从何处使用其设备进行连接，都能够连接到为其提供桌面和应用的会话主机。

• 资源目录：提供信息以指示 Web 服务哪个数据库保存每个用户所需的连接信息。 根据主机池的部署范围，它要么是服务于一组 Azure 区域的地理数据库，要么是服务于单个 Azure 区域的区域数据库。

• 地理数据库：包含用户预配的每个资源的连接文件 (.rdp) 和图标，用于使用“地理”部署范围创建的主机池。 每个地理数据库都服务于其所属地理区域涵盖的所有 Azure 区域。

• 区域数据库：包含为使用“区域”部署范围创建的主机池的连接文件和图标，并将它们存储在单个 Azure 区域中，而不是跨地域存储。

此外，Azure 虚拟桌面使用其他Azure服务（如Azure 流量管理器和Azure Front Door）将用户定向到最近的Azure 虚拟桌面入口点。

你负责创建和管理会话主机，包括任何操作系统映像自定义和应用程序、虚拟网络连接、复原能力以及这些会话主机的备份和恢复。 还可以提供和管理用户标识，并控制对服务的访问。 可以使用其他 Azure 服务来帮助满足要求，例如：

• 使用 Azure 可用性区域 将会话主机分布在 Azure 区域内物理上彼此分离的数据中心位置中，每个位置都具有独立的电源、冷却和网络。
• Azure 备份，用于备份和还原会话主机。
• 使用 Azure Site Recovery 将会话主机复制到另一个 Azure 区域。
• Azure 顾问，帮助优化 Azure 资源。

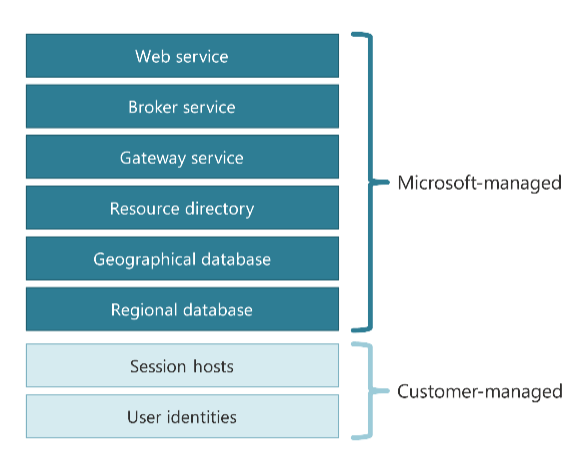

此高层级示意图展示了各组件及其职责：

部署范围

创建主机池时，需要选择部署范围。 部署范围确定 Azure 虚拟桌面将在何处存储该主机池及其相关服务对象的元数据。

Geographical 是原始行为，并且仍然是默认行为。 元数据写入到为包含主机池 Azure 区域的地理区域提供服务的地理数据库中。 区域将元数据写入主机池自己的 Azure 区域内的区域数据库。 地理主机池和区域主机池之间没有功能差异;区别在于元数据的存储位置。

部署范围也适用于工作区、应用程序组和应用附加包。 区域对象和地理对象不能混合使用：区域主机池只能是区域工作区的成员，并且只能包含区域应用程序组，而区域主机池不能加入地理工作区，反之亦然。 在区域主机池中创建的应用程序组自动属于区域。

部署范围在创建对象时设置，之后无法更改。

用户连接

当用户希望在 Azure 虚拟桌面中访问其桌面和应用时，为使连接成功，涉及到多个组件。 有两个单独的序列：

1. 源发现。 源是可供用户使用的桌面和应用的列表。
2. 通过远程桌面协议连接到会话主机。

订阅源发现

在源发现期间，用户可用的桌面和应用将填充在其本地设备上的应用中。 该信息源包含连接所需的全部信息。

源发现过程如下所示：

1. 用户可能位于世界上的任意位置。 Azure 流量管理器根据地理流量路由方法，使用用户设备的源 IP 地址将用户设备路由到最近的 Azure 虚拟桌面 Web 服务实例。

2. Web 服务连接到同一 Azure 区域中的 Azure 虚拟桌面代理服务，以检索用户源的 RDP 文件和应用程序图标。 代理服务连接到同一区域中的 Azure 虚拟桌面地理数据库和资源目录以检索信息。

3. 代理服务连接到资源目录以及在同一 Azure 区域中保存主机池元数据的数据库，该数据库要么是地理数据库，要么（对于部署范围为“区域”的主机池）是该 Azure 区域的区域数据库。

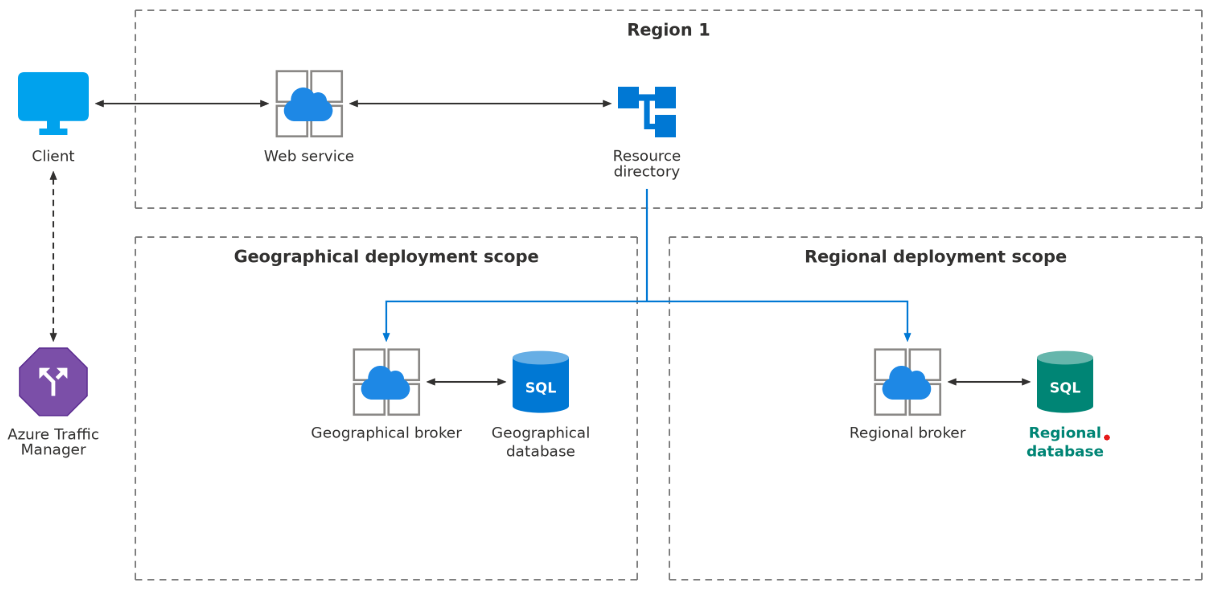

   下面是一个展示单个 Azure 区域中源发现过程的高层级示意图：

地理数据库仅包含位于该地理区域所涵盖的同一 Azure 区域内的主机池中的桌面和应用所需的信息。 区域数据库仅包含该单个 Azure 区域中主机池的桌面和应用程序所需的信息，资源目录会告知 Web 服务连接到代理服务并在任一情况下路由到正确的数据库。

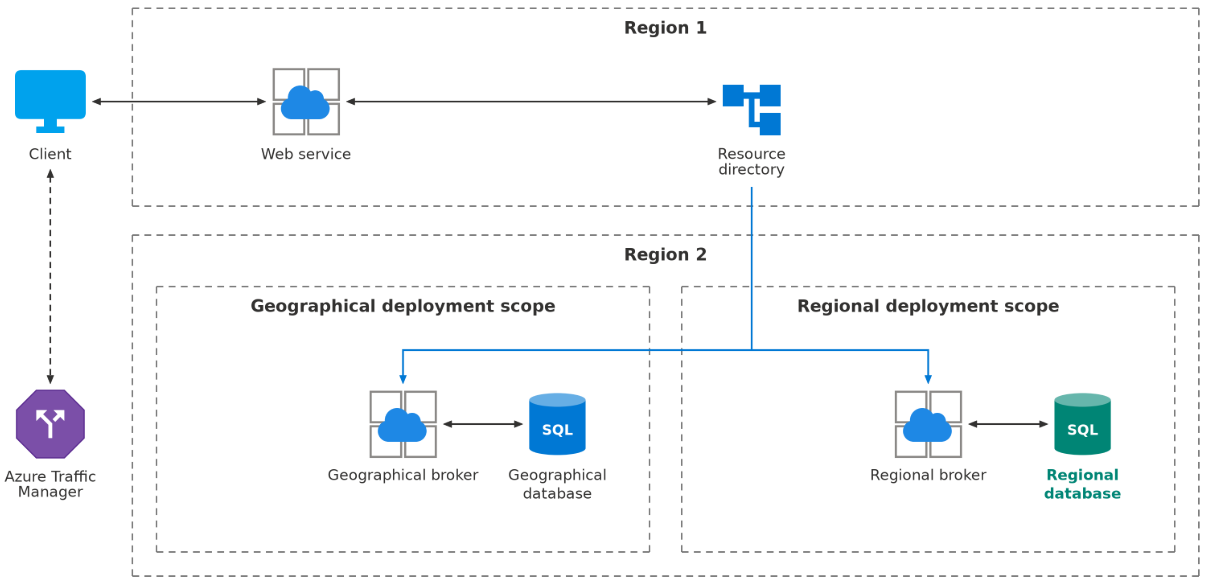

下面是一个简要示意图，其中显示了不同地理位置涵盖的 Azure 区域中主机池的源发现过程：

RDP 连接

当用户从其源列表中连接到桌面或应用时，RDP 连接将按如下方式建立：

1. 所有远程会话都从与 Azure Front Door 的连接开始，这为 Azure 虚拟桌面提供了全局入口点。 Azure Front Door 确定用户设备延迟最低的Azure虚拟桌面网关服务，并将连接定向到它

2. 网关服务连接到同一 Azure 区域中的代理服务。 网关服务可让会话主机位于任何区域，并且仍可供用户访问。

3. 中转站服务接管并协调用户设备与会话主机之间的连接。 中转站服务指示在会话主机上运行的 Azure 虚拟桌面代理连接到用户设备连接的同一网关服务。

4. 此时，根据配置和可用的网络协议，将创建两种连接类型之一：

   1. 反向连接传输：在客户端和会话主机连接到网关服务后，它开始使用客户端和会话主机之间的传输控制协议 (TCP) 中继 RDP 流量。 反向连接传输是默认连接类型。

   2. RDP 短路径：在用户设备与会话主机之间建立基于用户数据报协议 (UDP) 的直接传输，绕过网关服务。

下面是一个展示 RDP 连接过程的概览图：

服务复原能力

Azure 虚拟桌面的设计旨在具备故障恢复能力，并为用户提供可靠的服务。 该服务经过设计，能够容忍单个组件发生故障，并能在发生故障后快速恢复。

Azure 虚拟桌面的 Microsoft 托管组件目前位于大约 40 个 Azure 区域，靠近用户并提供可复原的服务。 复原能力在全球、地区和 Azure 区域中采用以下方式实现：

• Azure 流量管理器将流量定向到 Web 服务，而 Azure Front Door 将流量定向到网关服务。 如果发生服务中断导致 Web 服务或网关服务从一个 Azure 区域不可用，或者发生完整区域中断，则会将流量重定向到最近区域中下一个最近的可用实例。 流量的重定向让用户仍能建立新连接。

• 地理数据库在每个地理位置内使用 Azure SQL 数据库故障转移和数据复制功能。 如果发生数据库中断，数据库会故障转移到次要副本，并恢复正常操作。 在故障转移期间，新连接在故障转移完成之前会失败，但此故障转移不会影响现有连接。

• 区域数据库在单个Azure区域中使用相同的Azure SQL数据库故障转移和数据复制功能。 多个本地副本存储在可用性区域中，元数据将复制到配对区域（如适用），用于跨区域故障转移。 与地理数据库一样，在故障转移期间，会有一小段时间新连接会失败；现有连接不受影响。

• 资源目录、中转站服务、Web 服务和网关服务在 Azure 虚拟桌面的 Microsoft 托管组件所在的每个 Azure 区域中均可用。 每个组件都有多个实例，因此没有单个故障点。 在每个 Azure 区域中，每个组件至少有六个不同的独立实例或群集独立运行，以应对实例故障。

  例如，某个区域部署了足够多的网关服务实例，既能满足需求，也有足够的容量在这些实例发生故障时继续承载负载。 如果网关服务的实例失败，将删除通过该网关服务的特定实例中继的任何基于 TCP 的 RDP 连接。 当这些断开连接的用户重新连接时，其余实例将处理请求并将每个用户重新连接到其现有会话。 网关服务的其他实例处理的其他所有会话都不受影响。

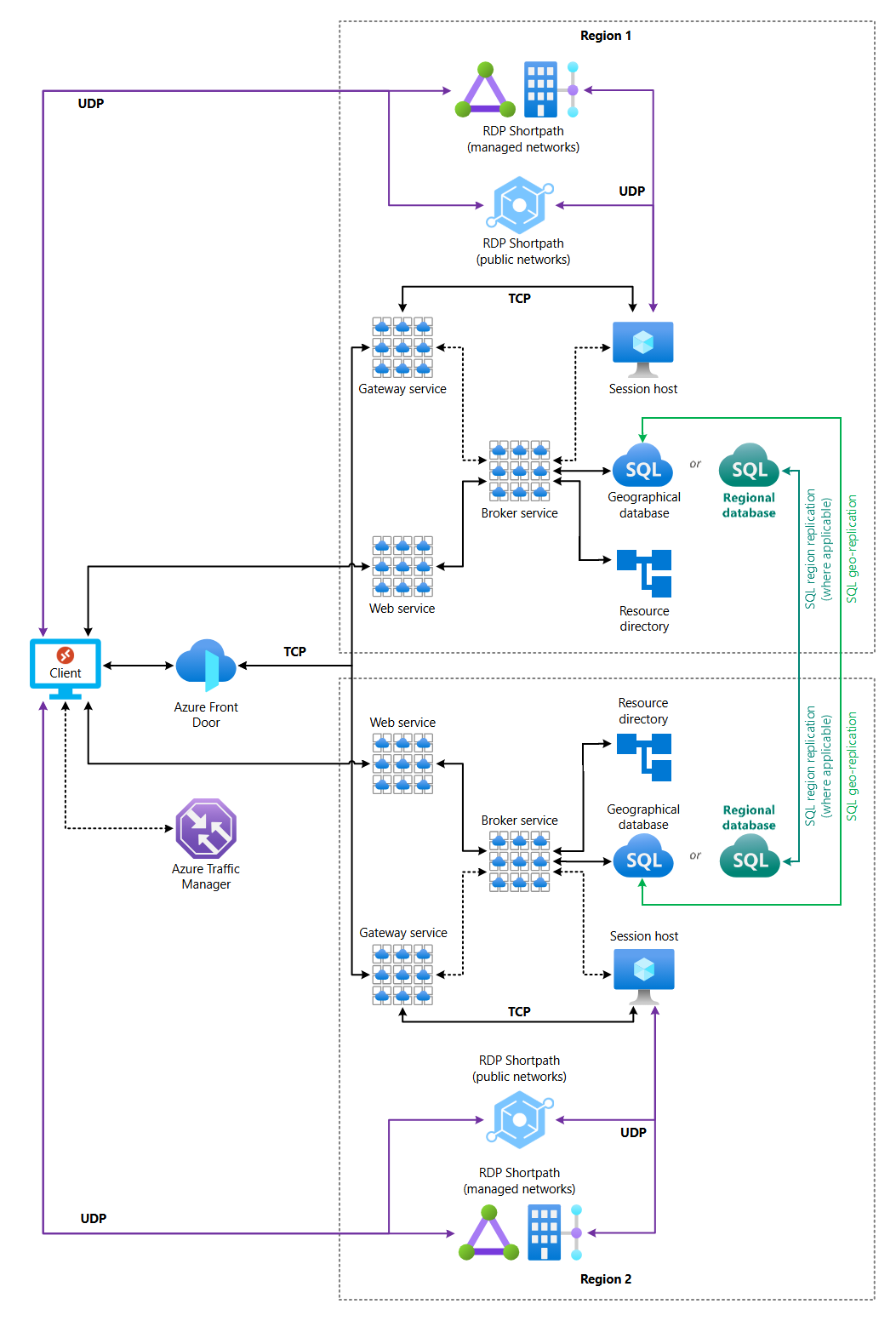

下面是一张高级别示意图，展示了由 Microsoft 管理的各个组件之间如何互连：

Azure 虚拟桌面依赖的其他 Azure 服务本身设计为可复原且可靠。 有关详细信息，请参阅 Azure 流量管理器和 Azure Front Door。

相关内容

若要了解 Azure 虚拟桌面存储服务对象数据的位置，请参阅 Azure 虚拟桌面的数据位置。
