使用 AI 工具链操作器监视和可视化 Azure Kubernetes 服务 (AKS) 上的 AI 推理指标（预览版）

项目
2025-05-09

监视和可观测性在维护 AKS 上的 AI 工作负载部署的高性能和低成本方面起着关键作用。系统和性能指标可见性可能表明底层基础结构的限制，并激励实时调整和优化以减少工作负载中断。监视还提供对资源利用率的宝贵见解，实现计算资源经济高效的管理，并避免过度预配或预配不足。

AI 工具链操作器 (KAITO) 是 AKS 的托管加载项，可简化 AKS 群集上 AI 模型的部署和操作。从 KAITO 版本 0.4.4 开始，vLLM 推理运行时默认在 AKS 托管加载项中启用。 vLLM 展示了可用于评估 KAITO 推理部署的关键系统性能、资源使用情况和请求处理 Prometheus 指标。

重要

AKS 预览功能可在自助服务和自愿选择的基础上启用。预览版按“现状”和“视供应情况”提供，它们不包括在服务级别协议和有限保证范围内。 AKS 预览功能是由客户支持尽最大努力部分覆盖。因此，这些功能并不适合用于生产。有关详细信息，请参阅以下支持文章：

本文介绍如何在 AKS 群集上使用 Azure 托管 Prometheus 和 Azure 托管 Grafana，通过 AI 工具链操作器的加载项（预览版）监控和可视化 vLLM 推理指标。

在您开始之前

本文假设你有现有 AKS 群集。如果没有群集，请使用 Azure CLI、 Azure PowerShell 或 Azure 门户创建群集。
安装并配置了 Azure CLI 版本 2.47.0 或更高版本。运行 az --version 即可查找版本。如果需要进行安装或升级，请参阅 [安装 Azure CLI][install-azure-cli]。

先决条件

已安装并配置 Kubernetes 命令行客户端 kubectl。有关详细信息，请参阅安装 kubectl。
在 AKS 群集上启用 AI 工具链操作器加载项。
- 如果已启用 AI 工具链操作器加载项，请将 AKS 群集更新到最新版本以运行 KAITO v0.4.4 或更高版本。
在 AKS 群集上启用 Azure 托管 Prometheus 和 Azure 托管 Grafana。
拥有足够权限以在 Azure 订阅中创建和/或更新 Grafana 实例。

部署 KAITO 推理服务

在此示例中，你将收集 Qwen-2.5-coder-7B-instruct 语言模型的指标。首先在群集上应用以下 KAITO 工作区 CRD：

kubectl apply -f https://raw.githubusercontent.com/Azure/kaito/main/examples/inference/kaito_workspace_qwen_2.5_coder_7b-instruct.yaml

使用 kubectl get 命令跟踪 KAITO 工作区中的实时资源更改。
```
kubectl get workspace workspace-qwen-2-5-coder-7b-instruct -w
```
注释

跟踪 KAITO 推理服务部署时，请注意，计算机就绪情况可能需要长达 10 分钟，工作区就绪情况最多需要 20 分钟，具体取决于模型的大小。

确认推理服务正在运行，并使用 kubectl get svc 命令获取服务 IP 地址。

export SERVICE_IP=$(kubectl get svc workspace-qwen-2-5-coder-7b-instruct -o jsonpath='{.spec.clusterIP}')

echo $SERVICE_IP

向 Azure 托管 Prometheus 展示 KAITO 推理指标

Prometheus 指标默认在 KAITO /metrics 终结点处收集。

将以下标签添加到 KAITO 推理服务，以便 Kubernetes ServiceMonitor 部署检测到它：
```
kubectl label svc workspace-qwen-2-5-coder-7b-instruct App=qwen-2-5-coder
```

创建 ServiceMonitor 资源，以定义抓取 vLLM Prometheus 指标所需的推理服务终结点和配置。通过在 ServiceMonitor 命名空间中部署以下 kube-system YAML 清单，将这些指标导出到 Azure 托管 Prometheus：

cat <<EOF | kubectl apply -n kube-system -f -
apiVersion: azmonitoring.coreos.com/v1
kind: ServiceMonitor
metadata:
  name: prometheus-kaito-monitor
spec:
  selector:
    matchLabels:
      App: qwen-2-5-coder
  endpoints:
  - port: http
    interval: 30s
    path: /metrics
    scheme: http
EOF

创建 ServiceMonitor 后，应会看到以下输出：

servicemonitor.azmonitoring.coreos.com/prometheus-kaito-monitor created

使用 ServiceMonitor 命令确认 kubectl get 部署是否成功运行。
```
kubectl get servicemonitor prometheus-kaito-monitor -n kube-system
```
在 Azure Monitor 工作区中的“托管 Prometheus”下导航到“Prometheus 资源管理器”页，确认已在 Azure 托管 Prometheus 中成功收集 vLLM 指标。
选择“网格”选项卡，并确认存在与名为的作业关联的指标项。workspace-qwen-2-5-coder-7b-instruct

注释

此项的 up 值应为 1，指示 Prometheus 指标已成功从 AI 推理服务终结点中抓取。

可视化 Azure 托管 Grafana 中的 KAITO 推理指标

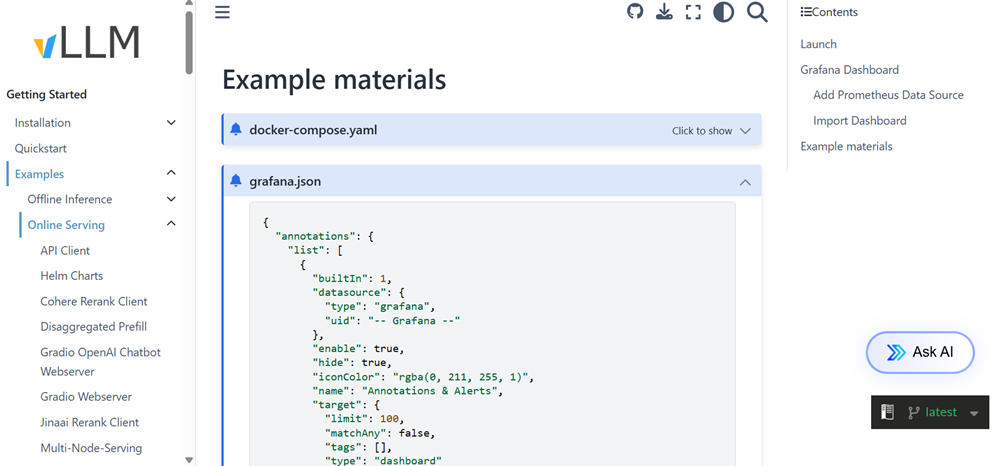

vLLM 项目提供名为 grafana.json 的 Grafana 仪表板配置，用于推理工作负载监视。导航到此页面底部并复制 grafana.json 文件的全部内容。
按照这些步骤将 Grafana 配置导入 Azure 托管 Grafana 中的新仪表板。
导航到“托管 Grafana”终结点，查看可用的仪表板。然后选择名为 vLLM 的新仪表板。
要开始收集所选模型部署的数据，请确认 Grafana 仪表板左上角显示的 datasource 是为此示例创建的 Azure 托管 Prometheus 实例。
将 KAITO 工作区中定义的推理预设名称复制到 Grafana 仪表板中的 model_name 字段。在此示例中，模型名称为 qwen2.5-coder-7b-instruct。
片刻后，KAITO 推理服务的指标将在 vLLM Grafana 仪表板中填充。

注释

这些推理指标的值将保持 0，直到请求提交到模型推理服务器。
