plotly_gauge_fl()

适用于：✅Azure 数据资源管理器✅Azure Monitor✅Microsoft Sentinel

函数 plotly_gauge_fl() 是一个用户定义的函数 (UDF)，可用来自定义 plotly 模板以创建仪表盘。

该函数接受使用几个参数来自定义仪表盘，并返回只有一个单元格的表，其中包含 plotly JSON。 （可选）可以在 Azure 数据资源管理器仪表板图块中呈现数据。 有关详细信息，请参阅 Plotly（预览版）。

先决条件

从公用的 PlotlyTemplate 表中提取所需的“gauge”模板。 通过从目标数据库运行以下 KQL 命令，将此表从示例数据库复制到你的数据库：

.set PlotlyTemplate <| cluster('help.chinaeast2.kusto.chinacloudapi.cn').database('Samples').PlotlyTemplate

语法

T | invoke plotly_gauge_fl(value, max_range, mode, chart_title, font_color, bar_color, bar_bg_color, tick_color, tick_width)

详细了解语法约定。

参数

客户 类型​​ 必需 Description
value real ✔️ 要显示的数字。
max_range range 仪表范围的最大值。
mode string 指定如何在图上显示值。 默认值为“gauge+number”。
chart_title string 图表标题。 默认为空标题。
font_color string 图表的字体颜色。 默认值为“black”。
bar_color string 仪表已填充的条形图颜色。 默认值为“green”。
bar_bg_color string 仪表未填充的条形图颜色。 默认值为“lightgreen”。
tick_color string 仪表的刻度线颜色。 默认值为“darkblue”。
tick_width int 仪表的刻度线宽度。 默认值为 1。

Plotly 仪表盘支持许多参数，但此函数只公开上述参数。 有关详细信息，请参阅指示器跟踪参考。

函数定义

可以通过将函数的代码嵌入为查询定义的函数，或将其创建为数据库中的存储函数来定义函数，如下所示：

使用以下 let 语句定义函数。 不需要任何权限。

重要

let 语句不能独立运行。 它必须后跟一个表格表达式语句。 若要运行 plotly_gauge_fl() 的工作示例，请参阅示例。

let plotly_gauge_fl=(value:real, max_range:real=real(null), mode:string='gauge+number', chart_title:string='',font_color:string='black',
                    bar_color:string='green', bar_bg_color:string='lightgreen', tick_color:string='darkblue', tick_width:int=1)
{
    let gauge_chart = toscalar(PlotlyTemplate | where name == "gauge" | project plotly);
    print plotly = gauge_chart
    | extend plotly=replace_string(plotly, '$VALUE$', tostring(value))
    | extend plotly=replace_string(plotly, '$MAX_RANGE$', iff(isnull(max_range), 'null', tostring(max_range)))
    | extend plotly=replace_string(plotly, '$MODE$', mode)
    | extend plotly=replace_string(plotly, '$TITLE$', chart_title)
    | extend plotly=replace_string(plotly, '$FONT_COLOR$', font_color)
    | extend plotly=replace_string(plotly, '$BAR_COLOR$', bar_color)
    | extend plotly=replace_string(plotly, '$BAR_BG_COLOR$', bar_bg_color)
    | extend plotly=replace_string(plotly, '$TICK_COLOR$', tick_color)
    | extend plotly=replace_string(plotly, '$TICK_WIDTH$', tostring(tick_width))
    | project plotly
};
// Write your query to use your function here.

示例

以下示例使用 invoke 运算符运行函数。

若要使用查询定义的函数，请在嵌入的函数定义后调用它。

let plotly_gauge_fl=(value:real, max_range:real=real(null), mode:string='gauge+number', chart_title:string='',font_color:string='black',
                    bar_color:string='green', bar_bg_color:string='lightgreen', tick_color:string='darkblue', tick_width:int=1)
{
    let gauge_chart = toscalar(PlotlyTemplate | where name == "gauge" | project plotly);
    print plotly = gauge_chart
    | extend plotly=replace_string(plotly, '$VALUE$', tostring(value))
    | extend plotly=replace_string(plotly, '$MAX_RANGE$', iff(isnull(max_range), 'null', tostring(max_range)))
    | extend plotly=replace_string(plotly, '$MODE$', mode)
    | extend plotly=replace_string(plotly, '$TITLE$', chart_title)
    | extend plotly=replace_string(plotly, '$FONT_COLOR$', font_color)
    | extend plotly=replace_string(plotly, '$BAR_COLOR$', bar_color)
    | extend plotly=replace_string(plotly, '$BAR_BG_COLOR$', bar_bg_color)
    | extend plotly=replace_string(plotly, '$TICK_COLOR$', tick_color)
    | extend plotly=replace_string(plotly, '$TICK_WIDTH$', tostring(tick_width))
    | project plotly
};
plotly_gauge_fl(value=180, chart_title='Speed', font_color='purple', tick_width=5)
| render plotly

输出

输出是一个 Plotly JSON 字符串，它可以在 Azure 数据资源管理器仪表板磁贴中呈现。 有关创建仪表板磁贴的详细信息，请参阅使用 Azure 数据资源管理器仪表板直观显示数据。

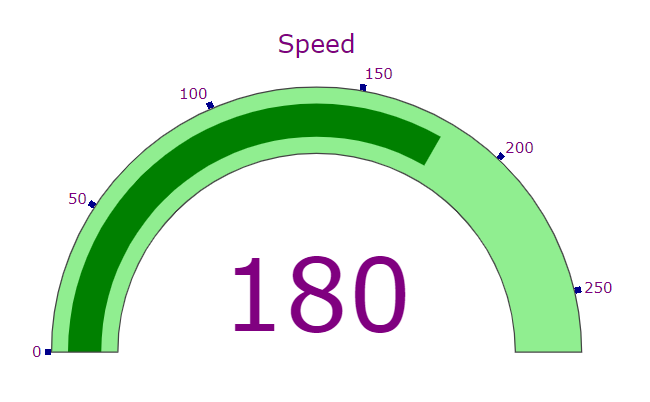

包含随机数据的仪表盘的屏幕截图。
