快速入门：从 Android 应用将用户登录并调用 Microsoft Graph

项目
06/28/2024

在本快速入门中，你将下载并运行一个代码示例，该示例演示 Android 应用程序如何让用户登录并获取访问令牌来调用 Microsoft Graph API。

应用程序必须由 Microsoft Entra ID 中的应用对象表示，这样 Microsoft 标识平台便可以为应用程序提供令牌。

先决条件

具有活动订阅的 Azure 帐户。创建帐户。
Android Studio
Android 16+

示例工作原理

显示本快速入门生成的示例应用程序的工作原理的示意图。

代码已组织成多个片段，演示如何编写单帐户和多帐户 MSAL 应用。代码文件的组织方式如下：

文件	演示
MainActivity	管理 UI
MSGraphRequestWrapper	使用 MSAL 提供的令牌调用 Microsoft Graph API
MultipleAccountModeFragment	初始化多帐户应用程序，加载用户帐户，并获取用于调用 Microsoft Graph API 的令牌
SingleAccountModeFragment	初始化单帐户应用程序，加载用户帐户，并获取用于调用 Microsoft Graph API 的令牌
res/auth_config_multiple_account.json	多帐户配置文件
res/auth_config_single_account.json	单帐户配置文件
Gradle Scripts/build.grade (Module:app)	此处添加了 MSAL 库依赖项

现在让我们更详细地探讨这些文件，并调用每个文件中 MSAL 特定的代码。

获取示例应用

Java：下载代码。
Kotlin：下载代码。

注册示例应用

提示

本文中的步骤可能因开始使用的门户而略有不同。

至少以应用程序开发人员的身份登录到 Microsoft Entra 管理中心。
如果你有权访问多个租户，请使用顶部菜单中的“设置”图标，通过“目录 + 订阅”菜单切换到你希望在其中注册应用程序的租户。
浏览到“标识”>“应用程序”>“应用注册”。
选择“新注册”。
输入应用程序的名称。应用的用户可能会看到此名称，你稍后可对其进行更改。
对于“支持的帐户类型”，请选择“任何组织目录(任何 Microsoft Entra 目录 - 多租户)中的帐户”。要了解不同帐户类型的信息，请选择“帮我选择”选项。
选择“注册” 。
在“管理”下，选择“身份验证”>“添加平台”>“Android” 。
根据你在上面下载的示例类型输入项目的包名称。
- Java 示例 - com.azuresamples.msalandroidapp
- Kotlin 示例 - com.azuresamples.msalandroidkotlinapp
在“配置 Android 应用”窗格的“签名哈希”部分，点击“生成开发签名哈希”，并将 KeyTool 命令复制到命令行。
- 安装 KeyTool.exe，使其作为 Java 开发工具包 (JDK) 的一部分。还必须安装 OpenSSL 工具才能执行 KeyTool 命令。有关详细信息，请参阅有关生成密钥的 Android 文档。
生成由 KeyTool 生成的签名哈希。
选择“配置”并保存在“Android 配置”窗格中出现的“MSAL 配置”，以便稍后配置应用时输入该内容。
选择“完成” 。

配置示例应用

在 Android Studio 的项目窗格中，导航到 app\src\main\res。
右键单击“res” ，选择“新建” > “目录”。输入 raw 作为新目录名称，然后选择“确定”。

在 app>src>main>res>raw 中，转到名为 auth_config_single_account.json 的 JSON 文件，然后粘贴以前保存的 MSAL 配置。

在“重定向 URI”下方，粘贴：

  "account_mode" : "SINGLE",

配置文件应与如下示例类似：

{
  "client_id": "00001111-aaaa-bbbb-3333-cccc4444",
  "authorization_user_agent": "WEBVIEW",
  "redirect_uri": "msauth://com.azuresamples.msalandroidapp/00001111%cccc4444%3D",
  "broker_redirect_uri_registered": true,
  "account_mode": "SINGLE",
  "authorities": [
    {
      "type": "AAD",
      "audience": {
        "type": "AzureADMultipleOrgs",
        "tenant_id": "common"
      }
    }
  ]
}

由于本教程仅演示如何在单帐户模式下配置应用，请参阅单帐户与多帐户模式和配置应用以获取详细信息

运行示例应用

从 Android Studio 的“可用设备”下拉列表中选择仿真器或物理设备，然后运行应用。

示例应用将在“单帐户模式”屏幕上启动。默认情况下，会提供默认范围 user.read，在调用 Microsoft Graph API 期间读取你自己的配置文件数据时，将使用该范围。默认提供 Microsoft Graph API 调用的 URL。可根据需要更改这两个默认值。

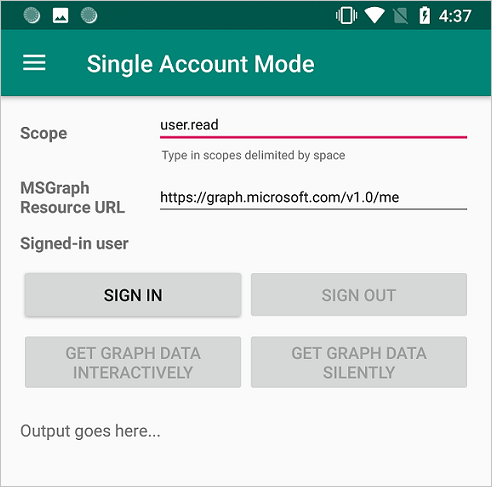

MSAL 示例应用的屏幕截图显示单帐户和多帐户的用法。

使用应用菜单可在单帐户和多帐户模式之间切换。

在单帐户模式下，使用工作或家庭帐户登录：

选择“以交互方式获取图形数据”，以提示用户输入其凭据。在屏幕底部可以看到调用 Microsoft Graph API 后的输出。
登录后，选择“以无提示方式获取图形数据”，以便在不再次提示用户输入凭据的情况下调用 Microsoft Graph API。在屏幕底部可以看到调用 Microsoft Graph API 后的输出。

在多帐户模式下，可以重复相同的步骤。此外，还可以删除登录的帐户，这也会删除该帐户的缓存令牌。

更多信息

阅读以下各部分来详细了解本快速入门。

将 MSAL 添加到应用

MSAL (com.microsoft.identity.client) 是一个库，用于用户登录和请求令牌，此类令牌用于访问受 Microsoft 标识平台保护的 API。将以下内容添加到“Gradle 脚本”>“build.gradle (Module: app)”中的“Dependencies”下时，Gradle 3.0+ 将安装该库：

dependencies {
    ...
    implementation 'com.microsoft.identity.client:msal:5.1.0'
    implementation 'com.android.volley:volley:1.2.1'
    ...
}

此代码指示 Gradle 从 Maven Central 下载并生成 MSAL。

还必须在 dependencyResolutionManagement 下的“settings.gradle (Module: app)”的“allprojects”>“repositories”部分添加对 maven 的引用：

dependencyResolutionManagement {
...
maven
{
 url 'https://pkgs.dev.azure.com/MicrosoftDeviceSDK/DuoSDK-Public/_packaging/Duo-SDK-Feed/maven/v1'
}
...
}

MSAL 导入

与 MSAL 库相关的导入为 com.microsoft.identity.client.*。例如，你将看到 import com.microsoft.identity.client.PublicClientApplication;，它是表示公共客户端应用程序的 PublicClientApplication 类的命名空间。

SingleAccountModeFragment.java

此文件演示如何创建单帐户 MSAL 应用并调用 Microsoft Graph API。

单帐户应用仅供单个用户使用。例如，你可能只使用一个帐户登录到映射应用。

单帐户 MSAL 初始化

在 SingleAccountModeFragment.java 的 onCreateView() 方法中，单个帐户 PublicClientApplication 是使用 auth_config_single_account.json 文件中存储的配置信息创建的。通过以下方式初始化要在单帐户 MSAL 应用中使用的 MSAL 库：

...
// Creates a PublicClientApplication object with res/raw/auth_config_single_account.json
PublicClientApplication.createSingleAccountPublicClientApplication(getContext(),
        R.raw.auth_config_single_account,
        new IPublicClientApplication.ISingleAccountApplicationCreatedListener() {
            @Override
            public void onCreated(ISingleAccountPublicClientApplication application) {
                /**
                 * This test app assumes that the app is only going to support one account.
                 * This requires "account_mode" : "SINGLE" in the config json file.
                 **/
                mSingleAccountApp = application;
                loadAccount();
            }

            @Override
            public void onError(MsalException exception) {
                displayError(exception);
            }
        });

在 SingleAccountModeFragment.java 中，将用户登录的代码位于 signInButton 单击处理程序中的 initializeUI() 内。

在尝试获取令牌之前调用 signIn()。 signIn() 的行为如同调用 acquireToken()，将以交互方式提示用户登录。

将用户登录是一个异步操作。将传递一个回调用于调用 Microsoft Graph API，并在用户登录后更新 UI：

mSingleAccountApp.signIn(getActivity(), null, getScopes(), getAuthInteractiveCallback());

将用户注销

在 SingleAccountModeFragment.java 中，将用户注销的代码位于 signOutButton 单击处理程序中的 initializeUI() 内。将用户注销是一个异步操作。将用户注销还会清除该帐户的令牌缓存。将用户帐户注销后，会创建一个回调来更新 UI：

mSingleAccountApp.signOut(new ISingleAccountPublicClientApplication.SignOutCallback() {
    @Override
    public void onSignOut() {
        updateUI(null);
        performOperationOnSignOut();
    }

    @Override
    public void onError(@NonNull MsalException exception) {
        displayError(exception);
    }
});

以交互方式或无提示方式获取令牌

为了尽量减少提示用户的次数，你通常会以无提示方式获取令牌。如果出错，可尝试以交互方式获取令牌。应用首次调用 signIn() 时，它将有效充当 acquireToken() 的调用，这会提示用户提供凭据。

在某些情况下，系统可能会提示用户选择其帐户、输入其凭据，或者许可应用请求的权限：

用户首次登录到应用程序
用户在重置其密码时需输入其凭据。
如果许可已撤销
如果应用显式要求许可
应用程序首次请求访问资源时
需要 MFA 或其他条件访问策略时

通过涉及用户的 UI 以交互方式获取令牌的代码位于 initializeUI()（在 callGraphApiInteractiveButton 中单击处理程序）中的 SingleAccountModeFragment.java 内：

/**
 * If acquireTokenSilent() returns an error that requires an interaction (MsalUiRequiredException),
 * invoke acquireToken() to have the user resolve the interrupt interactively.
 *
 * Some example scenarios are
 *  - password change
 *  - the resource you're acquiring a token for has a stricter set of requirement than your Single Sign-On refresh token.
 *  - you're introducing a new scope which the user has never consented for.
 **/
mSingleAccountApp.acquireToken(getActivity(), getScopes(), getAuthInteractiveCallback());

如果用户已登录，则 acquireTokenSilentAsync() 允许应用以无提示方式请求 callGraphApiSilentButton 单击处理程序中的 initializeUI() 内静默显示的令牌：

/**
 * Once you've signed the user in,
 * you can perform acquireTokenSilent to obtain resources without interrupting the user.
 **/
  mSingleAccountApp.acquireTokenSilentAsync(getScopes(), AUTHORITY, getAuthSilentCallback());

加载帐户

用于加载帐户的代码位于 SingleAccountModeFragment.java 中的 loadAccount() 内。加载用户帐户是一个异步操作，因此，在帐户加载、更改或出错时要处理的回调将传递到 MSAL。以下代码也会处理在删除了帐户、用户切换到其他帐户等情况时发生的 onAccountChanged()。

private void loadAccount() {
    ...

    mSingleAccountApp.getCurrentAccountAsync(new ISingleAccountPublicClientApplication.CurrentAccountCallback() {
        @Override
        public void onAccountLoaded(@Nullable IAccount activeAccount) {
            // You can use the account data to update your UI or your app database.
            updateUI(activeAccount);
        }

        @Override
        public void onAccountChanged(@Nullable IAccount priorAccount, @Nullable IAccount currentAccount) {
            if (currentAccount == null) {
                // Perform a cleanup task as the signed-in account changed.
                performOperationOnSignOut();
            }
        }

        @Override
        public void onError(@NonNull MsalException exception) {
            displayError(exception);
        }
    });

调用 Microsoft Graph

用户登录后，将通过 SingleAccountModeFragment.java 中定义的 callGraphAPI() 的 HTTP 请求调用 Microsoft Graph。此函数是一个简化示例的包装器，它会执行从 authenticationResult 获取访问令牌等某些任务，打包 MSGraphRequestWrapper 的调用，并显示调用结果。

private void callGraphAPI(final IAuthenticationResult authenticationResult) {
    MSGraphRequestWrapper.callGraphAPIUsingVolley(
            getContext(),
            graphResourceTextView.getText().toString(),
            authenticationResult.getAccessToken(),
            new Response.Listener<JSONObject>() {
                @Override
                public void onResponse(JSONObject response) {
                    /* Successfully called graph, process data and send to UI */
                    ...
                }
            },
            new Response.ErrorListener() {
                @Override
                public void onErrorResponse(VolleyError error) {
                    ...
                }
            });
}

auth_config_single_account.json

这是使用单个帐户的 MSAL 应用的配置文件。

有关这些字段的说明，请参阅了解 Android MSAL 配置文件。

请注意 "account_mode" : "SINGLE"，它会将此应用配置为使用单个帐户。

"client_id" 已预配置为使用 Microsoft 维护的应用对象注册。 "redirect_uri" 已预配置为使用代码示例随附的签名密钥。

{
  "client_id": "00001111-aaaa-2222-bbbb-3333cccc4444",
  "authorization_user_agent": "WEBVIEW",
  "redirect_uri": "msauth://com.azuresamples.msalandroidapp/1wIqXSqBj7w%2Bh11ZifsnqwgyKrY%3D",
  "account_mode": "SINGLE",
  "broker_redirect_uri_registered": true,
  "authorities": [
    {
      "type": "AAD",
      "audience": {
        "type": "AzureADMultipleOrgs",
        "tenant_id": "common"
      }
    }
  ]
}

MultipleAccountModeFragment.java

此文件演示如何创建多帐户 MSAL 应用并调用 Microsoft Graph API。

邮件应用就是多帐户应用的一个例子，它允许使用多个用户帐户，例如工作帐户。

多帐户 MSAL 初始化

在 MultipleAccountModeFragment.java 文件中的 onCreateView() 内，多帐户应用对象 (IMultipleAccountPublicClientApplication) 是使用 auth_config_multiple_account.json file 中存储的配置信息创建的：

// Creates a PublicClientApplication object with res/raw/auth_config_multiple_account.json
PublicClientApplication.createMultipleAccountPublicClientApplication(getContext(),
        R.raw.auth_config_multiple_account,
        new IPublicClientApplication.IMultipleAccountApplicationCreatedListener() {
            @Override
            public void onCreated(IMultipleAccountPublicClientApplication application) {
                mMultipleAccountApp = application;
                loadAccounts();
            }

            @Override
            public void onError(MsalException exception) {
                ...
            }
        });

创建的 MultipleAccountPublicClientApplication 对象存储在某个类成员变量中，因此可以使用该对象来与 MSAL 库交互，以获取令牌以及加载和删除用户帐户。

加载帐户

多帐户应用通常调用 getAccounts() 来选择要用于 MSAL 操作的帐户。用于加载帐户的代码位于 loadAccounts() 中的 MultipleAccountModeFragment.java 文件内。加载用户帐户是一个异步操作。因此，某个回调会处理帐户已加载、更改或出错时的情况。

/**
 * Load currently signed-in accounts, if there's any.
 **/
private void loadAccounts() {
    if (mMultipleAccountApp == null) {
        return;
    }

    mMultipleAccountApp.getAccounts(new IPublicClientApplication.LoadAccountsCallback() {
        @Override
        public void onTaskCompleted(final List<IAccount> result) {
            // You can use the account data to update your UI or your app database.
            accountList = result;
            updateUI(accountList);
        }

        @Override
        public void onError(MsalException exception) {
            displayError(exception);
        }
    });
}

以交互方式或无提示方式获取令牌

在某些情况下，系统可能会提示用户选择其帐户、输入其凭据，或者许可应用请求的权限：

用户首次登录应用程序
用户在重置其密码时需输入其凭据。
如果许可已撤销
如果应用显式要求许可
应用程序首次请求访问资源时
需要 MFA 或其他条件访问策略时

多帐户应用通常使用 acquireToken() 调用通过涉及用户的 UI 以交互方式获取令牌。以交互方式获取令牌的代码位于 callGraphApiInteractiveButton 单击处理程序中的 MultipleAccountModeFragment.java 文件的 initializeUI() 内：

/**
 * Acquire token interactively. It will also create an account object for the silent call as a result (to be obtained by getAccount()).
 *
 * If acquireTokenSilent() returns an error that requires an interaction,
 * invoke acquireToken() to have the user resolve the interrupt interactively.
 *
 * Some example scenarios are
 *  - password change
 *  - the resource you're acquiring a token for has a stricter set of requirement than your SSO refresh token.
 *  - you're introducing a new scope which the user has never consented for.
 **/
mMultipleAccountApp.acquireToken(getActivity(), getScopes(), getAuthInteractiveCallback());

应用不应该在用户每次请求令牌时都要求他们登录。如果用户已登录，则 acquireTokenSilentAsync() 允许应用以无提示方式请求令牌，如 callGraphApiSilentButton 单击处理程序的 MultipleAccountModeFragment.java 文件的 initializeUI() 中所示：

/**
 * Performs acquireToken without interrupting the user.
 *
 * This requires an account object of the account you're obtaining a token for.
 * (can be obtained via getAccount()).
 */
mMultipleAccountApp.acquireTokenSilentAsync(getScopes(),
    accountList.get(accountListSpinner.getSelectedItemPosition()),
    AUTHORITY,
    getAuthSilentCallback());

删除帐户

用于删除帐户以及该帐户的所有已缓存令牌的代码位于“删除帐户”按钮的处理程序的 MultipleAccountModeFragment.java 文件中的 initializeUI() 内。在删除帐户之前，需要提供从 getAccounts() 和 acquireToken() 等 MSAL 方法获取的帐户对象。由于删除帐户是一个异步操作，因此需提供 onRemoved 回调来更新 UI。

/**
 * Removes the selected account and cached tokens from this app (or device, if the device is in shared mode).
 **/
mMultipleAccountApp.removeAccount(accountList.get(accountListSpinner.getSelectedItemPosition()),
        new IMultipleAccountPublicClientApplication.RemoveAccountCallback() {
            @Override
            public void onRemoved() {
                ...
                /* Reload account asynchronously to get the up-to-date list. */
                loadAccounts();
            }

            @Override
            public void onError(@NonNull MsalException exception) {
                displayError(exception);
            }
        });

auth_config_multiple_account.json

这是使用多个帐户的 MSAL 应用的配置文件。

有关各种字段的说明，请参阅了解 Android MSAL 配置文件。

与 auth_config_single_account.json 配置文件不同，此配置文件包含 "account_mode" : "MULTIPLE" 而不是 "account_mode" : "SINGLE"，因为这是一个多帐户应用。

"client_id" 已预配置为使用 Microsoft 维护的应用对象注册。 "redirect_uri" 已预配置为使用代码示例随附的签名密钥。

{
  "client_id": "00001111-aaaa-2222-bbbb-3333cccc4444",
  "authorization_user_agent": "WEBVIEW",
  "redirect_uri": "msauth://com.azuresamples.msalandroidapp/1wIqXSqBj7w%2Bh11ZifsnqwgyKrY%3D",
  "account_mode": "MULTIPLE",
  "broker_redirect_uri_registered": true,
  "authorities": [
    {
      "type": "AAD",
      "audience": {
        "type": "AzureADMultipleOrgs",
        "tenant_id": "common"
      }
    }
  ]
}

帮助和支持

如果需要帮助、需要报告问题，或者需要详细了解支持选项，请参阅面向开发人员的帮助和支持。

后续步骤

继续学习 Android 教程，在该教程中，你将生成一个从 Microsoft 标识平台获取访问令牌并使用它来调用 Microsoft Graph API 的 Android 应用。

教程：从 Android 应用程序将用户登录并调用 Microsoft Graph
