为 Azure Kubernetes Fleet Manager 配置和使用跨群集网络（预览版）

适用于： ✔️车队经理 ✔️中心群集的车队经理

适用于 Azure Kubernetes Fleet Manager 的跨群集网络功能提供托管的 Cilium 多群集功能，可将 Cilium 基于 eBPF 的网络和可观测性扩展到多个群集。

Fleet Manager 支持创建多个跨群集网络配置文件，每个配置文件最多支持 255 个成员群集。 配置文件中的集群会加入一个托管式联邦网络，从而能够访问全局服务，并通过 Hubble 实现服务发现和可观测性。

平台工程师标记应参与单个跨群集网络的成员群集，并在定义网络配置文件时在选择器中指定标签。 为了便于批量管理成员关系并避免意外中断，只有在授权用户明确请求时，才会更新跨集群网络。

本文介绍如何配置跨群集网络配置文件、添加成员群集以及如何公开全局服务。

先决条件和限制

• 跨群集网络最多可以有 255 个成员群集。
• 机队管理器成员群集随时只能参与单个跨群集网络。
• 群集必须运行 Kubernetes v1.32 或更高版本，并且已启用 Cilium 的高级容器网络服务（ACNS）。
• 群集必须连接到 单个平面网络 （虚拟网络或多个对等网络）。
• 不支持基于隧道的覆盖网络。
• 无法同时部署自管理的 Cilium 多群集。
• ACNS 设置 Cilium 版本和已启用的功能，这些功能是只读的，用户无法修改。

在您开始之前

如果您没有 Azure 试用订阅，请在开始之前创建 试用订阅。

创建两个成员 AKS 群集 mbr-aks-member-1 ，并 mbr-aks-member-2 启用高级容器网络服务（ACNS）。

设置以下环境变量：

export GROUP=<resource-group>
export FLEET=<fleet-name>
export MEMBER_CLUSTER_1=mbr-aks-member-1
export MEMBER_CLUSTER_2=mbr-aks-member-2
export TRAFFIC_MANAGER_GROUP=rg-flt-tm-demo
export NETWORK_NAME=demo-network
export NETWORK_PROFILE_NAME=fccnp-demo-01

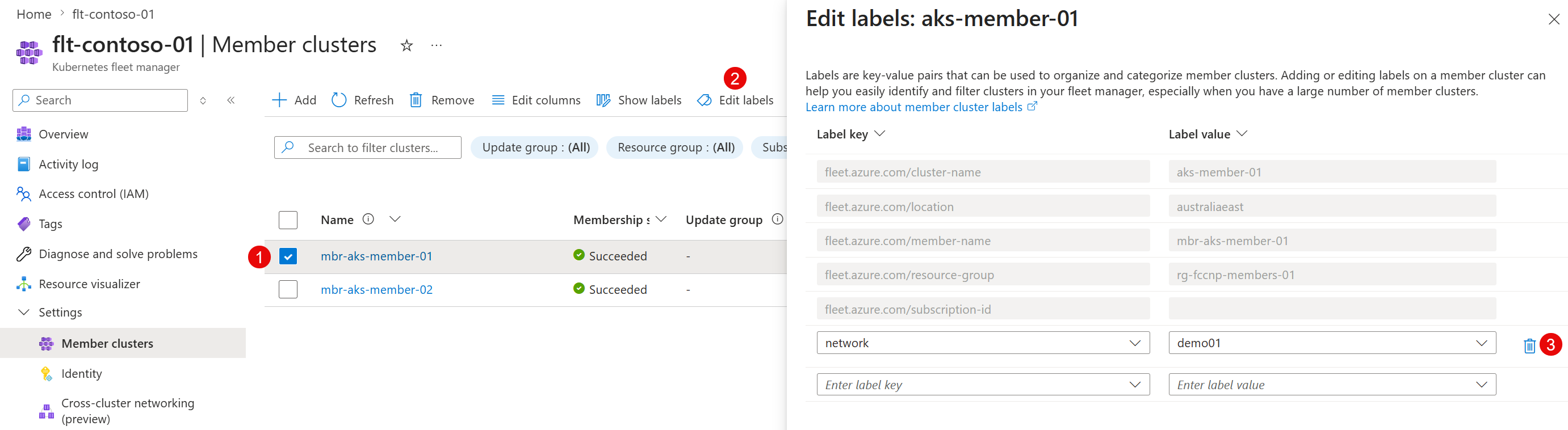

标记成员群集

标记这两个成员群集，以便将其配置为包含在跨群集网络中。

az fleet member update \
    --fleet-name ${FLEET} \
    --resource-group ${GROUP} \
    --name ${MEMBER_CLUSTER_1} \
    --labels "mesh=${NETWORK_NAME}"

az fleet member update \
    --fleet-name ${FLEET} \
    --resource-group ${GROUP} \
    --name ${MEMBER_CLUSTER_2} \
    --labels "mesh=${NETWORK_NAME}"

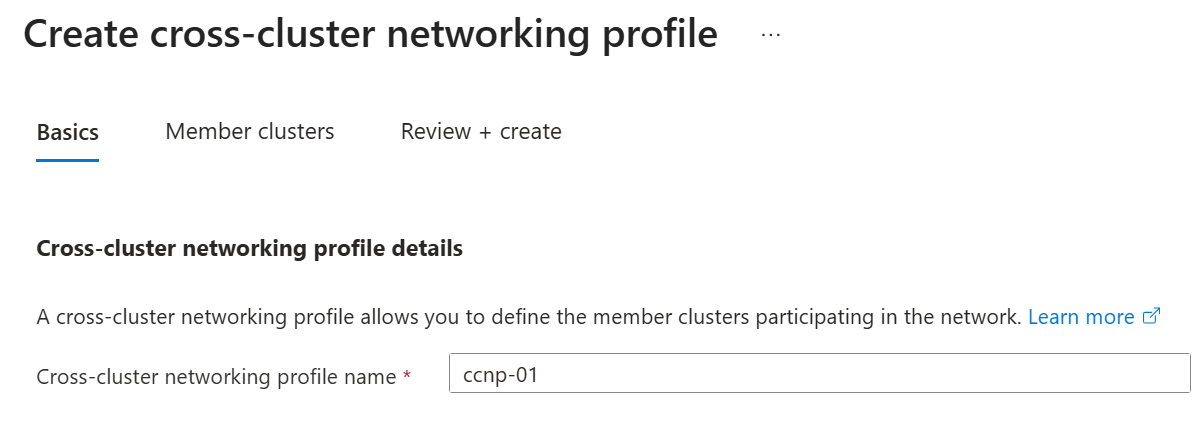

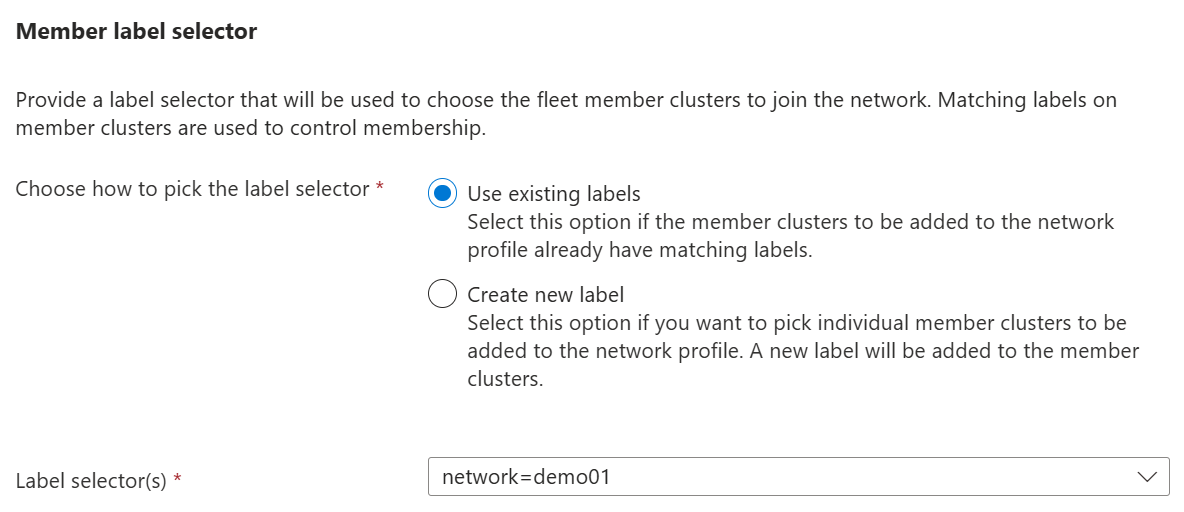

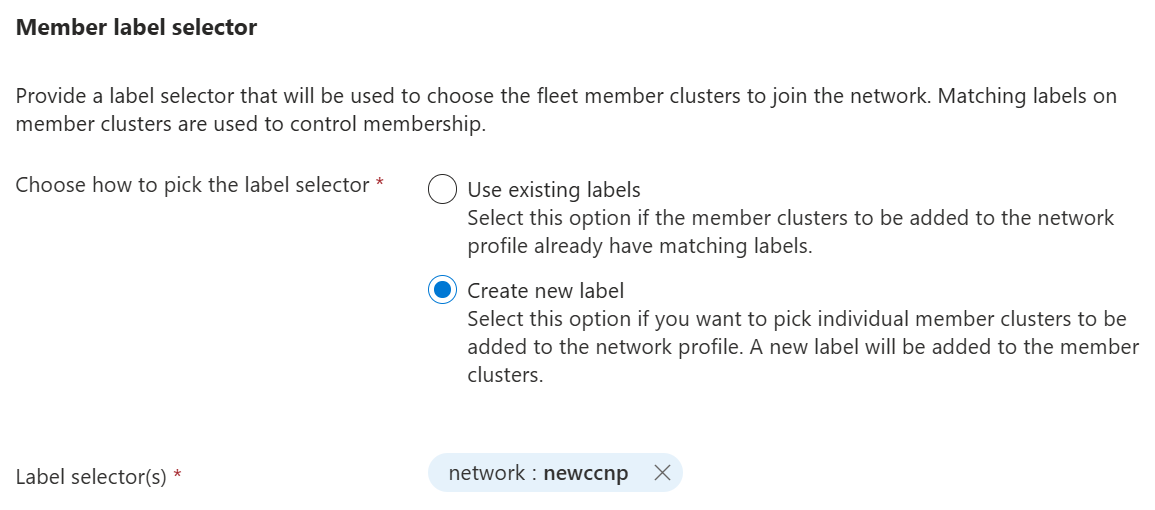

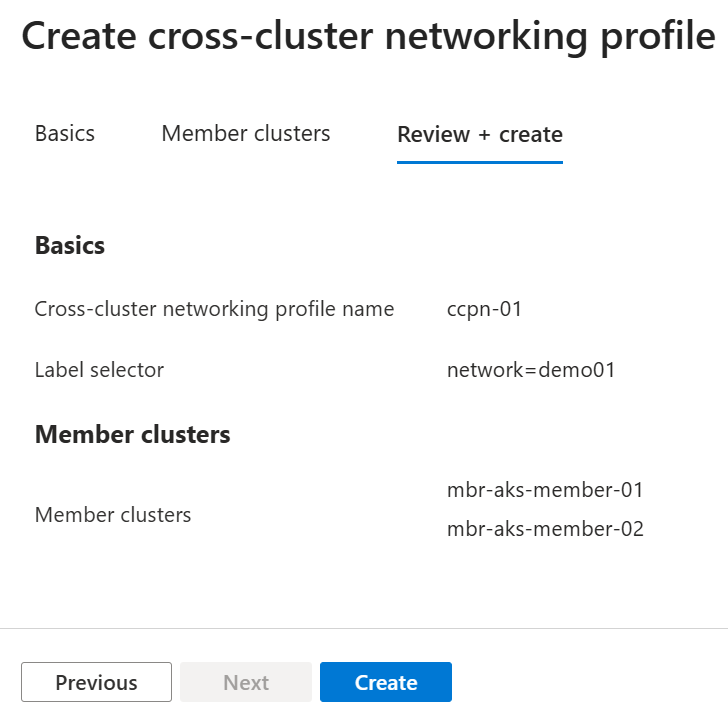

创建跨群集网络配置文件

使用 az fleet clustermeshprofile create 命令创建跨群集网络配置文件。

az fleet clustermeshprofile create \
    --fleet-name ${FLEET} \
    --resource-group ${GROUP} \
    --name ${NETWORK_PROFILE_NAME} \
    --member-label-selector "mesh=${NETWORK_NAME}"

虽然网络配置文件是作为 Azure 资源创建的，但尚未在各集群中应用 Cilium 多集群配置。 仍需执行以下步骤来应用和连接跨群集网络。

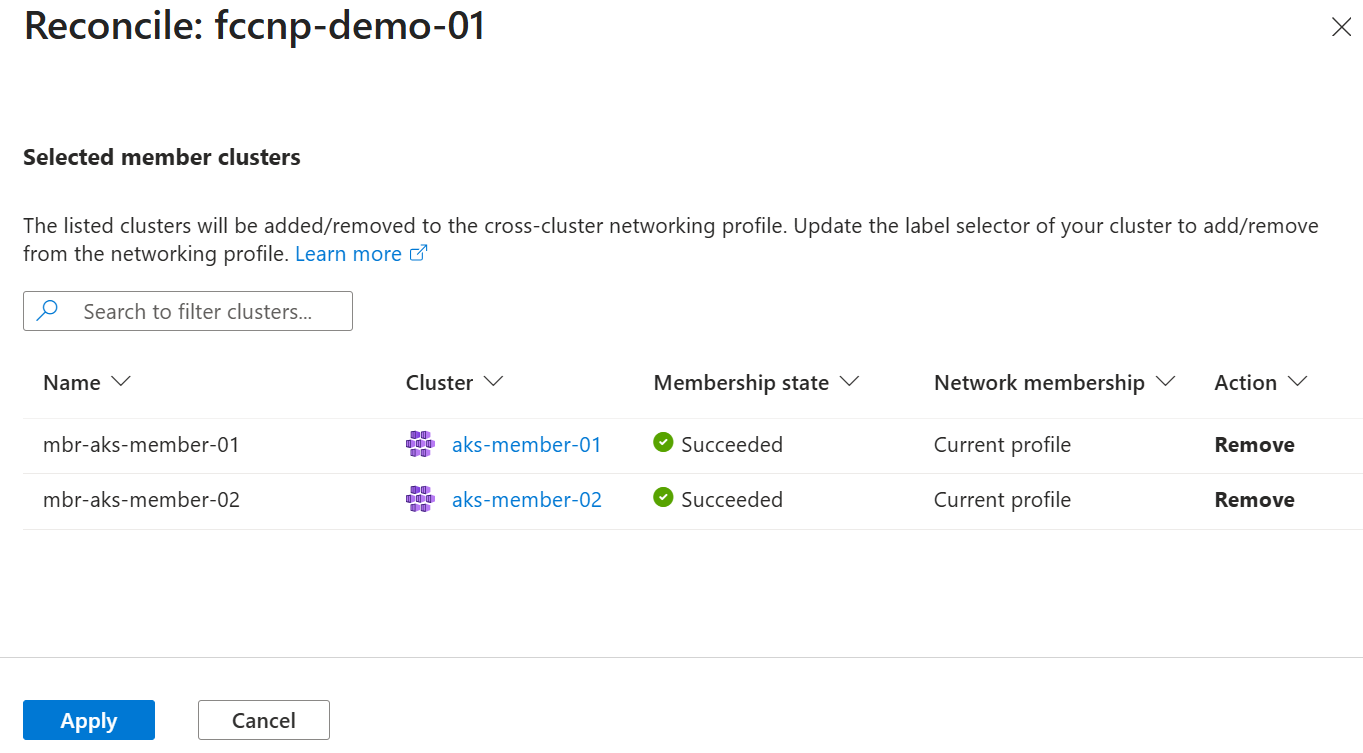

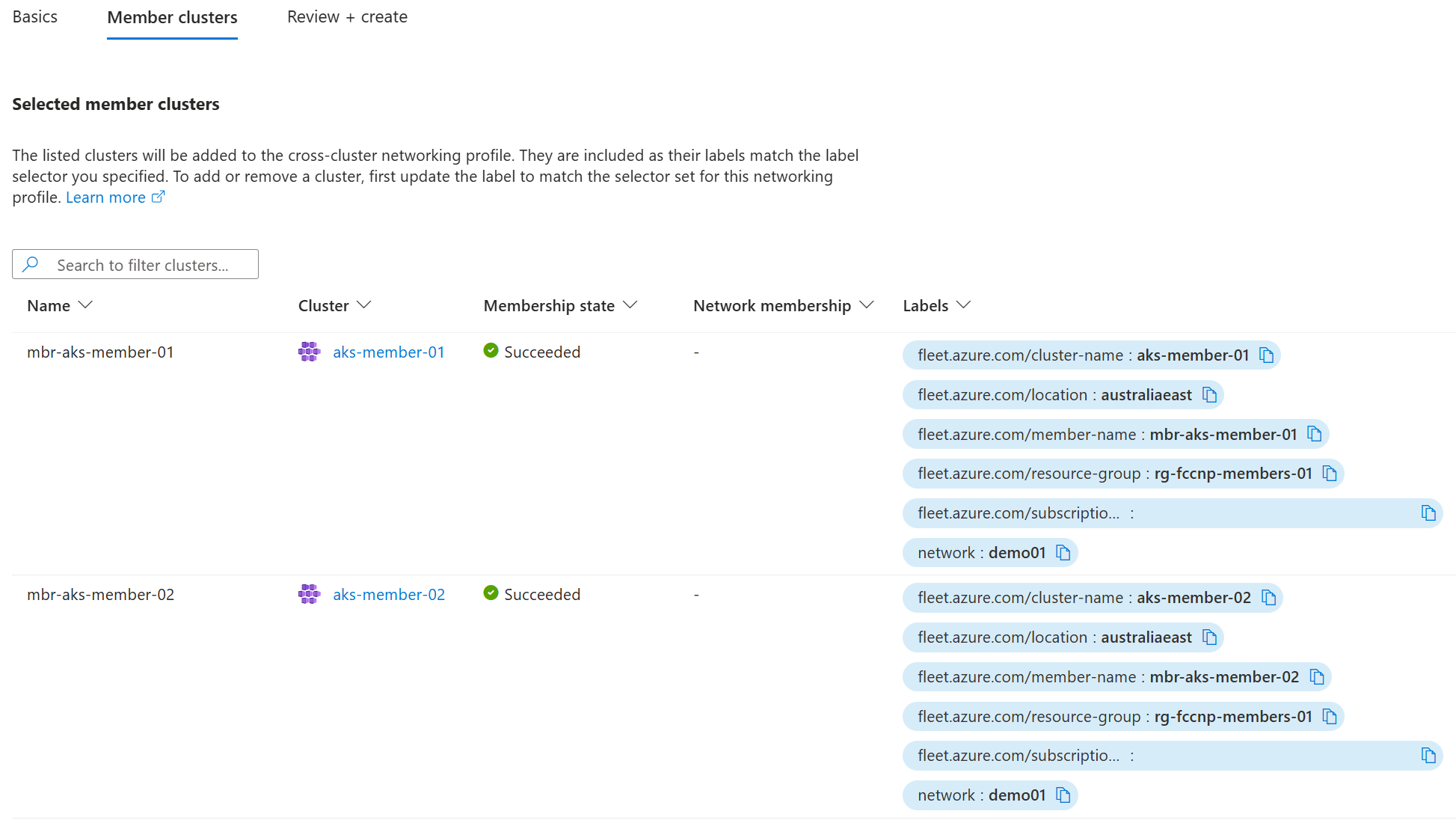

验证所选群集

通过向命令提供 whatif 参数 az fleet clustermeshprofile apply 来验证跨群集网络中将包含哪些群集。

az fleet clustermeshprofile apply \
    --what-if \
    --fleet-name ${FLEET} \
    --resource-group ${GROUP} \
    --name ${NETWORK_PROFILE_NAME} \
    --output table

由于我们正在创建一个新的跨群集网络，因此这两个群集均显示“添加”操作。

ClusterResourceId    	            ETag        Name  		       Action   MeshMembershipState
----------------------------------  ----------  -----------------  -------  -------------------
/subscription/…/…/mbr-aks-member-1  "fd009cd9"  mbr-aks-member-1   Add       -
/subscription/…/…/mbr-aks-member-2  "a400f86e"  mbr-aks-member-2   Add       -

连接跨集群网络

现在可以通过省略 what-if 命令中的 az fleet clustermeshprofile apply 参数来应用跨群集网络更改。

az fleet clustermeshprofile apply \
    --fleet-name ${FLEET} \
    --resource-group ${GROUP} \
    --name ${NETWORK_PROFILE_NAME}

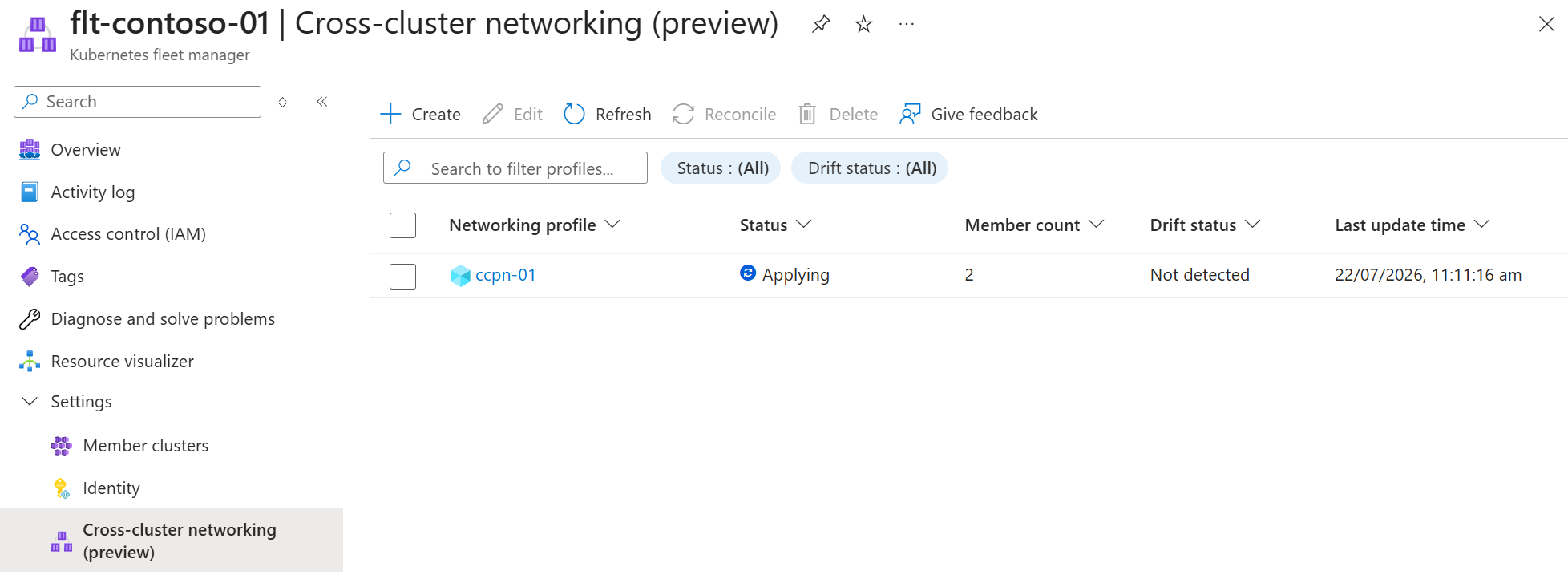

跨群集网络创建开始，Cilium 多群集配置将应用于所选成员群集。 创建过程是异步的，进程持续时间由要更新的群集数决定。

应用操作将运行到完成状态，并且无法中断。 运行时，可以监视每个成员的网络状态：

az fleet clustermeshprofile list-members \
    --fleet-name ${FLEET} \
    --resource-group ${GROUP} \
    --name ${NETWORK_PROFILE_NAME} \
    --query "[].{name: name, state: meshProperties.status.state}" \
    -o table

Name              State
----------------  ----------
mbr-aks-member-1  Connecting
mbr-aks-member-2  Connecting

还可以监视整体操作的状态：

az fleet clustermeshprofile show \
    --fleet-name ${FLEET} \
    --resource-group ${GROUP} \
    --name ${NETWORK_PROFILE_NAME} \
    --query "properties.status.state" \
    -o tsv

通过数据平面确认跨集群网络连接

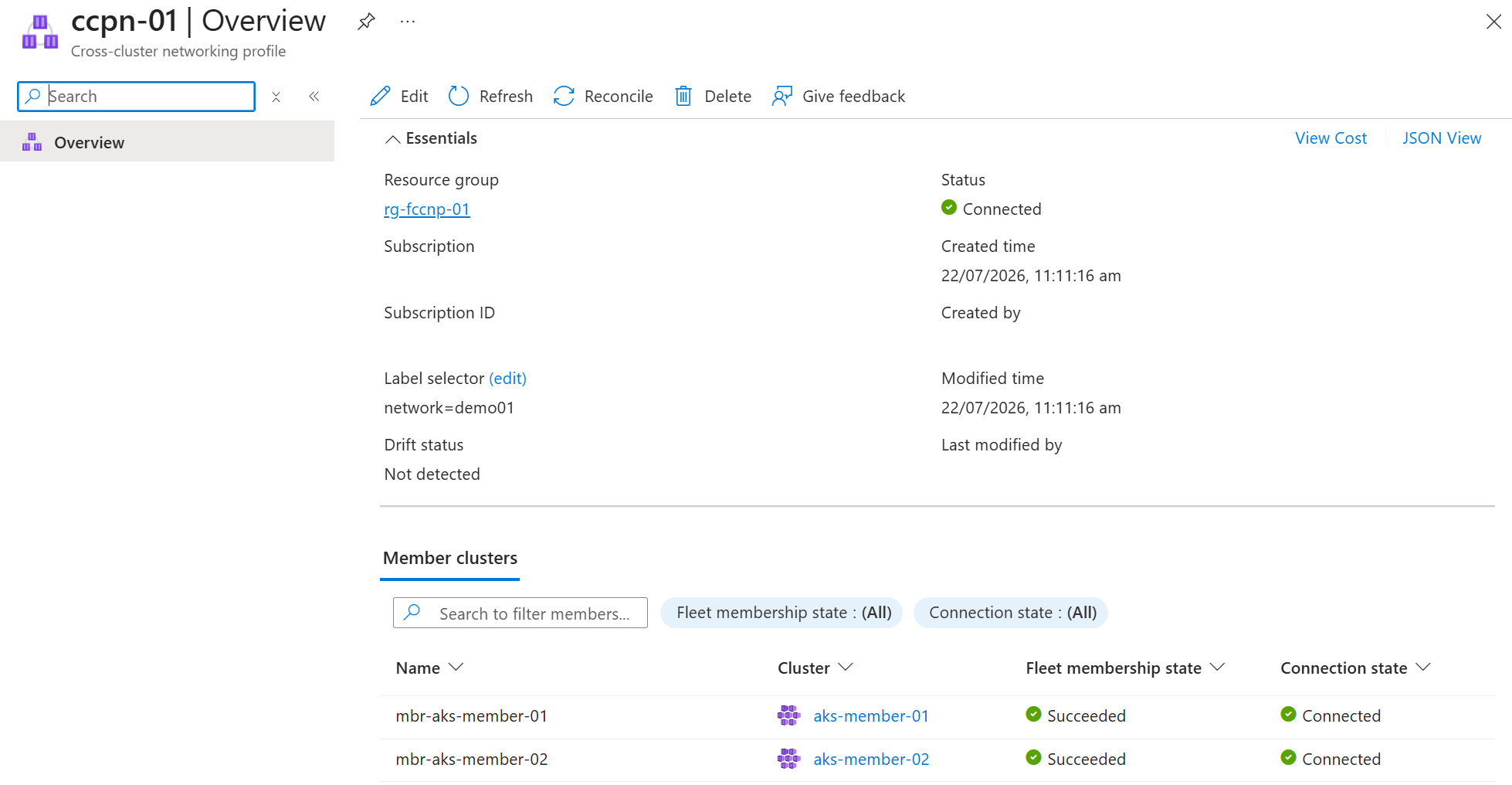

成员的状态显示为 Connected后，将建立跨群集网络。

可以使用标准数据平面工具（如 Cilium CLI）确认连接成功。 首先，使用 az aks get-credentials 获取两个成员集群的 Kubernetes 访问凭据，并适当设置 context。

az aks get-credentials \
    --resource-group $RESOURCE_GROUP \
    --name $AKS_CLUSTER_1 \
    --context cluster1

然后，使用 Cilium CLI 的状态命令查看所有成员群集是否已连接：

cilium clustermesh status --context cluster1

✅ Cluster access information is available:
  - 10.168.0.89:2379
✅ Service "clustermesh-apiserver" of type "LoadBalancer" found
✅ All 2 nodes are connected to all clusters [min:1 / avg:1.0 / max:1]
🔌 Cluster Connections:
- mbr-aks-member-2: 2/2 configured, 2/2 connected

测试负载均衡和服务发现

成功创建跨群集网络后，可以按照 官方 Cilium 多群集示例或使用下一步所示的步骤测试负载均衡。 本文档中的步骤提供有关使用 AKS 群集和机群管理器的额外指导。

• 创建 mbr-aks-member-1 专用命名空间并对其进行批注，以便其内的服务有资格跨跨群集网络共享。 然后使用 Deployment 清单应用 Service 和 cluster1.yaml 资源。

  kubectl --context=cluster1 create namespace rebel-base-demo
  kubectl --context=cluster1 annotate namespace rebel-base-demo clustermesh.cilium.io/global="true" --overwrite
  kubectl --context=cluster1 -n rebel-base-demo apply -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/kubernetes/clustermesh/cluster1.yaml
  kubectl --context=cluster1 -n rebel-base-demo apply -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/kubernetes/clustermesh/global-service-example.yaml


• 在 mbr-aks-member-2 上应用对应项，但这次使用 cluster2.yaml 清单。

  kubectl --context=cluster2 create namespace rebel-base-demo
  kubectl --context=cluster2 annotate namespace rebel-base-demo clustermesh.cilium.io/global="true" --overwrite
  kubectl --context=cluster2 -n rebel-base-demo apply -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/kubernetes/clustermesh/cluster2.yaml
  kubectl --context=cluster2 -n rebel-base-demo apply -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/kubernetes/clustermesh/global-service-example.yaml


• 在每个群集上多次运行以下命令。 观察服务群集更改，演示请求由多个群集提供服务，尽管只调用一个服务。

  kubectl --context=cluster1 -n rebel-base-demo exec -ti deployment/x-wing -- curl rebel-base


  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-2"}


• 将 clustermesh.cilium.io/global（群集 1）上的 rebel-base-demo 命名空间的 mbr-aks-member-1 注解设置为 "false"，以便该命名空间中的服务不再通过来自群集 1 的跨群集网络进行共享。

  kubectl --context=cluster1 annotate namespace rebel-base-demo clustermesh.cilium.io/global="false" --overwrite


• 让我们验证 mbr-aks-member-1 （群集 1）可以访问 rebel-base 群集 1 上的服务，并且 mbr-aks-member-2 （群集 2）无法。

  kubectl --context=cluster1 -n rebel-base-demo exec -ti deployment/x-wing -- curl rebel-base


  在集群 1 上，我们只能看到本地响应，因为 Namespace 不再是全局的，而且远程端点未被导入。

  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}


  kubectl --context=cluster2 -n rebel-base-demo exec -ti deployment/x-wing -- curl rebel-base


  在群集 2 上，我们只看到本地响应，因为群集 1 上的服务不再共享。

  {"Galaxy": "Alderaan", "Cluster": "Cluster-2"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-2"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-2"}

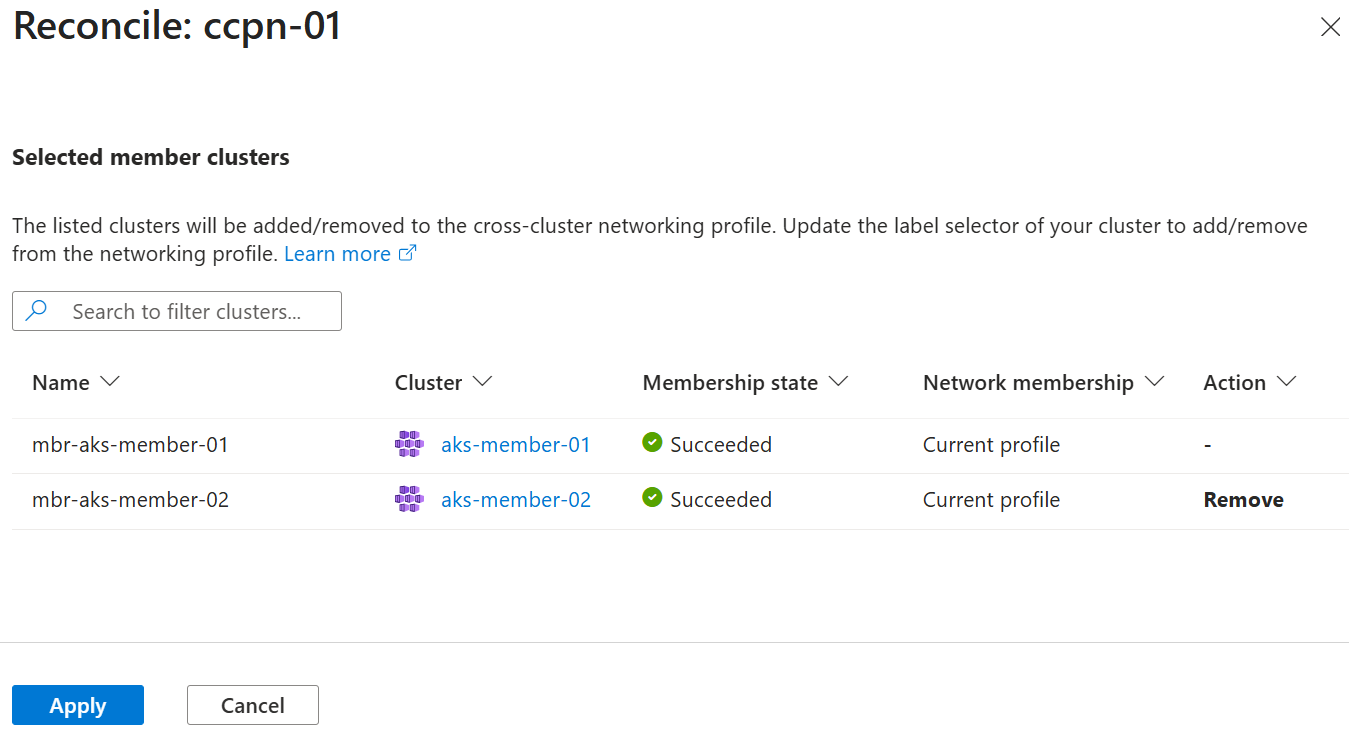

更新跨群集网络

本指南演示了添加或删除群集的过程，但可以概括为：

1. 修改要添加或删除的 Fleet Manager 成员群集上的标签。
2. 使用 whatif 参数和 az fleet clustermeshprofile apply 命令查看跨群集网络更改。
3. 对更改感到满意后，请通过运行相同的命令来应用这些更改，省略参数 whatif 。

查看更改是可选的，但建议使用，尤其是对于较大的跨群集网络，其中任何更改可能需要一些时间才能完成。
