使用“资源覆盖”功能自定义由 Azure Kubernetes Fleet Manager 在资源放置过程中部署的资源

适用于： ✔️具有中心群集的 Fleet Manager

Azure Kubernetes Fleet Manager 智能资源放置可将同一资源部署到一个机群中的多个群集。通常，需要修改资源配置，以在不同的环境（开发、测试、生产）中强制实施有关行为的规则。为此，Fleet Manager 提供了资源替代，该功能在概念上类似于 Helm 模板和 Kustomize 修补程序的使用方式。

在以下情况下，修改资源配置非常有用：

你想要在所有集群上使用一个名为 ClusterRole 的 secret-reader，但在生产集群上，该角色允许执行的操作范围要更小。
您希望在所有集群上使用相同的 Deployment，但在生产集群上使用不同的容器映像或端口。

本文介绍如何为由 Fleet Manager 资源放置所部署的资源创建覆盖配置。

Azure Kubernetes Fleet Manager 支持两个替代范围：

群集范围：ClusterResourceOverride 和 ClusterResourcePlacement 用于管理基础设施级更改的集群管理员。
命名空间范围：用于ResourceOverrideResourcePlacement管理其特定命名空间内推出的应用程序团队。

从文章顶部的范围类型选项中选择最适用的范围。

群集范围的资源替代

ClusterResourceOverride 具有以下属性：

clusterResourceSelectors：指定为重写选择的群集资源集。
policy：指定要应用于所选群集资源的规则集。

注释

Policy 对于群集和命名空间范围内的资源，定义是相同的。

下面这个示例ClusterRole名为secret-reader，演示了ClusterResourceOverride的工作原理。

apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: secret-reader
rules:
- apiGroups: [""]
  resources: ["secrets"]
  verbs: ["get", "watch", "list"]

选择群集资源

可以在ClusterResourceOverride中包含一个或多个clusterResourceSelector资源以选择需要替代的资源。每个 clusterResourceSelector 字段都支持以下字段。

group：资源的 API 组。
version：资源的 API 版本。
kind：资源的种类。
name：资源的名称。

注释

如果选择命名空间 ClusterResourceSelector，替代将应用于命名空间中的所有资源。

使用我们的示例 ClusterRole，让我们看看如何在一个 ClusterResourceOverride示例中选择它。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ClusterResourceOverride
metadata:
  name: example-cro
spec:
  clusterResourceSelectors:
    - group: rbac.authorization.k8s.io
      kind: ClusterRole
      version: v1
      name: secret-reader

命名空间范围内的资源替代

ResourceOverride 具有以下属性：

resourceSelectors：指定要覆盖的资源集。
policy：指定要应用于所选资源的规则集。

注释

Policy 对于群集和命名空间范围内的资源，定义是相同的。

若要演示 ResourceOverride 的工作方式，请使用下面名为 Deployment 的示例 nginx-sample。

apiVersion: apps/v1
kind: Deployment
metadata:
  name: nginx-sample
  namespace: nginx-demo
spec:
  replicas: 2
  selector:
    matchLabels:
      app: nginx
  template:
    metadata:
      labels:
        app: nginx
    spec:
      containers:
        - name: nginx
          image: nginx:1.25
          ports:
            - containerPort: 80

选择命名空间资源

可以在ResourceOverride中包含一个或多个resourceSelector资源以选择需要替代的资源。各个 resourceSelector 支持以下字段：

group：资源的 API 组。
version：资源的 API 版本。
kind：资源的种类。
name：资源的名称。

通过在 namespace 的 metadata 中指定 ResourceOverride 集，可以确定要重写的资源的命名空间。

使用示例 Deployment，可了解如何在一个 ResourceOverride中将其选中。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ResourceOverride
metadata:
  name: example-resource-override
  namespace: nginx-demo
spec:
  resourceSelectors:
    -  group: apps
       kind: Deployment
       version: v1
       name: nginx-sample

重要

如果在resourceSelector（kind: Namespace）中选择一个命名空间，则该重写将应用于命名空间中的所有资源。
需要 ResourceOverride 与要重写的资源位于同一命名空间中。

现在您已选择该资源，下面来看看如何使用 policy 配置覆盖设置。

Policy

由 policy 组成的一组 overrideRules 用于指定要应用于所选资源的更改。各个 overrideRules 支持以下字段：

clusterSelector：指定替代规则应用到的群集集。
jsonPatchOverrides：指定要应用于所选资源的更改。

群集选择器

使用 clusterSelector 中的 overrideRules 字段指定该规则适用的集群。 clusterSelector 支持以下字段：

clusterSelectorTerms：指定选择群集的条件的术语列表。每个术语都包含一个 labelSelector 字段，用于定义一组要匹配的标签。

重要

仅 labelSelector 在 clusterSelectorTerms 字段中受支持。

JSON 补丁覆盖

在jsonPatchOverrides中使用overrideRules来指定要应用于所选资源的更改。该 JsonPatch 属性支持以下字段：

op：要执行的操作。支持的操作包括：
- add：向指定路径添加新值。
- remove：删除指定路径处的值。
- replace：替换指定路径处的值。
path：要修改的字段的路径。有关指定路径的指南包括：
- 必须以斜杠（/）字符开头。
- 不能为空或包含空字符串。
- 不能是字段 TypeMeta （/kind 或 /apiVersion）。
- 不能是 Metadata 字段（/metadata/name 或 /metadata/namespace），但可以是字段 /metadata/labels 和 /metadata/annotations。
- 不能是资源状态中的任何字段。
有效路径的示例包括：
- /metadata/labels/new-label
- /metadata/annotations/new-annotation
- /spec/template/spec/containers/0/resources/limits/cpu
- /spec/template/spec/containers/0/resources/requests/memory
value：要添加、删除或替换的值。 op如果是remove，则无法指定value。

这些 jsonPatchOverrides 字段遵循 RFC 6902 对所选资源应用 JSON 修补程序。

扩展我们的示例，你将配置一个 policy，以便在带有 list 标签的集群上，从名为 ClusterRole 的 secret-reader 中删除 env:prod 动词。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ClusterResourceOverride
metadata:
  name: example-cro
spec:
  clusterResourceSelectors:
    - group: rbac.authorization.k8s.io
      kind: ClusterRole
      version: v1
      name: secret-reader
  policy:
    overrideRules:
      - clusterSelector:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: prod
        jsonPatchOverrides:
          - op: remove
            path: /rules/0/verbs/2

在前面的示例基础上，您可以配置一个 policy，以便在带有 Deployment 标签的群集中，将 nginx:1.30.0 中的容器映像替换为 env: prod 映像。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ResourceOverride
metadata:
  name: example-resource-override
  namespace: nginx-demo
spec:
  resourceSelectors:
    -  group: apps
       kind: Deployment
       version: v1
       name: test-nginx
  policy:
    overrideRules:
      - clusterSelector:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: prod
        jsonPatchOverrides:
          - op: replace
            path: /spec/template/spec/containers/0/image
            value: "nginx:1.30.0"

定义多个替代

向 jsonPatchOverrides 添加多个 overrideRules 字段，以对所选群集资源应用多项更改。下面是一个示例：

此示例会在带有标签 list 的集群上，删除名为 watch 的示例 ClusterRole 中的动词 secret-reader 和 env: prod。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ClusterResourceOverride
metadata:
  name: cro-1
spec:
  clusterResourceSelectors:
    - group: rbac.authorization.k8s.io
      kind: ClusterRole
      version: v1
      name: secret-reader
  policy:
    overrideRules:
      - clusterSelector:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: prod
        jsonPatchOverrides:
          - op: remove
            path: /rules/0/verbs/2
          - op: remove
            path: /rules/0/verbs/1

此示例在带有 Deployment 标签的群集内，将容器映像和端口 443 替换为 env: prod。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ResourceOverride
metadata:
  name: example-resource-override
  namespace: nginx-demo
spec:
  resourceSelectors:
    -  group: apps
       kind: Deployment
       version: v1
       name: test-nginx
  policy:
    overrideRules:
      - clusterSelector:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: prod
        jsonPatchOverrides:
          - op: replace
            path: /spec/template/spec/containers/0/image
            value: "nginx:1.30.0"
          - op: replace
            path: /spec/template/spec/containers/0/ports/0/containerPort
            value: "443"

JSON 补丁中的保留变量覆盖值

JSON 补丁覆盖规则中的 value 会在放置时替换保留变量。当前支持的保留变量：

${MEMBER-CLUSTER-NAME}：替换为memberCluster的名称。

例如，若要创建包含群集名称的Azure DNS主机名，示例 ResourceOverride在 fleet-clustername-chinanorth3 Azure 区域中的群集上添加 eastus 值。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ResourceOverride
metadata:
  name: ro-kuard-demo-chinanorth3
  namespace: kuard-demo
spec:
  placement:
    name: crp-kuard-demo
  resourceSelectors:
    -  group: ""
        kind: Service
        version: v1
        name: kuard-svc
  policy:
    overrideRules:
      - clusterSelector:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  fleet.azure.com/location: chinanorth3
        jsonPatchOverrides:
          - op: add
            path: /metadata/annotations
            value:
              {"service.beta.kubernetes.io/azure-dns-label-name":"fleet-${MEMBER-CLUSTER-NAME}-chinanorth3"}

多个替代规则

将多个 overrideRules 添加到 policy 字段，以对所选资源应用多个更改。这是一个针对ResourceOverride的示例。

此示例将在 Deployment 中的容器镜像替换为：

带有nginx:1.20.0标签的env: prod群集的图像。
带有nginx:latest标签的env: test群集的图像。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ResourceOverride
metadata:
  name: ro-1
  namespace: test
spec:
  resourceSelectors:
    -  group: apps
       kind: Deployment
       version: v1
       name: test-nginx
  policy:
    overrideRules:
      - clusterSelector:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: prod
        jsonPatchOverrides:
          - op: replace
            path: /spec/template/spec/containers/0/image
            value: "nginx:1.20.0"
      - clusterSelector:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: test
        jsonPatchOverrides:
          - op: replace
            path: /spec/template/spec/containers/0/image
            value: "nginx:latest"

创建一个 ClusterResourcePlacement 以指定用于跨群集基础结构分布群集资源替代的放置规则。以下代码是一个示例。请务必选择适当的资源。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ClusterResourcePlacement
metadata:
  name: crp
spec:
  resourceSelectors:
    - group: rbac.authorization.k8s.io
      kind: ClusterRole
      version: v1
      name: secret-reader
  policy:
    placementType: PickAll
    affinity:
      clusterAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: prod

此示例将资源分布到标记 env: prod的所有群集中。实现更改后，相应的 ClusterResourceOverride 配置将应用于指定的群集。选择匹配的群集角色资源secret-reader会触发对群集进行配置应用。

ClusterResourcePlacement，使用kubectl apply命令应用。
```
kubectl apply -f cluster-resource-placement.yaml
```

通过ClusterResourceOverride命令检查ClusterResourcePlacement资源的状态，以验证kubectl describe是否已应用于所选资源。

kubectl describe clusterresourceplacement crp

输出应类似于以下示例：

Status:
  Conditions:
    ...
    Last Transition Time:   2024-04-27T04:18:00Z
    Message:                The selected resources are successfully overridden in the 10 clusters
    Observed Generation:    1
    Reason:                 OverriddenSucceeded
    Status:                 True
    Type:                   ClusterResourcePlacementOverridden
    ...
  Observed Resource Index:  0
  Placement Statuses:
    Applicable Cluster Resource Overrides:
      example-cro-0
    Cluster Name:  member-50
    Conditions:
      ...
      Message:               Successfully applied the override rules on the resources
      Observed Generation:   1
      Reason:                OverriddenSucceeded
      Status:                True
      Type:                  Overridden
     ...

该 ClusterResourcePlacementOverridden 条件指示是否已成功将资源替代应用于群集中的所选资源。每个群集维护自己的 Applicable Cluster Resource Overrides 列表。此列表包含群集资源替代的快照（如果相关）。每个群集的单个状态消息指示是否已成功应用替代规则。

在 Azure portal 的 Fleet Manager 概述页的 Fleet Resources 部分中，选择 资源配置。
选择创建。
创建一个 ClusterResourcePlacement 以指定用于跨群集基础结构分布群集资源替代的放置规则，如以下示例所示。请务必选择适当的资源。将默认模板替换为 YAML 示例，然后选择“ 添加”。

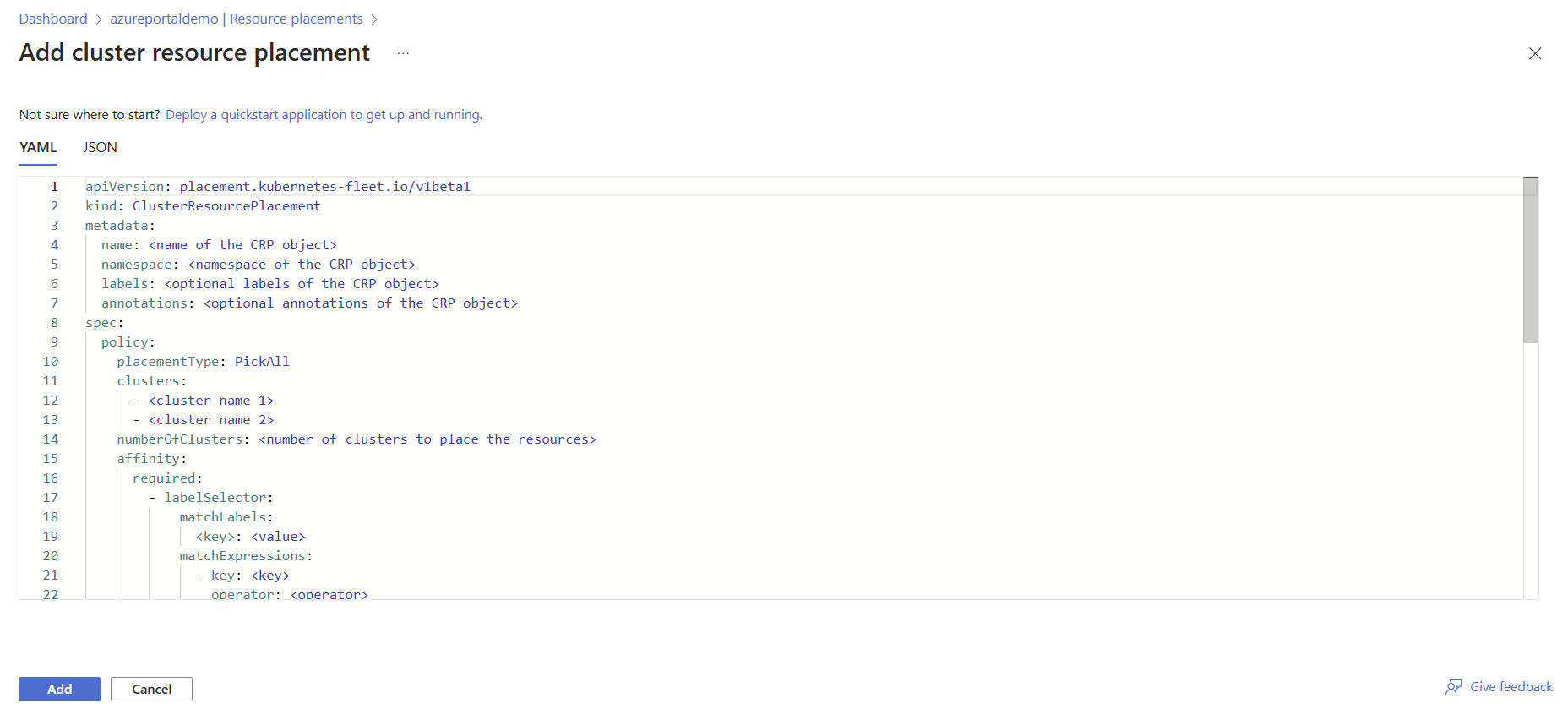

用于创建资源放置的 Azure portal 页面的
```
apiVersion: placement.kubernetes-fleet.io/v1
kind: ClusterResourcePlacement
metadata:
  name: crp
spec:
  resourceSelectors:
    - group: rbac.authorization.k8s.io
      kind: ClusterRole
      version: v1
      name: secret-reader
  policy:
    placementType: PickAll
    affinity:
      clusterAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: prod
```
此示例将资源分布到标记 env: prod的所有群集中。实现更改后，相应的 ClusterResourceOverride 配置将应用于指定的群集。选择匹配的群集角色资源secret-reader会触发对群集进行配置应用。
请确认群集资源配置是否已成功创建。

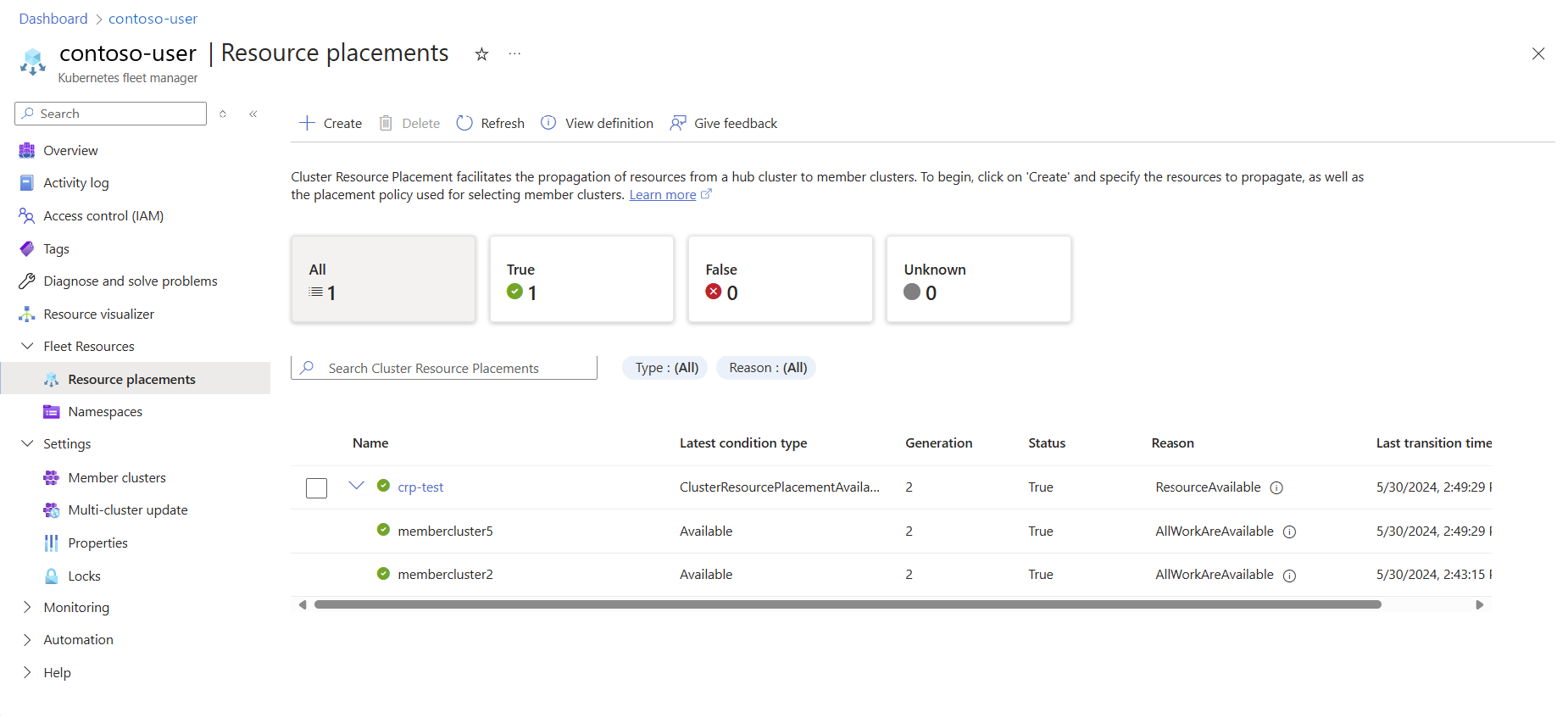

<群集资源放置的 Azure 门户页面截图，显示已成功创建的放置。>
通过从列表中选择资源并检查状态，验证群集资源放置是否已应用于所选资源。

与资源放置一起使用

Azure CLI
Portal

创建一个 ClusterResourcePlacement 资源，以指定用于跨群集基础结构分配资源替代的放置规则。以下代码是一个示例。请务必选择适当的命名空间。

apiVersion: placement.kubernetes-fleet.io/v1
kind: ClusterResourcePlacement
metadata:
  name: crp-example
spec:
  resourceSelectors:
    - group: ""
      kind: Namespace
      name: test-namespace
      version: v1
  policy:
    placementType: PickAll
    affinity:
      clusterAffinity:
        requiredDuringSchedulingIgnoredDuringExecution:
          clusterSelectorTerms:
            - labelSelector:
                matchLabels:
                  env: prod
            - labelSelector:
                matchLabels:
                  env: test

在所有标记为test-namespace和env:prod的群集中分配env:test内的资源。实现更改后，相应的 ResourceOverride 配置将应用于指定的资源。选择匹配的部署资源时 my-deployment，会触发将配置的应用程序应用到指定的资源。

使用命令ClusterResourcePlacement来应用kubectl apply资源。
```
kubectl apply -f cluster-resource-placement.yaml
```

通过ResourceOverride命令检查ClusterResourcePlacement资源的状态，以验证kubectl describe是否已应用于所选资源。

kubectl describe clusterresourceplacement crp-example
