从受限网络连接到工作区资源

假设你是一名 IT 管理员,负责管理组织的受限网络。 您想要在此受限网络中启用 Azure Synapse Analytics Studio 与您的工作站之间的网络连接。 本文介绍如何进行此操作。

先决条件

  • Azure 订阅:如果没有 Azure 订阅,请在开始前创建一个试用版 Azure 帐户
  • Azure Synapse Analytics 工作区:可以从 Azure Synapse Analytics 创建一个。 步骤 4 中需要此工作区名称。
  • 受限网络:IT 管理员维护组织的受限网络,并有权配置网络策略。 在步骤 3 中,需要虚拟网络名称和子网。

步骤 1:将网络出站安全规则添加到受限制的网络

您需要添加四条使用四个服务标记的网络出站安全规则。

  • AzureResourceManager
  • AzureFrontDoor.Frontend
  • AzureActiveDirectory
  • AzureMonitor (此类型的规则是可选的。仅当想要与 Microsoft 共享数据时才添加它。

以下屏幕截图显示了 Azure 资源管理器出站规则的详细信息。

Azure 资源管理器服务标记详细信息的屏幕截图。

创建其他三个规则时,请将 目标服务标记 的值替换为列表中的 AzureFrontDoor.FrontendAzureActiveDirectoryAzureMonitor

有关详细信息,请参阅 服务标记概述

接下来,从 Azure 门户创建专用链接中心。 若要在门户中找到此信息,请搜索 Azure Synapse Analytics(专用链接中心),然后填写所需的信息以创建它。

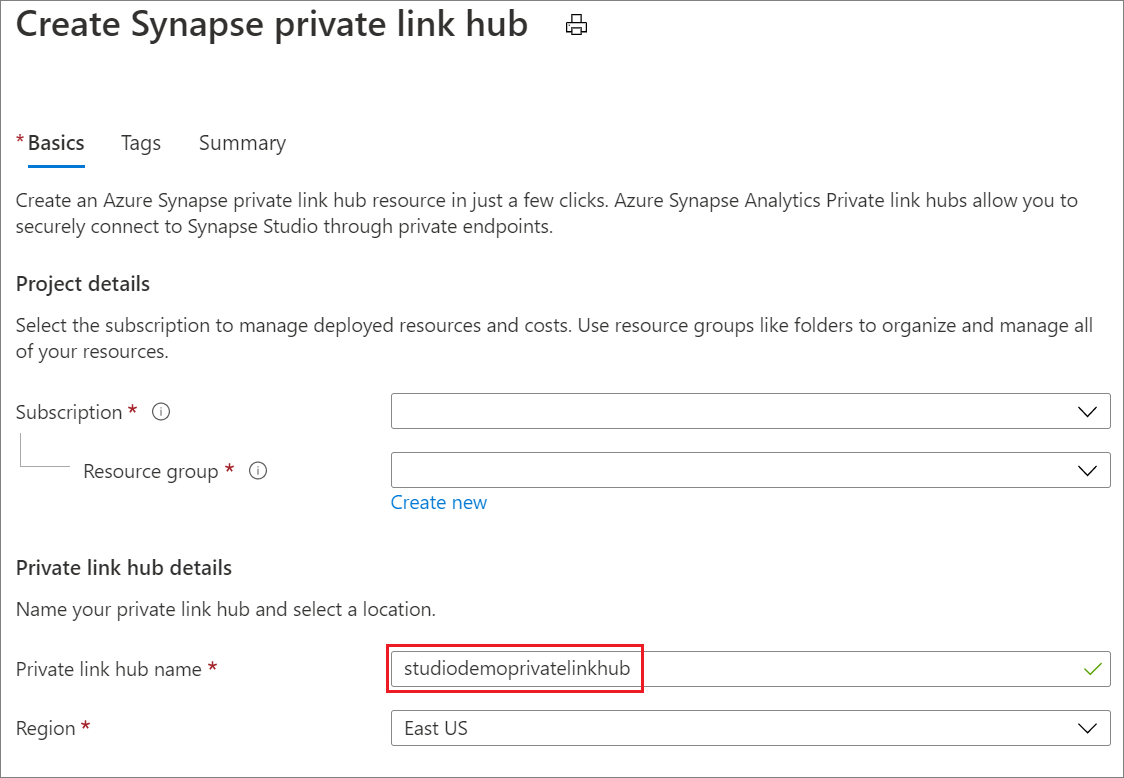

创建 Synapse 专用链接中心的屏幕截图。

步骤 3:为 Synapse Studio 创建专用终结点

若要访问 Azure Synapse Analytics Studio,必须从 Azure 门户创建专用终结点。 若要在门户中找到此项,请搜索 专用链接。 在 专用链接中心,选择 “创建专用终结点”,然后填写创建所需的信息。

备注

确保区域值与 Azure Synapse Analytics 工作区所在的 区域 值相同。

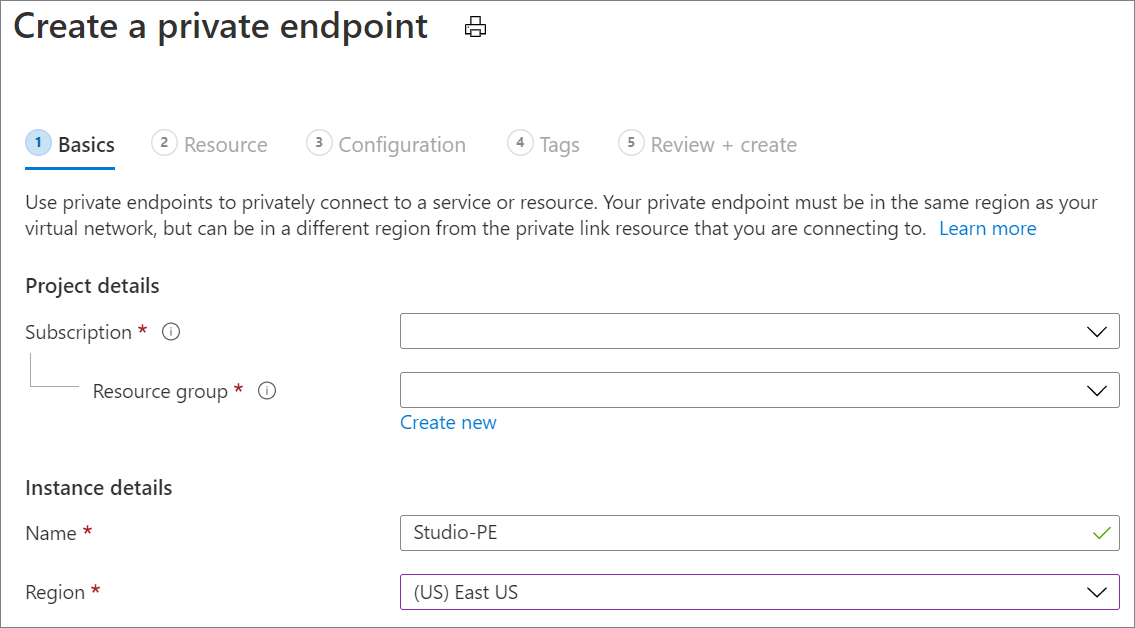

“创建专用终结点”的屏幕截图,“基本信息”选项卡。

“资源 ”选项卡上,选择在步骤 2 中创建的专用链接中心。

“创建专用终结点,资源”选项卡的屏幕截图。

在“配置”选项卡上:

  • 对于 虚拟网络,请选择受限制的虚拟网络名称。
  • 对于 “子网”,请选择受限制虚拟网络的子网。
  • 对于“与专用 DNS 区域集成”,请选择“是”。

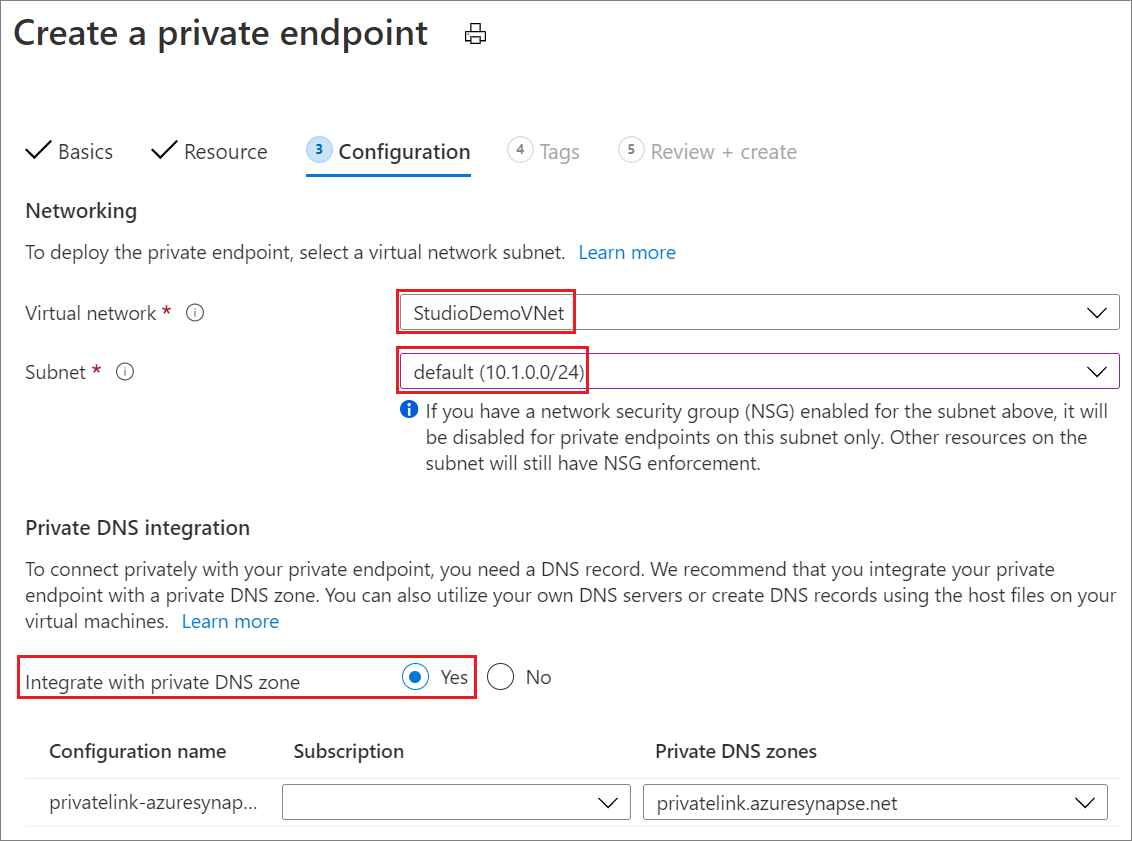

“创建专用终结点,配置”选项卡的屏幕截图。

创建专用链接终结点后,可以访问 Azure Synapse Analytics Studio 的 Web 工具的登录页。 但是,你尚无法访问工作区中的资源。 为此,需要完成下一步。

步骤 4:为工作区资源创建专用终结点

若要访问 Azure Synapse Analytics 工作区资源中的资源,需要创建以下内容:

  • 至少有一个专用链接终结点,其目标子资源类型为 Dev
  • 另外两个可选的专用链接终结点,其类型为 SqlSqlOnDemand,具体取决于要访问的工作区中的资源。

创建这些与在上一步中创建端点的方式类似。

“资源 ”选项卡上:

  • 对于 资源类型,请选择 Microsoft.Synapse/workspaces
  • 对于 “资源”,请选择之前创建的工作区名称。
  • 对于 “目标”子资源,请选择终结点类型:
    • Sql 适用于 SQL 池中的 SQL 查询执行。
    • SqlOnDemand 适用于 SQL 内置查询执行。
    • Dev 用于访问 Azure Synapse Analytics 工作区中的其他所有内容。 需要创建此类型的至少一个专用链接终结点。

“创建专用终结点”、“资源”选项卡、工作区的屏幕截图。

步骤 5:为工作区链接存储创建专用终结点

若要使用 Azure Synapse Analytics 工作区中的存储资源管理器访问链接存储,必须创建一个专用终结点。 此步骤的步骤类似于步骤 3 中的步骤。

“资源 ”选项卡上:

  • 对于 资源类型,请选择 Microsoft.Storage/storageAccounts
  • 对于 “资源”,请选择之前创建的存储帐户名称。
  • 对于 “目标”子资源,请选择终结点类型:
    • blob 适用于 Azure Blob 存储。
    • dfs 适用于 Azure Data Lake Storage Gen2。

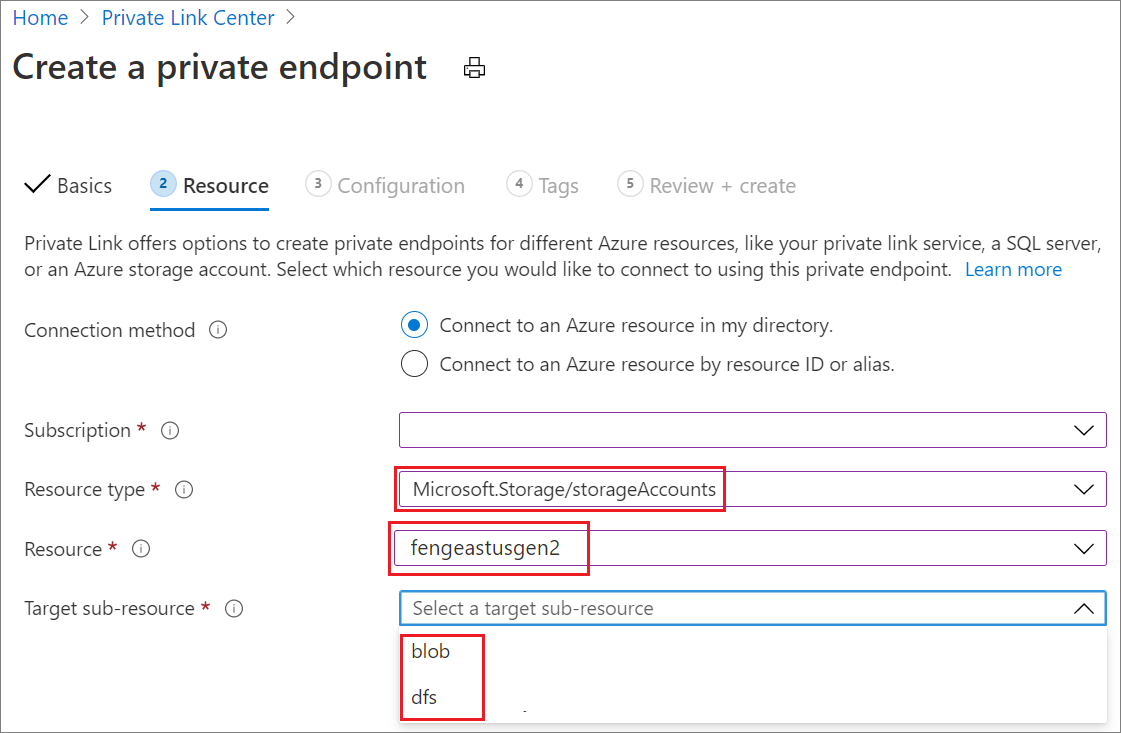

屏幕截图显示创建专用终结点、资源选项卡、存储。

现在,可以访问链接的存储资源。 在虚拟网络中的 Azure Synapse Analytics 工作区中,可以使用存储资源管理器访问链接的存储资源。

可以为工作区启用托管虚拟网络,如以下屏幕截图所示:

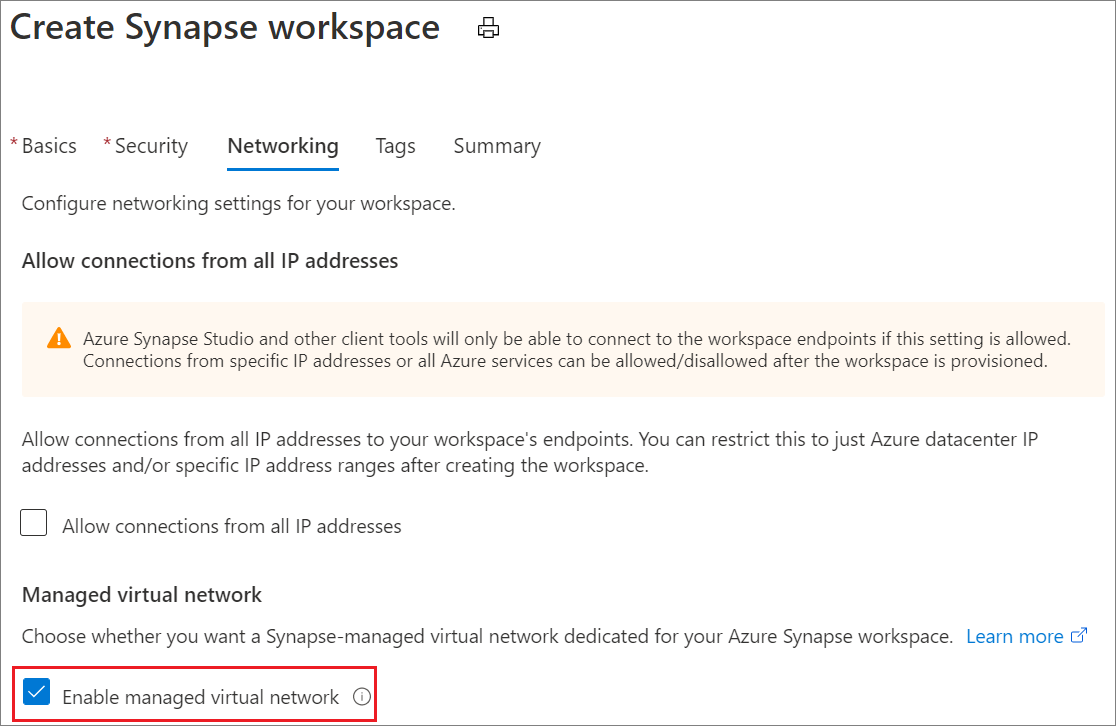

“创建 Synapse 工作区”的屏幕截图,其中突出显示了“启用托管虚拟网络”选项。

如果希望笔记本在特定存储帐户下访问关联的存储资源,请在 Azure Synapse Analytics Studio 下添加托管专用终结点。 存储帐户名称应该是笔记本需要访问的名称。 有关详细信息,请参阅 创建数据源的托管专用终结点

创建此终结点后,审批状态会显示为 “待处理”。 在 Azure 门户中此存储帐户的 “专用终结点连接 ”选项卡中,请求此存储帐户的所有者批准。 批准后,笔记本可以访问此存储帐户下的链接存储资源。

现在,一切就绪。 可以访问 Azure Synapse Analytics 工作区资源。

步骤 6:在防火墙中允许该 URL 通过

启用 Azure Synapse 专用链接中心后,必须从客户端浏览器访问以下 URL。

身份验证所需:

  • login.partner.microsoftonline.cn
  • aadcdn.msauth.net
  • msauth.net
  • msftauth.net
  • microsoftgraph.chinacloudapi.cn
  • login.live.com,但这可能因帐户类型而异。

工作区/池管理所需:

  • management.chinacloudapi.cn
  • {workspaceName}.[dev|sql].azuresynapse.azure.cn
  • {workspaceName}-ondemand.sql.azuresynapse.azure.cn

Synapse 笔记本创作所需:

  • aznb.azuresandbox.ms

访问控制和标识搜索所需:

  • graph.chinacloudapi.cn

附录:专用终结点的 DNS 注册

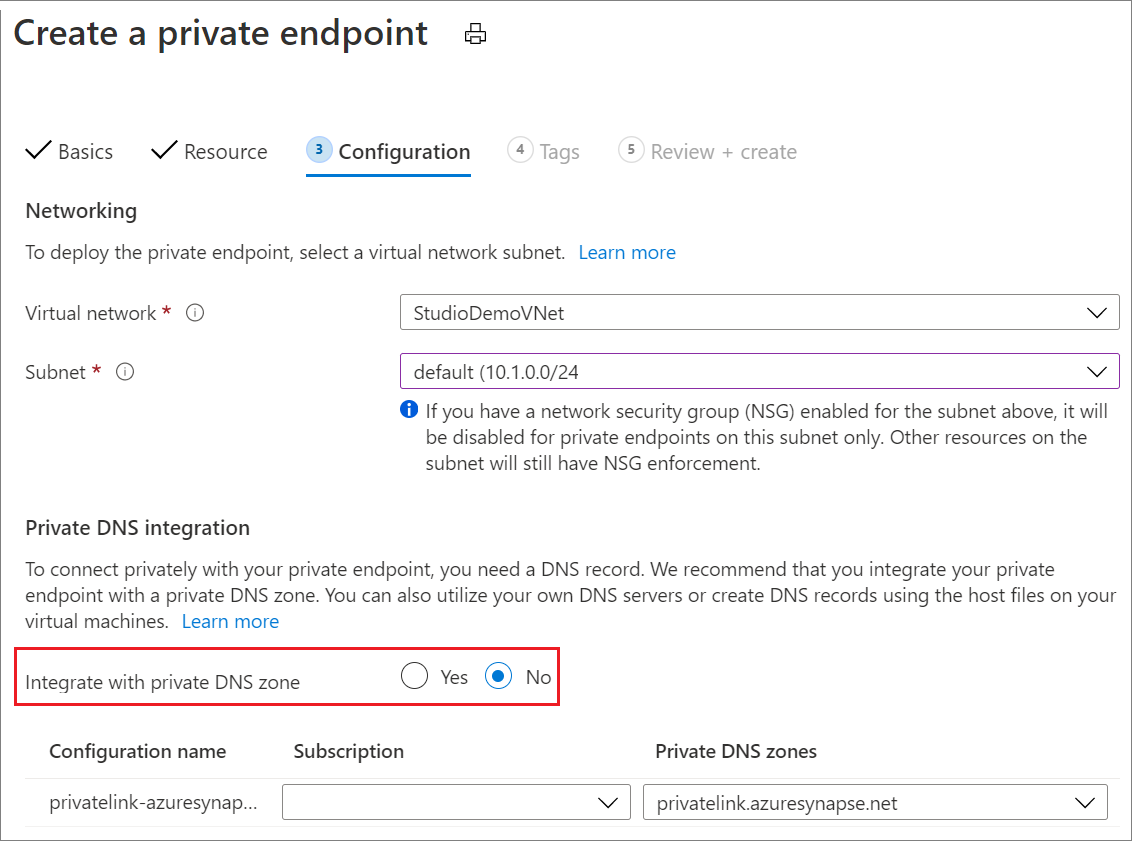

如果在专用终结点创建期间未启用“与专用 DNS 区域集成”,如下面的屏幕截图所示,则必须为每个专用终结点创建“专用 DNS 区域”。 创建 Synapse 专用 DNS 区域 1 的屏幕截图。

若要在门户中查找 专用 DNS 区域 ,请搜索 专用 DNS 区域。 在 专用 DNS 区域中,填写下面的所需信息来创建它。

  • 对于 Name,输入特定专用终结点的专用 DNS 区域专用名称,如下所示:
    • privatelink.azuresynapse.azure.cn 是针对用于访问 Azure Synapse Analytics Studio 网关的专用终结点。 请在步骤 3 中查看如何创建这种类型的专用终结点。
    • privatelink.sql.azuresynapse.azure.cn 适用于 SQL 池和内置池中 SQL 查询执行的此类专用终结点。 请参阅步骤 4 中的终结点创建。
    • privatelink.dev.azuresynapse.azure.cn 适用于此类专用终结点,用于访问 Azure Synapse Analytics 工作区中的其他所有内容。 请查看步骤 4 中此类专用终结点的创建。
    • privatelink.dfs.core.chinacloudapi.cn 是针对用于访问与工作区关联的 Azure Data Lake Storage Gen2 的专用终结点。 请在步骤 5 中查看此类型的私有终结点的创建。
    • privatelink.blob.core.chinacloudapi.cn 是针对用于访问与工作区关联的 Azure Blob 存储的专用终结点。 请参阅步骤 5,了解如何创建这类专用终结点。

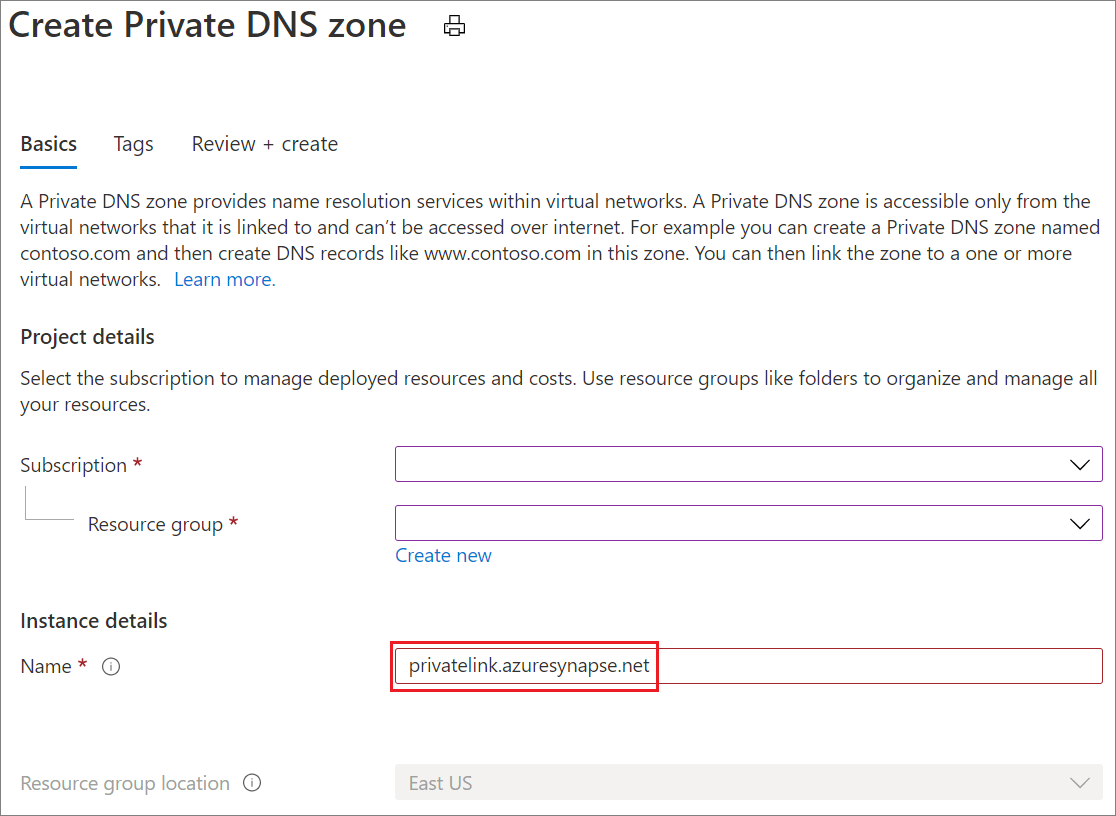

创建 Synapse 专用 DNS 区域 2 的屏幕截图。

创建 专用 DNS 区域 后,输入创建的专用 DNS 区域,然后选择 虚拟网络链接 以将链接添加到虚拟网络。

创建 Synapse 专用 DNS 区域 3 的屏幕截图。

填写必填字段,如下所示:

  • 对于 链接名称,输入链接名称。
  • 对于“虚拟网络”,请选择你的虚拟网络。

创建 Synapse 专用 DNS 区域 4 的屏幕截图。

添加虚拟网络链接后,需要在之前创建的 专用 DNS 区域中添加 DNS 记录集。

  • 对于 Name,输入不同专用终结点的专用名称字符串:
    • Web 用于访问 Azure Synapse Analytics Studio 的专用终结点。
    • YourWorkSpaceName”适用于 SQL 池中 SQL 查询执行的专用终结点,以及用于访问 Azure Synapse Analytics 工作区中其他所有内容的专用终结点。
    • YourWorkSpaceName-ondemand”适用于内置池中 sql 查询执行的专用终结点。
  • 对于“类型”,只能选择 DNS 记录类型“A”
  • 对于 IP 地址,输入每个专用终结点的相应 IP 地址。 可以从专用终结点概述中获取 网络接口 中的 IP 地址。

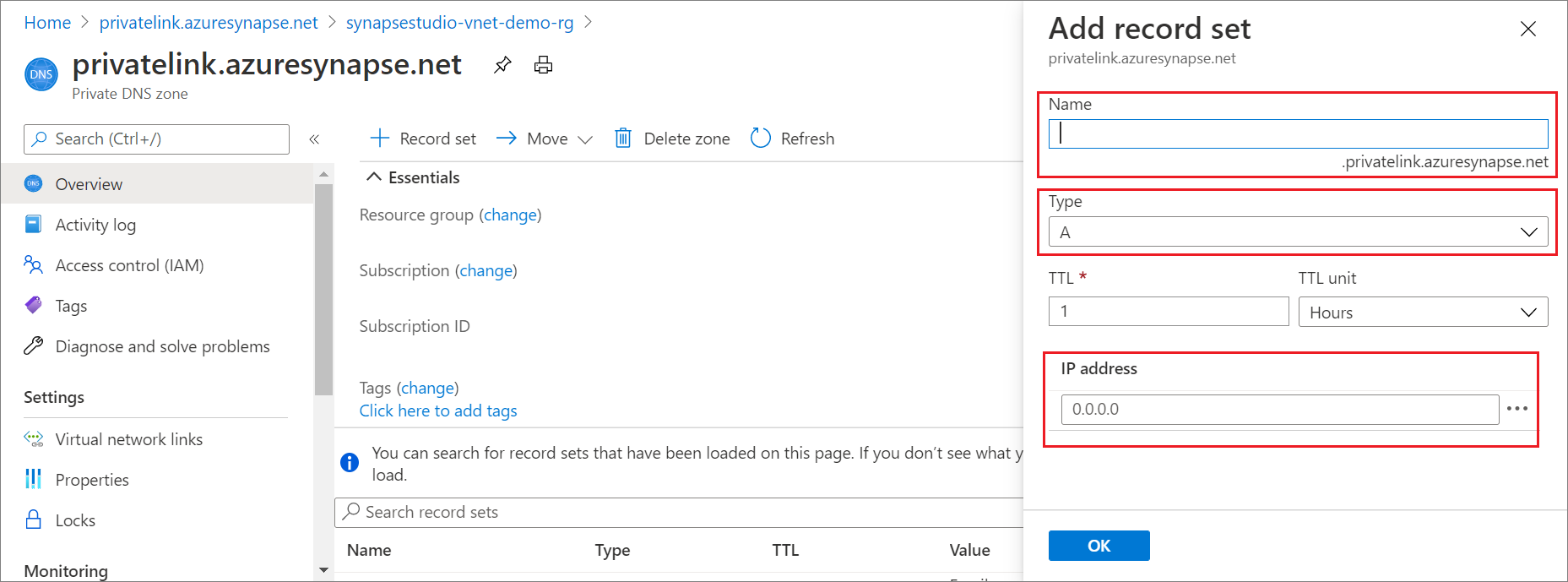

创建 Synapse 专用 DNS 区域 5 的屏幕截图。

后续步骤

详细了解 管理的工作区虚拟网络

详细了解托管专用终结点
