HBv3 系列虚拟机概述
适用于：✔️ Linux VM ✔️ Windows VM ✔️ 灵活规模集 ✔️ 统一规模集
HBv3 系列服务器具有 2 个 64 核 EPYC 7V73X CPU，总共 128 个物理“Zen3”内核，并采用 AMD 3D V-Cache 技术。 HBv3 上禁用了同时多线程处理技术 (SMT)。 这 128 个内核分为 16 个部分（每个套接字 8 个），每个部分包含 8 个处理器内核，可对 96 MB L3 缓存进行统一访问。 Azure HBv3 服务器还运行以下 AMD BIOS 设置：
Nodes per Socket (NPS) = 2
L3 as NUMA = Disabled
NUMA domains within VM OS = 4
C-states = Enabled
因此，服务器启动时有 4 个 NUMA 域（每个插槽各有 2 个）。 每个域的大小为 32 个核心。 每个 NUMA 可以直接访问以 3,200 MT/秒速度运行的 4 个物理 DRAM 通道。
为了给 Azure 虚拟机监控程序提供运行空间而又不干扰 VM，我们为每台服务器预留 8 个物理内核。
VM 拓扑
下图显示了服务器的拓扑。 我们以对称方式在两个 CPU 插槽上保留这 8 个虚拟机监控程序主机核心（黄色），前 2 个核心来自每个 NUMA 域上特定的 Core Complex Dies (CCD)，其余核心用于 HBv3 系列 VM（绿色）。

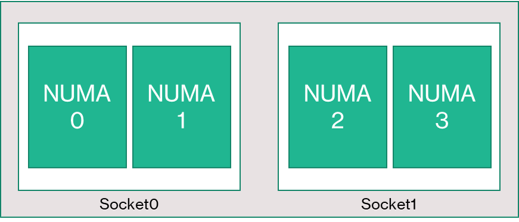

CCD 边界不等效于 NUMA 边界。 在 HBv3 上，一组四 (4) 个连续的 CCD 配置为一个 NUMA 域，无论是在主机服务器级别上还是在来宾 VM 中。 因此，所有 HBv3 VM 大小都会公开 4 个 NUMA 域，这些域显示在 OS 和应用程序中，如下所示。 4 个统一的 NUMA 域，每个域具有不同数量的内核，具体取决于特定的 HBv3 VM 大小。
每种大小的 HBv3 VM 与 AMD EPYC 7003 系列中其他 CPU 的物理布局、功能和性能相似，如下所示：
| HBv3 系列 VM 大小 | NUMA 域 | 每个 NUMA 域的核心 | 与 AMD EPYC 相似 |
|---|---|---|---|
| Standard_HB120rs_v3 | 4 | 30 | 双插槽 EPYC 7773X |
| Standard_HB120-96rs_v3 | 4 | 24 | 双插槽 EPYC 7643 |
| Standard_HB120-64rs_v3 | 4 | 16 | 双插槽 EPYC 7573X |
| Standard_HB120-32rs_v3 | 4 | 8 | 双插槽 EPYC 7373X |
| Standard_HB120-16rs_v3 | 4 | 4 | 双插槽 EPYC 72F3 |
注意
受约束的核心 VM 大小仅减少向 VM 公开的物理核心数。 所有全局共享资产（RAM、内存带宽、L3 缓存、GMI 和 xGMI 连接、InfiniBand、Azure 以太网、本地 SSD）保持不变。 这允许客户选择最适合给定的一组工作负荷或软件授权需求的 VM 大小。
每种大小的 HBv3 VM 的虚拟 NUMA 映射会映射到基础物理 NUMA 拓扑。 硬件拓扑没有潜在的误导性抽象。
使用 lstopo 输出的各种 HBV3 VM 大小的确切拓扑如下所示：
lstopo-no-graphics --no-io --no-legend --of txt
单击以查看 Standard_HB120rs_v3 的 lstopo 输出
单击以查看 Standard_HB120rs-96_v3 的 lstopo 输出
单击以查看 Standard_HB120rs-64_v3 的 lstopo 输出

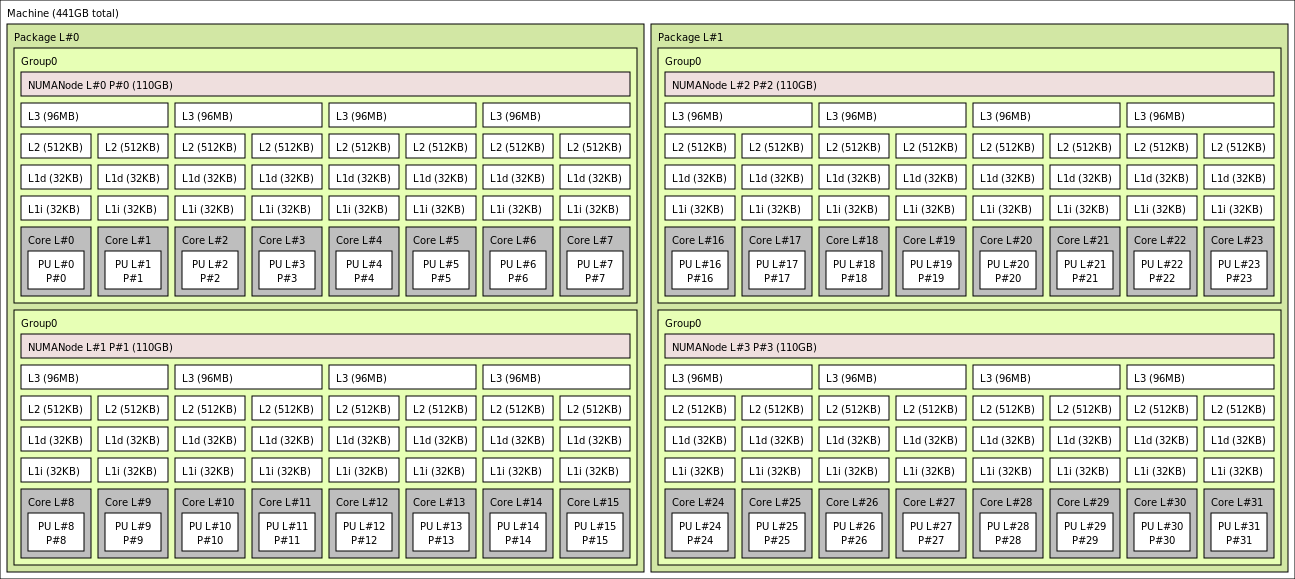

单击以查看 Standard_HB120rs-32_v3 的 lstopo 输出
单击以查看 Standard_HB120rs-16_v3 的 lstopo 输出
InfiniBand 网络
HBv3 VM 还具有 Nvidia Mellanox HDR InfiniBand 网络适配器 (ConnectX-6)，其运行速度高达 200 Gb/秒。NIC 通过 SRIOV 传递到 VM，从而使网络流量可以绕过虚拟机监控程序。 因此，客户会在 HBv3 VM 上加载标准的 Mellanox OFED 驱动程序，因为它们会成为裸机环境。
HBv3 VM 支持自适应路由、动态连接的传输（DCT 以及标准 RC 和 UD 传输），以及基于硬件的 MPI 集合到 ConnectX-6 适配器的机载处理器的卸载。 这些功能增强了应用性能、可伸缩性和一致性，我们建议使用。
临时存储
HBv3 VM 具有 3 台物理本地 SSD 设备。 一台设备已预先格式化以用作页面文件，并将在你的 VM 中显示为通用的“SSD”设备。
另外两台较大的 SSD 通过 NVMeDirect 作为未格式化的块 NVMe 设备提供。 由于块 NVMe 设备会绕过虚拟机监控程序，因此它具有更高的带宽、更高的 IOPS 和更低的每 IOP 延迟。
当在条带阵列中配对时，NVMe SSD 可提供高达 7 GB/秒的读取速度和 3 GB/秒的写入速度，以及高达 186,000 IOPS（读取）和 201,000 IOPS（写入）的深度队列深度。
硬件规格
| 硬件规格 | HBv3 系列 VM |
|---|---|
| 核心数 | 120、96、64、32 或 16（已禁用 SMT） |
| CPU | AMD EPYC 7V73X |
| CPU 频率（非 AVX） | 3.0 GHz（所有内核）、3.5 GHz（多达 10 个内核） |
| 内存 | 448 GB（每个内核的 RAM 依赖于 VM 大小） |
| 本地磁盘 | 2 个 960 GB NVMe（块）、480 GB SSD（页面文件） |
| Infiniband | 200 Gb/秒 Mellanox ConnectX-6 HDR InfiniBand |
| 网络 | 50 Gb/秒以太网（40 Gb/秒可用）Azure 第二代 SmartNIC |
硬件规格
| 硬件规格 | HBv3 系列 VM |
|---|---|
| 最大 MPI 作业大小 | 36,000 个核心（单个虚拟机规模集中有 300 个 VM，且 singlePlacementGroup=true） |
| MPI 支持 | HPC-X、Intel MPI、OpenMPI、MVAPICH2、MPICH |
| 其他框架 | UCX、libfabric、PGAS |
| Azure 存储支持 | 标准磁盘和高级磁盘（最多 32 个磁盘） |
| SRIOV RDMA 的操作系统支持 | RHEL 7.9+、Ubuntu 18.04+、SLES 15.4、WinServer 2016+ |
| 推荐的性能操作系统 | Windows Server 2019+ |
| Orchestrator 支持 | Azure CycleCloud、Azure Batch、AKS；群集配置选项 |
注意
在 HBv3 和大于 64（虚拟或物理）核的其他 VM 上，不支持 Windows Server 2012 R2。 有关更多详细信息，请参阅 Windows Server 上 Hyper-V 支持的 Windows 来宾操作系统。
重要
本文档引用临近或处于生命周期终止 (EOL) 日期的 Linux 发行版本。 请考虑更新到最新版本。
后续步骤
- 在 Azure 计算技术社区博客上阅读最新公告、HPC 工作负载示例和性能结果。
