网络安全边界的诊断日志

本文介绍了网络安全边界的诊断日志，以及如何启用日志记录。 你将了解使用的访问日志类别。 接下来，你将了解诊断日志的存储选项，以及如何通过 Azure 门户启用日志记录。

访问日志类别

网络安全外围的访问日志类别基于访问规则评估的结果。 诊断设置中选择的日志类别将发送到客户选择的存储位置。 以下是每个访问日志类别的说明，包括它们适用的模式：

访问日志架构

启用时，每个与网络安全外围关联的 PaaS 资源都会生成具有统一日志架构的访问日志。

网络安全外围特定属性

本部分介绍日志架构中的网络安全外围特定属性。

源属性

描述入站连接源的属性。

目标属性

描述出站连接目标的属性。

入站类别的日志条目示例

{
  "time" : "{timestamp}",
  "timeGeneratedEndTime" : "{timestamp}",
  "count" : "{countOfAggregatedLogs}",
  "resourceId" : "/SUBSCRIPTIONS/{subsId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYPERIMETERS/{perimeterName}",
  "operationName" : "{PaaSOperationName}" ,
  "operationVersion" : "{api-version}",
  "category" : "{inboundCategory}",
  "location" : "{networksecurityperimeterRegion}",
  "properties" : {
    "serviceResourceId" : "/subscriptions/{paasSubsId}/resourceGroups/{paasResourceGroupName}/providers/{provider}/{resourceType}/{resourceName}",
    "serviceFqdn": "{PaaSResourceFQDN}",
    "accessRulesVersion" : "{accessRulesVersion}",
    "profile" : "{networksecurityperimeterProfileName}",
    "appId" : "{resourceAppId}",
    "parameters" : "{ {ParameterType1}: {value1}, {ParameterType2}: {value2}, ...}", // Parsable JSON
    "matchedRule" : {
      "accessRule" : "{matchedRuleName}",
      },
    "source" : {
      "resourceId" : "/subscriptions/{sourceSubscriptionId}/resourceGroups/{sourceResourceGroupName}/providers/{sourceProvider}/{sourceResourceType}/{sourceResourceName}",
      "ipAddress": "{sourceIPAddress}",
      "perimeterGuids" : ["{sourcePerimeterGuid}"], // Only included if request comes from perimeter
      "appId" : "{sourceAppId}",
      "port" : "{Port}",
      "protocol" : "{Protocol}",
      "parameters" : "{ {ParameterType1}: {value1}, {ParameterType2}: {value2}, ...}", // Parsable JSON
    },
  },
  "resultDescription" : "The static text description of this operation on the PaaS resource. For example, \"Get storage file.\""
}

出站类别示例日志条目

{
  "time" : "{timestamp}",
  "timeGeneratedEndTime" : "{timestamp}",
  "count" : "{countOfAggregatedLogs}",
  "resourceId" : "/SUBSCRIPTIONS/{subsId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/NETWORKSECURITYPERIMETERS/{perimeterName}",
  "operationName" : "{PaaSOperationName}" ,
  "operationVersion" : "{api-version}",
  "category" : "{outboundCategory}",
  "location" : "{networksecurityperimeterRegion}",
  "properties" : {
    "serviceResourceId" : "/subscriptions/{paasSubsId}/resourceGroups/{paasResourceGroupName}/providers/{provider}/{resourceType}/{resourceName}",
    "serviceFqdn": "{PaaSResourceFQDN}",
    "accessRulesVersion" : "{accessRulesVersion}",
    "profile" : "{networksecurityperimeterProfileName}",
    "appId" : "{resourceAppId}",
    "parameters" : "{{ParameterType1}: {value1}, {ParameterType2}: {value2}, ...}", // Parsable JSON
    "matchedRule" : {
      "accessRule" : "{matchedRuleName}",
      },
    "destination" : {
      "resourceId" : "/subscriptions/{destSubsId}/resourceGroups/{destResourceGroupName}/providers/{destProvider}/{destResourceType}/{destResourceName}",
      "fullyQualifiedDomainName" : "{destFQDN}",
      "appId" : "{destAppId}",
      "port" : "{Port}",
      "protocol" : "{Protocol}",
      "parameters" : "{ {ParameterType1}: {value1}, {ParameterType2}: {value2}, ...}", // Parsable JSON
    },
  },
  "resultDescription" : "The static text description of this operation on the PaaS resource. For example, \"Get storage file.\""
}

访问日志的记录目标选项

存储网络安全外围诊断日志的目标包括 Log Analytic 工作区（表名称：NSPAccessLogs）、Azure 存储帐户和 Azure 事件中心等服务。 有关支持的目标的完整列表和详细信息，请参阅 诊断日志支持的目标。

通过 Azure 门户启用日志记录

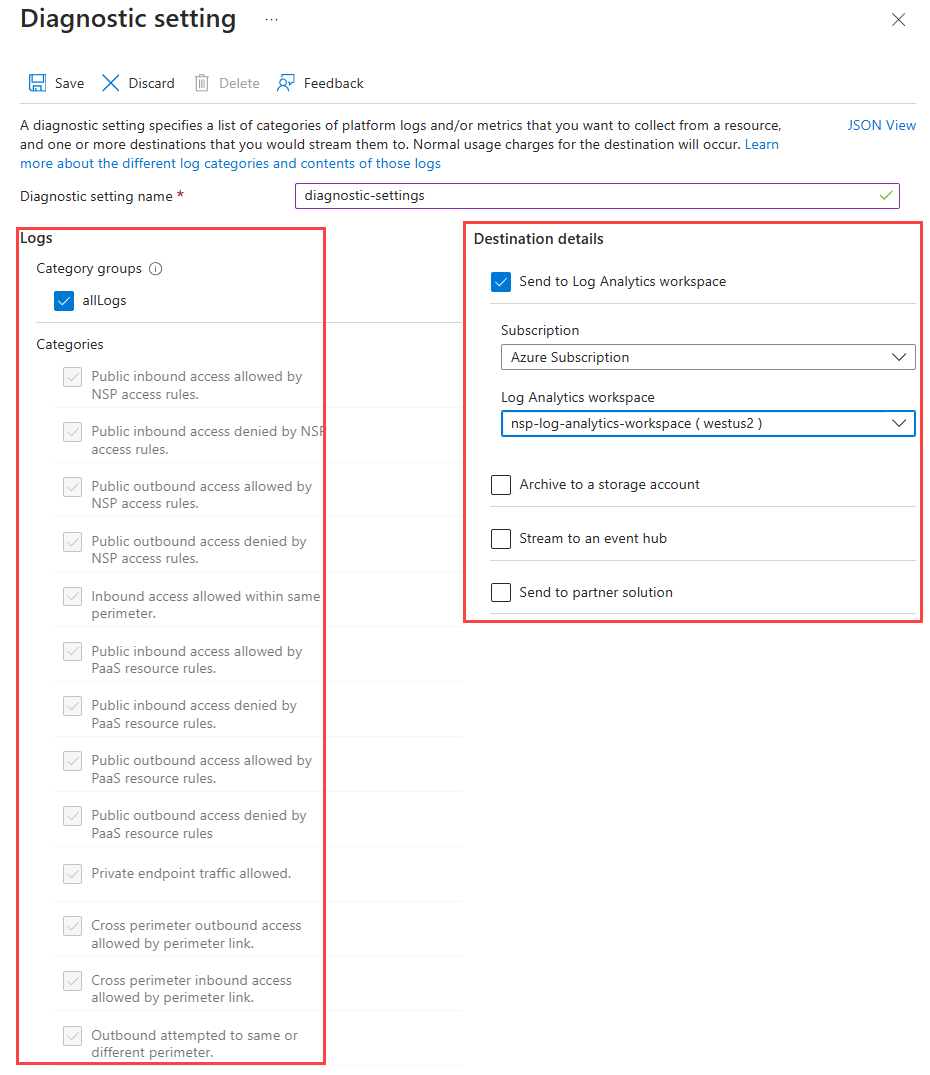

你可以在 Azure 门户的“诊断设置”中为网络安全边界启用诊断日志记录。 添加诊断设置时，可以选择要收集的日志类别以及要传送日志的目标。
