配置网络终结点以访问 Azure 文件共享

Azure 文件存储提供两种主要类型的终结点用于访问 Azure 文件共享：

公共终结点：使用公共 IP 地址，可从全球任意位置访问。
专用终结点存在于某个虚拟网络中，拥有该虚拟网络地址空间内的一个专用 IP 地址。

本文重点介绍如何配置专用终结点以直接访问Azure文件共享。本文的大部分内容也适用于 Azure 文件同步如何与存储帐户的公共和专用终结点互操作。若要详细了解 Azure 文件同步的网络注意事项，请参阅配置 Azure 文件同步代理和防火墙设置。

在阅读本指南之前，建议先阅读 Azure 文件存储的网络注意事项。

先决条件

本文假设你已经创建了一个 Azure 订阅。如果还没有订阅，请在开始前创建一个试用帐户。
本文假设你已经在要从本地连接到的存储帐户中创建了一个 Azure 文件共享。若要了解如何创建 Azure 文件共享，请参阅创建 Azure 文件共享。
如果你打算使用 Azure PowerShell，请安装最新版本。
如果你打算使用 Azure CLI，请安装最新版本。

终结点配置

可以配置终结点，以限制对存储帐户的网络访问。可通过两种方法来仅限虚拟网络访问存储帐户：

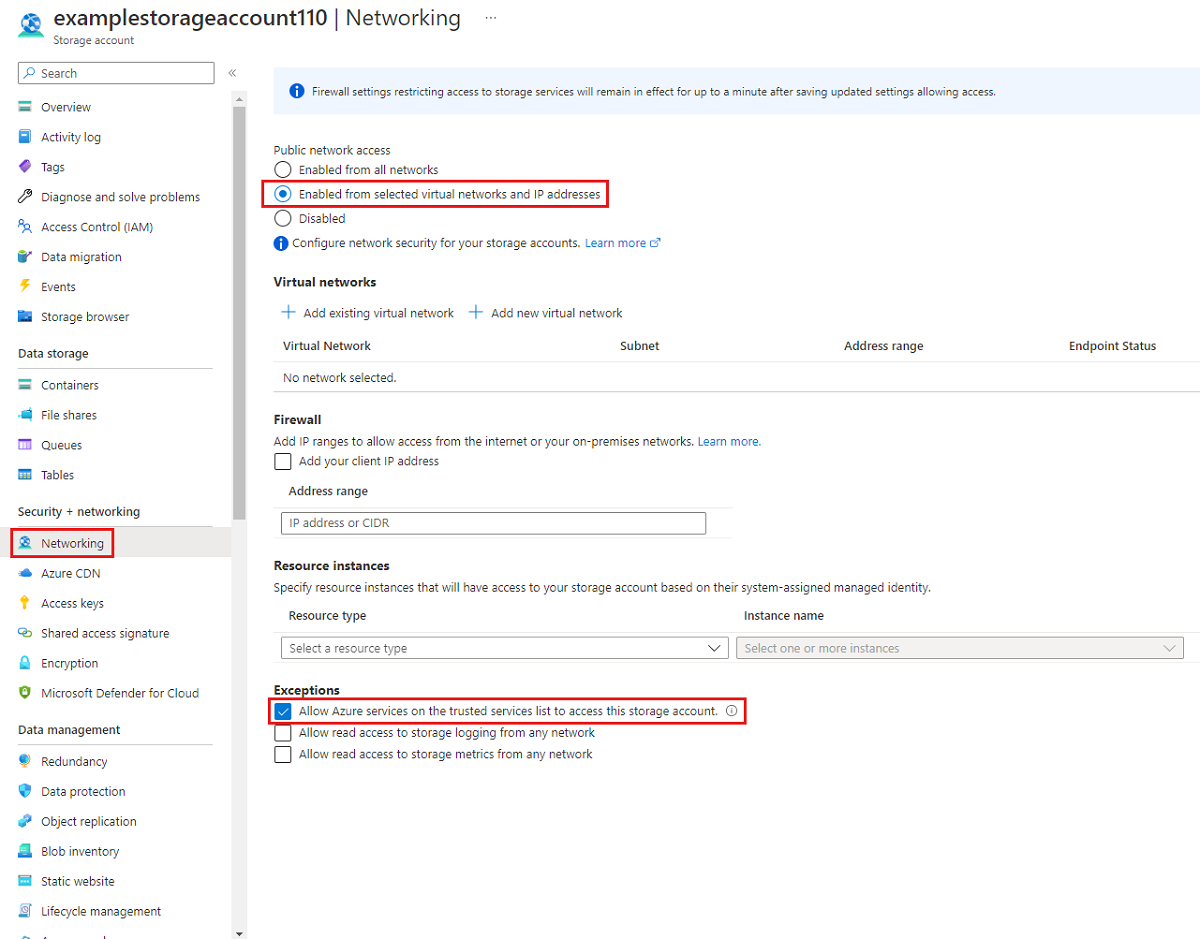

创建一个或多个专用终结点并限制对公共终结点的所有访问。这可确保只有源自所需虚拟网络中的流量才能访问Azure文件共享。请参阅专用链接成本。

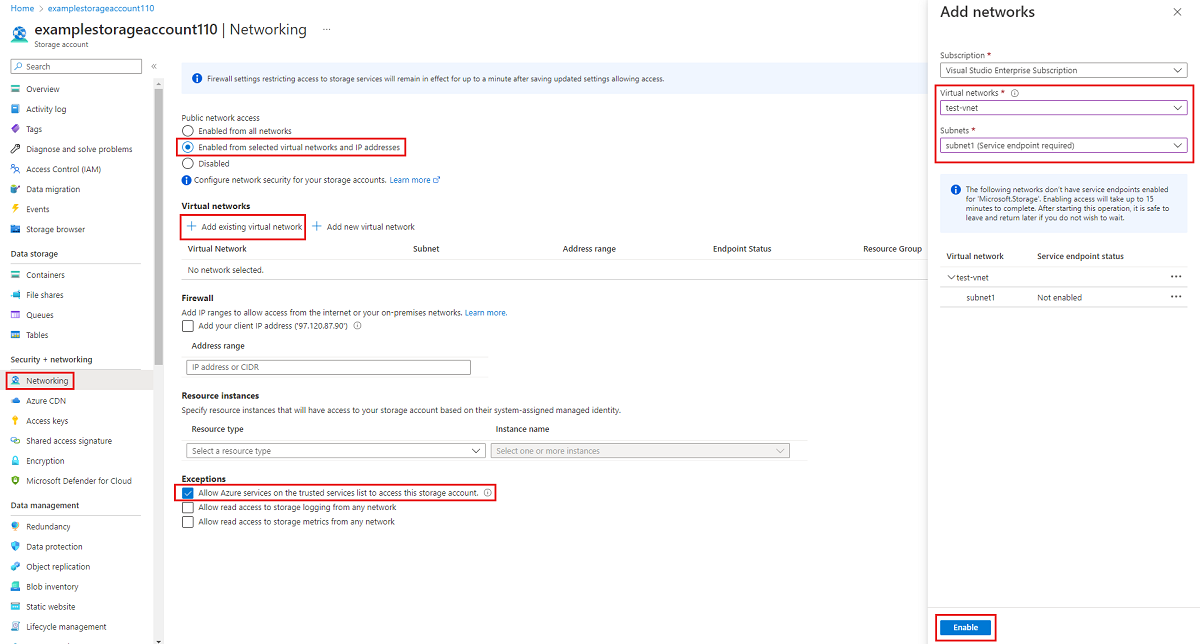

将公共终结点限制为仅用于一个或多个虚拟网络。为此，可以使用称作“服务终结点”的虚拟网络功能。通过服务终结点限制到存储帐户的流量时，可以通过公共 IP 地址进行访问，但只能从配置中指定的位置访问。

创建专用终结点

为文件共享创建专用终结点时，将部署以下Azure资源：

专用终结点：表示专用终结点的一个 Azure 资源。可以将这视为连接目标资源和网络接口的资源。
一个网络接口 (NIC) ：在指定的虚拟网络/子网中保留专用 IP 地址的网络接口。这是完全相同的资源，在部署虚拟机 (VM) 时会使用相同的资源。但是，该资源不是分配给 VM 的，而是由专用终结点拥有。
专用域名系统 DNS 区域：如果你以前没有为此虚拟网络部署过专用终结点，系统将为虚拟网络部署新的专用 DNS 区域。还将在此 DNS 区域中创建 DNS 记录。如果已在此虚拟网络中部署专用终结点，则会将新记录添加到现有 DNS 区域。部署 DNS 区域是可选操作。不过，强烈建议执行此操作；如果使用 AD 服务主体或 FileREST API 装载 Azure 文件共享，则必须执行此操作。

转到要在其中创建专用终结点的资源组。单击+ 创建并搜索专用终结点。选择专用终结点资源，然后选择“ 创建”。

生成的向导包含多个需要完成的页。

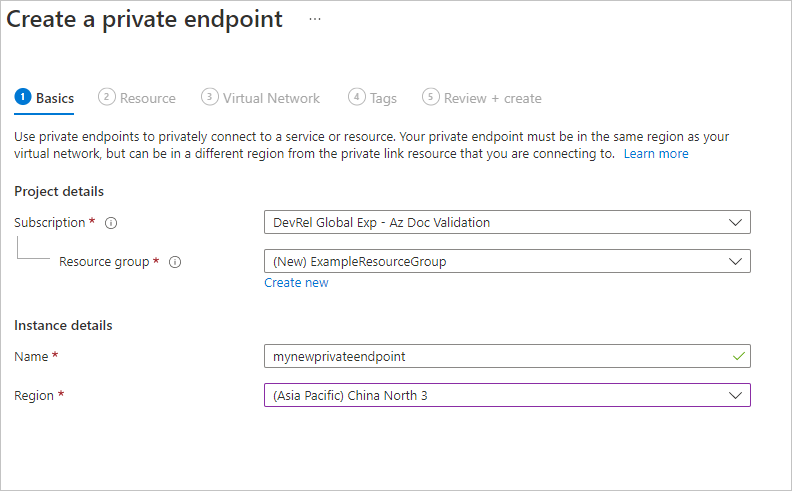

在“基本信息”边栏选项卡中，为专用终结点选择所需的订阅、资源组、名称、网络接口名称和区域。必须在要在其中创建专用终结点的虚拟网络所在的同一区域中创建专用终结点。然后选择“下一步: 资源”。

在资源边栏中，从资源类型的下拉菜单中选择 Microsoft.Storage/storageAccounts。然后选择要作为资源连接到的特定存储帐户。目标子资源将自动填入 file。然后选择“下一步: 虚拟网络”。

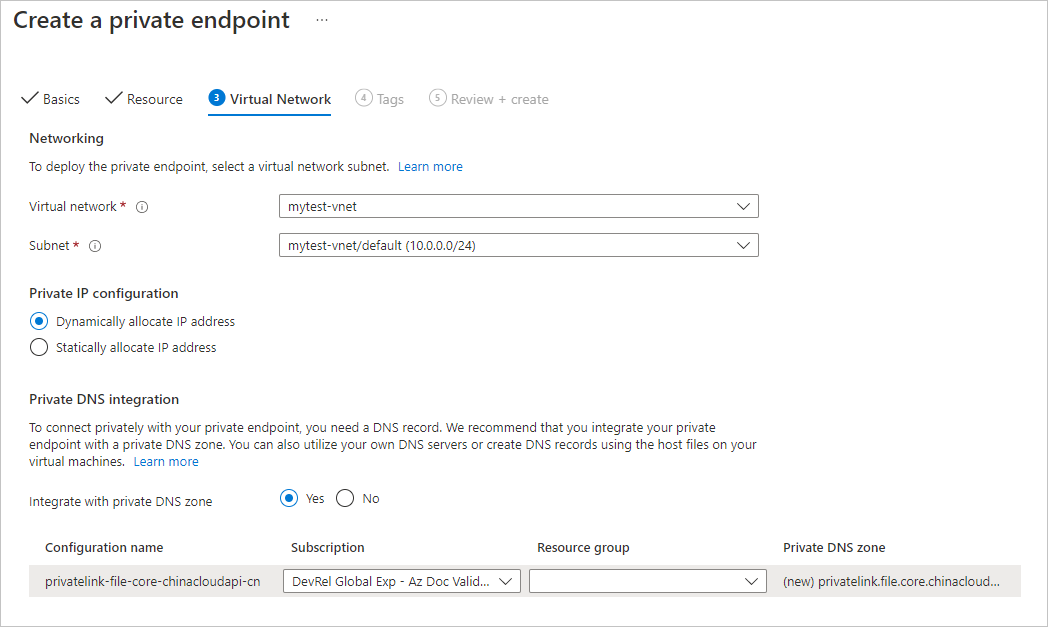

在“虚拟网络”边栏中，可以选择要向其添加专用终结点的特定虚拟网络和子网。为新的专用终结点选择动态或静态 IP 地址分配。如果选择静态，则还需要提供名称和专用 IP 地址。

DNS 部分包含用于将专用终结点与专用 DNS 区域集成的信息。确保订阅和资源组正确，然后选择“下一步: 标记”。

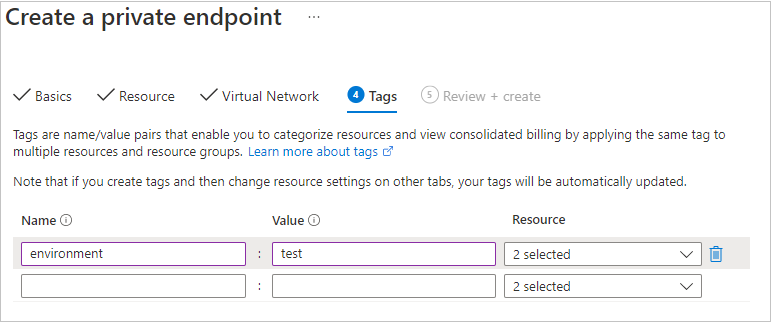

可以选择性地应用标记来对资源进行分类，如将名称“环境”和值“测试”应用于所有测试资源。输入名称/值对（如果需要），然后选择“下一步: 查看 + 创建”。

选择“创建”以创建专用终结点。

若要创建专用终结点，首先需要获取对存储帐户和要向其添加专用终结点的虚拟网络子网的引用。将下面的占位符值替换为你自己的值。

$storageAccountResourceGroupName = "<storage-account-resource-group-name>"
$storageAccountName = "<storage-account-name>"

$storageAccount = Get-AzStorageAccount `
        -ResourceGroupName $storageAccountResourceGroupName `
        -Name $storageAccountName `
        -ErrorAction SilentlyContinue

if ($null -eq $storageAccount) {
    $errorMessage = "Storage account $storageAccountName not found "
    $errorMessage += "in resource group $storageAccountResourceGroupName."
    Write-Error -Message $errorMessage -ErrorAction Stop
}

# Set common variables for private endpoint creation
$resourceGroupName = $storageAccountResourceGroupName
$privateLinkResourceId = $storageAccount.Id
$groupId = "file"
$dnsRecordName = $storageAccountName

获取对虚拟网络和子网的引用：

 $virtualNetworkResourceGroupName = "<vnet-resource-group-name>"
 $virtualNetworkName = "<vnet-name>"
 $subnetName = "<vnet-subnet-name>"

 # Get virtual network reference, and throw error if it doesn't exist
 $virtualNetwork = Get-AzVirtualNetwork `
         -ResourceGroupName $virtualNetworkResourceGroupName `
         -Name $virtualNetworkName `
         -ErrorAction SilentlyContinue

 if ($null -eq $virtualNetwork) {
     $errorMessage = "Virtual network $virtualNetworkName not found "
     $errorMessage += "in resource group $virtualNetworkResourceGroupName."
     Write-Error -Message $errorMessage -ErrorAction Stop
 }

 # Get reference to virtual network subnet, and throw error if it doesn't exist
 $subnet = $virtualNetwork | `
     Select-Object -ExpandProperty Subnets | `
     Where-Object { $_.Name -eq $subnetName }

 if ($null -eq $subnet) {
     Write-Error `
             -Message "Subnet $subnetName not found in virtual network $virtualNetworkName." `
             -ErrorAction Stop
 }

若要创建专用终结点，必须创建专用链接服务连接。专用链接服务连接是创建专用终结点时使用的输入。

 # Disable private endpoint network policies
 $subnet.PrivateEndpointNetworkPolicies = "Disabled"
 $virtualNetwork = $virtualNetwork | `
     Set-AzVirtualNetwork -ErrorAction Stop

 # Create a private link service connection.
 $privateEndpointConnection = New-AzPrivateLinkServiceConnection `
         -Name "$dnsRecordName-Connection" `
         -PrivateLinkServiceId $privateLinkResourceId `
         -GroupId $groupId `
         -ErrorAction Stop

 # Create a new private endpoint.
 $privateEndpoint = New-AzPrivateEndpoint `
         -ResourceGroupName $resourceGroupName `
         -Name "$dnsRecordName-PrivateEndpoint" `
         -Location $virtualNetwork.Location `
         -Subnet $subnet `
         -PrivateLinkServiceConnection $privateEndpointConnection `
         -ErrorAction Stop

创建Azure专用 DNS 区域可使原始主机名解析为虚拟网络中的专用 IP。尽管从创建专用终结点的角度来看，此操作是可选的，但如果直接使用 AD 用户主体装载或通过 REST API 访问 Azure 文件共享，则此操作肯定是必需的。

 # Get the host name suffix (core.chinacloudapi.cn for Azure China cloud).
 # This is done like this so this script will seamlessly work for non-public Azure.
 $hostNameSuffix = Get-AzContext | `
     Select-Object -ExpandProperty Environment | `
     Select-Object -ExpandProperty StorageEndpointSuffix

 # For Azure China cloud, this will generate the following DNS suffix:
 # privatelink.file.core.chinacloudapi.cn.
 $dnsZoneName = "privatelink.file.$hostNameSuffix"

 # Find a DNS zone matching desired name attached to this virtual network.
 $dnsZone = Get-AzPrivateDnsZone | `
     Where-Object { $_.Name -eq $dnsZoneName } | `
     Where-Object {
         $privateDnsLink = Get-AzPrivateDnsVirtualNetworkLink `
                 -ResourceGroupName $_.ResourceGroupName `
                 -ZoneName $_.Name `
                 -ErrorAction SilentlyContinue

         $privateDnsLink.VirtualNetworkId -eq $virtualNetwork.Id
     }

 if ($null -eq $dnsZone) {
     # No matching DNS zone attached to virtual network, so create new one.
     $dnsZone = New-AzPrivateDnsZone `
             -ResourceGroupName $virtualNetworkResourceGroupName `
             -Name $dnsZoneName `
             -ErrorAction Stop

     $privateDnsLink = New-AzPrivateDnsVirtualNetworkLink `
             -ResourceGroupName $virtualNetworkResourceGroupName `
             -ZoneName $dnsZoneName `
             -Name "$virtualNetworkName-DnsLink" `
             -VirtualNetworkId $virtualNetwork.Id `
             -ErrorAction Stop
 }

拥有对专用 DNS 区域的引用后，必须创建一条记录。

 $privateEndpointIP = $privateEndpoint | `
     Select-Object -ExpandProperty NetworkInterfaces | `
     Select-Object @{
         Name = "NetworkInterfaces";
         Expression = { Get-AzNetworkInterface -ResourceId $_.Id }
     } | `
     Select-Object -ExpandProperty NetworkInterfaces | `
     Select-Object -ExpandProperty IpConfigurations | `
     Select-Object -ExpandProperty PrivateIpAddress

 $privateDnsRecordConfig = New-AzPrivateDnsRecordConfig `
         -IPv4Address $privateEndpointIP

 New-AzPrivateDnsRecordSet `
         -ResourceGroupName $virtualNetworkResourceGroupName `
         -Name $dnsRecordName `
         -RecordType A `
         -ZoneName $dnsZoneName `
         -Ttl 600 `
         -PrivateDnsRecords $privateDnsRecordConfig `
         -ErrorAction Stop | `
     Out-Null

若要创建专用终结点，首先需要获取对存储帐户的引用，以及要将专用终结点添加到的虚拟网络子网。将下面的占位符值替换为你自己的值。

storageAccountResourceGroupName="<storage-account-resource-group-name>"
storageAccountName="<storage-account-name>"

# Get storage account ID
privateLinkResourceId=$(az storage account show \
        --resource-group $storageAccountResourceGroupName \
        --name $storageAccountName \
        --query "id" --output tsv)

# Set common variables for private endpoint creation
resourceGroupName=$storageAccountResourceGroupName
groupId="file"
dnsRecordName=$storageAccountName

获取对虚拟网络和子网的引用：

virtualNetworkResourceGroupName="<vnet-resource-group-name>"
virtualNetworkName="<vnet-name>"
subnetName="<vnet-subnet-name>"

virtualNetwork=$(az network vnet show \
        --resource-group $virtualNetworkResourceGroupName \
        --name $virtualNetworkName \
        --query "id" --output tsv)

subnet=$(az network vnet subnet show \
        --resource-group $virtualNetworkResourceGroupName \
        --vnet-name $virtualNetworkName \
        --name $subnetName \
        --query "id" --output tsv)

若要创建专用终结点，请确保禁用子网的专用终结点网络策略，然后使用该 az network private-endpoint create策略创建专用终结点。

# Disable private endpoint network policies
az network vnet subnet update \
        --ids $subnet \
        --disable-private-endpoint-network-policies \
        --output none

# Get virtual network location
region=$(az network vnet show \
        --ids $virtualNetwork \
        --query "location" --output tsv)

# Create a private endpoint
privateEndpoint=$(az network private-endpoint create \
        --resource-group $resourceGroupName \
        --name "$dnsRecordName-PrivateEndpoint" \
        --location $region \
        --subnet $subnet \
        --private-connection-resource-id $privateLinkResourceId \
        --group-id $groupId \
        --connection-name "$dnsRecordName-Connection" \
        --query "id" --output tsv)

创建Azure专用 DNS 区域可使原始主机名解析为虚拟网络中的专用 IP。尽管从创建专用终结点的角度来看它是可选的，但如果要使用 AD 用户主体挂载 Azure 文件共享，或通过 FileREST API 访问它，则这是必需的。

# Get the desired storage account suffix (core.chinacloudapi.cn for Azure China cloud).
# This is done so the script will work for non-public Azure clouds.
storageAccountSuffix=$(az cloud show \
        --query "suffixes.storageEndpoint" --output tsv)

# For Azure China cloud, this generates the DNS suffix:
# privatelink.file.core.chinacloudapi.cn.
dnsZoneName="privatelink.file.$storageAccountSuffix"

# Find a DNS zone matching the desired name attached to this virtual network.
possibleDnsZones=$(az network private-dns zone list \
        --query "[?name == '$dnsZoneName'].id" \
        --output tsv)

dnsZone=""
for possibleDnsZone in $possibleDnsZones
do
    possibleResourceGroupName=$(az resource show \
            --ids $possibleDnsZone \
            --query "resourceGroup" --output tsv)

    link=$(az network private-dns link vnet list \
            --resource-group $possibleResourceGroupName \
            --zone-name $dnsZoneName \
            --query "[?virtualNetwork.id == '$virtualNetwork'].id" \
            --output tsv)

    if [ -n "$link" ]
    then
        dnsZoneResourceGroup=$possibleResourceGroupName
        dnsZone=$possibleDnsZone
        break
    fi
done

if [ -z "$dnsZone" ]
then
    # No matching DNS zone attached to the virtual network, so create a new one.
    dnsZone=$(az network private-dns zone create \
            --resource-group $virtualNetworkResourceGroupName \
            --name $dnsZoneName \
            --query "id" --output tsv)

    az network private-dns link vnet create \
            --resource-group $virtualNetworkResourceGroupName \
            --zone-name $dnsZoneName \
            --name "$virtualNetworkName-DnsLink" \
            --virtual-network $virtualNetwork \
            --registration-enabled false \
            --output none

    dnsZoneResourceGroup=$virtualNetworkResourceGroupName
fi

现在你已经有了对专用 DNS 区域的引用，请创建一条 A 记录。

privateEndpointNIC=$(az network private-endpoint show \
        --ids $privateEndpoint \
        --query "networkInterfaces[0].id" --output tsv)

privateEndpointIP=$(az network nic show \
        --ids $privateEndpointNIC \
        --query "ipConfigurations[0].privateIPAddress" --output tsv)

az network private-dns record-set a create \
        --resource-group $dnsZoneResourceGroup \
        --zone-name $dnsZoneName \
        --name $dnsRecordName \
        --output none

az network private-dns record-set a add-record \
        --resource-group $dnsZoneResourceGroup \
        --zone-name $dnsZoneName \
        --record-set-name $dnsRecordName \
        --ipv4-address $privateEndpointIP \
        --output none

验证连接性

如果您在虚拟网络中有一台 VM，或者按配置 Azure 文件存储的 DNS 转发中所述配置了 DNS 转发，那么您可以测试私有终结点是否设置正确。从 PowerShell、命令行或终端运行以下命令（适用于 Windows、Linux 或 macOS）。

用适当的存储帐户名称替换 <storage-account-name>：

nslookup <storage-account-name>.file.core.chinacloudapi.cn

如果成功，应会看到类似于以下内容的输出，其中192.168.0.5是虚拟网络中专用终结点的专用 IP 地址（Windows显示的输出）。

Server:  UnKnown
Address:  10.2.4.4

Non-authoritative answer:
Name:    storageaccount.privatelink.file.core.chinacloudapi.cn
Address:  192.168.0.5
Aliases:  storageaccount.file.core.chinacloudapi.cn

如果你的虚拟网络中拥有一个 VM，或者已按配置 Azure 文件存储的 DNS 转发所述配置了 DNS 转发，你可以通过运行以下命令来测试专用终结点是否已正确设置：

 $storageAccountHostName = [System.Uri]::new($storageAccount.PrimaryEndpoints.file) | `
     Select-Object -ExpandProperty Host

 Resolve-DnsName -Name $storageAccountHostName

如果成功，应会看到类似于以下内容的输出，其中 192.168.0.5 是虚拟网络中专用终结点的专用 IP 地址。

Name                             Type   TTL   Section    NameHost
----                             ----   ---   -------    --------
storageaccount.file.core.chinacloudapi.cn CNAME  60    Answer     storageaccount.privatelink.file.core.chinacloudapi.cn

Name       : storageaccount.privatelink.file.core.chinacloudapi.cn
QueryType  : A
TTL        : 600
Section    : Answer
IP4Address : 192.168.0.5

httpEndpoint=$(az storage account show \
        --resource-group $storageAccountResourceGroupName \
        --name $storageAccountName \
        --query "primaryEndpoints.file" --output tsv)

hostName=$(echo $httpEndpoint | cut -c7-$(expr length $httpEndpoint) | tr -d "/")
nslookup $hostName

如果成功，应会看到类似于以下内容的输出，其中 192.168.0.5 是虚拟网络中专用终结点的专用 IP 地址。仍应使用原始主机名（storageaccount.file.core.chinacloudapi.cn）装载文件共享，而不是 privatelink 路径。

Server:         127.0.0.53
Address:        127.0.0.53#53

Non-authoritative answer:
storageaccount.file.core.chinacloudapi.cn      canonical name = storageaccount.privatelink.file.core.chinacloudapi.cn.
Name:   storageaccount.privatelink.file.core.chinacloudapi.cn
Address: 192.168.0.5

限制公共终结点访问

若要限制公共终结点访问，首先需要禁用对公共终结点的一般访问。禁用对公共终结点的访问不会影响专用终结点。禁用公共终结点后，可选择可继续访问它的特定网络或 IP 地址。通常，大多数针对存储帐户的防火墙策略仅限一个或多个虚拟网络进行网络访问。

禁止对公共终结点的访问

禁止对公共终结点的访问时，仍可通过存储帐户的专用终结点来访问该存储帐户。否则，对存储帐户的公共终结点发出的有效请求将被拒绝，除非这些请求来自特别指定的源。

导航到您要限制所有对公共终结点访问的存储帐户。在该存储帐户的目录中，选择“网络”。

在页面顶部，选择“从选定的虚拟网络和 IP 地址启用”单选按钮。这将取消隐藏一些用于控制公共端点限制的设置。选择“允许受信任服务列表上的 Azure 服务访问此存储帐户”，以允许受信任的第一方 Microsoft 服务（例如 Azure 文件同步）访问存储帐户。

# This assumes $storageAccount is still defined from the beginning of this guide.
$storageAccount | Update-AzStorageAccountNetworkRuleSet `
        -DefaultAction Deny `
        -Bypass AzureServices `
        -WarningAction SilentlyContinue `
        -ErrorAction Stop | `
    Out-Null

# This assumes $storageAccountResourceGroupName and $storageAccountName
# are still defined from the beginning of this guide.
az storage account update \
    --resource-group $storageAccountResourceGroupName \
    --name $storageAccountName \
    --bypass "AzureServices" \
    --default-action "Deny" \
    --output none

将公共终结点的访问限制为仅特定虚拟网络可以访问

如果仅限从特定的虚拟网络访问存储帐户，则会允许从指定的虚拟网络内部对公共终结点发出请求。为此，可以使用称作“服务终结点”的虚拟网络功能。在具有或没有专用终结点的情况下都可以使用此功能。

导航到想要将公共终结点访问限制为特定虚拟网络的存储帐户。在该存储帐户的目录中，选择“网络”。

在页面顶部，选择“从选定的虚拟网络和 IP 地址启用”单选按钮。这将取消隐藏一些用于控制公共端点限制的设置。选择“+添加现有虚拟网络”，以选择应允许其通过公共终结点访问存储帐户的特定虚拟网络。选择虚拟网络并为该虚拟网络选择子网，然后选择“启用”。

选择“允许受信任服务列表上的 Azure 服务访问此存储帐户”，以允许受信任的第一方 Microsoft 服务（例如 Azure 文件同步）访问存储帐户。

$storageAccountResourceGroupName = "<storage-account-resource-group>"
$storageAccountName = "<storage-account-name>"
$restrictToVirtualNetworkResourceGroupName = "<vnet-resource-group-name>"
$restrictToVirtualNetworkName = "<vnet-name>"
$subnetName = "<subnet-name>"

$storageAccount = Get-AzStorageAccount `
        -ResourceGroupName $storageAccountResourceGroupName `
        -Name $storageAccountName `
        -ErrorAction Stop

$virtualNetwork = Get-AzVirtualNetwork `
        -ResourceGroupName $restrictToVirtualNetworkResourceGroupName `
        -Name $restrictToVirtualNetworkName `
        -ErrorAction Stop

$subnet = $virtualNetwork | `
    Select-Object -ExpandProperty Subnets | `
    Where-Object { $_.Name -eq $subnetName }

if ($null -eq $subnet) {
    Write-Error `
            -Message "Subnet $subnetName not found in virtual network $restrictToVirtualNetworkName." `
            -ErrorAction Stop
}

要使 Azure 网络结构允许来自该虚拟网络的流量进入存储帐户公共终结点，该虚拟网络的子网必须公开 Microsoft.Storage 服务终结点。以下 PowerShell 命令将 Microsoft.Storage 服务终结点添加到子网（如果尚不存在）。

$serviceEndpoints = $subnet | `
    Select-Object -ExpandProperty ServiceEndpoints | `
    Select-Object -ExpandProperty Service

if ($serviceEndpoints -notcontains "Microsoft.Storage") {
    if ($null -eq $serviceEndpoints) {
        $serviceEndpoints = @("Microsoft.Storage")
    } elseif ($serviceEndpoints -is [string]) {
        $serviceEndpoints = @($serviceEndpoints, "Microsoft.Storage")
    } else {
        $serviceEndpoints += "Microsoft.Storage"
    }

    $virtualNetwork = $virtualNetwork | Set-AzVirtualNetworkSubnetConfig `
            -Name $subnetName `
            -AddressPrefix $subnet.AddressPrefix `
            -ServiceEndpoint $serviceEndpoints `
            -WarningAction SilentlyContinue `
            -ErrorAction Stop | `
        Set-AzVirtualNetwork `
            -ErrorAction Stop
}

限制到存储帐户的流量的最后一步是创建网络规则并将其添加到存储帐户的网络规则集。

$networkRule = $storageAccount | Add-AzStorageAccountNetworkRule `
    -VirtualNetworkResourceId $subnet.Id `
    -ErrorAction Stop

$storageAccount | Update-AzStorageAccountNetworkRuleSet `
        -DefaultAction Deny `
        -Bypass AzureServices `
        -VirtualNetworkRule $networkRule `
        -WarningAction SilentlyContinue `
        -ErrorAction Stop | `
    Out-Null

storageAccountResourceGroupName="<storage-account-resource-group>"
storageAccountName="<storage-account-name>"
restrictToVirtualNetworkResourceGroupName="<vnet-resource-group-name>"
restrictToVirtualNetworkName="<vnet-name>"
subnetName="<subnet-name>"

storageAccount=$(az storage account show \
        --resource-group $storageAccountResourceGroupName \
        --name $storageAccountName \
        --query "id" --output tsv)

virtualNetwork=$(az network vnet show \
        --resource-group $restrictToVirtualNetworkResourceGroupName \
        --name $restrictToVirtualNetworkName \
        --query "id" --output tsv)

subnet=$(az network vnet subnet show \
        --resource-group $restrictToVirtualNetworkResourceGroupName \
        --vnet-name $restrictToVirtualNetworkName \
        --name $subnetName \
        --query "id" --output tsv)

要使 Azure 网络结构允许来自该虚拟网络的流量进入存储帐户公共终结点，该虚拟网络的子网必须公开 Microsoft.Storage 服务终结点。以下 CLI 命令将 Microsoft.Storage 服务终结点添加到子网（如果尚不存在）。

serviceEndpoints=$(az network vnet subnet show \
        --resource-group $restrictToVirtualNetworkResourceGroupName \
        --vnet-name $restrictToVirtualNetworkName \
        --name $subnetName \
        --query "serviceEndpoints[].service" \
        --output tsv)

foundStorageServiceEndpoint=false
for serviceEndpoint in $serviceEndpoints
do
    if [ $serviceEndpoint = "Microsoft.Storage" ]
    then
        foundStorageServiceEndpoint=true
    fi
done

if [ $foundStorageServiceEndpoint = false ]
then
    serviceEndpointList=""

    for serviceEndpoint in $serviceEndpoints
    do
        serviceEndpointList+=$serviceEndpoint
        serviceEndpointList+=" "
    done

    serviceEndpointList+="Microsoft.Storage"

    az network vnet subnet update \
            --ids $subnet \
            --service-endpoints $serviceEndpointList \
            --output none
fi
