使用 Azure PowerShell 创建支持基于 URL 路径的重定向的应用程序网关

  • 2025/07/25

创建应用程序网关时，可以使用 Azure PowerShell 配置基于 URL 的路由规则。 在本教程中，使用虚拟机规模集创建后端池。 然后，创建 URL 路由规则，根据请求 URL 路径将 Web 流量重定向到相应的后端池。 创建应用程序网关时，可以使用 Azure PowerShell 配置基于 URL 的高级路由规则。

本教程介绍生产就绪配置，包括安全最佳做法、性能优化和监视设置。

本教程中，您将学习如何：

  • 设置网络基础结构
  • 使用基于路径的路由创建应用程序网关
  • 添加用于 URL 重定向的侦听器和路由规则
  • 为后端池创建虚拟机规模集
  • 测试应用程序网关路由和重定向功能

下面的示例演示来自端口 8080 和 8081 并定向到相同后端池的站点流量：

URL 路由和重定向体系结构示意图。

Prerequisites

如果需要，可以使用 Azure CLI 完成此过程。

在开始本教程之前，请确保具备：

  • 有效的 Azure 订阅。 如果没有试用版，请创建 试用版 。
  • 本地安装的 Azure PowerShell 模块版本 5.4.1 或更高版本
  • 目标 Azure 订阅的参与者或所有者权限
  • 基本了解应用程序网关概念和 PowerShell 脚本

注意

建议使用 Azure Az PowerShell 模块与 Azure 交互。 若要开始，请参阅安装 Azure PowerShell。 若要了解如何迁移到 Az PowerShell 模块，请参阅 将 Azure PowerShell 从 AzureRM 迁移到 Az。

如果选择在本地安装和使用 PowerShell，本教程需要 Azure PowerShell 模块 5.4.1 或更高版本。 若要查找版本，请运行 Get-Module -ListAvailable Az。 如果需要进行升级，请参阅 Install Azure PowerShell module（安装 Azure PowerShell 模块）。 如果在本地运行 PowerShell，则还需运行 Connect-AzAccount -Environment AzureChinaCloud 以创建与 Azure 的连接。

创建资源组

资源组是在其中部署和管理 Azure 资源的逻辑容器。 使用 New-AzResourceGroup 创建 Azure 资源组。

# Define variables for consistent naming and easier management
$resourceGroupName = "myResourceGroupAG"
$location = "chinanorth2"

# Create the resource group
New-AzResourceGroup -Name $resourceGroupName -Location $location

# Verify the resource group creation
Write-Output "Resource group '$resourceGroupName' created successfully in '$location'"

创建网络资源

使用 New-AzVirtualNetworkSubnetConfig 创建 myBackendSubnet 和 myAGSubnet 的子网配置。 使用 New-AzVirtualNetwork 和子网配置创建名为 myVNet 的虚拟网络。 最后，使用 New-AzPublicIpAddress 创建名为 myAGPublicIPAddress 的公共 IP 地址。 这些资源提供与应用程序网关及其关联资源的网络连接。

重要

应用程序网关子网（myAGSubnet）只能包含应用程序网关。 此子网中不允许其他任何资源。 使用 New-AzVirtualNetworkSubnetConfig 创建 myBackendSubnet 和 myAGSubnet 的子网配置。 应用程序网关需要一个至少为 /24 CIDR 的专用子网，以确保正确操作和未来的扩展。 使用 New-AzVirtualNetwork 和子网配置创建名为 myVNet 的虚拟网络。 最后，使用标准 SKU 和静态分配创建公共 IP 地址，以提高 使用 New-AzPublicIpAddress 的安全性和性能。

# Create backend subnet configuration with appropriate CIDR for scale sets
$backendSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myBackendSubnet `
  -AddressPrefix 10.0.1.0/24

# Create Application Gateway subnet - dedicated subnet required
$agSubnetConfig = New-AzVirtualNetworkSubnetConfig `
  -Name myAGSubnet `
  -AddressPrefix 10.0.2.0/24

New-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Location chinanorth2 `
  -Name myVNet `
  -AddressPrefix 10.0.0.0/16 `
  -Subnet $backendSubnetConfig, $agSubnetConfig

New-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Location chinanorth2 `
  -Name myAGPublicIPAddress `
  -AllocationMethod Dynamic

创建应用程序网关

本部分将创建支持应用程序网关的资源，然后最终创建应用程序网关。 创建的资源包括：

  • IP 配置和前端端口 - 将先前创建的子网关联到应用程序网关，并分配一个端口以用于访问它。
  • 默认池 - 所有应用程序网关必须至少具有一个后端服务器池。
  • 默认侦听器和规则 - 默认侦听器侦听已分配的端口上的流量，默认规则将流量发送到默认池。

创建 IP 配置和前端端口

使用 New-AzApplicationGatewayIPConfiguration 将前面创建的 myAGSubnet 关联到应用程序网关。 使用 New-AzApplicationGatewayFrontendIPConfig 将 myAGPublicIPAddress 分配给应用程序网关。 然后使用 New-AzApplicationGatewayFrontendPort 创建 HTTP 端口。

# Get the virtual network and subnet references
$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$subnet=$vnet.Subnets[0]

# Get the public IP address
$pip = Get-AzPublicIpAddress `
  -ResourceGroupName myResourceGroupAG `
  -Name myAGPublicIPAddress

# Create IP configuration for the Application Gateway
$gipconfig = New-AzApplicationGatewayIPConfiguration `
  -Name myAGIPConfig `
  -Subnet $subnet

# Create frontend IP configuration
$fipconfig = New-AzApplicationGatewayFrontendIPConfig `
  -Name myAGFrontendIPConfig `
  -PublicIPAddress $pip

# Create frontend port for HTTP traffic
$frontendport = New-AzApplicationGatewayFrontendPort `
  -Name myFrontendPort `
  -Port 80

Write-Output "Application Gateway IP configurations created successfully"

创建默认池和设置

使用 New-AzApplicationGatewayBackendAddressPool 为应用程序网关创建名为 appGatewayBackendPool 的默认后端池。 使用 New-AzApplicationGatewayBackendHttpSettings 配置后端池的设置。

# Create default backend pool
$defaultPool = New-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool

# Create backend HTTP settings with optimized configuration
$poolSettings = New-AzApplicationGatewayBackendHttpSettings `
  -Name myPoolSettings `
  -Port 80 `
  -Protocol Http `
  -CookieBasedAffinity Enabled `
  -RequestTimeout 120

创建默认侦听器和规则

若要使应用程序网关能够适当地将流量路由到后端池，则需要侦听器。 在本教程中，将为不同的路由方案创建多个侦听器。 第一个基本侦听器应在根 URL 收到流量。 其他侦听器应在特定 URL 路径（如 http://203.0.113.1:8080/images/ 或 http://203.0.113.1:8081/video/）处收到流量。

使用 New-AzApplicationGatewayHttpListener 以及前面创建的前端配置和前端端口创建名为 defaultListener 的侦听器。 侦听器需要使用规则来了解哪个后端池使用传入流量。 使用 New-AzApplicationGatewayRequestRoutingRule 创建一个名为 rule1 的基本规则。

# Create default HTTP listener
$defaultlistener = New-AzApplicationGatewayHttpListener `
  -Name defaultListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $frontendport

# Create basic routing rule that directs traffic to default pool
$frontendRule = New-AzApplicationGatewayRequestRoutingRule `
  -Name rule1 `
  -RuleType Basic `
  -HttpListener $defaultlistener `
  -BackendAddressPool $defaultPool `
  -BackendHttpSettings $poolSettings `
  -Priority 100

Write-Output "Default listener and routing rule created successfully"

创建应用程序网关

现在已创建所需的支持资源，请使用 New-AzApplicationGatewaySku 为名为 myAppGateway 的应用程序网关指定参数，然后再使用 New-AzApplicationGateway 创建它。

# Create SKU configuration for Application Gateway v2
$sku = New-AzApplicationGatewaySku `
  -Name Standard_Medium `
  -Tier Standard `
  -Capacity 2

New-AzApplicationGateway `
  -Name myAppGateway `
  -ResourceGroupName myResourceGroupAG `
  -Location chinanorth2 `
  -BackendAddressPools $defaultPool `
  -BackendHttpSettingsCollection $poolSettings `
  -FrontendIpConfigurations $fipconfig `
  -GatewayIpConfigurations $gipconfig `
  -FrontendPorts $frontendport `
  -HttpListeners $defaultlistener `
  -RequestRoutingRules $frontendRule `
  -Sku $sku

添加后端池和端口

可以使用Add-AzApplicationGatewayBackendAddressPool 将后端地址池添加到应用程序网关。 在此示例中，将为路由特定内容类型创建 imagesBackendPool 和 videoBackendPool 。 使用 Add-AzApplicationGatewayFrontendPort 为池添加前端端口。 使用 Set-AzApplicationGateway 提交对应用程序网关所做的更改。

# Get the current Application Gateway configuration
$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

# Add specialized backend pools for different content types
Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

Add-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

# Add frontend ports for specialized listeners
Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport `
  -Port 8080

Add-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name rport `
  -Port 8081

# Apply the configuration changes
Set-AzApplicationGateway -ApplicationGateway $appgw

添加侦听器和规则

Add listeners

使用 Add-AzApplicationGatewayHttpListener 添加路由流量所需的名为 backendListener 和 redirectedListener 的侦听器。

# Get the current Application Gateway configuration
$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

# Get frontend port references
$backendPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name bport

$redirectPort = Get-AzApplicationGatewayFrontendPort `
  -ApplicationGateway $appgw `
  -Name rport

# Get frontend IP configuration
$fipconfig = Get-AzApplicationGatewayFrontendIPConfig `
  -ApplicationGateway $appgw

# Add listeners for different ports
Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $backendPort

Add-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name redirectedListener `
  -Protocol Http `
  -FrontendIPConfiguration $fipconfig `
  -FrontendPort $redirectPort

# Apply the configuration changes
Set-AzApplicationGateway -ApplicationGateway $appgw

添加默认 URL 路径映射

URL 路径映射可确保将特定的 URL 路由到特定的后端池。 可以使用 New-AzApplicationGatewayPathRuleConfig 和 Add-AzApplicationGatewayUrlPathMapConfig 创建名为 imagePathRule 和 videoPathRule 的 URL 路径映射。

# Get the current Application Gateway configuration
$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

# Get backend HTTP settings
$poolSettings = Get-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

# Get backend address pools
$imagePool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name imagesBackendPool

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name videoBackendPool

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

# Create path rules for different content types
$imagePathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name imagePathRule `
  -Paths "/images/*" `
  -BackendAddressPool $imagePool `
  -BackendHttpSettings $poolSettings

$videoPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name videoPathRule `
  -Paths "/video/*" `
  -BackendAddressPool $videoPool `
  -BackendHttpSettings $poolSettings

# Add URL path map configuration
Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap `
  -PathRules $imagePathRule, $videoPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

# Apply the configuration changes
Set-AzApplicationGateway -ApplicationGateway $appgw

添加重定向配置

可以使用 Add-AzApplicationGatewayRedirectConfiguration 为侦听器配置重定向。

# Get the current Application Gateway configuration
$appgw = Get-AzApplicationGateway `
  -ResourceGroupName $resourceGroupName `
  -Name myAppGateway

# Get the target listener for redirection
$backendListener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

# Add redirection configuration with query string and path preservation
$redirectConfig = Add-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectConfig `
  -RedirectType Found `
  -TargetListener $backendListener `
  -IncludePath $true `
  -IncludeQueryString $true

# Apply the configuration changes
Set-AzApplicationGateway -ApplicationGateway $appgw

Write-Output "Redirection configuration added successfully"
Write-Output "Redirect type: HTTP 302 Found"
Write-Output "Target: backendListener (Port 8080)"
Write-Output "Preserves: Path and Query String"

添加重定向 URL 路径映射

为重定向方案创建单独的 URL 路径映射。 此映射将处理端口 8081 上的流量，并将特定路径重定向到端口 8080 上的相应侦听器。

# Get the current Application Gateway configuration
$appgw = Get-AzApplicationGateway `
  -ResourceGroupName $resourceGroupName `
  -Name myAppGateway

# Get references to existing configurations
$poolSettings = Get-AzApplicationGatewayBackendHttpSettings `
  -ApplicationGateway $appgw `
  -Name myPoolSettings

$defaultPool = Get-AzApplicationGatewayBackendAddressPool `
  -ApplicationGateway $appgw `
  -Name appGatewayBackendPool

$redirectConfig = Get-AzApplicationGatewayRedirectConfiguration `
  -ApplicationGateway $appgw `
  -Name redirectConfig

# Create path rule for redirection - images traffic will be redirected
$redirectPathRule = New-AzApplicationGatewayPathRuleConfig `
  -Name redirectPathRule `
  -Paths "/images/*" `
  -RedirectConfiguration $redirectConfig

# Add redirection path map configuration
Add-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name redirectpathmap `
  -PathRules $redirectPathRule `
  -DefaultBackendAddressPool $defaultPool `
  -DefaultBackendHttpSettings $poolSettings

# Apply the configuration changes
Set-AzApplicationGateway -ApplicationGateway $appgw

Write-Output "Redirection URL path map added successfully"
Write-Output "Redirection rule: /images/* on port 8081 -> port 8080"

添加路由规则

路由规则可将 URL 映射与所创建的侦听器相关联。 可以使用 Add-AzApplicationGatewayRequestRoutingRule 添加名为 defaultRule 和 redirectedRule 的规则。

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

$backendlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name backendListener

$redirectlistener = Get-AzApplicationGatewayHttpListener `
  -ApplicationGateway $appgw `
  -Name redirectedListener

$urlPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name urlpathmap

$redirectPathMap = Get-AzApplicationGatewayUrlPathMapConfig `
  -ApplicationGateway $appgw `
  -Name redirectpathmap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name defaultRule `
  -RuleType PathBasedRouting `
  -HttpListener $backendlistener `
  -UrlPathMap $urlPathMap

Add-AzApplicationGatewayRequestRoutingRule `
  -ApplicationGateway $appgw `
  -Name redirectedRule `
  -RuleType PathBasedRouting `
  -HttpListener $redirectlistener `
  -UrlPathMap $redirectPathMap

Set-AzApplicationGateway -ApplicationGateway $appgw

创建虚拟机规模集

在此示例中，将创建三个虚拟机规模集以支持所创建的三个后端池。 规模集名为 myvmss1、 myvmss2 和 myvmss3。 每个规模集包含两个在其上安装了 IIS 的虚拟机实例。 配置 IP 设置时将规模集分配给后端池。

重要

在运行脚本之前，将 <username> 和 <password> 替换为您自己的值。 使用符合 Azure 安全要求的强密码。 安全说明：将 <username> 和 <password> 替换为安全凭据。 请考虑在生产方案中使用 Azure Key Vault 进行凭据管理。

# Get network and Application Gateway references
$vnet = Get-AzVirtualNetwork `
  -ResourceGroupName myResourceGroupAG `
  -Name myVNet

$appgw = Get-AzApplicationGateway `
  -ResourceGroupName myResourceGroupAG `
  -Name myAppGateway

# Get backend pool references
$backendPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name appGatewayBackendPool `
  -ApplicationGateway $appgw

$imagesPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name imagesBackendPool `
  -ApplicationGateway $appgw

$videoPool = Get-AzApplicationGatewayBackendAddressPool `
  -Name videoBackendPool `
  -ApplicationGateway $appgw

# Create three scale sets with improved configuration
for ($i=1; $i -le 3; $i++)
{
  if ($i -eq 1)
  {
     $poolId = $backendPool.Id
  }
  if ($i -eq 2)
  {
    $poolId = $imagesPool.Id
  }
  if ($i -eq 3)
  {
    $poolId = $videoPool.Id
  }

  $ipConfig = New-AzVmssIpConfig `
    -Name myVmssIPConfig$i `
    -SubnetId $vnet.Subnets[1].Id `
    -ApplicationGatewayBackendAddressPoolsId $poolId

  # Create scale set configuration with modern VM size and settings
  $vmssConfig = New-AzVmssConfig `
    -Location chinanorth2 `
    -SkuCapacity 2 `
    -SkuName Standard_DS2 `
    -UpgradePolicyMode Automatic

  # Configure storage profile with Windows Server 2022
  Set-AzVmssStorageProfile $vmssConfig `
    -ImageReferencePublisher MicrosoftWindowsServer `
    -ImageReferenceOffer WindowsServer `
    -ImageReferenceSku 2016-Datacenter `
    -ImageReferenceVersion latest `
    -OsDiskCreateOption FromImage

  Set-AzVmssOsProfile $vmssConfig `
    -AdminUsername <username> `
    -AdminPassword "<password>" `
    -ComputerNamePrefix myvmss$i

  # Add network interface configuration
  Add-AzVmssNetworkInterfaceConfiguration `
    -VirtualMachineScaleSet $vmssConfig `
    -Name myVmssNetConfig$i `
    -Primary $true `
    -IPConfiguration $ipConfig

  New-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmssConfig

  Write-Output "Virtual Machine Scale Set myvmss$i created successfully"
}

Write-Output "All Virtual Machine Scale Sets created successfully"

Install IIS

以下脚本在每个规模集中的虚拟机上安装 IIS，并对其进行配置，以便根据它们提供服务的后端池显示不同的内容。

$publicSettings = @{ "fileUris" = (,"https://raw.githubusercontent.com/Azure/azure-docs-powershell-samples/master/application-gateway/iis/appgatewayurl.ps1");
  "commandToExecute" = "powershell -ExecutionPolicy Unrestricted -File appgatewayurl.ps1" }

# Install IIS on all scale sets
for ($i=1; $i -le 3; $i++)
{
  $vmss = Get-AzVmss -ResourceGroupName myResourceGroupAG -VMScaleSetName myvmss$i

  Add-AzVmssExtension -VirtualMachineScaleSet $vmss `
    -Name "customScript" `
    -Publisher "Microsoft.Compute" `
    -Type "CustomScriptExtension" `
    -TypeHandlerVersion 1.8 `
    -Setting $publicSettings

  Update-AzVmss `
    -ResourceGroupName myResourceGroupAG `
    -Name myvmss$i `
    -VirtualMachineScaleSet $vmss
}

测试应用程序网关

尽管 IIS 不需要创建应用程序网关，但在本教程中安装了它，以验证 Azure 是否成功创建了应用程序网关。 使用 IIS 测试应用程序网关：

  1. 运行 Get-AzPublicIPAddress 以获取应用程序网关的公共 IP 地址：

    Get-AzPublicIPAddress -ResourceGroupName myResourceGroupAG -Name myAGPublicIPAddress

  2. 复制该公共 IP 地址，并将其粘贴到浏览器的地址栏。 For example:

    • http://203.0.113.1 （基准 URL）
    • http://203.0.113.1:8080/images/test.htm （图像路径）
    • http://203.0.113.1:8080/video/test.htm （视频路径）
    • http://203.0.113.1:8081/images/test.htm （重定向测试）

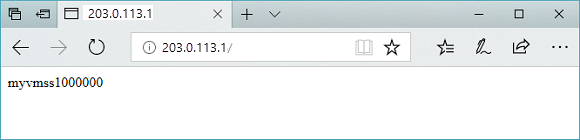

显示测试应用程序网关基 URL 时的默认 IIS 欢迎页的屏幕截图。

将 URL 更改为 http://<ip-address>:8080/images/test.htm，将 <ip-address> 替换为您的 IP 地址，您应该会看到类似于以下示例的内容：

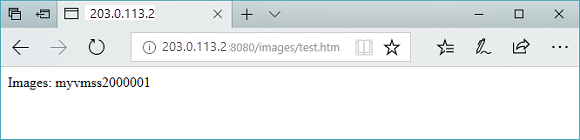

显示访问应用程序网关上的 /images 路径时映像后端池测试页的屏幕截图。

将 URL 更改为 http://<ip-address>:8080/video/test.htm，将 <ip-address> 替换为您的 IP 地址，您应该会看到类似于以下示例的内容：

显示访问应用程序网关上的 /video 路径时的视频后端池测试页的屏幕截图。

现在，将 URL 更改为 http://<ip-address>:8081/images/test.htm，将您的 IP 地址替换为 <ip-address>，然后您应该会看到流量被重定向回 http://<ip-address>:8080/images 的图像后端池。

Performance monitoring

监视关键应用程序网关指标以获得最佳性能：

  • 请求计数：处理的请求总数
  • 响应时间：请求的平均响应时间
  • 异常服务器计数：异常后端服务器数
  • 吞吐量：通过应用程序网关传输数据传输速率

清理资源

如果不再需要资源组、应用程序网关和所有相关资源，可以使用 Remove-AzResourceGroup 将其删除。

Remove-AzResourceGroup -Name myResourceGroupAG

Next steps

了解了使用应用程序网关的基于 URL 路径的重定向后，请浏览以下高级方案：

详细了解应用程序网关的特性和功能

使用应用程序网关配置 SSL 终端

实现 Web 应用程序防火墙（WAF）策略

使用 Azure 容器实例设置应用程序网关

More resources
