如何监视 Azure Cosmos DB 容器或帐户的规范化 RU/秒

适用对象: NoSQL MongoDB Cassandra Gremlin

适用于 Azure Cosmos DB 的 Azure Monitor 提供一个指标视图,用于监视帐户和创建仪表板。 默认情况下会收集 Azure Cosmos DB 指标。 此功能不需要你明确启用或配置任何东西。

指标定义

规范化 RU 消耗 量是介于 0% 到 100% 之间的指标,用于测量数据库或容器上预配吞吐量的利用率。 指标以 1 分钟间隔发布,定义为时间间隔内所有分区键范围的最大请求单位每秒(RU/秒)使用情况。 每个分区键范围映射到一个物理分区,并分配用于保存一系列可能的哈希值的数据。 通常,规范化 RU 百分比越高,已使用预配吞吐量越多。 该指标还可用于查看数据库或容器上各个分区键范围的利用率。

例如,假设你有一个容器,在其中设置 20,000 RU/秒的自动缩放最大吞吐量(缩放范围为 2000 - 20,000 RU/秒),并且有两个分区键范围(物理分区)P1 和 P2。 由于 Azure Cosmos DB 将预配的吞吐量平均分布到所有分区键范围, 因此 P1P2 可以分别在 1000 到 10,000 RU/秒之间缩放。 假设间隔为 1 分钟,以给定秒为单位, P1 消耗了 6,000 RU,P2 消耗了 8,000 RU。 P1 的规范化 RU 消耗量为 P2 的 60% 到 80%。 整个容器的总体规范化 RU 消耗量为 MAX(60%, 80%) = 80%。

如果你有兴趣查看每秒间隔的请求单位消耗量,以及操作类型,可以使用可选的诊断日志并查询 PartitionKeyRUConsumption 表。 若要大致了解应用程序在 Azure Cosmos DB 资源上执行的作和状态代码,可以使用内置的 Azure Monitor 总请求 数(API for NoSQL)、 Mongo 请求Gremlin 请求Cassandra 请求 指标。 稍后,可以按 429 状态代码筛选这些请求,并按 作类型拆分这些请求。

规范化 RU/秒较高时会发生的事情和应该做的事情

当规范化 RU 消耗量达到给定分区键范围的 100% 时,如果客户端在该时间范围内向该特定分区键范围发出 1 秒的请求,则会收到速率限制错误(429)。

这不一定表示资源出现了问题。 默认情况下,Azure Cosmos DB 客户端 SDK 和数据导入工具(例如 Azure 数据工厂和批量执行程序库)会自动在 429s 上重试请求。 重试次数通常最多为九次。 因此,虽然指标中可能会显示 429 错误,但这些错误甚至可能尚未返回到应用程序。

一般情况下,对于生产工作负载而言,如果看到出现 429 代码的请求百分比在 1% - 5% 之间,并且端到端延迟可接受,那么这就是一个可以表明 RU/s 受到充分利用的良好迹象。 在这种情况下,“规范化 RU 消耗量”指标达到 100% 仅表示在某一秒内,至少有一个分区键范围使用了其所有预配的吞吐量。 这是可接受的,因为 429 错误的整体比率仍然较低。 无需执行进一步操作。

若要确定请求到数据库或容器后返回 429 状态码的请求百分比,请从 Azure Cosmos DB 帐户中导航至 Insights>请求>按状态代码查看总请求数。 筛选到特定数据库和容器。 对于 API for Gremlin,请使用“Gremlin 请求”指标。

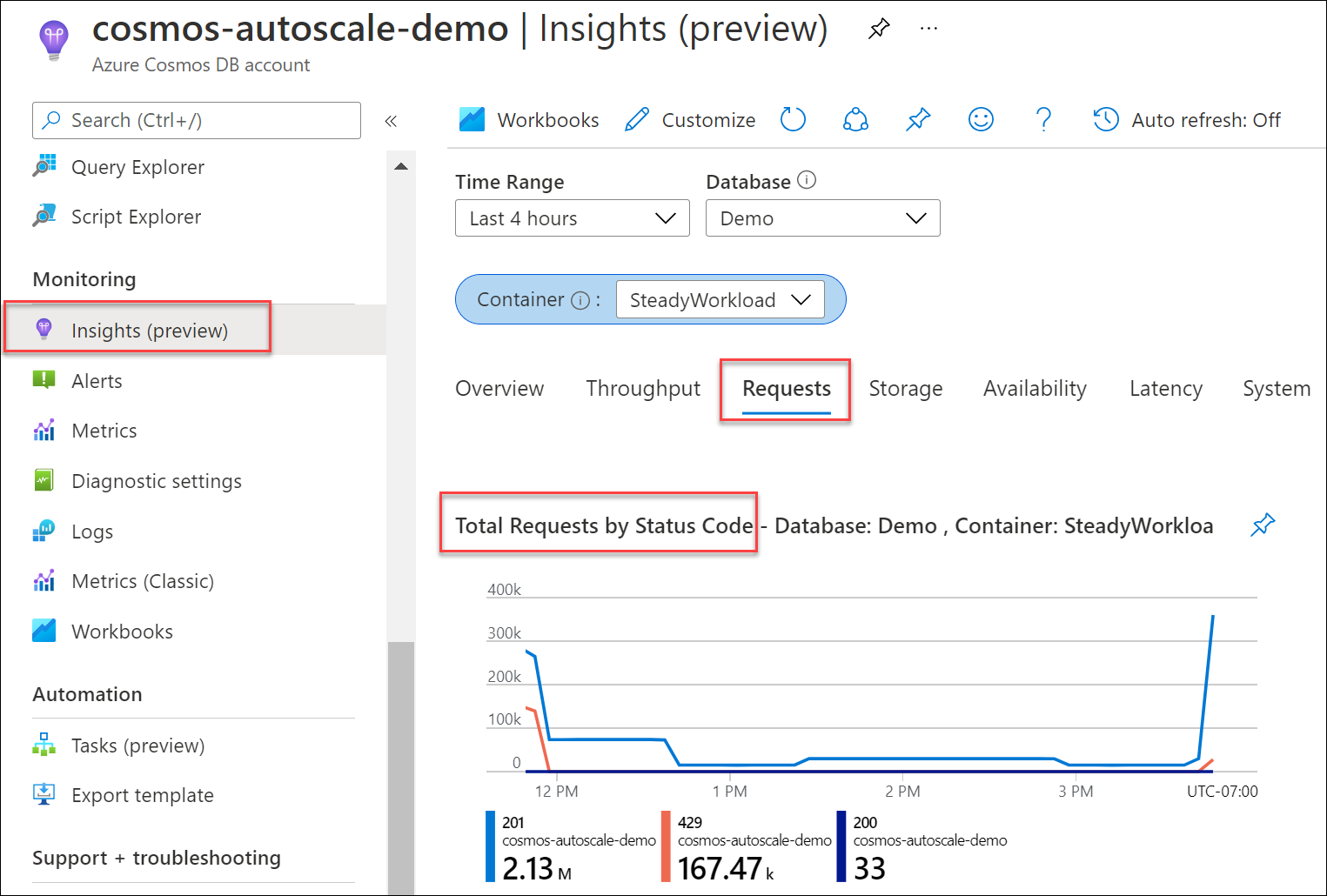

显示 429 和 2xx 请求数的“按状态代码排序的请求总数”图表的屏幕截图。

如果多个分区键范围的“规范化 RU 消耗量”指标始终为 100%,且 429 错误的比率大于 5%,建议增加吞吐量。 可使用 Azure Monitor 指标和 Azure Monitor 诊断日志查明哪些操作繁忙及其使用率峰值是多少。 若要了解最佳做法,请参阅 有关缩放预配吞吐量(RU/s)的最佳做法

并非总是仅因为规范化 RU 已达到 100%,就会看到 429 速率限制错误。 这是因为规范化 RU 是表示所有分区键范围的最大使用量的单个值。 一个分区键范围可能繁忙,但其他分区键范围可以处理请求,而不会出现问题。 例如,单个操作(如在分区键范围内消耗所有 RU/s 的存储过程)会导致规范化 RU 消耗指标出现短暂的峰值。 在这种情况下,如果总体请求速率较低,或者对不同分区键范围的其他分区发出请求,则不存在任何即时速率限制错误。

若要了解详细信息,请参阅 诊断和排查 429 个异常

如何监视热分区

“规范化 RU 消耗量”指标可用于监视工作负载是否具有热分区。 当一个或几个逻辑分区键由于请求量较高而消耗了过多的总 RU/s 时,即会出现热分区。 而造成这一情况的原因可能是分区键设计导致请求未能均匀分布。 这会导致许多请求定向到逻辑分区的小子集(这意味着分区键范围)变“”。 由于逻辑分区的所有数据都驻留在一个分区键范围上,RU/s 总数均匀分布于所有分区键范围中,因此热分区可能会导致 429s,吞吐量的使用效率低下。

如何识别热分区

若要验证是否存在热分区,请导航到“见解”“吞吐量”>“按 PartitionKeyRangeID 列出的规范化 RU 消耗量(%)”。 筛选到特定数据库和容器。

每个分区键范围 ID 映射到一个物理分区。 如果某个 PartitionKeyRangeId 的规范化 RU 消耗量明显高于其他 PartitionKeyRangeId(例如,一个 PartitionKeyRangeId 的消耗量一直为 100%,而其他 PartitionKeyRangeId 的消耗量不超过 30%),则可能表示存在热分区。

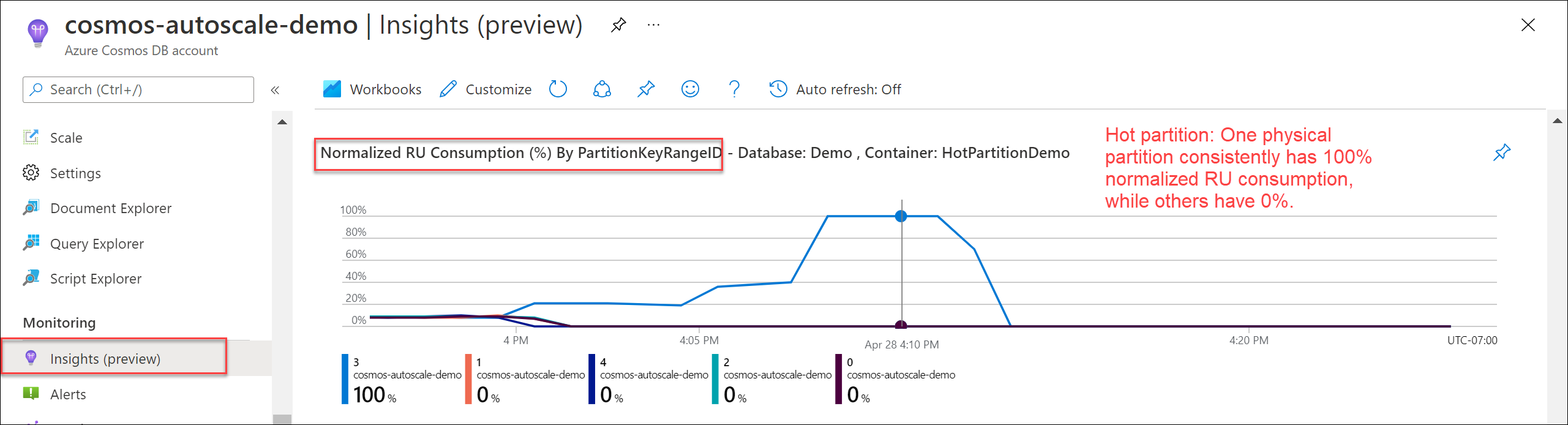

“按 PartitionKeyRangeId 显示的规范化 RU 消耗量”图表的屏幕截图,其中存在一个热分区。

若要标识消耗最多 RU/秒的逻辑分区,请参阅 如何标识热分区

规范化 RU 消耗量和自动缩放

如果在某一时间间隔的任意一秒内,至少有一个分区键范围消耗了其所有分配的 RU/秒,那么规范化 RU 消耗指标将显示为 100%。 一个常见问题是,为何规范化 RU 消耗量为 100%,但 Azure Cosmos DB 未使用自动缩放将 RU/秒扩展到最大吞吐量?

注释

以下信息描述了自动缩放的当前实现,将来可能会更改。

使用自动缩放时,仅当规范化 RU 消耗量在 5 秒间隔内持续稳定地保持 100% 时,Azure Cosmos DB 才会将 RU/秒扩展到最大吞吐量。 这样做是为了确保缩放逻辑对用户来说成本友好,因为它可确保单一的瞬间峰值不会导致不必要的缩放和更高的成本。 在出现短暂性的高峰时,系统通常会扩展到一个比上次所扩展到的 RU/秒更高,但比最大 RU/秒更低的值。

例如,假设你有一个容器,它的自动缩放最大吞吐量为 20,000 RU/秒(缩放范围为 2000 - 20,000 RU/秒),并且有两个分区键范围。 每个分区键范围的缩放范围为 1000 - 10,000 RU/秒。 由于自动缩放会提前预配所有必需的资源,因此你随时可以使用的量最多为 20,000 RU/秒。

现在假设流量出现间歇性高峰:

在一秒内,分区 1 峰值达到 10,000 RU/秒,然后在接下来的四秒内降至 1,000 RU/秒。

同时,分区 2 峰值达到 8,000 RU/秒,然后在接下来的四秒内下降到 1,000 RU/秒。

这是指标的行为方式:

规范化 RU 消耗量(显示跨所有分区间隔的最大使用量)显示 100% 利用率,因为分区 1 达到了 1 秒最大使用量。

但是,预配的吞吐量和自动缩放的 RU 指标不会因为 1 秒的峰值而增加至最大 RU/秒。 它根据 5 秒间隔调整规模,以提高成本效益。 因此,对前面的示例而言,基于 5 秒间隔,分区 1 和分区 2 的 RU 消耗没有达到 10,000 RU/秒。

因此,即使自动缩放未缩放到最大值,你仍能够使用该峰值秒的总 RU/秒。 若要验证 RU/秒消耗量,可以使用可选的“诊断日志”功能,查询所有分区键范围内每秒水平的总体 RU/秒消耗量。

CDBPartitionKeyRUConsumption
| where TimeGenerated >= (todatetime('2022-01-28T20:35:00Z')) and TimeGenerated <= todatetime('2022-01-28T20:40:00Z')
| where DatabaseName == "MyDatabase" and CollectionName == "MyContainer"
| summarize sum(RequestCharge) by bin(TimeGenerated, 1sec), PartitionKeyRangeId
| render timechart

一般而言,对于使用自动缩放的生产工作负载,如果你发现 1-5% 的请求出现了 429 错误,并且端到端延迟可接受,则这是一个工作正常的信号,表示 RU 已得到充分利用。 即使规范化 RU 消耗量偶尔达到 100%,自动缩放也不会纵向扩展到最大 RU/秒,这是正常的,因为 429 错误的整体比率较低。 无需执行任何操作。

小窍门

如果使用自动缩放,并发现规范化 RU 消耗量始终是 100%,并且你持续扩展到最大 RU/秒,这表示使用手动吞吐量可能更具成本效益。 若要确定自动缩放还是手动吞吐量最适合工作负荷,请参阅 如何选择标准(手动)和自动缩放预配的吞吐量。 Azure Cosmos DB 还会根据工作负荷模式发送 成本建议 ,以建议手动或自动缩放吞吐量。

查看规范化请求单位消耗指标

  1. 登录到 Azure 门户

  2. 在左侧导航栏中选择“监视”,然后选择“指标”。

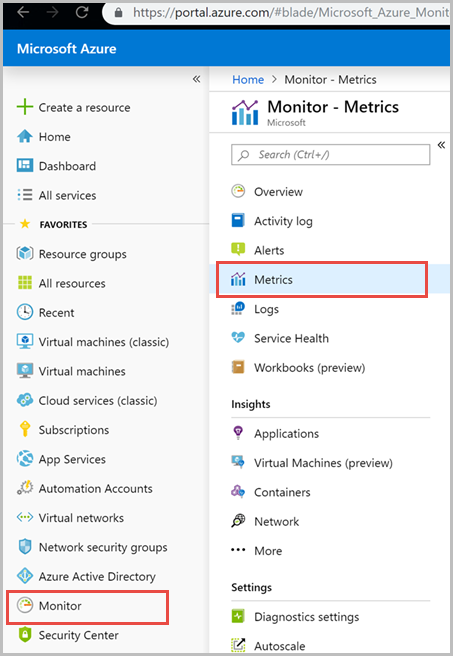

    Azure Monitor 中“指标”窗格的屏幕截图。

  3. 从“指标”窗格中选择一个资源,然后选择所需的订阅和资源组>。 对于“资源类型”,请选择“Azure Cosmos DB 帐户”,接着选择你的现有 Azure Cosmos DB 帐户之一,然后选择“应用”。

    显示如何选择帐户范围以查看指标的屏幕截图。

  4. 接下来,可以从可用指标列表中选择一个指标。 可以选择特定于请求单位、存储、延迟、可用性、Cassandra 和其他方面的指标。 若要详细了解此列表中的所有可用指标,请参阅按类别列出的指标一文。 在此示例中,我们选择“规范化 RU 消耗”指标,并选择“最大值”作为聚合值。

    除这些详细信息外,还可以选择指标的“时间范围”和“时间粒度”。 最多可以查看过去 30 天的指标。 应用筛选器后,系统会根据该筛选器显示图表。

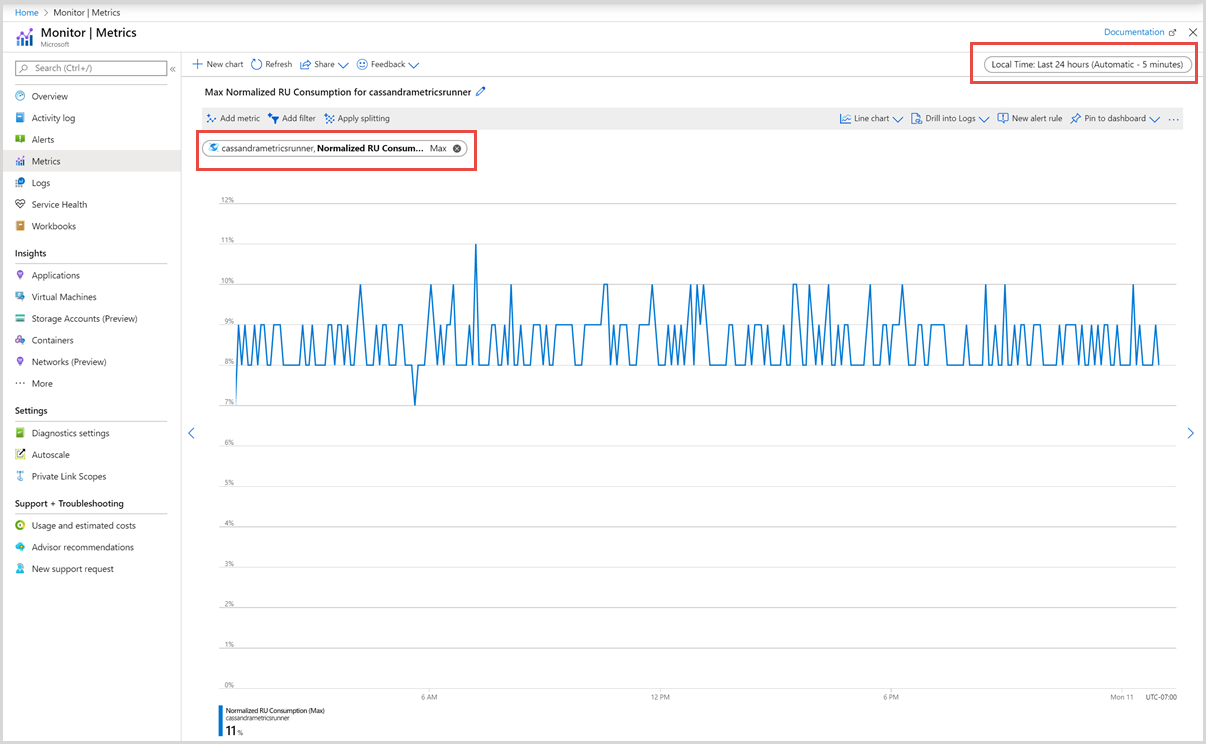

    显示如何从 Azure 门户选择指标的屏幕截图。

针对“规范化 RU 消耗量”指标的筛选器

还可以按特定的 CollectionNameDatabaseNamePartitionKeyRangeID区域筛选所显示的指标和图表。 若要筛选指标,请选择 “添加筛选器 ”,然后选择所需的属性,例如 CollectionName 和感兴趣的相应值。 然后,图中会显示在所选时间段内针对该容器的“规范化 RU 消耗量”指标。

可以使用“应用拆分”选项对指标进行分组。 对于共享吞吐量数据库,“规范化 RU”指标仅以数据库粒度显示数据,不会显示每个集合的任何数据。 因此按集合名称应用拆分时,将看不到共享吞吐量数据库的任何数据。

而是显示每个容器的规范化请求单位消耗指标,如下图所示:

图表的屏幕截图,其中应用了筛选器以规范化请求单位消耗指标。
