为 Azure Kubernetes Fleet Manager 配置和使用跨群集网络（预览版）

适用于： ✔️车队经理 ✔️中心群集的车队经理

适用于 Azure Kubernetes Fleet Manager 的跨群集网络提供托管的 Cilium 多群集，用于跨多个群集扩展 Cilium 的基于 eBPF 的网络和可观测性。

Fleet Manager 支持创建多个跨群集网络配置文件，每个配置文件最多支持 255 个成员群集。 配置文件中的集群会加入一个托管式联邦网络，从而能够访问全局服务，并通过 Hubble 实现服务发现和可观测性。

平台工程师标记应参与单个跨群集网络的成员群集，并在定义网络配置文件时在选择器中指定标签。 为了便于批量管理成员关系并避免意外中断，只有在授权用户明确请求时，才会更新跨集群网络。

本文介绍如何配置跨群集网络配置文件、添加成员群集以及如何公开全局服务。

先决条件和限制

• 跨群集网络最多可以有 255 个成员群集。
• 机队管理器成员群集随时只能参与单个跨群集网络。
• 群集必须运行 Kubernetes v1.32 或更高版本，并且已启用 Cilium 的高级容器网络服务（ACNS）。
• 群集必须连接到 单个平面网络 （虚拟网络或多个对等网络）。
• 目前暂不支持通过隧道实现的覆盖网络。
• 无法同时部署自管理的 Cilium 多群集。
• ACNS 设置 Cilium 版本和已启用的功能，这些功能是只读的，用户无法修改。

在您开始之前

如果您没有 Azure 试用订阅，请在开始之前创建 试用订阅。

安装 Cilium CLI ，以便在后续步骤中验证跨群集网络。

配置你的环境

如果当前未使用 Fleet Manager 并想要尝试跨群集网络，请按照本部分中的步骤操作。

如果已配置环境，可以跳到 创建跨群集网络。

设置以下环境变量：

export CLUSTER_RESOURCE_GROUP=<cluster-resource-group>
export FLEET_RESOURCE_GROUP=<fleet-resource-group>
export RESOURCE_LOCATION=<azure-region-name>
export FLEET=<fleet-name>
export MEMBER_CLUSTER_1=aks-member-1
export MEMBER_CLUSTER_2=aks-member-2
export NETWORK_NAME=<network-name>
export NETWORK_PROFILE_NAME=fccnp-demo-01
export CC_NETWORK_NAME=demo-01

创建网络和子网

创建新的Azure 虚拟网络。

az network vnet create \
    --resource-group ${CLUSTER_RESOURCE_GROUP} \
    --location ${RESOURCE_LOCATION} \
    --name ${NETWORK_NAME} \
    --address-prefixes 10.0.0.0/8 \
    --output none

然后创建四个子网，可用于连接两个群集。

# Subnets for cluster 1

SUBNET_ID_1=$(az network vnet subnet create \
    --resource-group ${CLUSTER_RESOURCE_GROUP} \
    --vnet-name ${NETWORK_NAME} \
    --name ${NETWORK_NAME}-01 \
    --address-prefixes 10.240.0.0/16 \
    --output tsv \
    --query id)

SUBNET_ID_2=$(az network vnet subnet create \
    --resource-group ${CLUSTER_RESOURCE_GROUP} \
    --vnet-name ${NETWORK_NAME} \
    --name ${NETWORK_NAME}-02 \
    --address-prefixes 10.241.0.0/16 \
    --output tsv \
    --query id)

# Subnets for cluster 2

SUBNET_ID_3=$(az network vnet subnet create \
    --resource-group ${CLUSTER_RESOURCE_GROUP} \
    --vnet-name ${NETWORK_NAME} \
    --name ${NETWORK_NAME}-03 \
    --address-prefixes 10.242.0.0/16 \
    --output tsv \
    --query id)

SUBNET_ID_4=$(az network vnet subnet create \
    --resource-group ${CLUSTER_RESOURCE_GROUP} \
    --vnet-name ${NETWORK_NAME} \
    --name ${NETWORK_NAME}-04 \
    --address-prefixes 10.243.0.0/16 \
    --output tsv \
    --query id)

创建 AKS 群集

使用平面网络（例如在上一部分中创建的群集）创建两个已启用 ACNS 的 AKS 群集。

对于第一个群集，请选择相应的子网。

    CLUSTER_ID_1=$(az aks create \
        --name ${MEMBER_CLUSTER_1} \
        --resource-group ${CLUSTER_RESOURCE_GROUP} \
        --location ${RESOURCE_LOCATION} \
        --node-count 1 \
        --vnet-subnet-id ${SUBNET_ID_1} \
        --pod-subnet-id ${SUBNET_ID_2} \
        --network-plugin azure \
        --network-dataplane cilium \
        --enable-acns \
        --generate-ssh-keys \
        --output tsv \
        --query id)

使用第二个群集的剩余子网，如下所示。

CLUSTER_ID_2=$(az aks create \
    --name ${MEMBER_CLUSTER_2} \
    --resource-group ${CLUSTER_RESOURCE_GROUP} \
    --location ${RESOURCE_LOCATION} \
    --node-count 1 \
    --vnet-subnet-id ${SUBNET_ID_3} \
    --pod-subnet-id ${SUBNET_ID_4} \
    --network-plugin azure \
    --network-dataplane cilium \
    --enable-acns \
    --generate-ssh-keys \
    --output tsv \
    --query id)

创建机群管理器并加入群集

在本指南中，你将创建新的机队经理。 你不需要中心集群。

az fleet create \
    --name ${FLEET} \
    --resource-group ${FLEET_RESOURCE_GROUP} \
    --location ${RESOURCE_LOCATION}

az fleet member create \
    --fleet-name ${FLEET} \
    --resource-group ${FLEET_RESOURCE_GROUP} \
    --name mbr-${MEMBER_CLUSTER_1} \
    --member-cluster-id ${CLUSTER_ID_1} \
    --labels "network=${CC_NETWORK_NAME}"

az fleet member create \
    --fleet-name ${FLEET} \
    --resource-group ${FLEET_RESOURCE_GROUP} \
    --name mbr-${MEMBER_CLUSTER_2} \
    --member-cluster-id ${CLUSTER_ID_2} \
    --labels "network=${CC_NETWORK_NAME}"

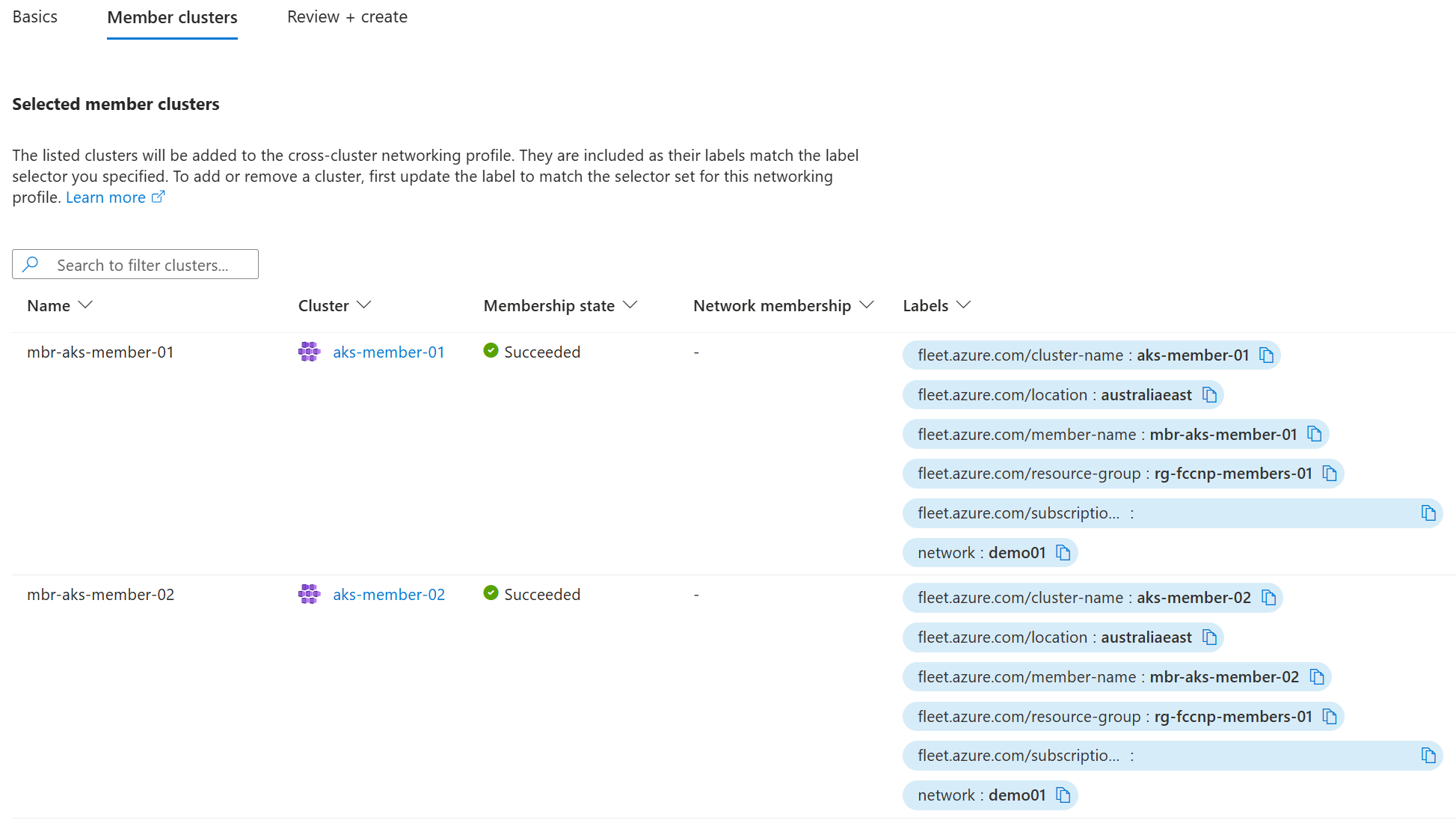

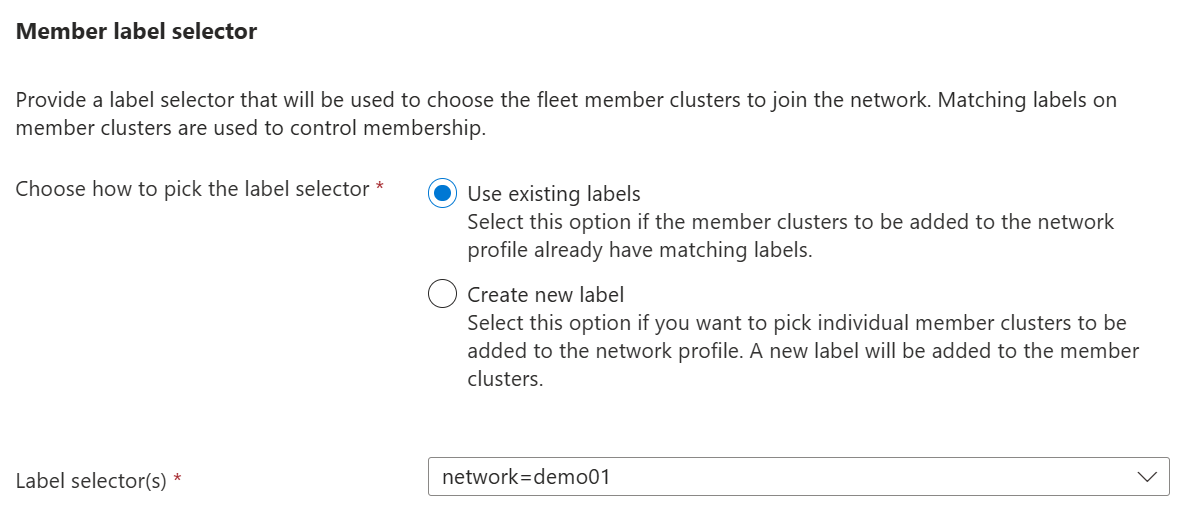

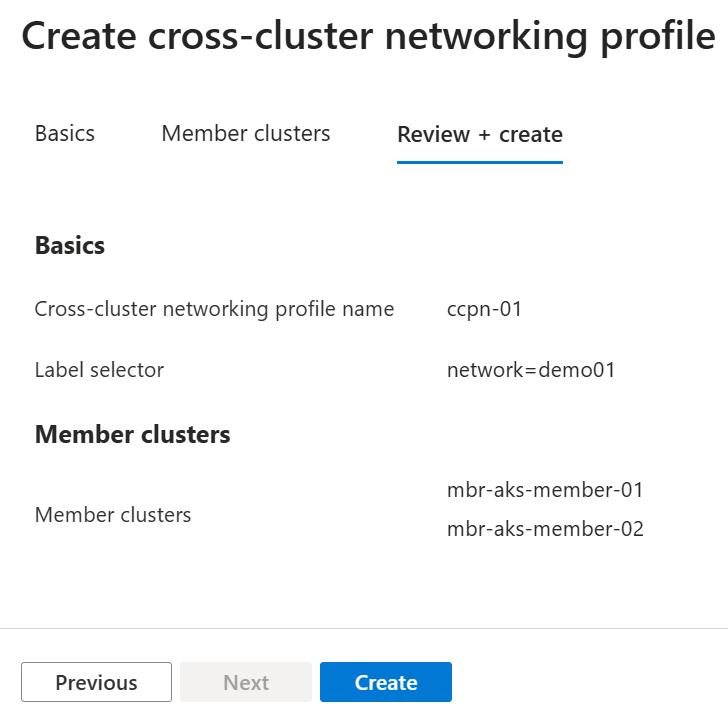

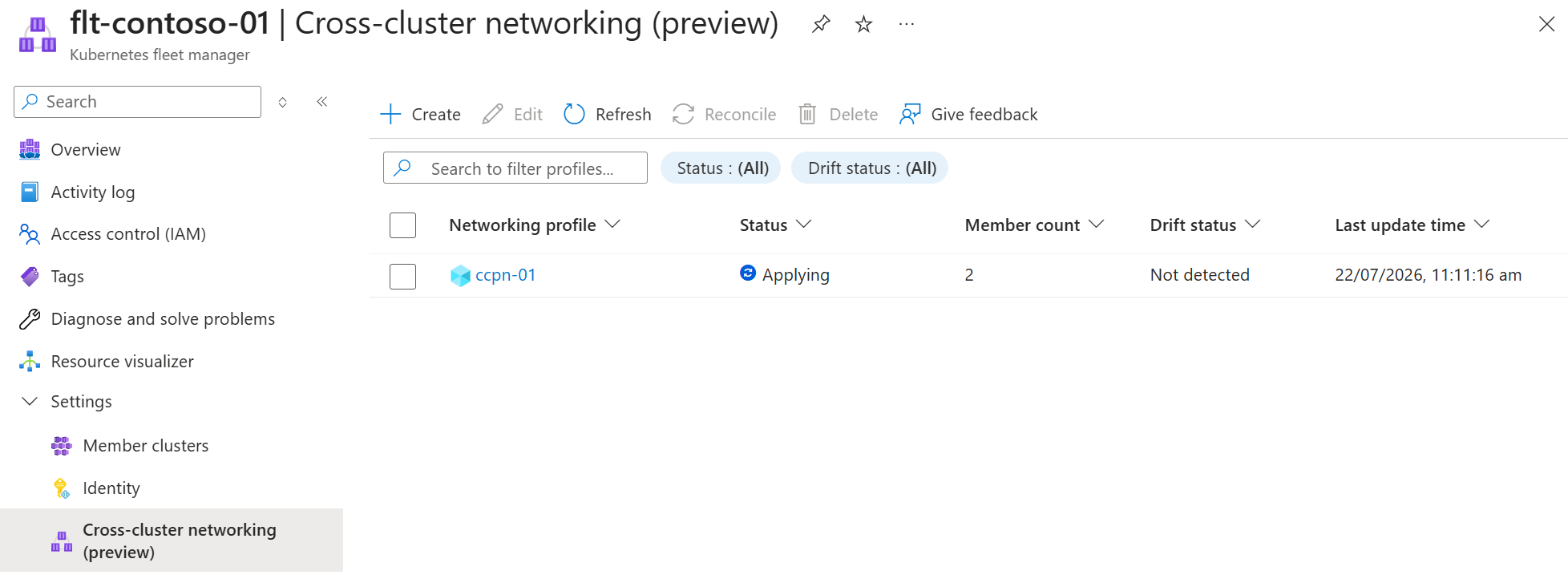

创建跨群集网络

Fleet Manager 支持多个跨群集网络，每个网络配置在跨群集网络配置文件中定义。

让我们使用预配的 AKS 群集设置新的跨群集网络。

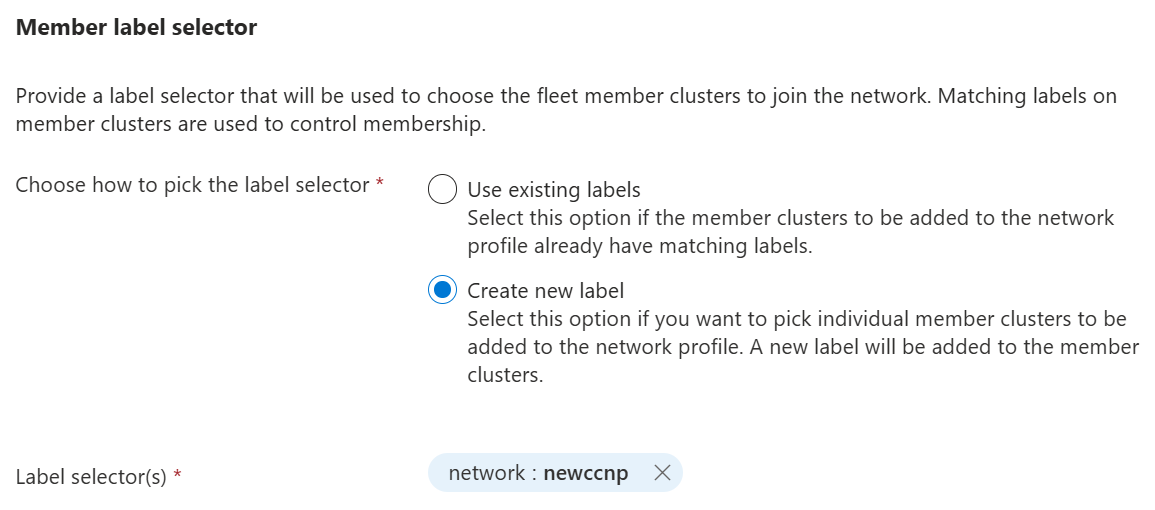

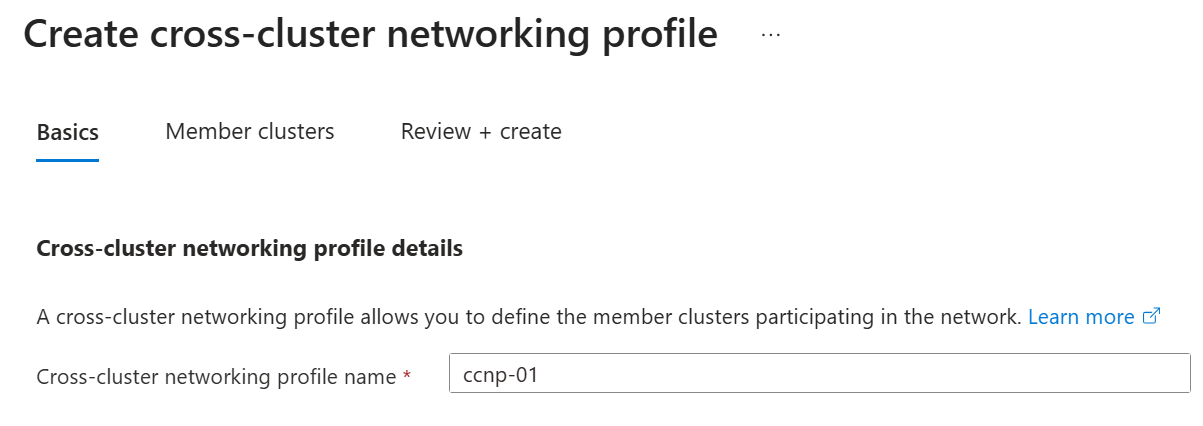

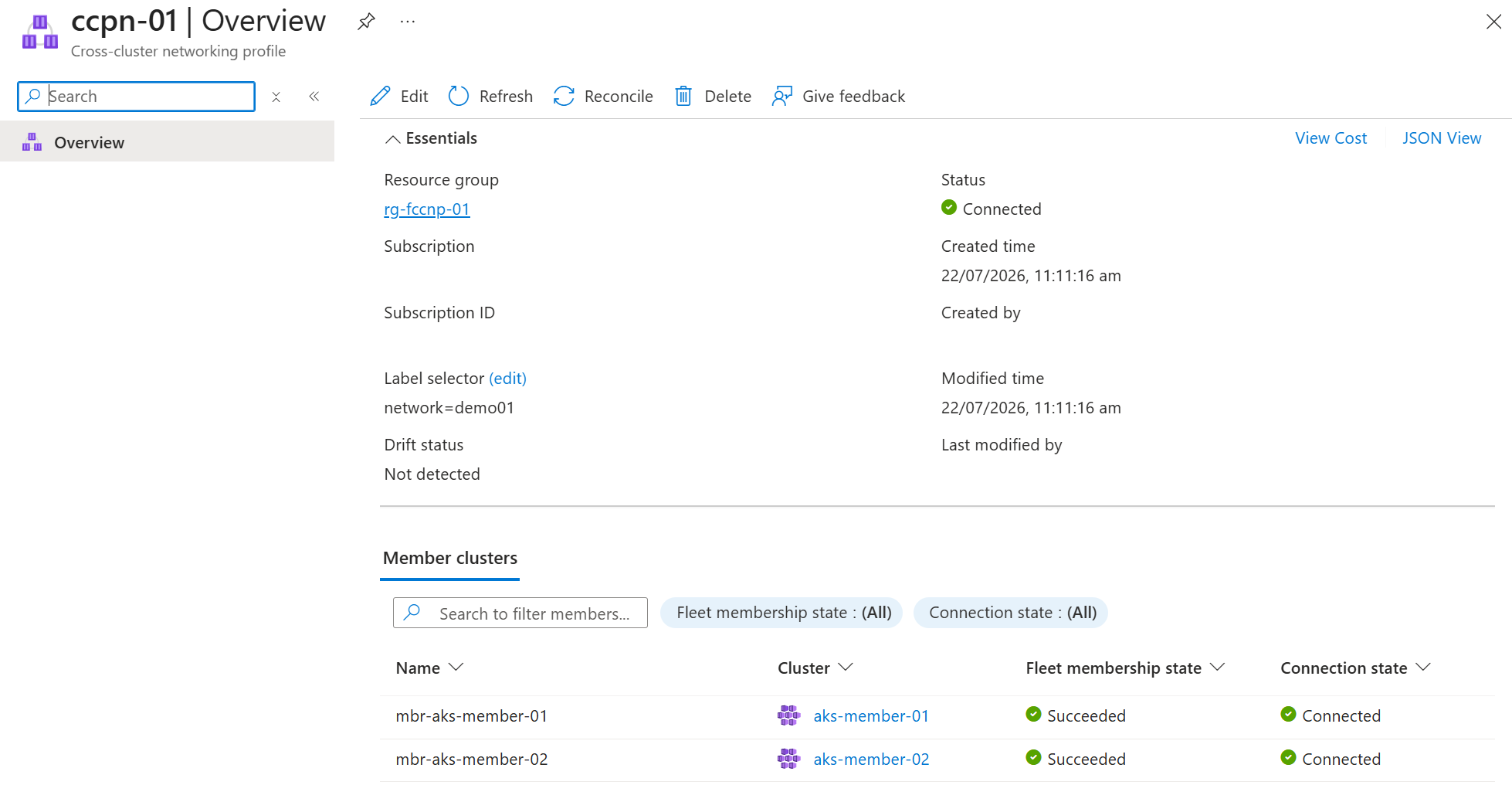

确认跨群集网络连接

当成员群集状态显示为 Connected时，会建立跨群集网络。

1. 通过使用 az aks get-credentials 获取两个成员集群的 Kubernetes 访问凭据，并适当地设置 context。

   az aks get-credentials \
       --resource-group ${CLUSTER_RESOURCE_GROUP} \
       --name ${MEMBER_CLUSTER_1} \
       --context cluster1


   az aks get-credentials \
       --resource-group ${CLUSTER_RESOURCE_GROUP} \
       --name ${MEMBER_CLUSTER_2} \
       --context cluster2


2. 使用 Cilium CLI 状态命令查看所有成员群集是否已连接：

   cilium clustermesh status --context cluster1


   ✅ Service "clustermesh-apiserver" of type "LoadBalancer" found
   ✅ Cluster access information is available:
     - 10.240.0.5:2379
   ✅ Deployment clustermesh-apiserver is ready
   ℹ️  KVStoreMesh is enabled

   ✅ All 1 nodes are connected to all clusters [min:1 / avg:1.0 / max:1]
   ✅ All 1 KVStoreMesh replicas are connected to all clusters [min:1 / avg:1.0 / max:1]

   🔌 Cluster Connections:
     - mbr-aks-member-021: 1/1 configured, 1/1 connected - KVStoreMesh: 1/1 configured, 1/1 connected


   注释

   在将 Cilium 群集 ID 注册到网络时，Fleet Manager 跨群集网络会将 Cilium 群集 ID 追加到 Fleet Manager 成员群集名称。 此注册会在 Cluster Connections 中为该对等节点添加一个编号。 例如，对等项显示为 <fleet-member-name>，后面跟着一个数字，例如 mbr-aks-member-22。

设置和测试全局服务

创建跨群集网络后，按照 官方 Cilium 多群集示例 或使用下一步所示的步骤测试负载均衡。 本文中的步骤提供了有关使用 AKS 群集和机群管理器的额外指导。

• 创建 mbr-aks-member-1 专用命名空间并对其进行批注，以便其内的服务有资格跨跨群集网络共享。 然后使用 Deployment 清单应用 Service 和 cluster1.yaml 资源。

  kubectl --context=cluster1 create namespace rebel-base-demo
  kubectl --context=cluster1 annotate namespace rebel-base-demo clustermesh.cilium.io/global="true" --overwrite
  kubectl --context=cluster1 -n rebel-base-demo apply -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/kubernetes/clustermesh/cluster1.yaml
  kubectl --context=cluster1 -n rebel-base-demo apply -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/kubernetes/clustermesh/global-service-example.yaml


  注释

  示例 Cilium 清单使用公共注册表中的容器映像（docker.io 和 quay.io）。 如果你的环境使用Azure Policy或类似的允许控制来限制容器映像源，则示例部署可能会生成策略警告或被阻止。 在这种情况下，请将镜像复制到您的策略允许使用的注册表中，并相应地更新清单文件。

• 在 mbr-aks-member-2 上应用对应项，但这次使用 cluster2.yaml 清单。

  kubectl --context=cluster2 create namespace rebel-base-demo
  kubectl --context=cluster2 annotate namespace rebel-base-demo clustermesh.cilium.io/global="true" --overwrite
  kubectl --context=cluster2 -n rebel-base-demo apply -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/kubernetes/clustermesh/cluster2.yaml
  kubectl --context=cluster2 -n rebel-base-demo apply -f https://raw.githubusercontent.com/cilium/cilium/refs/heads/main/examples/kubernetes/clustermesh/global-service-example.yaml


• 在每个群集上多次运行以下命令。 观察服务群集更改，演示请求由多个群集提供服务，尽管只调用一个服务。

  kubectl --context=cluster1 -n rebel-base-demo exec -ti deployment/x-wing -- curl rebel-base


  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-2"}


• 将 clustermesh.cilium.io/global（群集 1）上的 rebel-base-demo 命名空间的 mbr-aks-member-1 注解设置为 "false"，以便该命名空间中的服务不再通过来自群集 1 的跨群集网络进行共享。

  kubectl --context=cluster1 annotate namespace rebel-base-demo clustermesh.cilium.io/global="false" --overwrite


  注释

  更改命名空间级别的 clustermesh.cilium.io/global 注解后，需要对该命名空间中的每个 Service 进行重新调和，才能使新配置生效（例如使用 kubectl --context=cluster1 -n rebel-base-demo apply -f <service-manifest>.yaml）。 相比之下，每个服务 service.cilium.io/global 注释在几秒钟内对两个群集生效。

• 让我们验证 mbr-aks-member-1 （群集 1）可以访问 rebel-base 群集 1 上的服务，并且 mbr-aks-member-2 （群集 2）无法。

  kubectl --context=cluster1 -n rebel-base-demo exec -ti deployment/x-wing -- curl rebel-base


  在集群 1 上，我们只能看到本地响应，因为 Namespace 不再是全局的，而且远程端点未被导入。

  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-1"}


  在群集 2 上重复该命令。

  kubectl --context=cluster2 -n rebel-base-demo exec -ti deployment/x-wing -- curl rebel-base


  在群集 2 上，我们只看到本地响应，因为群集 1 上的服务不再共享。

  {"Galaxy": "Alderaan", "Cluster": "Cluster-2"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-2"}
  {"Galaxy": "Alderaan", "Cluster": "Cluster-2"}

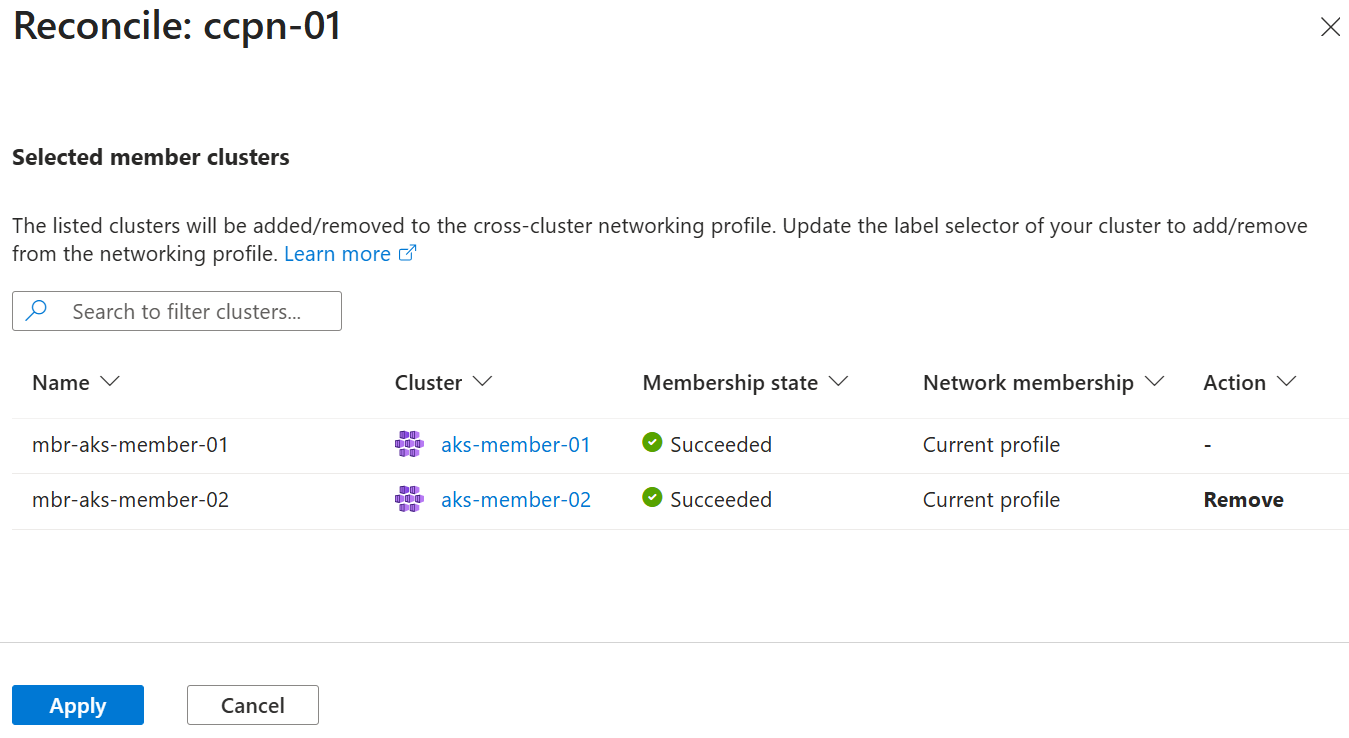

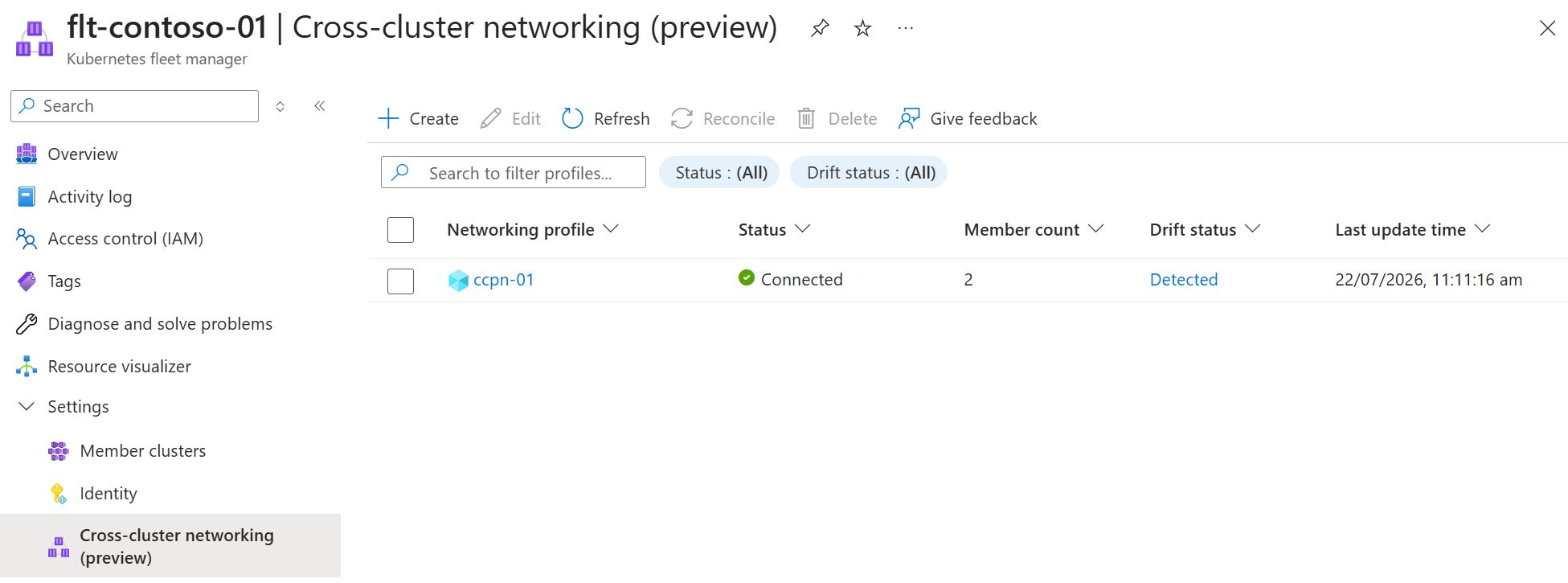

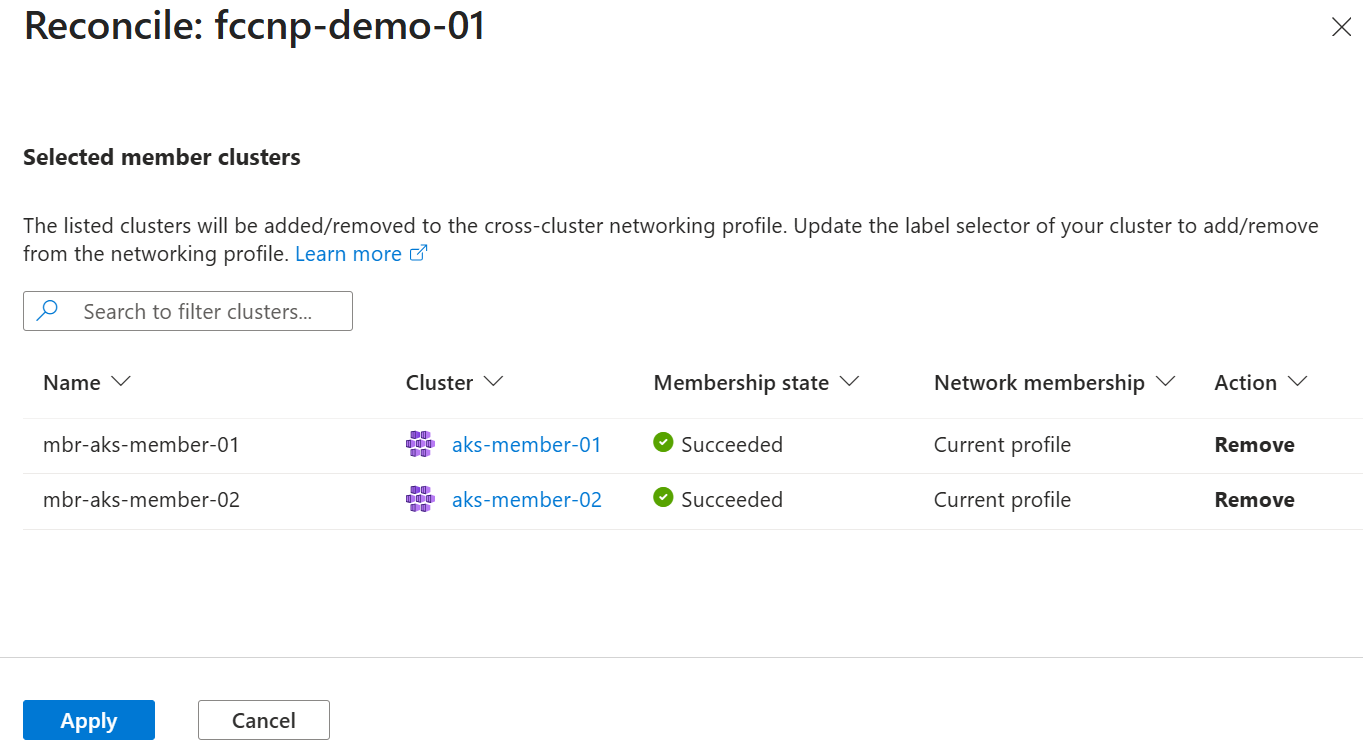

更新跨群集网络

从跨群集网络添加或删除群集的过程遵循此过程。

删除跨群集网络

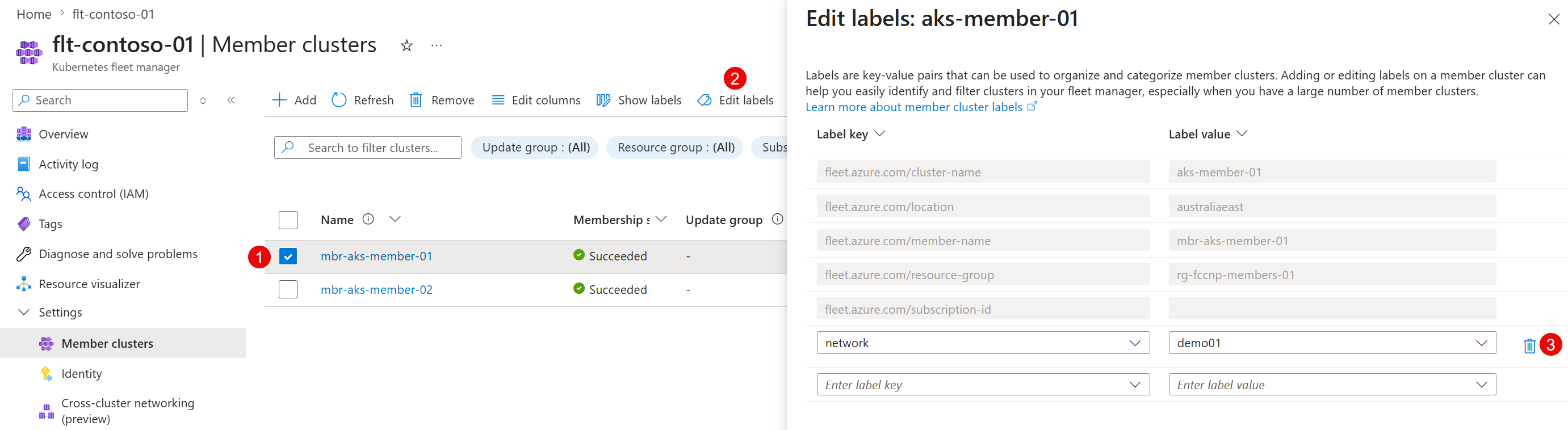

若要删除跨群集网络，请先通过删除跨群集网络配置文件中使用的标签，从跨群集网络中删除成员。

Troubleshooting

当成员无法连接时， clustermesh-apiserver 群集上的 LoadBalancer 服务没有外部 IP。

检查每个受影响成员集群上的 clustermesh-apiserver 服务：

kubectl --context=cluster1 -n kube-system get svc clustermesh-apiserver

如果 EXTERNAL-IP 显示为 <pending>，则该服务未分配内部负载均衡器 IP。

NAME                    TYPE           CLUSTER-IP     EXTERNAL-IP   PORT(S)          AGE
clustermesh-apiserver   LoadBalancer   10.0.221.162   <pending>     2379:31640/TCP   31s

检查服务事件以确定根本原因：

kubectl --context=cluster1 -n kube-system describe svc clustermesh-apiserver

常见原因是 AuthorizationFailed （HTTP 403）错误，指示 AKS 群集标识无权管理群集连接到的子网。

Events:
  Type     Reason                  Age   From                Message
  ----     ------                  ----  ----                -------
  Normal   EnsuringLoadBalancer    6s    service-controller  Ensuring load balancer
  Warning  SyncLoadBalancerFailed  6s    service-controller  Error syncing load balancer: failed to ensure load balancer: ...
                                                             RESPONSE 403: 403 Forbidden
                                                             ERROR CODE: AuthorizationFailed
                                                             {
                                                               "error": {
                                                                 "code": "AuthorizationFailed",
                                                                 "message": "The client '...' with object id '...' does not have authorization to perform action 'Microsoft.Network/virtualNetworks/subnets/read' over scope '/subscriptions/.../virtualNetworks/<vnet>/subnets/<subnet>' or the scope is invalid..."
                                                               }
                                                             }

如果没有此权限，AKS 负载均衡器控制器无法向 clustermesh-apiserver 服务分配内部 IP，并且跨群集网络无法完成连接。

创建群集时，AKS 群集标识通常会在虚拟网络或子网上接收 网络参与者 角色分配，但在某些配置中，不会创建此分配。 为每个受影响的成员群集手动授予 AKS 群集标识虚拟网络上的 网络参与者 角色，然后使用命令强制对群集 az aks update 进行协调，使新角色生效。

AKS_IDENTITY=$(az aks show --resource-group ${CLUSTER_RESOURCE_GROUP} --name ${MEMBER_CLUSTER_1} --query "identity.principalId" -o tsv)
VNET_ID=$(az network vnet show --resource-group ${CLUSTER_RESOURCE_GROUP} --name ${NETWORK_NAME} --query id -o tsv)

az role assignment create \
    --assignee-object-id ${AKS_IDENTITY} \
    --assignee-principal-type ServicePrincipal \
    --role "Network Contributor" \
    --scope ${VNET_ID}

az aks update --resource-group ${CLUSTER_RESOURCE_GROUP} --name ${MEMBER_CLUSTER_1}

使用角色分配更新群集后，请再次运行 az fleet clustermeshprofile apply 。

后续步骤

• 机群管理器多群集网络概述。
• 车队经理常见问题解答（常见问题解答）。
