教程：创建 Azure 全局负载均衡器

• 一份 Azure 订阅。 如果没有 Azure 订阅，请在开始前创建一个试用版订阅。
• 两个标准 SKU Azure 负载均衡器，其后端池部署在两个不同的 Azure 区域中。
  • 有关为后端池创建区域标准负载均衡器和虚拟机的信息，请参阅快速入门：使用 Azure 门户创建公共负载均衡器以对 VM 进行负载均衡。

• 一份 Azure 订阅。 如果没有 Azure 订阅，请在开始前创建一个试用版订阅。
• 两个标准 SKU Azure 负载均衡器，其后端池部署在两个不同的 Azure 区域中。
  • 有关为后端池创建区域标准负载均衡器和虚拟机的信息，请参阅快速入门：使用 Azure CLI 创建公共负载均衡器以对 VM 进行负载均衡。
    • 为每个区域中的负载均衡器和虚拟机的名称追加 -R1 和 -R2 。
• 在本地安装 Azure CLI 或 Azure powerShell。

如果选择在本地安装并使用 CLI，本快速入门要求 Azure CLI 2.0.28 或更高版本。 若要查找版本，请运行 az --version。 如需进行安装或升级，请参阅安装 Azure CLI。 在本地运行 Azure CLI 时，需要使用 az login 进行登录才能创建与 Azure 的连接。

• 一份 Azure 订阅。 如果没有 Azure 订阅，请在开始前创建一个试用版订阅。
• 两个标准 SKU Azure 负载均衡器，其后端池部署在两个不同的 Azure 区域中。
  • 有关为后端池创建区域标准负载均衡器和虚拟机的信息，请参阅快速入门：使用 Azure PowerShell 创建公共负载均衡器以对 VM 进行负载均衡。
• 在本地安装 Azure PowerShell 或 Azure powerShell。

如果选择在本地安装并使用 PowerShell，则本文需要 Azure PowerShell 模块 5.4.1 或更高版本。 运行 Get-Module -ListAvailable Az 查找已安装的版本。 如果需要升级，请参阅安装 Azure PowerShell 模块。 如果在本地运行 PowerShell，则还需运行 Connect-AzAccount -Environment AzureChinaCloud 以创建与 Azure 的连接。

创建负载均衡器资源和其他资源

1. 登录 Azure 门户。

2. 在门户顶部的搜索框中，输入“负载均衡器”。 在搜索结果中选择“负载均衡器”。

3. 在“负载均衡器”页上，选择“创建” 。

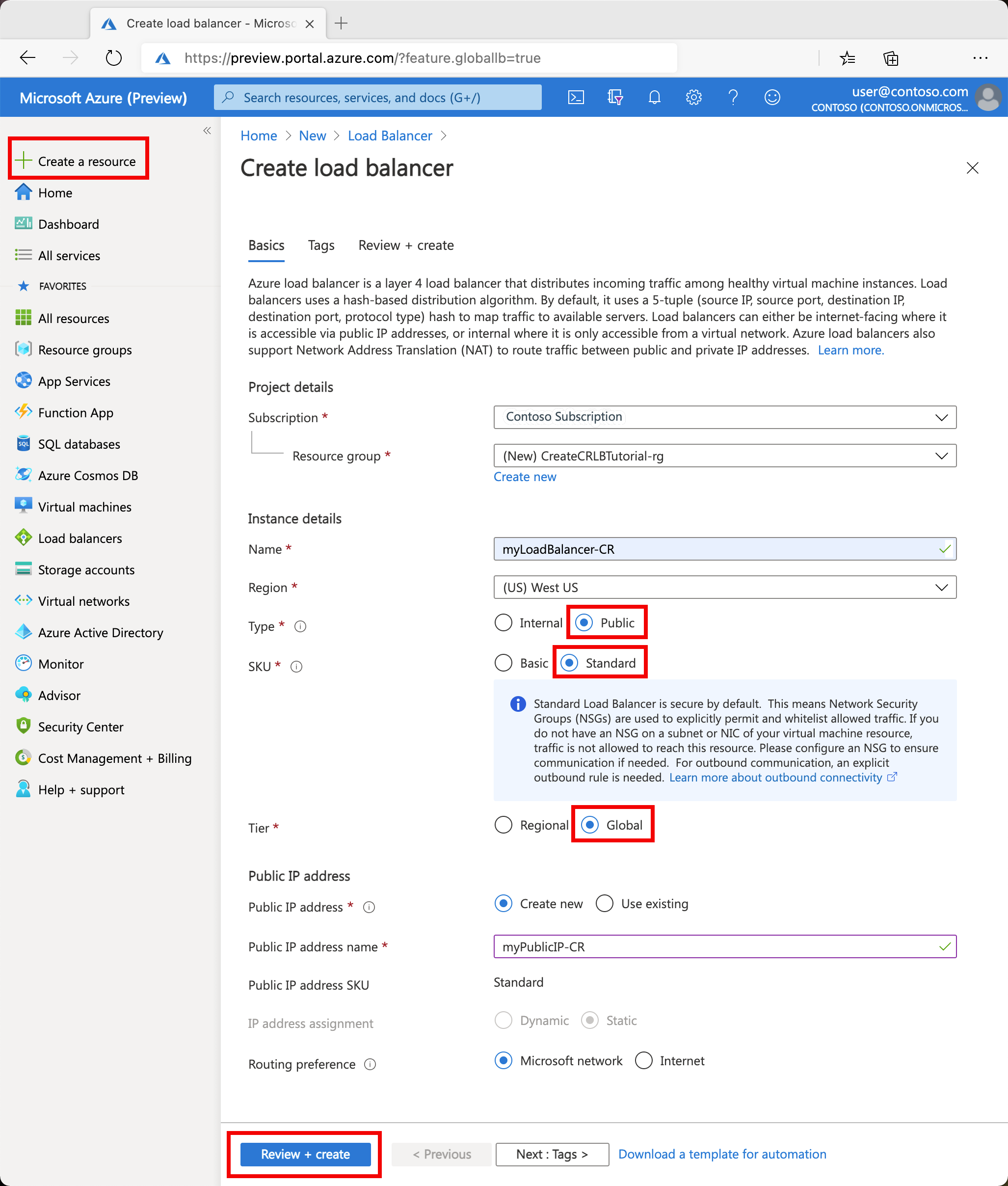

4. 在“创建负载均衡器”页的“基本信息”选项卡中，输入或选择以下信息：

   设置	价值
   项目详细信息
   Subscription	选择订阅。
   资源组	选择“新建”并在文本框中输入“CreateCRLBTutorial-rg” 。
   实例详细信息
   Name	输入“myLoadBalancer-cr”
   区域	选择 “（亚太）中国东部 2。
   类型	选择公共。
   SKU	保留默认值 “标准”。
   层	选择 全局



5. 在页面底部选择“下一页: 前端 IP 配置”。

6. 在“前端 IP 配置”中，选择“+ 添加前端 IP”。

7. 在添加前端 IP 地址中的名称里输入LoadBalancerFrontend。

8. 对于“IP 版本”，请选择“IPv4”或“IPv6” 。

9. 在“公共 IP 地址”中，选择“新建” 。 在名称中输入myPublicIP-cr。 为“添加公共 IP 地址”对话框选择“保存”。

10. 选择“保存”。

11. 在页面底部选择“下一页: 后端池”。

12. 在后端池中，选择+ 添加后端池。

13. 在 添加后端池 的 名称 中输入 myBackendPool-cr。

14. 在 负载均衡器 中，在 负载均衡器 下拉框中选择 myLoadBalancer-r1 或您的第一个区域负载均衡器。 验证“前端 IP 配置”和“IP 地址”是否与 myLoadBalancer-r1 相对应 。

15. 在 负载均衡器 下拉框中，选择 myLoadBalancer-r2 或您的第二个区域负载均衡器。 验证“前端 IP 配置”和“IP 地址”是否与 myLoadBalancer-r2 相对应 。

16. 选择 并添加。

17. 选择页面底部的下一步：入站规则。

18. 在 “入站规则” 中，选择 “+ 添加负载均衡规则”。

19. 在“添加负载均衡规则”中，输入或选择以下信息：

    设置	价值
    Name	输入 myHTTPRule-cr。
    IP 版本	对于“IP 版本”，请选择“IPv4”或“IPv6” 。
    前端 IP 地址	选择 LoadBalancerFrontend。
    协议	选择TCP。
    港口	输入 80。
    后端池	选择myBackendPool-cr。
    会话持久性	选择 “无”。
    空闲超时（分钟）	输入该值或将滑块移动到 15。
    TCP 重置	选择启用。
    浮动 IP	保留默认值“禁用”。

20. 选择 并添加。

21. 在页面底部选择查看 + 创建。

22. 在“查看 + 创建”选项卡中，选择“创建” 。

    注释

    跨区域负载均衡器部署将在特定的主 Azure 区域列出。 有关跨区域负载均衡器的当前列表，请参阅 Azure 中的主区域。

创建资源组

Azure 资源组是在其中部署和管理 Azure 资源的逻辑容器。

使用 az group create 创建资源组：

• 命名为 myResourceGroupLB-CR。
• 在 chinanorth3 位置。

  az group create \
    --name myResourceGroupLB-CR \
    --location chinanorth3

创建全局负载均衡器资源

使用 az network cross-region-lb create 创建全局负载均衡器：

• 命名为 myLoadBalancer-CR。
• 前端池名为 myFrontEnd-CR。
• 后端池名为 myBackEndPool-CR。

  az network cross-region-lb create \
    --name myLoadBalancer-CR \
    --resource-group myResourceGroupLB-CR \
    --frontend-ip-name myFrontEnd-CR \
    --backend-pool-name myBackEndPool-CR

创建负载均衡器规则

负载均衡器规则定义：

• 针对传入流量的前端 IP 配置。
• 用于接收流量的后端 IP 池。
• 所需的源和目标端口。

使用 az network cross-region-lb rule create 创建负载均衡器规则：

• 命名为 myHTTPRule-CR
• 正在前端池 myFrontEnd-CR 中监听 端口 80。
• 使用端口 80 将负载均衡的网络流量发送到后端地址池 myBackEndPool-CR。
• 协议为“TCP”。

  az network cross-region-lb rule create \
    --backend-port 80 \
    --frontend-port 80 \
    --lb-name myLoadBalancer-CR \
    --name myHTTPRule-CR \
    --protocol tcp \
    --resource-group myResourceGroupLB-CR \
    --backend-pool-name myBackEndPool-CR \
    --frontend-ip-name myFrontEnd-CR

创建后端池

在本部分中，你将向全局负载均衡器的后端池添加两个区域标准负载均衡器。

将区域前端添加到负载均衡器

在本部分中，将两个区域负载均衡器的资源 ID 放入变量中，然后使用变量将前端添加到全局负载均衡器的后端地址池。

使用 az network lb frontend-ip show 检索资源 ID。

使用 az network cross-region-lb address-pool address add 将你存入变量中的前端添加到全局负载均衡器的后端地址池中：

  region1id=$(az network lb frontend-ip show \
    --lb-name myLoadBalancer-R1 \
    --name myFrontEnd-R1 \
    --resource-group CreatePubLBQS-rg-r1 \
    --query id \
    --output tsv)

  az network cross-region-lb address-pool address add \
    --frontend-ip-address $region1id \
    --lb-name myLoadBalancer-CR \
    --name myFrontEnd-R1 \
    --pool-name myBackEndPool-CR \
    --resource-group myResourceGroupLB-CR

  region2id=$(az network lb frontend-ip show \
    --lb-name myLoadBalancer-R2 \
    --name myFrontEnd-R2 \
    --resource-group CreatePubLBQS-rg-r2 \
    --query id \
    --output tsv)

  az network cross-region-lb address-pool address add \
    --frontend-ip-address $region2id \
    --lb-name myLoadBalancer-CR \
    --name myFrontEnd-R2 \
    --pool-name myBackEndPool-CR \
    --resource-group myResourceGroupLB-CR

创建资源组

Azure 资源组是在其中部署和管理 Azure 资源的逻辑容器。

使用 New-AzResourceGroup 创建资源组。

$rg = @{
    Name = 'MyResourceGroupLB-CR'
    Location = 'chinanorth3'
}
New-AzResourceGroup @rg

创建全局负载均衡器资源

在本部分，你将创建全局负载均衡器所需的资源。

全局标准 SKU 公共 IP 用于全局负载均衡器的前端。

• 使用 New-AzPublicIpAddress 创建该公共 IP 地址。

• 使用 New-AzLoadBalancerFrontendIpConfig 创建前端 IP 配置。

• 使用 New-AzLoadBalancerBackendAddressPoolConfig 创建一个后端地址池。

• 使用 Add-AzLoadBalancerRuleConfig 创建一个负载均衡器规则。

• 使用 New-AzLoadBalancer 创建全局负载均衡器。

`## Create global IP address for load balancer ##
$ip = @{
    Name = 'myPublicIP-CR'
    ResourceGroupName = 'MyResourceGroupLB-CR'
    Location = 'chinanorth3'
    Sku = 'Standard'
    Tier = 'Global'
    AllocationMethod = 'Static'
}
$publicIP = New-AzPublicIpAddress @ip

## Create frontend configuration ##
$fe = @{
    Name = 'myFrontEnd-CR'
    PublicIpAddress = $publicIP
}
$feip = New-AzLoadBalancerFrontendIpConfig @fe

## Create backend address pool ##
$be = @{
    Name = 'myBackEndPool-CR'
}
$bepool = New-AzLoadBalancerBackendAddressPoolConfig @be

## Create the load balancer rule ##
$rul = @{
    Name = 'myHTTPRule-CR'
    Protocol = 'tcp'
    FrontendPort = '80'
    BackendPort = '80'
    FrontendIpConfiguration = $feip
    BackendAddressPool = $bepool
}
$rule = New-AzLoadBalancerRuleConfig @rul

## Create global load balancer resource ##
$lbp = @{
    ResourceGroupName = 'myResourceGroupLB-CR'
    Name = 'myLoadBalancer-CR'
    Location = 'chinanorth3'
    Sku = 'Standard'
    Tier = 'Global'
    FrontendIpConfiguration = $feip
    BackendAddressPool = $bepool
    LoadBalancingRule = $rule
}
$lb = New-AzLoadBalancer @lbp`

配置后端池

在本部分中，你将向全局负载均衡器的后端池添加两个区域标准负载均衡器。

• 使用 Get-AzLoadBalancer 和 Get-AzLoadBalancerFrontendIpConfig 将区域负载均衡器信息存储在变量中。

• 使用 New-AzLoadBalancerBackendAddressConfig 创建负载均衡器的后端地址池配置。

• 使用 Set-AzLoadBalancerBackendAddressPool 将区域负载均衡器前端添加到全局后端池。

 ## Place the region one load balancer configuration in a variable ##
$region1 = @{
    Name = 'myLoadBalancer-R1'
    ResourceGroupName = 'CreatePubLBQS-rg-r1'
}
$R1 = Get-AzLoadBalancer @region1

## Place the region two load balancer configuration in a variable ##
$region2 = @{
    Name = 'myLoadBalancer-R2'
    ResourceGroupName = 'CreatePubLBQS-rg-r2'
}
$R2 = Get-AzLoadBalancer @region2

## Place the region one load balancer frontend configuration in a variable ##
$region1fe = @{
    Name = 'MyFrontEnd-R1'
    LoadBalancer = $R1
}
$R1FE = Get-AzLoadBalancerFrontendIpConfig @region1fe

## Place the region two load balancer frontend configuration in a variable ##
$region2fe = @{
    Name = 'MyFrontEnd-R2'
    LoadBalancer = $R2
}
$R2FE = Get-AzLoadBalancerFrontendIpConfig @region2fe

## Create the global backend address pool configuration for region 1 ##
$region1ap = @{
    Name = 'MyBackendPoolConfig-R1'
    LoadBalancerFrontendIPConfigurationId = $R1FE.Id
}
$beaddressconfigR1 = New-AzLoadBalancerBackendAddressConfig @region1ap

## Create the global backend address pool configuration for region 2 ##
$region2ap = @{
    Name = 'MyBackendPoolConfig-R2'
    LoadBalancerFrontendIPConfigurationId = $R2FE.Id
}
$beaddressconfigR2 = New-AzLoadBalancerBackendAddressConfig @region2ap

## Apply the backend address pool configuration for the global load balancer ##
$bepoolcr = @{
    ResourceGroupName = 'myResourceGroupLB-CR'
    LoadBalancerName = 'myLoadBalancer-CR'
    Name = 'myBackEndPool-CR'
    LoadBalancerBackendAddress = $beaddressconfigR1,$beaddressconfigR2
}
Set-AzLoadBalancerBackendAddressPool @bepoolcr

在本部分中，你将测试全局负载均衡器。 你需要在 Web 浏览器中连接到公共 IP 地址。 你将停止某个区域负载均衡器后端池中的虚拟机，并观察故障转移情况。

1. 在“概述”屏幕上找到负载均衡器的公共 IP 地址。 在左侧菜单中选择“所有服务”，选择“所有资源”，然后选择“myPublicIP-cr”。

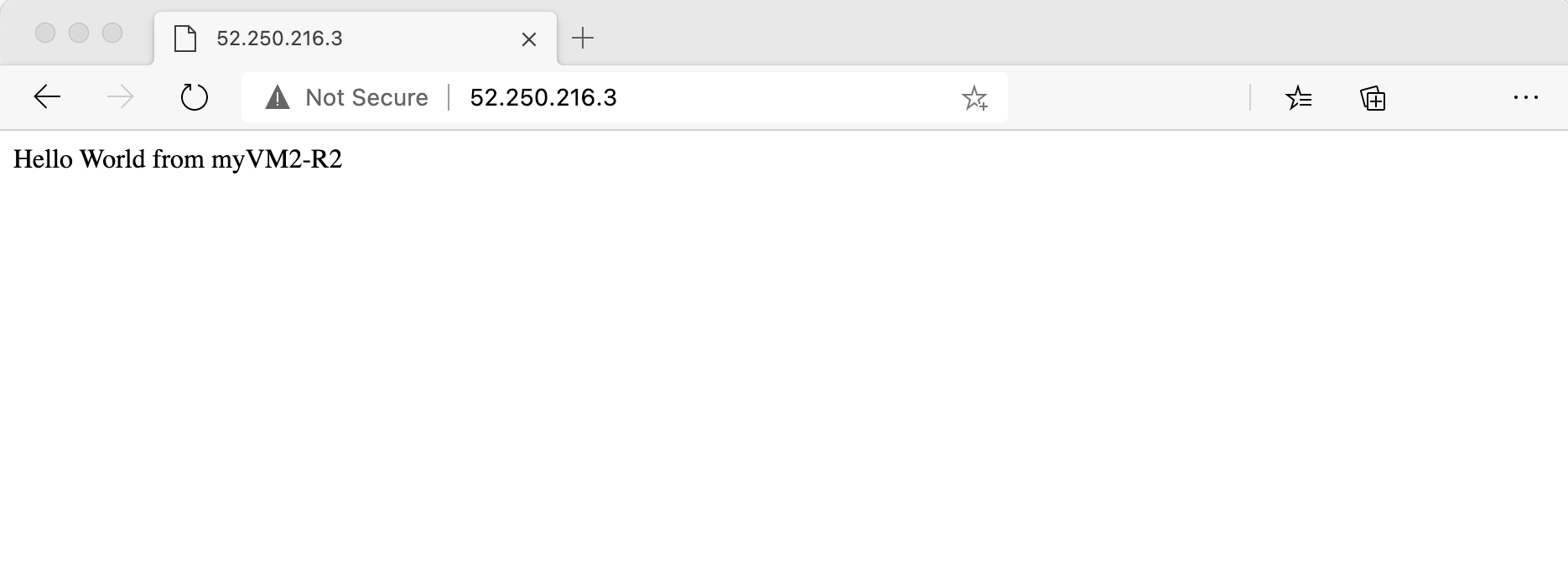

2. 复制该公共 IP 地址，并将其粘贴到浏览器的地址栏。 IIS Web 服务器的默认页会显示在浏览器上。



3. 停止其中一个区域负载均衡器的后端池中的虚拟机。

4. 刷新 Web 浏览器，观察连接故障转移到另一个区域负载均衡器。



在本部分中，你将测试全局负载均衡器。 你需要在 Web 浏览器中连接到公共 IP 地址。 你将停止某个区域负载均衡器后端池中的虚拟机，并观察故障转移情况。

1. 若要获取负载均衡器的公共 IP 地址，请使用 az network public-ip show：

     az network public-ip show \
       --resource-group myResourceGroupLB-CR \
       --name PublicIPmyLoadBalancer-CR \
       --query ipAddress \
       --output tsv


2. 复制该公共 IP 地址，并将其粘贴到浏览器的地址栏。 IIS Web 服务器的默认页会显示在浏览器上。

3. 停止其中一个区域负载均衡器的后端池中的虚拟机。

4. 刷新 Web 浏览器，并观察连接故障转移到另一个区域负载均衡器。

在本部分中，你将测试全局负载均衡器。 你需要在 Web 浏览器中连接到公共 IP 地址。 你将停止某个区域负载均衡器后端池中的虚拟机，并观察故障转移情况。

1. 使用 Get-AzPublicIpAddress 获取负载均衡器的公共 IP 地址：

$ip = @{
    Name = 'myPublicIP-CR'
    ResourceGroupName = 'myResourceGroupLB-CR'
}
Get-AzPublicIPAddress @ip | select IpAddress

2. 复制该公共 IP 地址，并将其粘贴到浏览器的地址栏。 IIS Web 服务器的默认页会显示在浏览器上。

3. 停止其中一个区域负载均衡器的后端池中的虚拟机。

4. 刷新 Web 浏览器，观察连接故障转移到另一个区域负载均衡器。

若不再需要资源组、负载均衡器以及所有相关资源，请将其删除。

为此，请选择包含资源的资源组“CreateCRLBTutorial-rg”，然后选择“删除” 。

如果不再需要资源组、负载均衡器和所有相关的资源，使用 az group delete 命令将它们删除。

  az group delete \
    --name myResourceGroupLB-CR

如果不再需要资源组、负载均衡器和剩余资源，可以使用 Remove-AzResourceGroup 命令将其删除。

Remove-AzResourceGroup -Name 'myResourceGroupLB-CR'
