教程：如何使用托管虚拟网络创建安全工作区

本文介绍如何创建并连接到安全的Azure Machine Learning工作区。 本文中的步骤使用 Azure Machine Learning 托管的虚拟网络来为 Azure Machine Learning 所使用的资源创建一个安全边界。

在本教程中，你将完成以下任务：

完成本教程后，你具有以下体系结构：

• 使用专用终结点通过托管网络进行通信的Azure Machine Learning工作区。
• 一个使用专用终结点的 Azure 存储帐户，允许存储服务（如 Blob 和文件）通过托管网络进行通信。
• 使用专用终结点通过托管网络进行通信的 Azure 容器注册表。
• 使用专用终结点通过托管网络进行通信的Azure Key Vault。
• Azure Machine Learning受托管网络保护的计算实例和计算群集。

先决条件

• Azure订阅。 如果没有Azure订阅，请在开始前创建试用版。 请尝试 Azure Machine Learning。
• Python 3.10 或更高版本。

创建跳转盒 (VM)

可以通过多种方式连接到受保护的工作区。 在本教程中，使用 跳转框。 跳转盒是Azure Virtual Network中的虚拟机。 可以使用 Web 浏览器和Azure Bastion连接到它。

下表列出了可以连接到安全工作区的其他几种方法：

使用以下步骤创建Azure虚拟机以用作跳转框。 在 VM 桌面上，可以使用 VM 中的浏览器连接到托管虚拟网络中的资源，例如 “Azure 机器学习工作室”。 或者，可以在 VM 上安装开发工具。

1. 在 Azure portal 中，选择左上角的门户菜单。 从菜单中选择“+ 创建资源”，然后输入“虚拟机”。 选择“虚拟机”条目，然后选择“创建”。

2. 从“基本信息”选项卡中，选择要在其中创建服务的订阅、资源组和区域。 提供以下字段的值：

   • 虚拟机名称：VM 的唯一名称。

   • 用户名：将用于登录 VM 的用户名。

   • 密码：用户名的密码。

   • 安全类型：标准。

   • Image：Windows 11 Enterprise。

     提示

     如果Windows 11 Enterprise 不在图像选择列表中，请使用 查看所有映像_。 从 Microsoft 找到 Windows 11 条目，并使用 Select 下拉列表选择企业映像。

   可将其他字段保留为默认值。



3. 选择“网络”。 查看网络信息，确保它未使用 172.17.0.0/16 IP 地址范围。 如果是，请选择其他范围，例如 172.16.0.0/16。 172.17.0.0/16 范围可能会导致与 Docker 冲突。

   注意事项

   Azure虚拟机为网络隔离创建自己的Azure虚拟网络。 此网络独立于 Azure Machine Learning 使用的托管虚拟网络。



4. 选择“查看 + 创建”。 确认信息无误，然后选择“创建”。

为 VM 启用Azure Bastion

通过使用 Azure Bastion，可以通过浏览器连接到 VM 桌面。

1. 在Azure portal中，选择之前创建的 VM。 在页面的“连接”部分中，选择“Bastion”，接着选择“部署 Bastion”。



2. 在门户部署 Bastion 服务后，它将您返回到连接对话框。 暂时不要使用此对话框。

创建工作区

1. 在 Azure portal 中，选择左上角的门户菜单。 从菜单中选择“+ 创建资源，然后输入 Azure Machine Learning。 选择 Azure Machine Learning 条目，然后选择 Create。

2. 从“基本信息”选项卡中，选择要在其中创建服务的订阅、资源组和区域。 对于“工作区名称”，请输入唯一名称。 将其余字段保留为默认值。 门户为工作区创建所需服务的新实例。



3. 在“网络”选项卡中，选择“Internet 出站专用”。

   注意事项

   本教程使用 Internet 外部访问来保持设置简单。 如果组织需要更严格的出口控制，请使用仅允许批准的出站流量的托管虚拟网络配置。



4. 在Networking 选项卡中的Workspace 入站访问部分中，选择+ 添加。

   截图显示用于入站访问的添加按钮。

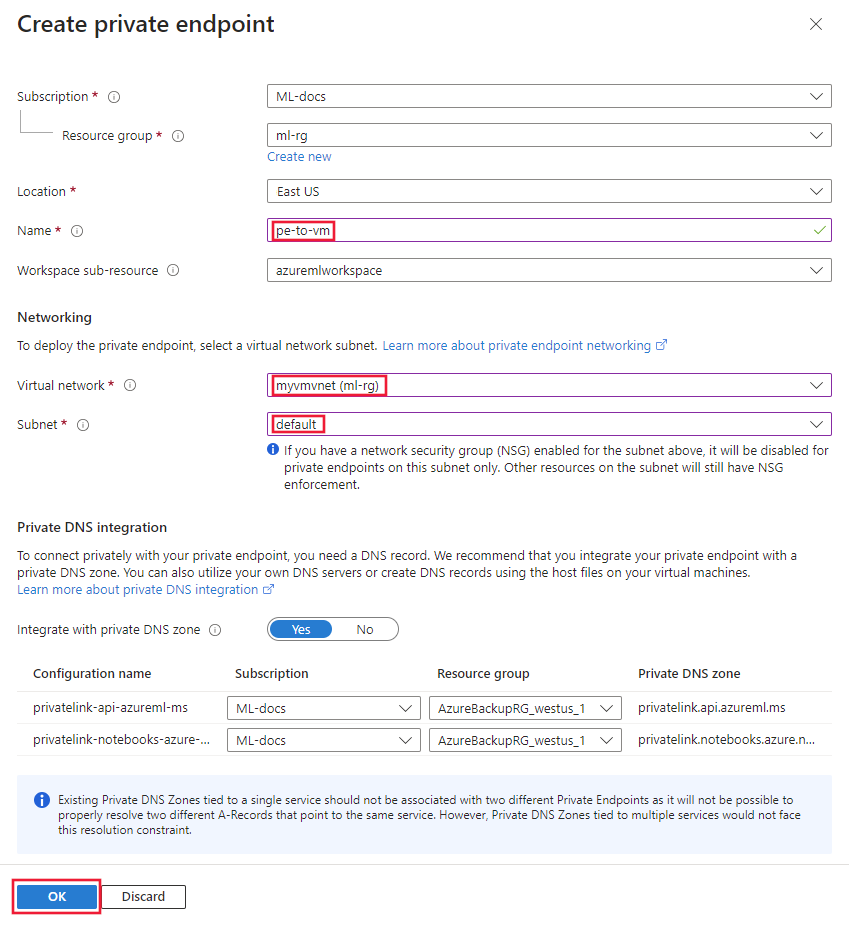

5. 在“创建专用终结点”窗体的“名称”字段中输入唯一值。 选择之前使用 VM 创建的 Virtual network，然后选择默认的 Subnet。 将其余字段保留为默认值。 选择“确定”，以保存此终结点。



6. 选择“查看 + 创建”。 确认信息无误，然后选择“创建”。

7. 门户创建工作区后，选择“ 转到资源”。

连接到 VM 桌面

1. 从 Azure portal 中选择之前创建的 VM。

2. 在“连接”部分中，选择“Bastion”。 输入为 VM 配置的用户名和密码，然后选择“连接”。



连接到工作室

此时，工作区已创建，但托管虚拟网络尚未创建。 在创建工作区时配置托管虚拟网络。 要创建托管虚拟网络，可以创建计算资源或手动创建网络。

请遵循以下步骤来创建计算实例。

1. 在 VM 桌面中，使用浏览器打开 Azure Machine Learning studio并选择之前创建的工作区。

2. 在工作台中，依次选择“计算”、“计算实例”和“+ 新建”。



3. 在“配置所需设置”对话框中，为“计算名称”输入唯一值。 让其余选择保留默认值。

4. 选择创建。 创建计算实例需要几分钟时间。 计算实例是在托管网络中创建的。

   提示

   创建第一个计算资源可能需要几分钟时间。 之所以发生此延迟，是因为托管虚拟网络也正在创建中。 在创建第一个计算资源之前，不会创建托管虚拟网络。 后续托管计算资源创建的速度更快。

启用工作室对存储的访问权限

由于 Azure Machine Learning studio 部分在客户端的 Web 浏览器中运行，因此客户端需要直接访问工作区的默认存储帐户以执行数据操作。 若要启用直接访问，请使用以下步骤：

1. 从 Azure portal 中，选择前面创建的跳转框 VM。 从“概述”部分复制“公共 IP 地址”。

2. 从 Azure portal 中选择之前创建的工作区。 在 Overview 部分中，选择 Storage 条目的链接。

3. 从 storage 帐户中，选择 Networking，并将跳转框的 public IP 地址添加到 Firewall 节。

   提示

   在使用 VPN 网关或 ExpressRoute 而不是跳板机的情况下，可以为存储帐户将专用终结点或服务终结点添加到 Azure 虚拟网络。 通过使用专用终结点或服务终结点，多个通过Azure虚拟网络连接的客户端可以通过工作室成功执行存储操作。

   此时，您可以使用该开发环境在计算实例上与笔记本进行交互操作，并执行训练作业。

停止计算实例

当其运行（启动）时，计算实例会继续对订阅计费。 若要避免超额成本，当不使用时 停止使用。

在工作室中，选择“计算”、“计算实例”，然后选择计算实例。 最后，从页面顶部选择“停止”。

清理资源

如果打算继续使用安全的工作区和其他资源，请跳过本部分。

若要删除在本教程中创建的所有资源，请使用以下步骤：

1. 在Azure portal中，选择资源组。

2. 从列表中选择你在本教程中创建的资源组。

3. 选择“删除资源组”。



4. 输入资源组名称，然后选择“ 删除”。

后续步骤

在拥有安全工作区并能够访问工作室后，请考虑以下资源：

• 使用网络隔离将模型部署到联机终结点
• 使用托管虚拟网络保护你的工作区
