企业推送体系结构指南

2025-10-24

如今，企业正逐步向最终用户（外部）或员工（内部）创建移动应用程序。它们现有的后端系统是大型机或某些 LoB 应用程序，这些应用程序必须集成到移动应用程序体系结构中。本指南介绍了如何最好地实现此集成，建议为常见方案提供可能的解决方案。

频繁要求是在后端系统中发生相关事件时，通过移动应用程序向用户发送推送通知。例如，拥有银行银行应用程序的 iPhone 用户希望在从账户中扣款超过某一额度时收到通知；而在另一个场景中，作为内部网环境的一部分，财务部门的一名员工在其 Windows Phone 上安装了预算审批应用程序，希望在收到审批请求时能得到通知。

银行帐户或审批处理可能在某些后端系统中完成，这必须向用户发起推送。可能有多个此类后端系统，这些系统必须在事件触发通知时生成相同的逻辑进行推送。此处的复杂性在于将多个后端系统与单个推送系统集成，最终用户可能订阅了不同的通知，甚至可能有多个移动应用程序。例如，一个移动应用程序可能需要从多个此类后端系统接收通知的 Intranet 移动应用。后端系统不知道或需要知道推送语义/技术，因此，这里的常见解决方案是引入一个组件，该组件轮询后端系统是否有任何感兴趣的事件，并负责将推送消息发送到客户端。

更好的解决方案是使用 Azure 服务总线 - 主题/订阅模型，这可以降低复杂性，同时使解决方案可缩放。

下面是解决方案的一般体系结构（使用多个移动应用通用化，但当只有一个移动应用时同样适用）

Architecture

显示事件、订阅和推送消息流的企业体系结构示意图。

此体系结构关系图中的关键部分是 Azure 服务总线，它提供主题/订阅编程模型（可在 Service Bus Pub/Sub 编程中了解更多）。在这种情况下，接收方是移动后端（通常是启动推送到移动应用的 Azure 移动服务）不会直接从后端系统接收消息，而是 Azure 服务总线提供的中间抽象层，它使移动后端能够接收来自一个或多个后端系统的消息。需要为每个后端系统创建服务总线主题，例如帐户、人力资源、财务，这基本上是指“兴趣主题”，用以启动以推送通知形式发送的消息。后端系统向这些主题发送消息。移动后端可以通过创建服务总线订阅来订阅一个或多个此类主题。它授权移动后端从相应的后端系统接收通知。移动后端继续侦听其订阅上的消息，一旦消息到达，它就会将其作为通知发送到其通知中心。然后，通知中心最终会将消息传送到移动应用。下面是关键组件的列表：

后端系统（LoB/传统系统）
- 创建服务总线主题
- 发送消息
移动后端
- 创建服务订阅
- 接收消息（来自后端系统）
- 通过 Azure 通知中心将通知发送到客户端
移动应用程序
- 接收和显示通知

优点

接收者（通过通知中心的移动应用/服务）与发送者（后端系统）之间的解耦，使得其他后端系统能够以最小的变更进行集成。
它还使多个移动应用能够从一个或多个后端系统接收事件。

Sample

先决条件

完成以下教程，熟悉概念以及常见的创建和配置步骤：

服务总线发布/子编程 - 本教程介绍了如何使用服务总线主题/订阅、如何创建包含主题/订阅的命名空间、如何从主题/订阅发送和接收消息的详细信息。
通知中心 - Windows 通用教程 - 本教程介绍如何设置 Windows 应用商店应用并使用通知中心注册并接收通知。

代码示例

通知中心示例提供了完整的示例代码。它分为三个组件：

EnterprisePushBackendSystem

a。此项目使用 Azure.Messaging.ServiceBus NuGet 包，并基于服务总线 Pub/Sub 编程。

b. 此应用程序是一个简单的 C# 控制台应用，用于模拟 LoB 系统，它启动要传递到移动应用的消息。

static async Task Main(string[] args)
{
    string connectionString =
        ConfigurationManager.AppSettings.Get("Azure.ServiceBus.ConnectionString");

    // Create the topic
    await CreateTopicAsync(connectionString);

    // Send message
    await SendMessageAsync(connectionString);
}

c. CreateTopicAsync 用于创建服务总线主题。

public static async Task CreateTopicAsync(string connectionString)
{
    // Create the topic if it does not exist already
    ServiceBusAdministrationClient client = new ServiceBusAdministrationClient(connectionString);

    if (!await client.TopicExistsAsync(topicName))
    {
        await client.CreateTopicAsync(topicName);
    }
}

d. SendMessageAsync 用于将消息发送到此服务总线主题。此代码只是为了示例目的定期向主题发送一组随机消息。通常有一个后端系统，在事件发生时发送消息。

public static sync Task SendMessageAsync(string connectionString)
{
    await using var client = new ServiceBusClient(connectionString);
    ServiceBusSender sender = client.CreateSender(topicName);

    // Sends random messages every 10 seconds to the topic
    string[] messages =
    {
        "Employee Id '{0}' has joined.",
        "Employee Id '{0}' has left.",
        "Employee Id '{0}' has switched to a different team."
    };

    while (true)
    {
        Random rnd = new Random();
        string employeeId = rnd.Next(10000, 99999).ToString();
        string notification = String.Format(messages[rnd.Next(0,messages.Length)], employeeId);

        // Send Notification
        ServiceBusMessage message = new ServiceBusMessage(notification);
        await sender.SendMessageAsync(message);

        Console.WriteLine("{0} Message sent - '{1}'", DateTime.Now, notification);

        System.Threading.Thread.Sleep(new TimeSpan(0, 0, 10));
    }
}

ReceiveAndSendNotification

a。此项目使用 Azure.Messaging.ServiceBus 和 Microsoft.Web.WebJobs.Publish NuGet 包，并且基于服务总线 Pub/Sub 编程。

b. 以下控制台应用作为 [Azure WebJob] 运行，因为它必须持续运行才能侦听来自 LoB/后端系统的消息。此应用程序是移动后端的一部分。

static async Task Main(string[] args)
{
    string connectionString =
             ConfigurationManager.AppSettings.Get("Azure.ServiceBus.ConnectionString");

    // Create the subscription that receives messages
    await CreateSubscriptionAsync(connectionString);

    // Receive message
    await ReceiveMessageAndSendNotificationAsync(connectionString);
}

c. CreateSubscriptionAsync 用于为后端系统发送消息的主题创建服务总线订阅。根据业务方案，此组件会创建一个或多个相应主题的订阅（例如，有些订阅可能从 HR 系统接收消息、部分来自财务系统等）

static async Task CreateSubscriptionAsync(string connectionString)
{
    // Create the subscription if it does not exist already
    ServiceBusAdministrationClient client = new ServiceBusAdministrationClient(connectionString);

    if (!await client.SubscriptionExistsAsync(topicName, subscriptionName))
    {
        await client.CreateSubscriptionAsync(topicName, subscriptionName);
    }
}

d. ReceiveMessageAndSendNotificationAsync 用于使用其订阅从主题中读取消息，如果读取成功，则创建通知（在示例方案中，Windows 本机 Toast 通知）以使用 Azure 通知中心发送到移动应用程序。

static async Task ReceiveMessageAndSendNotificationAsync(string connectionString)
{
    // Initialize the Notification Hub
    string hubConnectionString = ConfigurationManager.AppSettings.Get
            ("Microsoft.NotificationHub.ConnectionString");
    hub = NotificationHubClient.CreateClientFromConnectionString
            (hubConnectionString, "enterprisepushservicehub");

    ServiceBusClient Client = new ServiceBusClient(connectionString);
    ServiceBusReceiver receiver = Client.CreateReceiver(topicName, subscriptionName);

    // Continuously process messages received from the subscription
    while (true)
    {
        ServiceBusReceivedMessage message = await receiver.ReceiveMessageAsync();
        var toastMessage = @"<toast><visual><binding template=""ToastText01""><text id=""1"">{messagepayload}</text></binding></visual></toast>";

        if (message != null)
        {
            try
            {
                Console.WriteLine(message.MessageId);
                Console.WriteLine(message.SequenceNumber);
                string messageBody = message.Body.ToString();
                Console.WriteLine("Body: " + messageBody + "\n");

                toastMessage = toastMessage.Replace("{messagepayload}", messageBody);
                SendNotificationAsync(toastMessage);

                // Remove message from subscription
                await receiver.CompleteMessageAsync(message);
            }
            catch (Exception)
            {
                // Indicate a problem, unlock message in subscription
                await receiver.AbandonMessageAsync(message);
            }
        }
    }
}
static async void SendNotificationAsync(string message)
{
    await hub.SendWindowsNativeNotificationAsync(message);
}

e. 若要将此应用发布为 WebJob，请右键单击 Visual Studio 中的解决方案，然后选择“发布为 Web 作业”

右键选项的屏幕截图，其中“发布为 Azure Web 作业”用红色标出。

f. 选择您的发布配置文件，如果 Azure 网站尚不存在，则创建一个新的，以托管此 WebJob，然后在获得网站后发布。

显示用于在 Azure 上创建站点的工作流的屏幕截图。

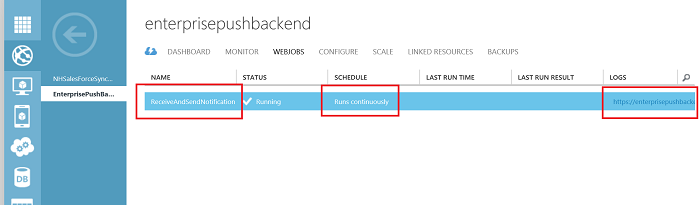

g. 将作业配置为“持续运行”，以便在登录到 Azure 门户时，应看到如下所示的内容：

Azure 门户的屏幕截图，其中显示了企业推送后端 Web 作业，以及以红色显示的“名称”、“计划和日志”值。

EnterprisePushMobileApp

a。此应用程序是 Windows 应用商店应用程序，它从作为移动后端的一部分运行的 WebJob 接收 Toast 通知并显示它。此代码基于通知中心 - Windows 通用教程。

b. 确保启用应用程序以接收 Toast 通知。

c. 确保在应用启动时调用以下通知中心注册代码（在替换HubName和DefaultListenSharedAccessSignature值后）。

private async void InitNotificationsAsync()
{
    var channel = await PushNotificationChannelManager.CreatePushNotificationChannelForApplicationAsync();

    var hub = new NotificationHub("[HubName]", "[DefaultListenSharedAccessSignature]");
    var result = await hub.RegisterNativeAsync(channel.Uri);

    // Displays the registration ID so you know it was successful
    if (result.RegistrationId != null)
    {
        var dialog = new MessageDialog("Registration successful: " + result.RegistrationId);
        dialog.Commands.Add(new UICommand("OK"));
        await dialog.ShowAsync();
    }
}

运行示例

确保您的 WebJob 正在成功运行，并已设置为持续运行。
运行启动 Windows 应用商店应用的 EnterprisePushMobileApp。
运行 EnterprisePushBackendSystem 控制台应用程序，该应用程序模拟 LoB 后端并开始发送消息，应会看到 Toast 通知如下图所示：

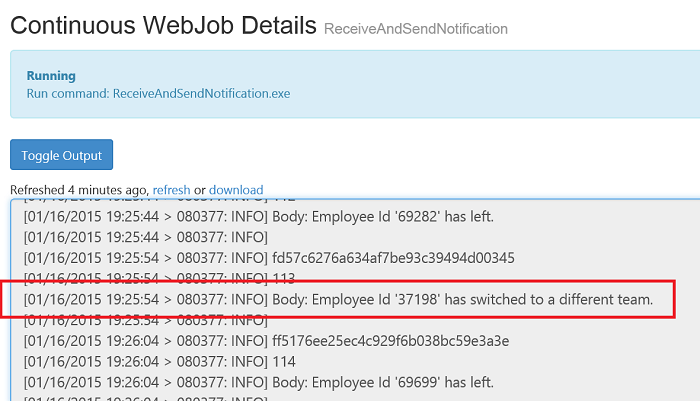

这些消息最初被发送到 Service Bus 主题，而 Web 作业中的 Service Bus 订阅在对其进行监控。收到消息后，将创建通知并将其发送到移动应用。在 Azure 门户中查看 Web 作业的“日志”链接时，可以查看 WebJob 日志以确认处理：
