在 Azure 逻辑应用中创建并行分支或将其与工作流操作联接

Artículo
06/26/2024

适用范围：Azure 逻辑应用（消耗型 + 标准型）

默认情况下，逻辑应用工作流中的操作按顺序运行。若要将操作组织到单独的分支中并同时运行这些分支，可以创建并行分支，稍后在工作流中联接这些分支。

本指南演示如何在工作流中创建并行分支并重新联接这些分支，如此概要关系图中所示：

提示

如果工作流触发器收到一个数组，并且你想要为数组中的每个项运行工作流实例，而不是创建并行分支，则可以通过 SplitOn 触发器属性来改为取消批处理该数组。

先决条件

Azure 订阅。如果没有订阅，可以注册 Azure 帐户。
一个逻辑应用工作流，该工作流初始包含触发器和所需操作。确保该工作流包含你要在之间添加并行分支的操作。

使用并行分支时的注意事项

并行分支只有在 runAfter 属性值与父操作的完成状态匹配时才运行。例如，只有在 parentAction 完成并显示“成功”状态时，才开始运行初始包含 branchAction1 和 branchAction2 的两个分支。
工作流等待同一级别的所有并行分支完成，然后再运行联接这些分支的操作。

在 Azure 门户中，打开设计器中的标准逻辑应用和工作流。
在要添加并行分支的操作之间，将指针移到连接箭头上。
选择出现的加号 (+)，然后选择“添加并行分支”。
现在，添加要在并行分支中运行的操作。在“添加操作”窗格和搜索框中，找到并选择所需的操作。

现在，所选操作将在并行分支中显示，例如：
若要将另一个操作添加到并行分支，请在要添加新操作的操作下，选择加号 (+)，然后选择“添加操作”。
在“选择操作”搜索框中，找到并选择所需的操作。

现在，所选操作将在当前分支中显示，例如：

若要将分支重新合并在一起，请联接平行分支。

并行分支定义 (JSON)

如果正在代码视图中操作，可以改为在逻辑应用工作流的 JSON 定义中定义并行结构，例如：

{
  "triggers": {
    "myTrigger": {}
  },
  "actions": {
    "parentAction": {
      "type": "<action-type>",
      "inputs": {},
      "runAfter": {}
    },
    "branchAction1": {
      "type": "<action-type>",
      "inputs": {},
      "runAfter": {
        "parentAction": [
          "Succeeded"
        ]
      }
    },
    "branchAction2": {
      "type": "<action-type>",
      "inputs": {},
      "runAfter": {
        "parentAction": [
          "Succeeded"
        ]
      }
    }
  },
  "outputs": {}
}

联接并行分支

若要将并行分支合并在一起，请在所有分支下添加另一个操作。此操作仅在上述所有并行分支完成运行后运行。

标准
消耗

在 Azure 门户中，打开标准逻辑应用以及包含要在设计器中联接的并行分支的工作流。
在要联接的任何并行分支下，选择加号 (+)，然后选择“添加操作”。
在“添加操作”窗格和搜索框中，找到并选择要用于联接分支的操作。
在设计器上，选择之前添加的操作。操作的信息窗格打开后，选择“设置”。
在“设置”窗格的“开始运行前的操作”下，打开“选择操作”列表，然后在每个分支中选择在联接操作运行前必须完成的最后一个操作。

你将有效地指定联接操作仅在所有所选操作完成运行后运行。

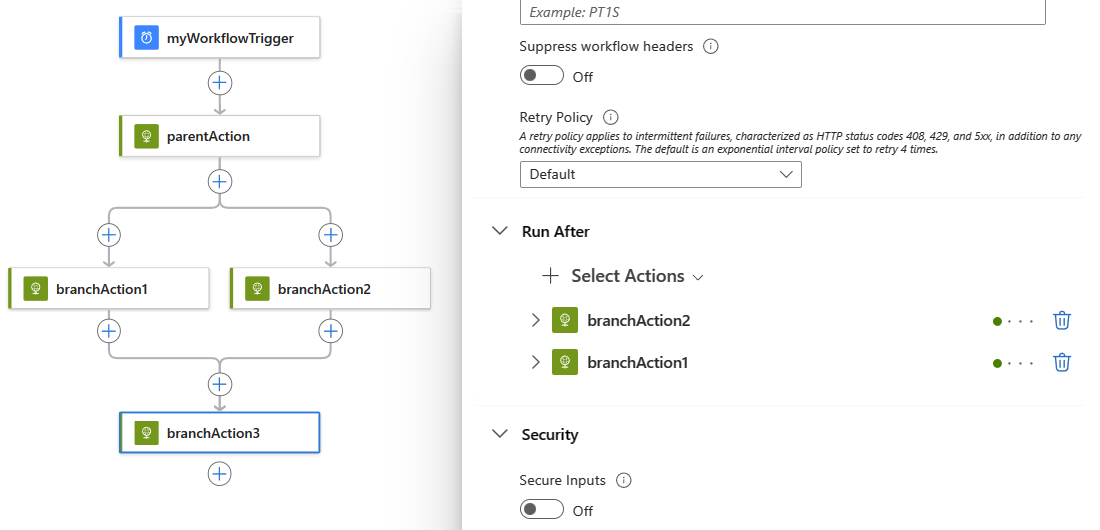

完成后，所选操作现在显示在要联接的并行分支下，例如：

联接定义 (JSON)

如果正在代码视图中操作，可以改为在逻辑应用工作流的 JSON 定义中定义联接操作，例如：

{
  "triggers": {
    "myTrigger": { }
  },
  "actions": {
    "parentAction": {
      "type": "<action-type>",
      "inputs": { },
      "runAfter": {}
    },
    "branchAction1": {
      "type": "<action-type>",
      "inputs": { },
      "runAfter": {
        "parentAction": [
          "Succeeded"
        ]
      }
    },
    "branchAction2": {
      "type": "<action-type>",
      "inputs": { },
      "runAfter": {
        "parentAction": [
          "Succeeded"
        ]
      }
    },
    "joinAction": {
      "type": "<action-type>",
      "inputs": { },
      "runAfter": {
        "branchAction1": [
          "Succeeded"
        ],
        "branchAction2": [
          "Succeeded"
        ]
      }
    }
  },
  "outputs": {}
}
