在 Azure Kubernetes 服务 (AKS) 上设置 GPU 分析（预览版）

基于 GPU 的工作负载（如 AI 推理服务）可能会占用大量内存，并且难以优化，而无需了解 GPU 活动。你可能会看到内存不足（OOM）错误、意外延迟峰值或 GPU 内存压力上升，但传统的 Kubernetes 指标不显示代码分配内存的位置。 GPU 分析可帮助你识别负责 GPU 内存使用的函数。

本文介绍如何部署基于 eBPF 的 GPU 可观测性代理、在 Pyroscope 中存储配置文件，以及如何在 Grafana 中可视化 GPU 内存分配。

重要

AKS 预览功能可在自助服务和自愿选择的基础上启用。预览版按“现状”和“视供应情况”提供，它们不包括在服务级别协议和有限保证范围内。 AKS 预览功能是由客户支持尽最大努力部分覆盖。因此，这些功能并不适合用于生产。有关详细信息，请参阅以下支持文章：

重要

AKS 文档和示例中都提到了开源软件。您部署的软件被排除在 AKS 服务级别协议、有限保修和 Azure 支持之外。将开源技术与 AKS 一起使用时，请查阅相应社区和项目维护者提供的支持选项来制定计划。

Microsoft 将负责生成我们在 AKS 上部署的开源包。该责任包括拥有构建、扫描、签名、验证和快速修复流程的完整所有权，并掌控容器镜像中的二进制文件。如需了解详细信息，请参阅 AKS 漏洞管理和 AKS 支持范围。

先决条件

至少具有一个启用了 GPU 的节点池的 AKS 群集。
Azure CLI 2.72.0 或更高版本。请运行 az --version 以查看版本。
这是 k8s-extension Azure CLI 扩展。运行 az extension add --name k8s-extension 以安装它。
Helm 3.x 或更高版本。请运行 helm version 以查看版本。
Azure Monitor，除非你使用自己的监控解决方案。
Azure 托管 Grafana，除非你使用自己的 Grafana 实例。

步骤 1：通过 Inspektor 小工具扩展启用 GPU 分析

Inspektor Gadget 是一个基于 eBPF 的开源 Kubernetes 可观测性框架。对于 GPU 性能分析，它无需更改代码、使用边车容器或重启 Pod，即可跟踪 CUDA 内存分配调用。

在 AKS 群集上启用 GPU 性能分析：

注释

此命令假定你在 AKS 群集上启用了Azure Monitor。如果使用自己的 Prometheus 设置，请删除 --configuration-settings azureMonitor.enabled=true。有关详细信息，请参阅 GPU 分析常见问题解答。

az k8s-extension create \
  --extension-type microsoft.inspektorgadget \
  --subscription <your-subscription-id> \
  --resource-group <your-resource-group> \
  --cluster-name <your-cluster-name> \
  --cluster-type managedClusters \
  --release-train preview \
  --name inspektor-gadget \
  --configuration-settings gpuObservability.enabled=true \
  --configuration-settings azureMonitor.enabled=true

验证 Inspektor Gadget Pod 是否正在运行：

kubectl get pods -n gadget -l k8s-app=gadget

Tip

GPU 内存分析可在内存分配事件发生时捕获这些事件。如果你的工作负载在启用性能分析之前分配了 GPU 内存，性能分析器将无法捕获这些事件。对于诸如 vLLM 这类在启动时预分配 GPU 内存的工作负载，请在部署工作负载之前启用性能分析，或者重启工作负载以捕获初始内存分配路径。

步骤 2：使用 Pyroscope 启用性能剖析可视化

注释

如果群集中有现有的 Grafana 和 Pyroscope 堆栈，请跳过此步骤。

Pyroscope 是一个开源项目，用于可视化和存储性能配置文件，以便进行内存优化和故障排除。

将单个 Pyroscope 实例部署到群集：

helm install pyroscope -n gadget \
  oci://ghcr.io/grafana/helm-charts/pyroscope \
  --version 1.15.0 \
  --set pyroscope.image.repository=grafana/pyroscope \
  --set-string pyroscope.image.tag=1.15.0 \
  --set pyroscope.replicaCount=1 \
  --set pyroscope.structuredConfig.self_profiling.disable_push=true \
  --set pyroscope.structuredConfig.storage.backend=filesystem \
  --set pyroscope.service.type=LoadBalancer \
  --set pyroscope.service.port=4040 \
  --set-string pyroscope.service.annotations."service\.beta\.kubernetes\.io/azure-load-balancer-internal"=true \
  --set-string pyroscope.service.annotations."service\.beta\.kubernetes\.io/azure-pls-create"=true \
  --set-string pyroscope.service.annotations."service\.beta\.kubernetes\.io/azure-pls-name"=pyroscope-pls \
  --set-string pyroscope.service.annotations."service\.beta\.kubernetes\.io/azure-pls-proxy-protocol"=false \
  --set-string pyroscope.service.annotations."service\.beta\.kubernetes\.io/azure-pls-visibility"='*' \
  --set alloy.enabled=false \
  --set minio.enabled=false

确认 Pyroscope Pod 是否正在运行：

kubectl get pods -n gadget pyroscope-0

注释

有关高可用性部署，请参阅 Pyroscope 微服务文档。

注释

此命令将配置文件存储在本地文件系统上，因此，如果重新创建 Pod，分析数据将丢失。若要在 Pod 重启后保留配置文件，请参阅 GPU 分析常见问题解答。

步骤 3：将火镜连接到 Azure 托管 Grafana

注释

如果使用自己的 Grafana 实例，请参阅 GPU 分析常见问题解答。

Tip

若要直接在Pyoscope UI 中查看工作负荷配置文件，请运行 kubectl port-forward -n gadget pyroscope-0 4040:4040。

通过Azure 专用链接将火镜连接到Azure 托管 Grafana。

设置群集和 Grafana 环境变量：

export RESOURCE_GROUP="<your-resource-group>"
export AKS_CLUSTER="<your-aks-cluster-name>"
export LOCATION="<your-aks-cluster-location>"
export GRAFANA_NAME="<your-azure-managed-grafana-name>"
export AKS_NODE_RG=$(az aks show \
  --resource-group "$RESOURCE_GROUP" \
  --name "$AKS_CLUSTER" \
  --query 'nodeResourceGroup' \
  --output tsv)

Tip

如果没有Azure 托管 Grafana实例，请运行 az grafana create --name "$GRAFANA_NAME" --resource-group "$RESOURCE_GROUP" --location "$LOCATION" --output none。

设置专用终结点环境变量：

export PYROSCOPE_PLS="pyroscope-pls"
export PYROSCOPE_MPE="pyroscope-mpe"
export PYROSCOPE_PORT="4040"

创建专用链接：

注释

创建专用链接可能需要几分钟时间。

# Check the Azure Managed Grafana extension version.
ver=$(az extension show --name amg --query version --output tsv)
[[ "${ver%%.*}" -ge 3 ]] && MPE="managed-private-endpoint" || MPE="mpe"

# Wait until the Pyroscope private link service is available.
until az network private-link-service show \
  --name "$PYROSCOPE_PLS" \
  --resource-group "$AKS_NODE_RG" \
  --output none 2>/dev/null; do
  sleep 10
done

PYRO_PLS_ID=$(az network private-link-service show \
  --name "$PYROSCOPE_PLS" \
  --resource-group "$AKS_NODE_RG" \
  --query 'id' \
  --output tsv)

az grafana $MPE create \
  --workspace-name "$GRAFANA_NAME" \
  --resource-group "$RESOURCE_GROUP" \
  --name "$PYROSCOPE_MPE" \
  --private-link-resource-id "$PYRO_PLS_ID" \
  --location "$LOCATION" \
  --output none

sleep 30

PYRO_CONN=$(az network private-link-service show \
  --name "$PYROSCOPE_PLS" \
  --resource-group "$AKS_NODE_RG" \
  --query "privateEndpointConnections[?privateLinkServiceConnectionState.status=='Pending' && starts_with(name, 'grafana-${GRAFANA_NAME}')].name | [0]" \
  --output tsv)

az network private-link-service connection update \
  --name "$PYRO_CONN" \
  --service-name "$PYROSCOPE_PLS" \
  --resource-group "$AKS_NODE_RG" \
  --connection-status Approved \
  --output none

az grafana $MPE refresh \
  --workspace-name "$GRAFANA_NAME" \
  --resource-group "$RESOURCE_GROUP" \
  --output none

echo "Successfully created private link."

在Azure 托管 Grafana中创建Pyoscope数据源：

ver=$(az extension show --name amg --query version --output tsv)
[[ "${ver%%.*}" -ge 3 ]] && MPE="managed-private-endpoint" || MPE="mpe"

PYRO_IP=$(az grafana $MPE show \
  --workspace-name "$GRAFANA_NAME" \
  --resource-group "$RESOURCE_GROUP" \
  --name "$PYROSCOPE_MPE" \
  --query 'privateLinkServicePrivateIP' \
  --output tsv)

export PYROSCOPE_URL="http://${PYRO_IP}:${PYROSCOPE_PORT}"

az grafana data-source create \
  --name "$GRAFANA_NAME" \
  --resource-group "$RESOURCE_GROUP" \
  --definition "{
    \"name\": \"local-pyroscope\",
    \"uid\": \"local-pyroscope\",
    \"type\": \"grafana-pyroscope-datasource\",
    \"access\": \"proxy\",
    \"url\": \"${PYROSCOPE_URL}\",
    \"jsonData\": { \"keepCookies\": [\"pyroscope_git_session\"] }
  }" \
  --output none

echo "Successfully created the local-pyroscope data source."

验证数据源是否具有有效的 URL：

az grafana data-source show \
  --name "$GRAFANA_NAME" \
  --data-source local-pyroscope

步骤 4：将 Grafana 连接到 Prometheus Azure Monitor托管服务

注释

这些步骤基于将 Prometheus 的 Azure Monitor 托管服务连接到 Grafana。请确保 Grafana 的托管标识在 Azure Monitor 工作区上具有 监视数据读取者 角色，尤其是在该工作区位于其他资源组或其他订阅下时。

设置Azure Monitor工作区环境变量：

export AMP_NAME="<your-azure-monitor-workspace-name>"
export AMP_RESOURCE_GROUP="<your-azure-monitor-workspace-resource-group>"

Tip

运行az resource list --resource-type Microsoft.Monitor/accounts --resource-group "$AMP_RESOURCE_GROUP" --output table以列出资源组中的Azure Monitor工作区。若要搜索订阅，请省略 --resource-group。

创建 Prometheus 数据源：

AMP_ENDPOINT=$(az resource show \
  --resource-type Microsoft.Monitor/accounts \
  --name "$AMP_NAME" \
  --resource-group "$AMP_RESOURCE_GROUP" \
  --query properties.metrics.prometheusQueryEndpoint \
  --output tsv)

az grafana data-source create \
  --name "$GRAFANA_NAME" \
  --resource-group "$RESOURCE_GROUP" \
  --definition "{
    \"name\": \"$AMP_NAME\",
    \"type\": \"prometheus\",
    \"access\": \"proxy\",
    \"url\": \"$AMP_ENDPOINT\",
    \"jsonData\": {
      \"httpMethod\": \"POST\",
      \"azureCredentials\": { \"authType\": \"msi\" }
    }
  }"

验证数据源：

az grafana data-source show \
  --name "$GRAFANA_NAME" \
  --data-source "$AMP_NAME"

步骤 5：在 Grafana 中设置仪表板

导入 GPU 可观测性仪表板：

az grafana dashboard create \
  --name "$GRAFANA_NAME" \
  --resource-group "$RESOURCE_GROUP" \
  --definition "$(curl -sSL https://raw.githubusercontent.com/inspektor-gadget/grafana-dashboards/refs/heads/main/dashboards/gpu-observability/AdvancedGPUObservability.json)"

获取仪表板网址：

GRAFANA_URL=$(az grafana show \
  --name "$GRAFANA_NAME" \
  --resource-group "$RESOURCE_GROUP" \
  --query properties.endpoint \
  --output tsv)

echo "${GRAFANA_URL}/d/AdvancedGPUObservability"

若要解读性能分析数据，请参阅分析 GPU 性能分析火焰图。

清理资源

删除群集内 GPU 可观测性堆栈：

helm uninstall pyroscope -n gadget
az k8s-extension delete \
  --name inspektor-gadget \
  --cluster-name <your-cluster-name> \
  --resource-group <your-resource-group> \
  --cluster-type managedClusters \
  --yes
kubectl delete namespace gadget

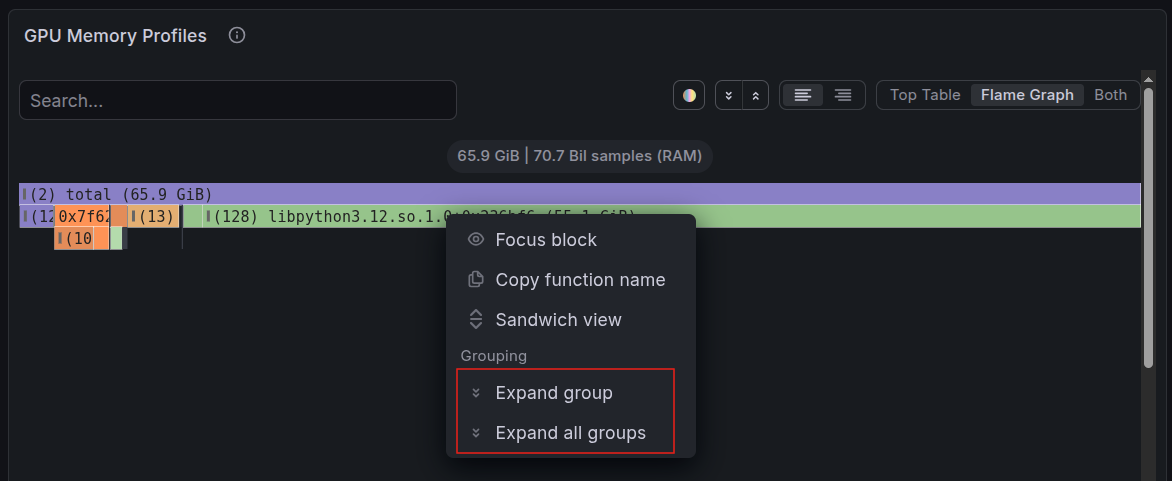

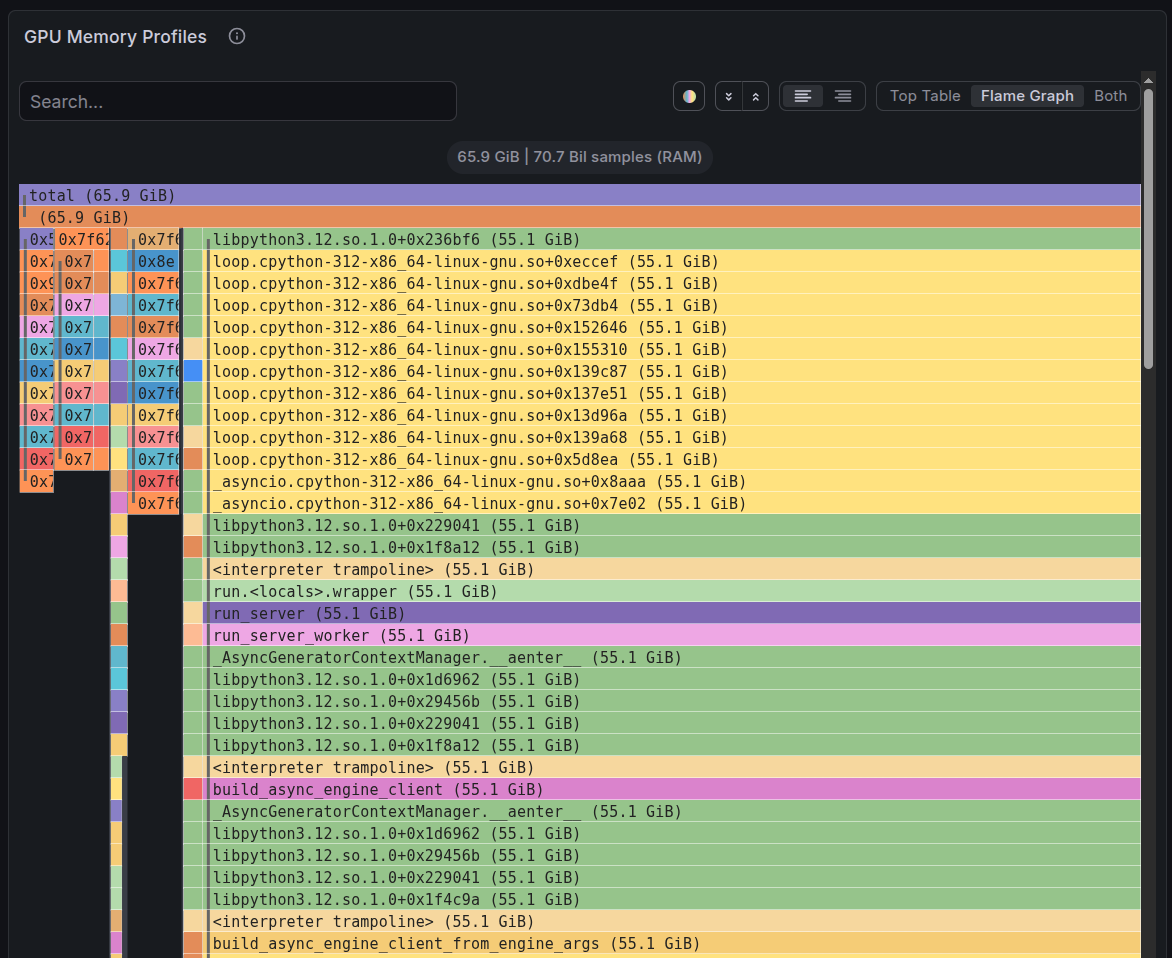

解读火焰图

若要解释分析结果并识别 GPU 内存热点，请参阅分析 GPU 分析火焰图。

FAQ

有关自定义 Prometheus 和 Grafana 集成以及 Pyroscope 持久化存储，请参阅 GPU 性能分析常见问题解答。
