配置 Azure 应用程序网关 TCP/TLS 代理(预览版)

为了试用 Azure 应用程序网关的第 4 层功能,本文将介绍如何使用 Azure 门户创建一个将 SQL Server 虚拟机作为后端服务器的 Azure 应用程序网关。 还会测试通过 SQL 客户端进行的连接,以验证配置是否正常工作。 本文将指导你完成以下过程:

  • 创建 SQL Server Azure 虚拟机
  • 创建新的应用程序网关
    • 配置基本设置和前端公共 IP 地址

    • 添加后端池并将 SQL Server 设置为后端目标

    • 创建路由规则

      • 使用所需端口 (SQL 1433) 创建侦听器
      • 使用第 4 层协议创建后端设置
    • 将 SQL Server 添加到后端池

  • 使用 SQL 客户端连接到应用程序网关

重要

应用程序网关 TCP/TLS 代理目前为预览版。
有关 beta 版本、预览版或尚未正式发布的版本的 Azure 功能所适用的法律条款,请参阅 Azure 预览版的补充使用条款

注册预览版

注意

加入此预览版时,所有应用程序网关都将能够使用第 4 层代理功能。 该注册由系统自动批准,大约需要 30 分钟才能生效

按照以下步骤使用 Azure 门户注册应用程序网关 TCP/TLS 代理的公共预览版:

  1. 登录 Azure 门户

  2. 在搜索框中,输入“订阅” 然后选择“订阅”。

    Azure 门户搜索的屏幕截图。

  3. 选择订阅名称的链接。

    选择 Azure 订阅的屏幕截图。

  4. 从左侧菜单的“设置”下,选择“预览功能” 。

    Azure 预览功能菜单的屏幕截图。

  5. 你会看到包含可用预览功能和当前注册状态的列表。

    列出的预览功能的 Azure 门户列表的屏幕截图。

  6. 在“预览功能”的筛选框中键入“AllowApplicationGatewayTlsProxy”,选择该功能,然后选择“注册”

    Azure 门户筛选器预览功能的屏幕截图。

创建 SQL Server

首先,使用 Azure 门户创建 SQL Server 虚拟机 (VM)。

  1. 在 Azure 门户主页中搜索“SQL 虚拟机”,然后在“服务”下选择“SQL 虚拟机”

    在 Azure 门户中选择 SQL 虚拟机的屏幕截图。

  2. 选择“创建”,然后在“选择 SQL 部署选项”页上,从下拉菜单中选择“免费 SQL Server 许可证”选项。 例如:Windows Server 2022 上的 SQL Server 2022 Developer。 也可以选择其他免费许可证版本进行测试。

  3. 选择免费 SQL 许可证版本后,选择“创建”。 此时将打开“基本信息”选项卡

  4. 在“基本信息”选项卡中输入以下信息

    • 订阅:选择 Azure 订阅名称
    • 资源组:创建新的资源组,以便在测试后轻松将其删除,例如:myresourcegroup
    • 虚拟机名称:mySQLVM
    • 区域:选择你的资源组所在的同一区域。
    • 可用性选项:接受默认设置
    • 安全类型:接受默认设置
    • 映像:接受默认设置
    • 大小:选择与区域兼容的大小
    • 管理员详细信息:输入用户名和密码
    • 入站端口规则:接受默认设置

    显示虚拟机设置的屏幕截图。

  5. 选择“查看 + 创建”,然后选择“创建”。 部署虚拟机需花费数分钟。

  6. 部署完成后,选择 SQL Server 资源的概述页面并记下虚拟机的公共 IP 地址。

    显示公共 IP 地址的屏幕截图。

创建应用程序网关

  1. 在 Azure 门户菜单上或在“主页”中,选择“创建资源”。

  2. 在“类别”下选择“网络”,然后在“常用 Azure 服务”列表中选择“应用程序网关”。

  3. 在“基本信息”选项卡中输入以下详细信息:

    • 订阅:选择 Azure 订阅名称
    • 资源组:选择上一过程中创建 SQL Server 虚拟机时输入的相同资源组
    • 应用程序网关名称:myL4AppGW
    • 区域:选择你的资源组所在的同一区域。
    • 层级:标准 V2
    • 启用自动缩放:接受默认设置
    • 最小实例计数:2
    • 所有其他实例详细信息:接受默认设置
    • 虚拟网络:选择“新建”并输入名称。 例如:myL4AppGWVNet。 接受默认地址空间设置,并将默认子网名称替换为描述性名称,例如 appgw-subnet

    注意

    调整默认地址空间和子网设置,以避免与其他已部署的 VNet 冲突。

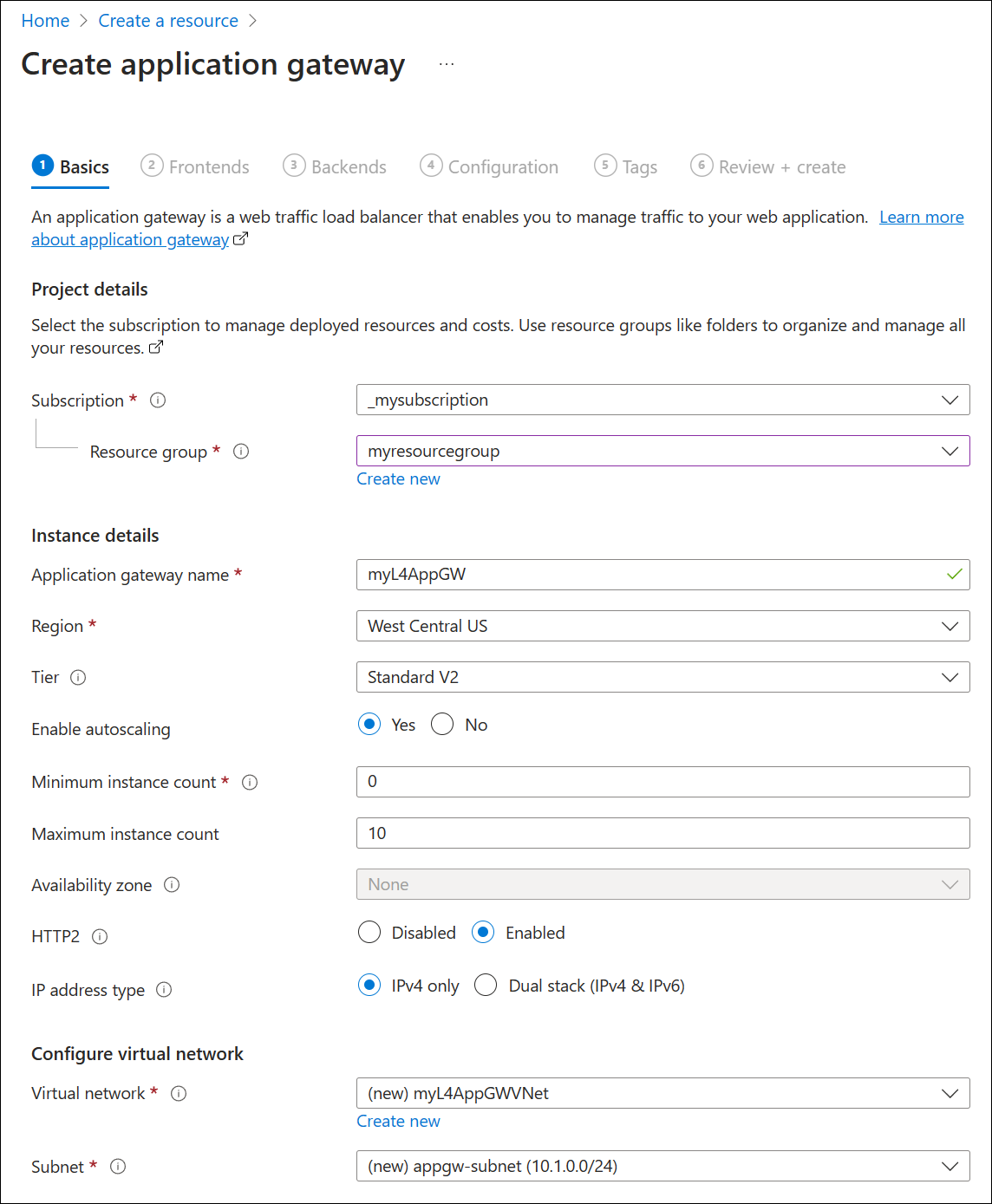

    显示基本应用程序网关设置的屏幕截图。

    下表提供了此过程中使用的相关设置的详细信息。

    字段 详细信息
    订阅 选择部署 SQL Server 的同一订阅。
    资源组 选择部署 SQL Server 的同一资源组。
    应用程序网关名称 可以提供方便识别的任何名称。
    区域 系统将根据所选的资源组自动选择区域。
    对于 TCP/TLS 代理,可以选择“标准 v2”或“WAF v2”。 在混合模式下(HTTP、HTTPS 以及 TCP 或 TLS)使用网关时,WAF 功能仅适用于 HTTP(S)。
    启用自动缩放 通过此设置,网关可根据负载进行横向扩展和横向缩减。 这适用于第 7 层和第 4 层代理。 默认设置为“是”
    最小/最大实例计数 有关详细信息,请参阅缩放应用程序网关 v2 和 WAF v2
    可用性区域 有关详细信息,请参阅什么是 Azure 区域和可用性区域?
    HTTP2 默认设置“已禁用”可用于此测试。
    虚拟网络和子网 可以选择区域中的现有 VNet 或创建新的 VNet。 应用程序网关需要其自己的专用子网,其中不得部署其他服务。
  4. 选择“下一步: 前端”。

  5. 为“前端 IP 地址类型”选择“公共”,并使用现有 IP 地址或创建新的 IP 地址

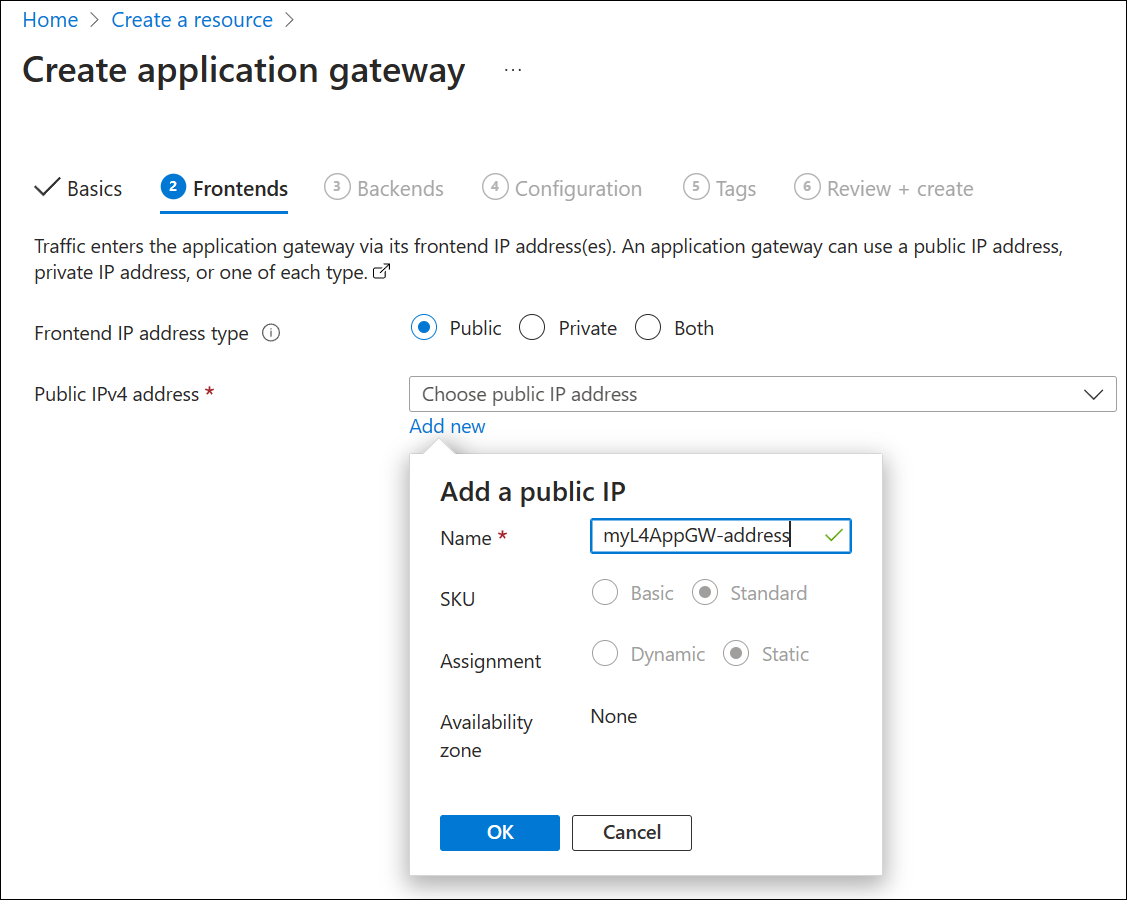

    显示创建新公共 IP 地址的屏幕截图。

  6. 在完成时选择“下一步:后端

  7. 在“后端”选项卡上,选择“添加后端池” 。

  8. 在“添加后端池”下输入详细信息:

    • 名称:输入后端池的名称,例如 sql-vm
    • 目标类型:选择“IP 地址或 FQDN”,然后输入之前记下的 SQL Server 虚拟机的公共 IP 地址
    显示后端池创建的屏幕截图。
  9. 选择“添加”,然后选择“下一步: 配置”

  10. 接下来,创建侦听器、后端设置和链接前端和后端属性的路由规则。 首先,选择“添加路由规则”并在“侦听器”选项卡上输入以下设置

    • 规则名称:SQL-rule

    • 优先级:100

    • 侦听器名称:sql-client-listener

    • 前端 IP:公共 IPv4

    • 协议:TCP

    • 端口:1433


      显示路由规则创建的屏幕截图。

  11. 选择“后端目标”选项卡并输入以下设置

    • 目标类型:后端池
    • 后端目标:选择创建的池名称,例如 sql-vm
    • 后端设置:选择“新增”并使用以下值创建后端设置
      • 后端设置名称:backend-settings-sql

      • 后端协议:TCP

      • 后端端口:1433

      • 超时(秒):20


        显示后端设置创建的屏幕截图。

  12. 选择“添加”以添加后端设置,然后选择“添加”以添加路由规则

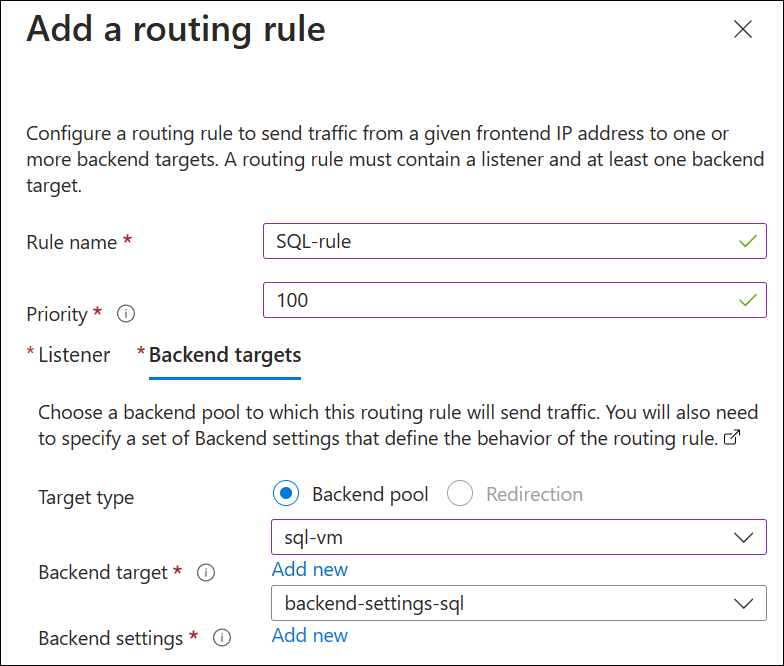

    添加路由规则的屏幕截图。

  13. 选择“下一步: 标记”并根据需要添加标记。 此演示不需要标记。

  14. 选择“下一步: 查看 + 创建”,然后选择“创建”。 部署过程需要几分钟时间。

连接到 SQL Server

  1. 在连接到 SQL Server 之前,请确认已经:

    • 有应用程序网关前端的公共 IP 地址
    • 将 SQL Server 配置为接受 SQL 身份验证
    • 在 SQL Server 上创建了管理员帐户
  2. 在安装了 SQL Server Management Studio 的客户端设备上,连接到 Azure 虚拟机的公共 IP 地址。


    显示与 SQL Server 的连接的屏幕截图。

清理资源

如果不再需要,请删除创建的资源组“myresourcegroup”,从而删除应用程序网关和所有相关资源

取消注册预览版

使用与注册预览版相同的过程,通过选择预览版功能,然后选择“注销”,即可注销预览版

后续步骤

若要监视后端池的运行状况,请参阅应用程序网关的后端运行状况和诊断日志
