中心辐射型拓扑是 Azure 中的一种常见网络体系结构模式。 中心是 Azure 中的一个虚拟网络 (VNet)，充当到本地网络的连接的中心点。 分支是与中心对等互连的 VNet，可用于隔离工作负荷。 中心可用于隔离和保护分支之间的流量。 中心还可用于在分支之间路由流量。 中心可用于通过各种方法在分支之间路由流量。

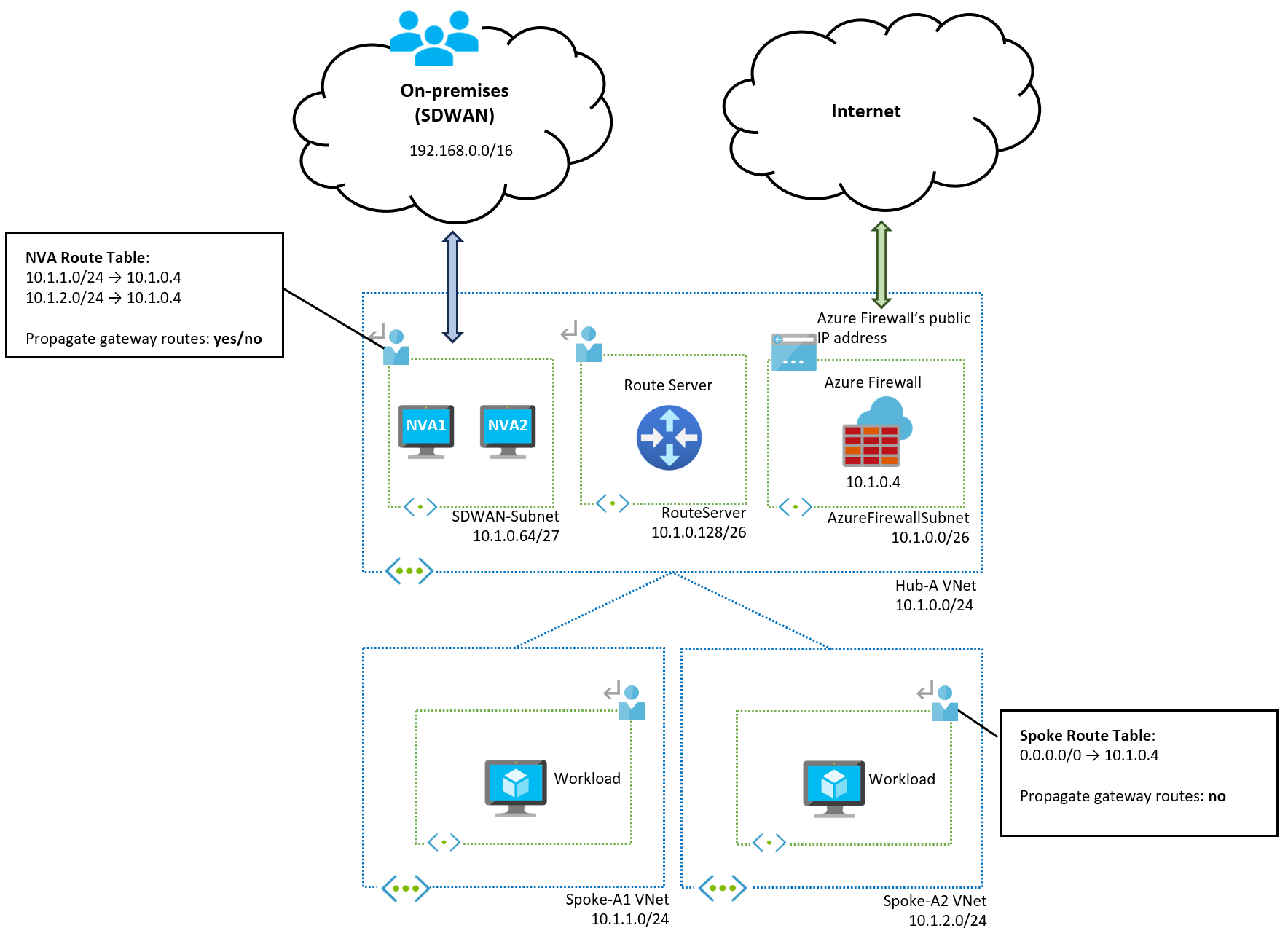

例如，可以将 Azure 路由服务器与动态路由和网络虚拟设备 (NVA) 配合使用，以便在分支之间路由流量。 这可能是一个相当复杂的部署。 不太复杂的方法是使用 Azure 防火墙和静态路由在分支之间路由流量。

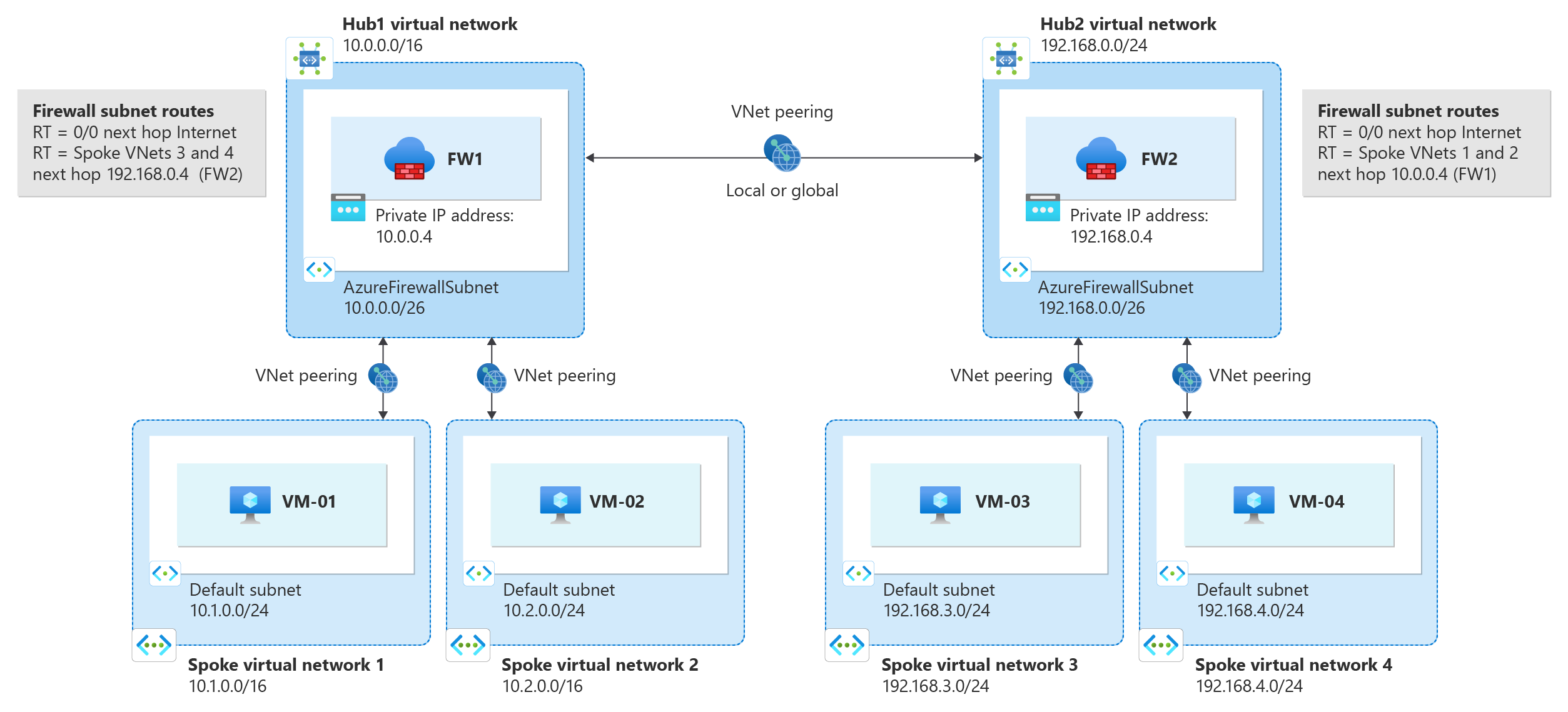

本文介绍如何将 Azure 防火墙与静态用户定义的路由 (UDR) 配合使用，以路由中心辐射型多重拓扑。 下图显示了该拓扑：
Azure 防火墙可以保护和检查网络流量，但它还可以在 VNet 之间路由流量。 它是一个托管资源，可自动创建指向其本地虚拟网络网关获知的本地分支、中心和本地前缀的系统路由。 将 NVA 放在中心上并查询有效路由会生成类似于 Azure 防火墙中的路由表。
由于这是一种静态路由体系结构，可以通过在中心之间使用全局 VNet 对等互连来与另一个中心构建最短路径。 因此各个中心是互知的，每个本地防火墙包含每个直接连接的中心的路由表。 但是，本地中心只知道自身的本地分支。 此外，这些中心可以位于相同的区域或不同的区域。
每个本地防火墙都需要知道如何连接其他远程分支，因此你必须在防火墙子网中创建 UDR。 为此，首先需要创建任何类型的默认路由，然后可以创建指向其他分支的更具体路由。 例如，以下屏幕截图显示了两个中心 VNet 的路由表：
Hub-01 路由表
。
Hub-02 路由表
。

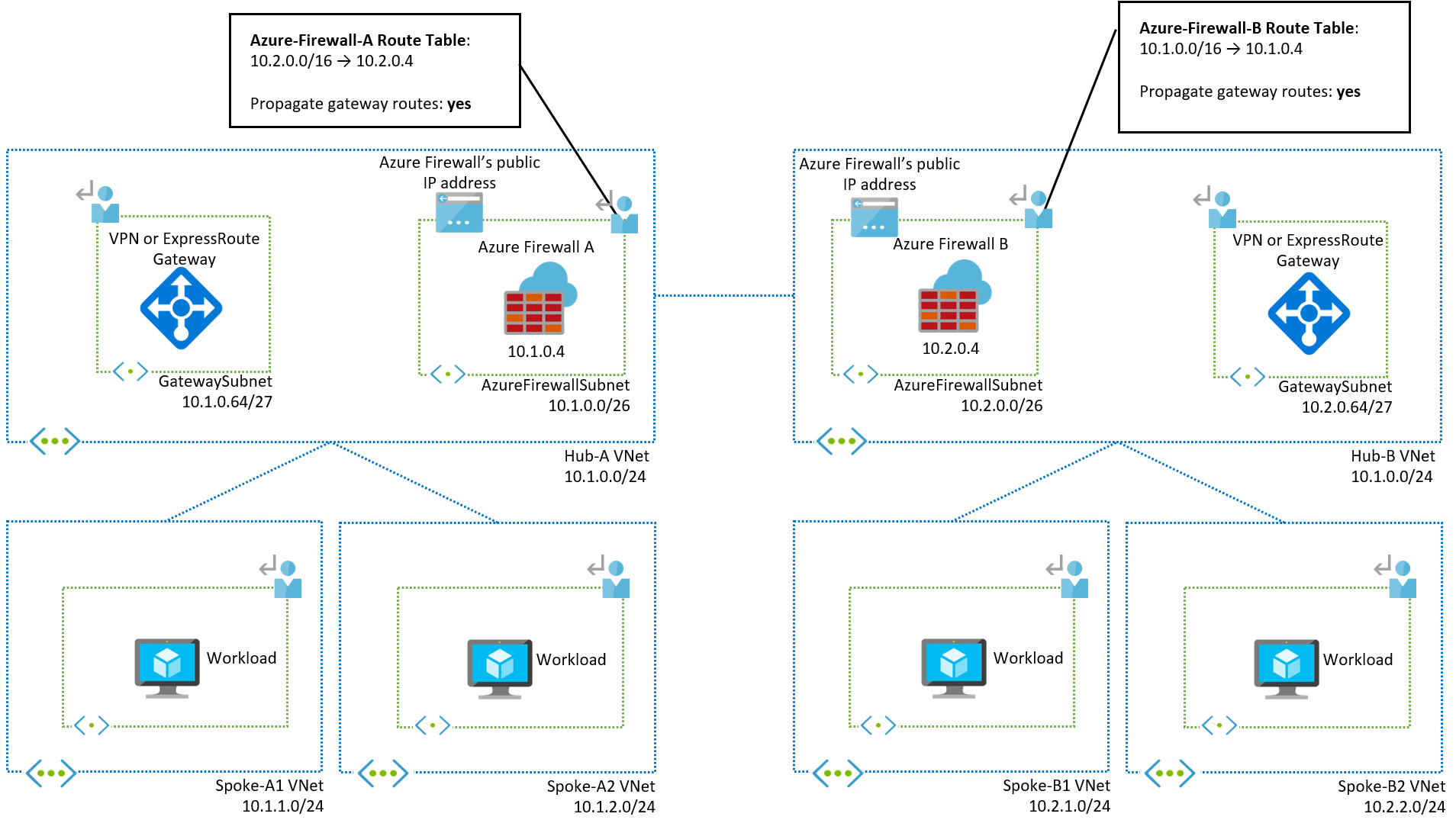

实现此拓扑的好处是，随着流量从一个中心流向另一个中心，你可以访问通过全球对等互连直接连接的下一个跃点。
如图所示，最好将 UDR 放置在具有 0/0 路由（默认网关）且将本地防火墙用作下一个跃点的分支子网中。 这会将单个下一个跃点出口点锁定为本地防火墙。 如果它从本地环境中获知了可能导致流量绕过防火墙的更具体前缀，则它还可以降低非对称路由的风险。 有关详细信息，请参阅不要让 Azure 路由影响你。
下面是连接到 Hub-01 的分支子网的示例路由表：
- 了解如何部署和配置 Azure 防火墙。
