监视Azure Firewall

本文介绍：

可以为此服务收集的监视数据的类型。
如何分析这些数据。

注释

如果已熟悉此服务和/或Azure Monitor并只想了解如何分析监视数据，请参阅本文末尾附近的 Analyze 部分。

如果关键应用程序和业务流程依赖于Azure资源，则需要监视并获取系统的警报。 Azure Monitor服务从系统的每个组件收集并聚合指标和日志。 Azure Monitor提供可用性、性能和复原能力视图，并通知你问题。可以使用 Azure 门户、PowerShell、Azure CLI、REST API 或客户端库来设置和查看监视数据。

有关Azure Monitor的详细信息，请参阅 Azure Monitor 概述。
有关如何总体上监控 Microsoft Azure 资源的详细信息，请参阅使用 Azure Monitor 监控 Azure 资源。

使用Azure Firewall日志和指标监视防火墙中的流量和操作。这些日志和指标有几个基本用途，包括：

流量分析：使用日志检查和分析通过防火墙传递的流量。此分析包括检查允许和拒绝的流量、检查源和目标 IP 地址、URL、端口号、协议等。这些见解对于了解流量模式、识别潜在安全威胁和解决连接问题至关重要。
性能指标和运行状况指标：Azure Firewall指标提供性能和运行状况指标，例如数据处理、吞吐量、规则命中计数和延迟。监控这些指标以评估防火墙的整体健康状况、识别性能瓶颈并检测任何异常情况。
审核跟踪：活动日志允许对与防火墙资源相关的操作进行审核，捕获诸如创建、更新或删除防火墙规则和策略的操作。查看活动日志有助于维护配置更改的历史记录，并确保符合安全和审核要求。

资源类型

Azure使用资源类型和 ID 的概念来标识订阅中的所有内容。 Azure Monitor同样将核心监视数据组织成基于资源类型的指标和日志，也称为namespaces。不同的指标和日志可用于不同的资源类型。服务可能与多种资源类型关联。

资源类型也是Azure中运行的每个资源的资源 ID 的一部分。例如，虚拟机的一种资源类型为 Microsoft.Compute/virtualMachines。有关服务及其关联资源类型的列表，请参阅资源提供程序。

有关Azure Firewall的资源类型的详细信息，请参阅 Azure Firewall 监视数据参考。

数据存储

对于 Azure Monitor：

指标数据存储在Azure Monitor指标数据库中。
日志数据存储在Azure Monitor日志存储中。 Log Analytics是Azure门户中可以查询此存储的工具。
Azure活动日志是一个单独的存储区，其自己的接口位于Azure门户中。
可以选择性地将指标和活动日志数据路由到Azure Monitor日志数据库存储，以便可以使用Log Analytics查询数据并将其与其他日志数据相关联。

有关如何Azure Monitor存储数据的详细信息，请参阅 Azure Monitor 数据平台。

Azure Monitor平台指标

Azure Monitor为大多数服务提供平台指标。这些指标是：

针对每个命名空间单独定义。
存储在Azure Monitor时序指标数据库中。
轻量级且具备支持准实时警报的能力。
用于跟踪资源随时间推移的性能变化。

Collection： Azure Monitor自动收集平台指标。不需要任何配置。

Routing：通常还可以将平台指标路由到Azure Monitor日志/Log Analytics，以便可以使用其他日志数据查询它们。有关详细信息，请参阅指标诊断设置。有关如何配置服务的诊断设置，请参阅在 Azure Monitor 中创建诊断设置。

有关在 Azure Monitor 中可以收集的所有资源的指标列表，请参阅 Azure Monitor 支持的指标。

有关Azure Firewall可用指标的列表，请参阅 Azure Firewall 监视数据参考。

Azure Monitor资源日志

资源日志提供有关由Azure资源执行的操作的见解。日志是自动生成的，但必须将日志路由到Azure Monitor日志以保存或查询日志。日志按类别组织。给定的命名空间可能具有多个资源日志类别。

收集：在创建诊断设置并将日志路由到一个或多个位置之前，不会收集和存储资源日志。创建诊断设置时，指定要收集的日志类别。可通过多种方式创建和维护诊断设置，包括Azure门户、编程方式以及Azure Policy。

Routing：建议的默认值是将资源日志路由到Azure Monitor日志，以便可以使用其他日志数据对其进行查询。还可以使用其他服务，例如 Azure Storage、Azure Event Hubs 和某些 Azure 监控合作伙伴。有关详细信息，请参阅 Azure 资源日志和 resource 日志目标。

有关收集、存储和路由资源日志的详细信息，请参阅 Azure Monitor 中的诊断设置。

有关 Azure Monitor 中所有可用资源日志类别的列表，请参阅 Azure Monitor 中受支持的资源日志。

Azure Monitor 中的所有资源日志具有相同的标头字段，之后是服务特定字段。通用架构在 Azure Monitor 资源日志架构中概述。

有关可用资源日志类别、其关联的Log Analytics表以及Azure Firewall的日志架构，请参阅Azure Firewall监视数据参考。

Azure Firewall Workbook提供了灵活的画布用于Azure Firewall数据分析。使用它在Azure门户中创建丰富的视觉报表。可以利用部署在Azure上的多个防火墙，并将其合并为统一的交互式体验。

还可以连接到存储帐户并检索访问和性能日志的 JSON 日志条目。下载 JSON 文件后，可以将这些文件转换为 CSV，并在Excel、Power BI或任何其他数据可视化工具中查看它们。

小窍门

如果您熟悉 Visual Studio 和 C# 中更改常量和变量值的基本概念，可以使用 GitHub 提供的 log 转换器工具。

Azure活动日志

活动日志包含订阅级事件，用于跟踪从该资源外部查看的每个Azure资源的操作;例如，创建新资源或启动虚拟机。

Collection：活动日志事件会在单独的存储中自动生成和收集，以便在 Azure 门户中查看。

Routing： 可以将活动日志数据发送到Azure Monitor日志，以便可以与其他日志数据一起分析。还可以使用其他服务，例如 Azure Storage、Azure Event Hubs 和某些 Azure 监控合作伙伴。有关如何路由活动日志的详细信息，请参阅Azure活动日志的 Overview。

结构化的Azure防火墙日志

结构化日志是一种以特定格式组织的日志数据。它们使用预定义的架构来构建日志数据，使其易于搜索、筛选和分析。与由自由格式文本组成的非结构化日志不同，结构化日志具有计算机可以解析和分析的一致格式。

Azure Firewall的结构化日志提供了防火墙事件的更详细视图。其中包括源和目标 IP 地址、协议、端口号以及防火墙执行的操作等信息。它们还包括更多元数据，例如事件时间和Azure Firewall实例的名称。

目前，以下诊断日志类别可用于Azure Firewall：

应用程序规则日志
网络规则日志
DNS 代理日志

这些日志类别使用 Azure 诊断模式。在此模式下， AzureDiagnostics 表中收集来自任何诊断设置的所有数据。

使用结构化日志，可以选择使用特定于资源的表，而不是现有的 AzureDiagnostics 表。如果需要这两组日志，则每个防火墙至少需要创建两个诊断设置。

资源特定模式

在“特定于资源”模式下，将会根据在诊断设置中选择的每个类别，在所选工作区中创建各个表。建议使用此方法：大写： ”

可能会将总日志记录成本减少多达 80%。大写：
使在日志查询中处理数据变得更加容易。大写：
更方便发现 schemas 及其结构。大写：
提高数据引入延迟和查询时间的性能。大写：
允许授予 Azure RBAC 对特定表的权限。

诊断设置中提供了新的资源特定表，可用于利用以下类别：

网络规则日志 - 包含所有网络规则日志数据。数据平面和网络规则之间的每个匹配项都会创建一个日志条目，其中包含数据平面数据包和所匹配规则的属性。
NAT 规则日志 - 包含所有 DNAT（目标网络地址转换）事件日志数据。数据平面和 DNAT 规则之间的每个匹配项都会创建一个日志条目，其中包含数据平面数据包和所匹配规则的属性。请注意，AZFWNATRule 表仅在发生 DNAT 规则匹配时记录。如果没有匹配项，则不会生成日志。
应用程序规则日志 - 包含所有应用程序规则日志数据。数据平面和应用程序规则之间的每个匹配项都会创建一个日志条目，其中包含数据平面数据包和所匹配规则的属性。
威胁智能日志 - 包含所有威胁情报事件。
IDPS 日志 - 包含与一个或多个 IDPS 签名匹配的所有数据平面数据包。
DNS 代理日志 - 包含所有 DNS 代理事件日志数据。
内部 FQDN 解决失败日志 - 包含导致失败的所有内部防火墙 FQDN 解析请求。
应用程序规则聚合日志 - 包含策略分析的聚合应用程序规则日志数据。
网络规则聚合日志 - 包含策略分析的聚合网络规则日志数据。
NAT 规则聚合日志 - 包含策略分析的聚合 NAT 规则日志数据。
顶级流日志 - 顶级流 (Fat Flow) 日志显示通过防火墙导致最高吞吐量的顶级连接。有关详细信息，请参阅顶级流日志。
流跟踪 - 包含流信息、标志和记录流的时间段。你能够看到完整的流信息，例如 SYN、SYN-ACK、FIN、FIN-ACK、RST、INVALID（流）。

启用结构化日志

若要启用Azure Firewall结构化日志，请先在Azure订阅中配置Log Analytics工作区。此工作区存储由Azure Firewall生成的结构化日志。

配置Log Analytics工作区后，转到Azure门户中防火墙的 Diagnostic 设置页，在Azure Firewall中启用结构化日志。在此处，选择 特定于资源 的目标表，然后选择要记录的事件类型。

注释

若要启用Azure Firewall胖流日志（顶级流日志），需要通过Azure PowerShell对其进行配置。有关详细信息，请参阅顶级流日志。
启用Azure Firewall结构化日志后，日志可能需要长达 30 分钟才能开始填充。如果要从旧版Azure Diagnostics日志迁移到结构化格式，请将原始诊断配置与新设置一起保留。在删除旧设置之前，此方法可帮助你确认新配置下的成功日志传递。

“诊断设置”页的屏幕截图。

结构化日志查询

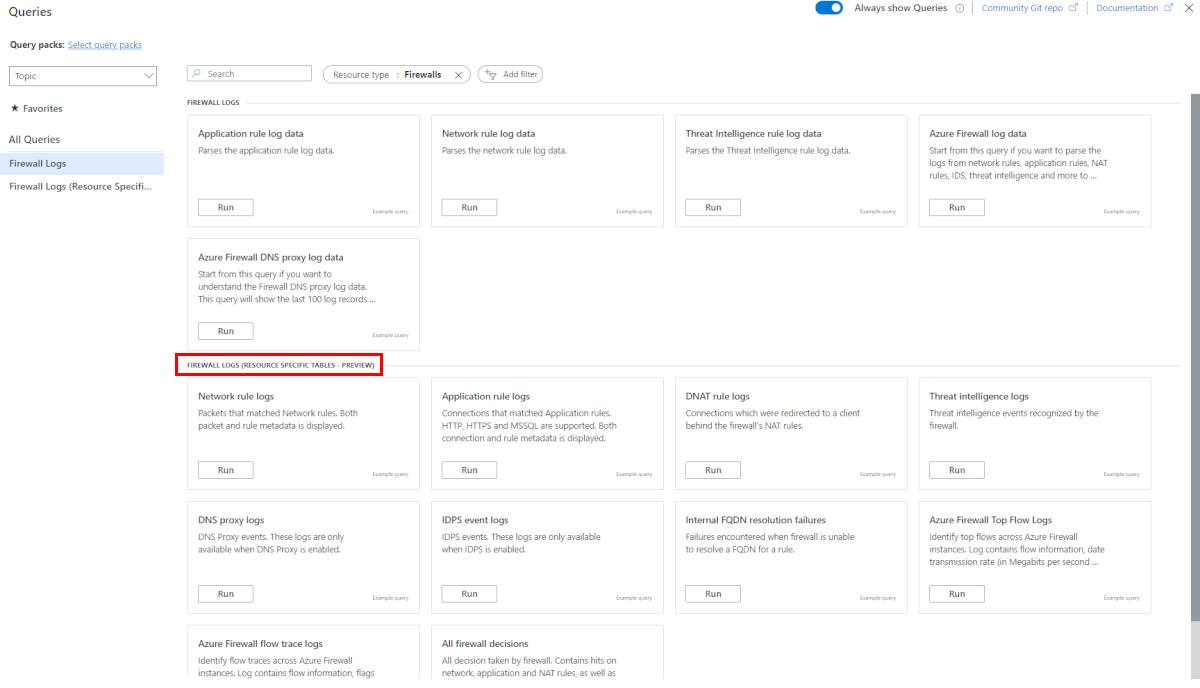

Azure门户提供预定义查询的列表。此列表为每个类别提供预定义的 KQL（Kusto 查询语言）日志查询，以及一个组合查询，该查询在单个视图中显示整个 Azure 防火墙日志记录事件。

Azure Firewall工作簿

若要部署使用 Azure Firewall 结构化日志的新工作簿，请参阅 Azure Firewall 的 Azure Monitor 工作簿。

旧版 Azure Diagnostics 日志

旧版Azure诊断日志是原始Azure Firewall日志查询，以非结构化或自由格式的文本格式输出日志数据。 Azure 防火墙旧日志类别使用 Azure 诊断模式，在 AzureDiagnostics 表中收集所有数据。如果同时需要结构化日志和诊断日志，则每个防火墙至少需要创建两个诊断设置。

诊断日志支持以下日志类别：

Azure Firewall应用程序规则
Azure Firewall网络规则
Azure Firewall DNS 代理

若要了解如何使用 Azure 门户启用诊断日志记录，请参阅 Enable 结构化日志。

应用程序规则日志

可以将应用程序规则日志保存到存储帐户，将其流式传输到事件中心，并将其发送到Azure Monitor日志。每个与您配置的应用程序规则之一匹配的新连接都会生成一条关于连接被接受或拒绝的记录。如以下示例中所示，数据以 JSON 格式记录：

Category: application rule logs.
Time: log timestamp.
Properties: currently contains the full message.
note: this field will be parsed to specific fields in the future, while maintaining backward compatibility with the existing properties field.

{
 "category": "AzureFirewallApplicationRule",
 "time": "2018-04-16T23:45:04.8295030Z",
 "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/AZUREFIREWALLS/{resourceName}",
 "operationName": "AzureFirewallApplicationRuleLog",
 "properties": {
     "msg": "HTTPS request from 10.1.0.5:55640 to mydestination.com:443. Action: Allow. Rule Collection: collection1000. Rule: rule1002"
 }
}

{
  "category": "AzureFirewallApplicationRule",
  "time": "2018-04-16T23:45:04.8295030Z",
  "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/AZUREFIREWALLS/{resourceName}",
  "operationName": "AzureFirewallApplicationRuleLog",
  "properties": {
      "msg": "HTTPS request from 10.11.2.4:53344 to www.bing.com:443. Action: Allow. Rule Collection: ExampleRuleCollection. Rule: ExampleRule. Web Category: SearchEnginesAndPortals"
  }
}

网络规则日志

可以将网络规则日志保存到存储帐户，将其流式传输到事件中心，并将其发送到Azure Monitor日志。每一个与配置的网络规则匹配的新连接，都会生成一条记录该连接被接受或拒绝的日志。如以下示例中所示，数据以 JSON 格式记录：

Category: network rule logs.
Time: log timestamp.
Properties: currently contains the full message.
note: this field will be parsed to specific fields in the future, while maintaining backward compatibility with the existing properties field.

{
 "category": "AzureFirewallNetworkRule",
 "time": "2018-06-14T23:44:11.0590400Z",
 "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/AZUREFIREWALLS/{resourceName}",
 "operationName": "AzureFirewallNetworkRuleLog",
 "properties": {
     "msg": "TCP request from 111.35.136.173:12518 to 13.78.143.217:2323. Action: Deny"
 }
}

DNS 代理日志

只有为每个 Azure Firewall 启用 DNS 代理日志时，才能将其保存到存储帐户，流式传输到事件中心，并发送到 Azure Monitor 日志。此日志跟踪 DNS 消息到使用 DNS 代理配置的 DNS 服务器。如以下示例中所示，数据以 JSON 格式记录：

Category: DNS proxy logs.
Time: log timestamp.
Properties: currently contains the full message.
note: this field will be parsed to specific fields in the future, while maintaining backward compatibility with the existing properties field.

成功：

{
  "category": "AzureFirewallDnsProxy",
  "time": "2020-09-02T19:12:33.751Z",
  "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/AZUREFIREWALLS/{resourceName}",
  "operationName": "AzureFirewallDnsProxyLog",
  "properties": {
      "msg": "DNS Request: 11.5.0.7:48197 - 15676 AAA IN md-l1l1pg5lcmkq.blob.core.chinacloudapi.cn. udp 55 false 512 NOERROR - 0 2.000301956s"
  }
}

失败：

{
  "category": "AzureFirewallDnsProxy",
  "time": "2020-09-02T19:12:33.751Z",
  "resourceId": "/SUBSCRIPTIONS/{subscriptionId}/RESOURCEGROUPS/{resourceGroupName}/PROVIDERS/MICROSOFT.NETWORK/AZUREFIREWALLS/{resourceName}",
  "operationName": "AzureFirewallDnsProxyLog",
  "properties": {
      "msg": " Error: 2 time.windows.com.reddog.microsoft.com. A: read udp 10.0.1.5:49126->168.63.129.160:53: i/o timeout"
  }
}

消息格式：

[client's IP address]:[client's port] - [query ID] [type of the request] [class of the request] [name of the request] [protocol used] [request size in bytes] [EDNS0 DO (DNSSEC OK) bit set in the query] [EDNS0 buffer size advertised in the query] [response CODE] [response flags] [response size] [response duration]

分析监视数据

有许多工具可用于分析监视数据。

Azure Monitor工具

Azure Monitor支持以下基本工具：

Metrics 资源管理器，Azure门户中的一个工具，可用于查看和分析Azure资源的指标。有关详细信息，请参阅使用 Azure Monitor 指标资源管理器分析指标。
Log Analytics，Azure门户中的一个工具，可用于使用 Kusto 查询语言（KQL）查询和分析日志数据。有关详细信息，请参阅在 Azure Monitor 中开始日志查询。
活动日志在 Azure 管理门户中具有用户界面，允许用户查看和进行基本搜索。若要进行更深入的分析，必须将数据路由到Azure Monitor日志并在Log Analytics中运行更复杂的查询。

支持更复杂可视化效果的工具包括：

Dashboards，使你能够将不同类型的数据合并到Azure门户中的单个窗格中。
Workbooks，可以在Azure门户中创建的可自定义报表。工作簿可以包括文本、指标和日志查询。
Power BI，这是一项业务分析服务，用于跨各种数据源提供交互式可视化效果。可以将Power BI配置为从Azure Monitor自动导入日志数据，以利用这些可视化效果。

Azure Monitor的导出工具

可以使用以下方法将数据从Azure Monitor中获取到其他工具：

Metrics： 使用 REST API 从 Azure Monitor 指标数据库中提取指标数据。 API 支持使用筛选表达式优化检索到的数据。有关详细信息，请参阅 Azure Monitor REST API 参考。
日志： 使用 REST API 或相关的客户端库。

若要开始使用适用于Azure Monitor的 REST API，请参阅Azure监视 REST API 演练。

Kusto 查询

可以使用 Kusto 查询语言（KQL）在 Azure Monitor 日志/Log Analytics 存储中分析监视数据。

重要

从门户中的服务菜单中选择Logs时，Log Analytics打开，并将查询范围设置为当前服务。此范围意味着日志查询将仅包含来自该资源类型的数据。如果要运行包含来自其他Azure服务的数据的查询，请从 Azure Monitor 菜单中选择 Logs。有关详细信息，请参阅 Azure Monitor Log Analytics 中的日志查询范围和时间范围。

有关任何服务的常见查询列表，请参阅 Log Analytics 查询接口。

警报

Azure Monitor警报会在监视数据中找到特定条件时主动通知你。有了警报，你就可以在客户注意到你的系统中的问题之前找出和解决问题。有关详细信息，请参阅 Azure Monitor 警报。

Azure资源有许多常见警报来源。有关Azure资源的常见警报示例，请参阅 Sample 日志警报查询。 Azure Monitor基线警报（AMBA）站点提供了有关Azure登陆区域（ALZ）方案的关键警报指标、仪表板和指南。

统一警报模式以标准化 Azure Monitor 警报通知的使用。有关详细信息，请参阅常见警报架构。

警报类型

可以在Azure Monitor数据平台中针对任何指标或日志数据源发出警报。警报具有许多不同类型，具体取决于要监视的服务以及要收集的监视数据。不同类型的警报各有优缺点。有关详细信息，请参阅选择正确的监视警报类型。

以下列表描述了可以创建的Azure Monitor警报的类型：

指标警报会定期评估资源指标。指标可以是平台指标、自定义指标、Azure Monitor转换为指标或 Application Insights 指标的日志。指标警报还可以应用多个条件和动态阈值。
Log 警报允许用户使用Log Analytics查询以预定义的频率评估资源日志。
当发生匹配所定义条件的新活动日志事件时，会触发活动日志警报。 Resource Health警报和服务运行状况警报是报告您的服务和资源运行状况的活动日志警报。

还可以为某些Azure服务创建以下类型的警报：

Application Insights 资源上的智能检测警报会就 Web 应用程序中的潜在性能问题和故障异常自动向你发出警报。可以在 Application Insights 资源上迁移智能检测，以便为不同的智能检测模块创建警报规则。
Prometheus 警报会对存储在 Azure Monitor 托管服务中的 Prometheus 指标发出警报。该警报规则基于 PromQL，它是一种开源查询语言。你的服务可能不支持此类型警报。目前，Prometheus 用于有限的运行来宾操作系统的服务中，比如 Azure 虚拟机和 Azure 容器实例。
建议的警报规则可用于某些 Azure 资源，包括虚拟机、Azure Kubernetes Service (AKS) 资源和 Log Analytics 工作区。

监视多个资源

可以通过将同一指标警报规则应用于同一Azure区域中存在的同一类型的多个资源来大规模监视。将为每个受监视的资源发送单独通知。有关支持的 Azure 服务和云服务，请参阅使用一个警报规则监控多个资源。

有关Azure Firewall指标的警报

指标提供用于跟踪资源运行状况的关键信号。因此，请务必监视资源的指标并注意任何异常。但是，如果Azure Firewall指标停止流动，该怎么办？这可能表示潜在的配置问题或更不祥的情况，例如中断。缺失的指标可能发生是因为发布了一些默认路由，这些路由阻止了Azure Firewall上传指标，或者是正常实例的数量降到零。本部分介绍如何将指标配置为Log Analytics工作区，以及如何针对缺少的指标发出警报。

将指标配置到 Log Analytics 工作区

首先，使用防火墙中的诊断设置配置Log Analytics工作区的指标可用性。

若要配置诊断设置，如以下屏幕截图所示，请浏览到Azure Firewall资源页。此操作会将防火墙指标推送到配置的工作区。

注释

必须单独为指标和日志配置诊断设置。可以将防火墙日志配置为使用 Azure Diagnostics 或资源专用。但是，防火墙指标必须始终使用Azure Diagnostics。

创建警报以监控接收的防火墙指标，确保无故障

浏览到在指标诊断设置中配置的工作区。使用以下查询检查指标是否可用：

AzureMetrics
| where MetricName contains "FirewallHealth"
| where ResourceId contains "/SUBSCRIPTIONS/XXXXXXXX-XXXX-XXXX-XXXX-XXXXXXXXXXXX/RESOURCEGROUPS/PARALLELIPGROUPRG/PROVIDERS/MICROSOFT.NETWORK/AZUREFIREWALLS/HUBVNET-FIREWALL"
| where TimeGenerated > ago(30m)

接下来，为 60 分钟内缺少的指标创建警报。若要针对缺少的指标设置新警报，请浏览到Log Analytics工作区中的“警报”页。

Azure Firewall警报规则

可以为Azure Firewall监视数据引用中列出的任何指标、日志条目或活动日志条目设置警报。

顾问建议

如果在资源操作期间出现严重情况或即将发生变化，则门户中的“概述”页面上会显示一个警报。

可以在监控下的顾问建议中找到警报的详细信息和建议的修复措施。在正常操作期间，不会显示任何顾问建议。

有关Azure Advisor的详细信息，请参阅 Azure Advisor 概述。

有关为Azure Firewall创建的指标、日志和其他重要值的参考，请参阅Azure Firewall监视数据参考。
有关监视Azure资源的常规详细信息，请参阅使用 Azure Monitor 监视Azure资源。
