使用 Linux 诊断扩展 4.0 监视指标和日志

本文介绍了 Linux 诊断扩展 (LAD) 的最新版本。

resources
| where type contains "extension"
| extend parsedProperties = parse_json(properties)
| extend publisher = tostring(parsedProperties.publisher)
| project-away parsedProperties
| where publisher == "Microsoft.Azure.Diagnostics"
| distinct id

Linux 诊断扩展可帮助用户监视 Azure 上 Linux VM 的健康状况。 它具有以下功能：

此扩展适用于两种 Azure 部署模型：Azure 资源管理器和经典。

先决条件

• Azure Linux 代理 2.2.0 版或更高版本。 大多数 Azure VM 映像库中的 Linux 映像都包含 2.2.7 及更高版本。 运行 /usr/sbin/waagent -version 以确认 VM 上安装的版本。 如果 VM 运行的是较旧版本的来宾代理，可更新 Linux 代理。
• Azure CLI。 在计算机上设置 Azure CLI 环境。
• wget 命令。 如果尚未安装，请使用相应的包管理器安装它。
• Azure 订阅和用于存储数据的常规用途存储账户 常规用途的存储账户支持表存储，这是必需的。 Blob 存储帐户不起作用。
• Python 2。

支持的 Linux 分发

请参阅支持的代理操作系统。

Python 要求

Linux 诊断扩展需要 Python 2。 如果虚拟机使用的分发不包括 Python 2，请安装它。

要安装 Python 2，请运行以下示例命令之一：

• Red Hat、CentOS、Oracle：yum install -y python2
• Ubuntu、Debian：apt-get install -y python2
• SUSE：zypper install -y python2

必须将 python2 可执行文件的别名设置为 python。

1. 运行以下命令以删除所有现有别名。

   sudo update-alternatives --remove-all python


2. 运行以下命令以创建新的别名。

   sudo update-alternatives --install /usr/bin/python python /usr/bin/python2 1


安装扩展

可以使用 Azure PowerShell cmdlet、Azure CLI 脚本、Azure 资源管理器模板（ARM 模板）或 Azure 门户为 VM 和虚拟机规模集启用此扩展。 有关详细信息，请参阅适用于 Linux 的虚拟机扩展和功能。

使用安装说明和可下载的示例配置将 LAD 4.0 配置为：

• 捕获并存储 LAD 版本 2.3 和 3.x 提供的相同指标。
• 将指标发送到 Azure Monitor 接收器，并将常用的接收器发送到 Azure 存储。 此功能是 LAD 4.0 中的新功能。
• 捕获一组有用的文件系统指标（与 LAD 3.0 一样）。
• 捕获 LAD 2.3 允许的默认 syslog 收集。
• 允许 Azure 门户体验，以便对 VM 指标进行制图以及就其发送警报。

可下载配置只是一个示例。 可对其进行修改来满足自己的需要。

安装

可以在 Azure CLI 或 Azure PowerShell 中安装和配置 LAD 4.0。

az vm extension set --publisher Microsoft.Azure.Diagnostics \
  --name LinuxDiagnostic --version 4.0 --resource-group <resource_group_name> \
  --vm-name <vm_name> --protected-settings ProtectedSettings.json \
  --settings PublicSettings.json

Set-AzVMExtension -ResourceGroupName <resource_group_name> -VMName <vm_name> `
  -Location <vm_location> -ExtensionType LinuxDiagnostic `
  -Publisher Microsoft.Azure.Diagnostics -Name LinuxDiagnostic `
  -SettingString $publicSettings -ProtectedSettingString $protectedSettings `
  -TypeHandlerVersion 4.0

示例安装

在这些示例中，示例配置会收集一组标准数据，并将其发送到表存储。 示例配置的 URL 及其内容可能会更改。

在大多数情况下，应下载门户设置 JSON 文件的副本，并根据需要进行自定义。 使用模板或自己的自动化来使用自定义版本的配置文件，而不是每次从 URL 下载。

启用新 Azure Monitor 接收器时，VM 需要启用系统分配的标识，才能生成托管服务标识 (MSI) 身份验证令牌。 可以在 VM 创建期间或之后添加这些设置。 有关 Azure 门户、Azure CLI、PowerShell 和 Azure 资源管理器的说明，请参阅配置托管标识。

# Set your Azure VM diagnostic variables.
my_subscription_id=<your_azure_subscription_id>
my_resource_group=<your_azure_resource_group_name_containing_your_azure_linux_vm>
my_linux_vm=<your_azure_linux_vm_name>
my_diagnostic_storage_account=<your_azure_storage_account_for_storing_vm_diagnostic_data>
my_diagnostic_storage_endpoint="https://core.chinacloudapi.cn/"

# Login to Azure before you do anything else.
az cloud set -n AzureChinaCloud
az login

# Select the subscription that contains the storage account.
az account set --subscription $my_subscription_id

# Enable system-assigned identity on the existing VM.
az vm identity assign --resource-group $my_resource_group --name $my_linux_vm

# Download the sample public settings. You could instead use curl or any web browser.
wget https://raw.githubusercontent.com/Azure/azure-linux-extensions/master/Diagnostic/tests/lad_2_3_compatible_portal_pub_settings.json -O portal_public_settings.json

# Build the VM resource ID. Replace the storage account name and resource ID in the public settings.
my_vm_resource_id=$(az vm show --resource-group $my_resource_group \
  --name $my_linux_vm --query "id" -o tsv)
sed -i "s#__DIAGNOSTIC_STORAGE_ACCOUNT__#$my_diagnostic_storage_account#g" portal_public_settings.json
sed -i "s#__VM_RESOURCE_ID__#$my_vm_resource_id#g" portal_public_settings.json

# Build the protected settings (storage account SAS token).
my_diagnostic_storage_account_sastoken=$(az storage account generate-sas \
  --account-name $my_diagnostic_storage_account --expiry 2037-12-31T23:59:00Z \
  --permissions wlacu --resource-types co --services bt -o tsv)
my_lad_protected_settings="{'storageAccountName': '$my_diagnostic_storage_account', \
  'storageAccountSasToken': '$my_diagnostic_storage_account_sastoken', 'storageAccountEndPoint': '$my_diagnostic_storage_endpoint'}"

# Finally, tell Azure to install and enable the extension.
az vm extension set --publisher Microsoft.Azure.Diagnostics --name LinuxDiagnostic \
  --version 4.0 --resource-group $my_resource_group --vm-name $my_linux_vm \
  --protected-settings "${my_lad_protected_settings}" --settings portal_public_settings.json

$storageAccountName = "yourStorageAccountName"
$storageAccountResourceGroup = "yourStorageAccountResourceGroupName"
$storageAccountEndPoint = "https://core.chinacloudapi.cn/"
$vmName = "yourVMName"
$VMresourceGroup = "yourVMResourceGroupName"

# Get the VM object
$vm = Get-AzVM -Name $vmName -ResourceGroupName $VMresourceGroup

# Enable system-assigned identity on an existing VM
Update-AzVM -ResourceGroupName $VMresourceGroup -VM $vm -IdentityType SystemAssigned

# Get the public settings template from GitHub and update the templated values for the storage account and resource ID
$publicSettings = (Invoke-WebRequest -Uri https://raw.githubusercontent.com/Azure/azure-linux-extensions/master/Diagnostic/tests/lad_2_3_compatible_portal_pub_settings.json).Content
$publicSettings = $publicSettings.Replace('__DIAGNOSTIC_STORAGE_ACCOUNT__', $storageAccountName)
$publicSettings = $publicSettings.Replace('__VM_RESOURCE_ID__', $vm.Id)

# If you have your own customized public settings, you can inline those rather than using the preceding template: $publicSettings = '{"ladCfg":  { ... },}'

# Generate a SAS token for the agent to use to authenticate with the storage account
$sasToken = New-AzStorageAccountSASToken -Service Blob,Table `
  -ResourceType Service,Container,Object -Permission "racwdlup" `
  -Context (Get-AzStorageAccount -ResourceGroupName $storageAccountResourceGroup `
  -AccountName $storageAccountName).Context -ExpiryTime $([System.DateTime]::Now.AddYears(10))

# Build the protected settings (storage account SAS token)
$protectedSettings="{'storageAccountName': '$storageAccountName', `
  'storageAccountSasToken': '$sasToken', 'storageAccountEndPoint': '$my_diagnostic_storage_endpoint'}"

# Finally, install the extension with the settings you built
Set-AzVMExtension -ResourceGroupName $VMresourceGroup -VMName $vmName `
  -Location $vm.Location -ExtensionType LinuxDiagnostic `
  -Publisher Microsoft.Azure.Diagnostics -Name LinuxDiagnostic `
  -SettingString $publicSettings -ProtectedSettingString $protectedSettings `
  -TypeHandlerVersion 4.0

虚拟机规模集的安装示例 - Azure CLI

# Set your Azure virtual machine scale set diagnostic variables.
my_subscription_id=<your_azure_subscription_id>
my_resource_group=<your_azure_resource_group_name_containing_your_azure_linux_vm>
my_linux_vmss=<your_azure_linux_vmss_name>
my_diagnostic_storage_account=<your_azure_storage_account_for_storing_vm_diagnostic_data>
my_diagnostic_storage_endpoint="https://core.chinacloudapi.cn/"

# Login to Azure before you do anything else.
az cloud set -n AzureChinaCloud
az login

# Select the subscription that contains the storage account.
az account set --subscription $my_subscription_id

# Enable system-assigned identity on the existing virtual machine scale set.
az vmss identity assign --resource-group $my_resource_group --name $my_linux_vmss

# Download the sample public settings. You could also use curl or any web browser.
wget https://raw.githubusercontent.com/Azure/azure-linux-extensions/master/Diagnostic/tests/lad_2_3_compatible_portal_pub_settings.json -O portal_public_settings.json

# Build the virtual machine scale set resource ID. Replace the storage account name and resource ID in the public settings.
my_vmss_resource_id=$(az vmss show --resource-group $my_resource_group \
  --name $my_linux_vmss --query "id" -o tsv)
sed -i "s#__DIAGNOSTIC_STORAGE_ACCOUNT__#$my_diagnostic_storage_account#g" portal_public_settings.json
sed -i "s#__VM_RESOURCE_ID__#$my_vmss_resource_id#g" portal_public_settings.json

# Build the protected settings (storage account SAS token).
my_diagnostic_storage_account_sastoken=$(az storage account generate-sas \
  --account-name $my_diagnostic_storage_account --expiry 2037-12-31T23:59:00Z \
  --permissions wlacu --resource-types co --services bt -o tsv)
my_lad_protected_settings="{'storageAccountName': '$my_diagnostic_storage_account', 'storageAccountSasToken': '$my_diagnostic_storage_account_sastoken', 'storageAccountEndPoint': '$my_diagnostic_storage_endpoint'}"

# Finally, tell Azure to install and enable the extension.
az vmss extension set --publisher Microsoft.Azure.Diagnostics --name LinuxDiagnostic
  --version 4.0 --resource-group $my_resource_group --vmss-name $my_linux_vmss \
  --protected-settings "${my_lad_protected_settings}" --settings portal_public_settings.json

更新扩展设置

更改受保护或公开设置后，可运行相同的命令将其部署到 VM。 如果更改了任何设置，则更新会发送到扩展。 LAD 重新加载配置并自行重启。

从旧版本的扩展迁移

该扩展的最新版本为 4.0，目前为公共预览版。 旧版本的 3.x 仍受支持。 从 2018 年 7 月 31 日起，已弃用 2.x 版本。

安装新扩展时，启用自动次要版本升级：

• 在 Azure 资源管理器部署模型 VM 上，在 VM 部署模板中包含 "autoUpgradeMinorVersion": true。
• 在经典部署模型 VM 上，如果要通过 Azure CLI 或 PowerShell 安装该扩展，请指定版本 4.*。

可以使用用于 LAD 3.x 的相同存储帐户。

受保护设置

此组配置信息包含不应公开的敏感信息。 例如，它包含存储凭据。 设置将传输到扩展，并由扩展以加密形式进行存储。

{
    "storageAccountName" : "the storage account to receive data",
    "storageAccountEndPoint": "the hostname suffix for the cloud for this account",
    "storageAccountSasToken": "SAS access token",
    "mdsdHttpProxy": "HTTP proxy settings",
    "sinksConfig": { ... }
}

若要在 ARM 模板中获取 SAS 令牌，请使用 listAccountSas 函数。 有关示例模板，请参阅 List 函数示例。

可通过 Azure 门户构造所需的共享访问签名令牌：

1. 选择希望扩展写入的常规用途存储帐户。
2. 在左侧菜单中的“安全性 + 网络”下，选择“共享访问签名”。
3. 按照前面所述进行选择。
4. 选择 生成 SAS 和连接字符串。

将生成的共享访问签名复制到 storageAccountSasToken 字段中。 删除前导问号 (?)。

sinksConfig

"sinksConfig": {
    "sink": [
        {
            "name": "sinkname",
            "type": "sinktype",
            ...
        },
        ...
    ]
},

sinksConfig 可选部分用于定义扩展要将收集到的信息发送到的更多目标。 "sink" 数组包含每个附加数据接收器的对象。 "type" 特性确定对象中的其他特性。

Linux 诊断扩展 4.0 支持两种受保护的接收器类型：EventHub 和 JsonBlob。

EventHub 接收端

"sink": [
    {
        "name": "sinkname",
        "type": "EventHub",
        "sasURL": "https SAS URL"
    },
    ...
]

"sasURL" 条目包含应将数据发布到的事件中心的完整 URL，其中包括共享访问签名令牌。 LAD 需要一个共享访问签名，用于指定一个启用发送声明的策略。 下面是一个示例：

• 创建名为 contosohub 的事件中心命名空间。
• 在名为 syslogmsgs 的命名空间中创建事件中心。
• 在名为 writer 的事件中心上创建启用发送声明的共享访问策略。

如果创建在 UTC 2018 年 1 月 1 日午夜之前有效的 SAS，则 sasURL 值可能类似于以下示例。

https://contosohub.servicebus.chinacloudapi.cn/syslogmsgs?sr=contosohub.servicebus.chinacloudapi.cn%2fsyslogmsgs&sig=xxxxxxxxxxxxxxxxxxxxxxxxx&se=1514764800&skn=writer

有关为事件中心生成和检索 SAS 令牌信息的详细情况，请参阅生成 SAS 令牌。

JsonBlob 接收器

"sink": [
    {
        "name": "sinkname",
        "type": "JsonBlob"
    },
    ...
]

发送到 JsonBlob 接收器的数据存储在 Azure 存储中的 Blob 中。 每个 LAD 实例都会针对每个接收器名称每小时创建一个 Blob 对象。 每个 blob 总是包含一个语法上有效的 JSON 对象数组。 新条目以基元形式添加到数组。

Blob 会存储在与接收器同名的容器中。 Azure 存储中有关 blob 容器名称的命名规则也适用于 JsonBlob 接收器的名称。 名称必须包含 3 到 63 个小写字母数字 ASCII 字符或短划线。

公开设置

此公用设置结构包含多个设置块，这些块控制扩展收集的信息。 每项设置（ladCfg 除外）都是可选的。 如果您在 ladCfg 中指定了指标收集或 syslog 收集，则还必须指定 StorageAccount。 必须指定 sinksConfig 元素，才能为 LAD 4.0 指标启用 Azure Monitor 接收器。

{
    "ladCfg":  { ... },
    "fileLogs": { ... },
    "StorageAccount": "the storage account to receive data",
    "sinksConfig": { ... },
    "mdsdHttpProxy" : ""
}

以下各节提供了有关其余元素的详细信息。

ladCfg

"ladCfg": {
    "diagnosticMonitorConfiguration": {
        "eventVolume": "Medium",
        "metrics": { ... },
        "performanceCounters": { ... },
        "syslogEvents": { ... }
    },
    "sampleRateInSeconds": 15
}

ladCfg 结构用于控制指标和日志的收集，并将其发送到 Azure Monitor Metrics 服务和其他数据接收器。 指定 performanceCounters 和/或 syslogEvents。 另外指定 metrics 结构。

如果不希望启用 syslog 或指标收集，请为 ladCfg 元素指定一个空结构：

"ladCfg": {
    "diagnosticMonitorConfiguration": {}
}

指标

"metrics": {
    "resourceId": "/subscriptions/...",
    "metricAggregation" : [
        { "scheduledTransferPeriod" : "PT1H" },
        { "scheduledTransferPeriod" : "PT5M" }
    ]
}

performanceCounters 部分中指定的指标样本每 15 秒收集一次，或者按计数器明确定义的采样率进行收集。 如果出现多个 scheduledTransferPeriod 频率（如示例所示），则每个聚合都将独立计算。

性能计数器

"performanceCounters": {
    "sinks": "",
    "performanceCounterConfiguration": [
        {
            "type": "builtin",
            "class": "Processor",
            "counter": "PercentIdleTime",
            "counterSpecifier": "/builtin/Processor/PercentIdleTime",
            "condition": "IsAggregate=TRUE",
            "sampleRate": "PT15S",
            "unit": "Percent",
            "annotation": [
                {
                    "displayName" : "cpu idle time",
                    "locale" : "en-us"
                }
            ]
        }
    ]
}

performanceCounters 可选部分控制指标的收集。 对每个 scheduledTransferPeriod 汇总原始样本，以生成以下值：

• 平均值
• 最小值
• 最大值
• 最近一次采集的值
• 用于计算聚合的原始样本数

counterSpecifier 是任意标识符。 Azure 门户绘图和警报功能等指标使用者可使用 counterSpecifier 作为标识指标或指标实例的关键值。

对于 builtin 指标，建议使用以 counterSpecifier 开头的 /builtin/ 值。 如果要收集指标的特定实例，可将该实例的标识符附加到 counterSpecifier 值。 下面是一些示例：

• /builtin/Processor/PercentIdleTime。 所有 vCPU 的平均空闲时间
• /builtin/Disk/FreeSpace(/mnt)。 /mnt 文件系统的可用空间
• /builtin/Disk/FreeSpace。 所有已装载文件系统的平均可用空间

LAD 和 Azure 门户不要求 counterSpecifier 值与任何模式匹配。 请以相同的模式构造各个 counterSpecifier 值。

指定 performanceCounters 时，LAD 始终将数据写入 Azure 存储中的表。 可以将相同的数据写入 JSON blob 或事件中心，或两者都写入。 无法禁止将数据存储到表。

使用相同存储帐户名称和终结点的所有 LAD 实例会将其指标和日志添加到同一个表中。 如果有过多虚拟机写入同一个表分区，则 Azure 可能会限制对该分区的写入速度。

eventVolume 设置会使条目分散在 1 个（小型）、10 个（中型）或 100 个（大型）分区中。 通常，中型分区足以避免流量限制。

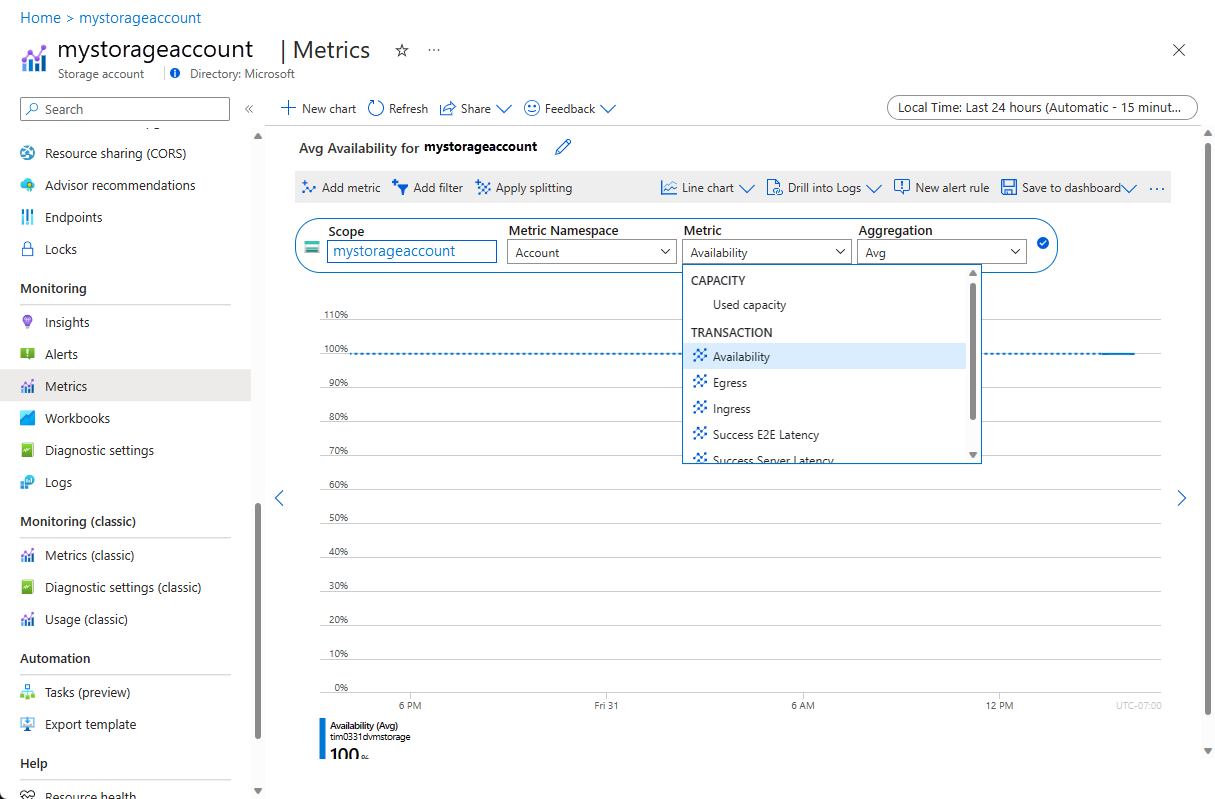

Azure 门户的 Azure Monitor 指标功能使用此表中的数据来生成图形或触发警报。 表名是这些字符串的串联：

• WADMetrics
• 用于表中存储的聚合值的 "scheduledTransferPeriod"
• P10DV2S
• 日期格式为 YYYYMMDD，且每 10 天更改一次

示例包括 WADMetricsPT1HP10DV2S20170410 和 WADMetricsPT1MP10DV2S20170609。

syslogEvents

"syslogEvents": {
    "sinks": "",
    "syslogEventConfiguration": {
        "facilityName1": "minSeverity",
        "facilityName2": "minSeverity",
        ...
    }
}

syslogEvents 可选部分控制 syslog 中日志事件的收集。 如果省略此部分，则完全不会捕获 syslog 事件。

syslogEventConfiguration 集合对每个相关的 syslog 设施都包含一个条目。 如果特定辅助参数的 minSeverity 为 "NONE"，或者该辅助参数并未出现在元素中，则不会捕获该辅助参数下的任何事件。

指定 syslogEvents 时，LAD 始终将数据写入 Azure 存储中名为 LinuxSyslogVer2v0 的表。 可以将相同的数据写入 JSON blob 或事件中心，或两者都写入。 无法禁止将数据存储到表。

sinksConfig

除了存储帐户和默认的来宾指标视图以外，可选的公共 sinksConfig 部分还支持向 Azure Monitor 接收器发送指标。

  "sinksConfig": {
    "sink": [
      {
        "name": "AzMonSink",
        "type": "AzMonSink",
        "AzureMonitor": {}
      }
    ]
  },

fileLogs

fileLogs 部分用于控制日志文件的捕获。 LAD 会在新文本行写入文件时捕获这些文本行。 它会将其写入表格行以及任何指定的接收器中，例如 JsonBlob 和 EventHub。

"fileLogs": [
    {
        "file": "/var/log/mydaemonlog",
        "table": "MyDaemonEvents",
        "sinks": ""
    }
]

必须指定 "table" 和/或 "sinks"。

内置提供程序所支持的指标

LAD 支持的默认指标是按所有文件系统、磁盘或名称聚合的。 对于非聚合指标，请参阅较新的 Azure Monitor 接收器指标支持。

builtin 指标提供程序可提供大量用户最感兴趣的指标。 这些指标分为五个大类：

• 处理器
• 内存
• 网络
• 文件系统
• Disk

处理器类的内置指标

处理器类指标提供有关 VM 中处理器使用情况的信息。 聚合百分比时，结果是所有 CPU 的平均值。

在一台具有两个 vCPU 的虚拟机中，如果一个 vCPU 的忙碌率为 100%，而另一个 vCPU 的空闲率为 100%，则报告的 PercentIdleTime 值为 50。 如果在相同时段内每个 vCPU 的忙碌度都是 50%，则报告结果也是 50。 在具有四个 vCPU 的虚拟机中，当一个 vCPU 的忙碌度为 100%，而其余 vCPU 均处于空闲状态时，报告的 PercentIdleTime 值为 75。

前四个计数器结果之和应为 100%。 最后三个计数器的总和也为 100%。 这三个计数器将总和细分为 PercentProcessorTime、PercentIOWaitTime 和 PercentInterruptTime。

内存类的内置指标

内存类指标提供有关内存使用率、分页和交换的信息。

此类指标仅有一个实例。 "condition" 特性没有有用的设置，应当省略。

网络类的内置指标

网络类指标提供有关自启动以来各个网络接口上网络活动的信息。

LAD 不会公开带宽指标。 可以从主机指标获取这些指标。

文件系统类的内置指标

文件系统类指标提供有关文件系统使用情况的信息。 将会报告绝对值和百分比值，因为这些指标会向普通用户（而不是 root 用户）显示。

磁盘类的内置指标

磁盘类指标提供有关磁盘设备使用情况的信息。 这些统计信息适用于整个驱动器。

如果设备上有多个文件系统，则针对该设备的计数器会有效地跨所有文件系统聚合。

LAD 4.0 配置示例

根据前述定义，此部分提供了一个 LAD 4.0 扩展配置示例和一些说明。 要应用此示例，请使用自己的存储帐户名称、帐户共享访问签名令牌和事件中心 SAS 令牌。

受保护的设置配置

受保护的设置用于配置：

• 存储帐户。
• 存储帐户终结点。
• 匹配的帐户共享访问签名令牌。
• 几个接收器：带有 SAS 令牌的 JsonBlob 或 EventHub。

{
  "storageAccountEndPoint": "https://core.chinacloudapi.cn/",
  "storageAccountName": "yourdiagstgacct",
  "storageAccountSasToken": "sv=xxxx-xx-xx&ss=bt&srt=co&sp=wlacu&st=yyyy-yy-yyT21%3A22%3A00Z&se=zzzz-zz-zzT21%3A22%3A00Z&sig=fake_signature",
  "sinksConfig": {
    "sink": [
      {
        "name": "SyslogJsonBlob",
        "type": "JsonBlob"
      },
      {
        "name": "FilelogJsonBlob",
        "type": "JsonBlob"
      },
      {
        "name": "LinuxCpuJsonBlob",
        "type": "JsonBlob"
      },
      {
        "name": "MyJsonMetricsBlob",
        "type": "JsonBlob"
      },
      {
        "name": "LinuxCpuEventHub",
        "type": "EventHub",
        "sasURL": "https://youreventhubnamespace.servicebus.chinacloudapi.cn/youreventhubpublisher?sr=https%3a%2f%2fyoureventhubnamespace.servicebus.chinacloudapi.cn%2fyoureventhubpublisher%2f&sig=fake_signature&se=1808096361&skn=yourehpolicy"
      },
      {
        "name": "MyMetricEventHub",
        "type": "EventHub",
        "sasURL": "https://youreventhubnamespace.servicebus.chinacloudapi.cn/youreventhubpublisher?sr=https%3a%2f%2fyoureventhubnamespace.servicebus.chinacloudapi.cn%2fyoureventhubpublisher%2f&sig=yourehpolicy&skn=yourehpolicy"
      },
      {
        "name": "LoggingEventHub",
        "type": "EventHub",
        "sasURL": "https://youreventhubnamespace.servicebus.chinacloudapi.cn/youreventhubpublisher?sr=https%3a%2f%2fyoureventhubnamespace.servicebus.chinacloudapi.cn%2fyoureventhubpublisher%2f&sig=yourehpolicy&se=1808096361&skn=yourehpolicy"
      }
    ]
  }
}

公共设置配置

公用设置会使 LAD 执行以下操作：

• 将处理器时间百分比指标和已用磁盘空间指标上传到 WADMetrics* 表。
• 将来自 syslog 设施 "user" 且严重性为 "info" 的消息上传到 LinuxSyslog* 表中。
• 将文件 /var/log/myladtestlog 中的追加行上传到 MyLadTestLog 表。

无论如何，数据都还会上传到以下位置：

• Azure Blob 存储。 容器名称以 JsonBlob 接收器中的定义为准。
• 在 EventHub 接收器中指定的事件中心终结点。

{
  "StorageAccount": "yourdiagstgacct",
  "ladCfg": {
    "sampleRateInSeconds": 15,
    "diagnosticMonitorConfiguration": {
      "performanceCounters": {
        "sinks": "MyMetricEventHub,MyJsonMetricsBlob",
        "performanceCounterConfiguration": [
          {
            "unit": "Percent",
            "type": "builtin",
            "counter": "PercentProcessorTime",
            "counterSpecifier": "/builtin/Processor/PercentProcessorTime",
            "annotation": [
              {
                "locale": "en-us",
                "displayName": "cpu percentage guest os"
              }
            ],
            "condition": "IsAggregate=TRUE",
            "class": "Processor"
          },
          {
            "unit": "Bytes",
            "type": "builtin",
            "counter": "UsedSpace",
            "counterSpecifier": "/builtin/FileSystem/UsedSpace",
            "annotation": [
              {
                "locale": "en-us",
                "displayName": "Used disfilesystem used space"
              }
            ],
            "condition": "Name=\"/\"",
            "class": "Filesystem"
          }
        ]
      },
      "metrics": {
        "metricAggregation": [
          {
            "scheduledTransferPeriod": "PT1H"
          },
          {
            "scheduledTransferPeriod": "PT1M"
          }
        ],
        "resourceId": "/subscriptions/your_azure_subscription_id/resourceGroups/your_resource_group_name/providers/Microsoft.Compute/virtualMachines/your_vm_name"
      },
      "eventVolume": "Large",
      "syslogEvents": {
        "sinks": "SyslogJsonBlob,LoggingEventHub",
        "syslogEventConfiguration": {
          "LOG_USER": "LOG_INFO"
        }
      }
    }
  },
  "sinksConfig": {
    "sink": [
      {
        "name": "AzMonSink",
        "type": "AzMonSink",
        "AzureMonitor": {}
      }
    ]
  },
  "fileLogs": [
    {
      "file": "/var/log/myladtestlog",
      "table": "MyLadTestLog",
      "sinks": "FilelogJsonBlob,LoggingEventHub"
    }
  ]
}

配置中的 resourceId 必须与 VM 或虚拟机规模集中的相应设置匹配。

• Azure 平台的指标图表和警报功能了解你正在使用的虚拟机的 resourceId。 它应能够通过将 resourceId 用作查找密钥来查找 VM 的数据。
• 如果使用 Azure 自动缩放，则自动缩放配置中的 resourceId 必须与 LAD 使用的 resourceId 相匹配。
• resourceId 已内置于 LAD 写入的 JSON blob 名称中。

查看数据

使用 Azure 门户查看性能数据或设置警报：

performanceCounters 数据始终存储在 Azure 存储表中。 Azure 存储 API 适用于多种语言和平台。

发送到 JsonBlob 接收端的数据以 Blob 形式存储在 受保护的设置 中指定的存储账户中。 你可以通过任何 Azure Blob 存储 API 使用 Blob 数据。

还可使用这些 UI 工具访问 Azure 存储中的数据：

• Visual Studio 服务器资源管理器
• Azure 存储资源管理器

Azure 存储资源管理器会话的以下快照显示了测试 VM 上正确配置的 LAD 4.0 扩展生成的 Azure 存储表和容器。 此图与示例 LAD 4.0 配置不完全匹配。

有关如何使用已发布到事件中心终结点的消息的详细信息，请参阅相关的事件中心文档。

后续步骤

• 在 Azure Monitor 中，为收集的指标创建警报。
• 为指标创建监视图表。
• 创建虚拟机规模集，并使用你的指标来控制自动缩放。
