使用 Azure Kubernetes 服务 (AKS) 中的 Azure 防火墙限制网络流量

本文介绍如何使用 AKS 群集的出站网络和完全限定的域名（FQDN）规则来控制使用 Azure 防火墙的出口流量。为了简化此配置，Azure 防火墙提供了一个 Azure Kubernetes 服务（AzureKubernetesService） FQDN 标记，用于限制来自 AKS 群集的出站流量。

防火墙前端 IP 要求

生产最小值：在 Azure 防火墙上至少使用 20 个前端 IP，以避免 SNAT（源网络地址转换）端口耗尽。
高流量群集：如果群集创建多个出站连接到相同目标，则可能需要更多前端 IP，以避免每个 IP 的端口数达到最大值
API 服务器保护：将防火墙的公共前端 IP 添加到 API 服务器授权 IP 范围，以提高安全性
开发人员访问：在使用授权 IP 范围时，若要在防火墙的虚拟网络 (VNet) 中使用跳板机，或将开发者终端 IP 地址添加到授权范围内。

本指南适用于本文中所述的配置过程。

注意

FQDN 标签包含 AKS 集群的出站网络和 FQDN 规则中列出的所有 FQDN，并会自动更新。

体系结构概述

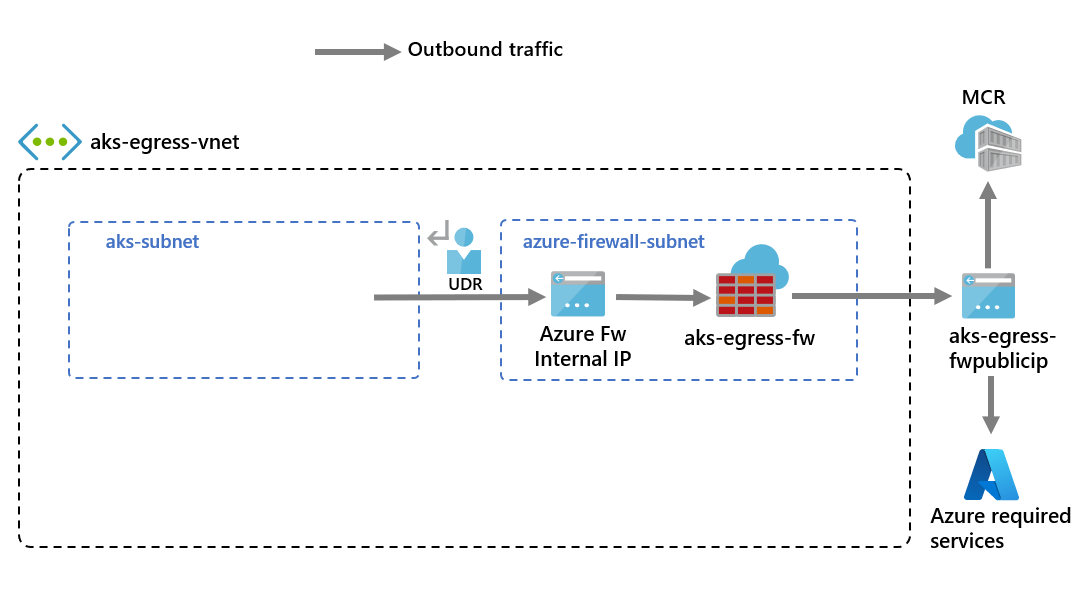

下图演示了使用 Azure 防火墙限制出口流量的 AKS 群集的体系结构：

锁定的拓扑

此体系结构的关键组件包括：

公共入口被迫流经防火墙筛选器：
- AKS 代理节点在专用子网中隔离。
- Azure 防火墙部署在其自己的子网中。
- DNAT 规则将防火墙公共 IP 转换为负载均衡器前端 IP。
出站请求使用用户定义的路由（UDR）从代理节点启动到 Azure 防火墙内部 IP：
- 来自 AKS 代理节点的请求遵循部署在 AKS 群集所在子网中的 UDR。
- Azure 防火墙从公用 IP 前端外发虚拟网络 (VNet)。
- 访问公共互联网或其他 Azure 服务的流量通过防火墙前端 IP 地址进出。
- 可以使用 API 服务器授权 IP 范围（包括防火墙公共前端 IP 地址）保护对 AKS 控制平面的访问。
内部流量：
- 可以使用内部负载均衡器来处理内部流量，并将其隔离在自己的子网上，而不是只使用公共负载均衡器，或者可以将两者一起使用。

配置环境变量

下表列出了本文中使用的环境变量。在继续作之前，请在 shell 中设置这些变量，或修改命令以使用自己的值。

Variable	Description	示例值
`PREFIX`	资源名称的前缀	`aks-egress`
`RESOURCE_GROUP`	资源组的名称	`aks-egress-rg`
`LOCATION`	Azure 资源所在的区域	`eastus`
`PLUGIN`	AKS 的网络插件	`azure`
`CLUSTER_NAME`	AKS 群集的名称	`aks-egress`
`VNET_NAME`	虚拟网络的名称	`aks-egress-vnet`
`AKS_SUBNET_NAME`	AKS 的子网名称	`aks-subnet`
`FW_SUBNET_NAME`	Azure 防火墙子网的名称	`AzureFirewallSubnet`
`FW_NAME`	Azure 防火墙的名称	`aks-egress-fw`
`FW_PUBLICIP_NAME`	Azure 防火墙的公共 IP 的名称	`aks-egress-fwpublicip`
`FW_IPCONFIG_NAME`	Azure 防火墙的 IP 配置的名称	`aks-egress-fwconfig`
`FW_ROUTE_TABLE_NAME`	Azure 防火墙的路由表的名称	`aks-egress-fwrt`
`FW_ROUTE_NAME_1`	Azure 防火墙路由的名称	`aks-egress-fwrn`
`FW_ROUTE_NAME_2`	Azure 防火墙的 Internet 路由的名称	`aks-egress-fwrn-internet`

创建资源组

使用 az group create 命令创建资源组。

az group create --name $RESOURCE_GROUP --location $LOCATION

创建包含多个子网的虚拟网络

使用两个不同的子网预配虚拟网络：一个用于群集，另一个用于防火墙。还可以选择为内部服务入口创建一个。下图演示了部署任何资源之前空的网络拓扑：

空网络拓扑

使用 az network vnet create 命令创建 VNet。

az network vnet create \
    --resource-group $RESOURCE_GROUP \
    --name $VNET_NAME \
    --location $LOCATION \
    --address-prefixes 10.42.0.0/16 \
    --subnet-name $AKS_SUBNET_NAME \
    --subnet-prefix 10.42.1.0/24

使用 az network vnet subnet create 命令为 Azure 防火墙创建子网。

# Dedicated subnet for Azure Firewall (subnet must be named "AzureFirewallSubnet")
az network vnet subnet create \
    --resource-group $RESOURCE_GROUP \
    --vnet-name $VNET_NAME \
    --name $FW_SUBNET_NAME \
    --address-prefix 10.42.2.0/24

为 Azure 防火墙创建公共 IP

使用 az network public-ip create 命令创建标准 SKU 公共 IP 资源。此资源用作 Azure 防火墙的前端 IP 地址。
```
az network public-ip create --resource-group $RESOURCE_GROUP --name $FW_PUBLICIP_NAME --location $LOCATION --sku "Standard"
```

安装 Azure 防火墙 CLI 扩展

创建 Azure 防火墙并启用 DNS 代理

注意

有关高流量方案，请参阅防火墙前端 IP 要求部分。

有关如何创建具有多个 IP 的 Azure 防火墙的详细信息，请参阅使用 Bicep 创建具有多个公共 IP 地址的 Azure 防火墙。

使用az network firewall create命令并将--enable-dns-proxy设置为true来创建 Azure 防火墙并启用 DNS 代理。
```
az network firewall create --resource-group $RESOURCE_GROUP --name $FW_NAME --location $LOCATION --enable-dns-proxy true
```
将公共 IP 地址设置为 Azure 防火墙可能需要几分钟时间。准备就绪后，可以将 IP 地址分配给防火墙前端。

注意

若要在网络规则上使用 FQDN，需要启用 DNS 代理。启用 DNS 代理后，防火墙侦听端口 53 并将 DNS 请求转发到指定的 DNS 服务器。此设置允许防火墙自动转换 FQDN。

为 Azure 防火墙创建 IP 配置

使用 az network firewall ip-config create 命令创建 Azure 防火墙 IP 配置。

az network firewall ip-config create --resource-group $RESOURCE_GROUP --firewall-name $FW_NAME --name $FW_IPCONFIG_NAME --public-ip-address $FW_PUBLICIP_NAME --vnet-name $VNET_NAME

获取 Azure 防火墙 IP 地址

使用以下命令保存公共和专用防火墙前端 IP 地址以供稍后进行配置：

export FW_PUBLIC_IP=$(az network public-ip show --resource-group $RESOURCE_GROUP --name $FW_PUBLICIP_NAME --query "ipAddress" -o tsv)
export FW_PRIVATE_IP=$(az network firewall show --resource-group $RESOURCE_GROUP --name $FW_NAME --query "ipConfigurations[0].privateIPAddress" -o tsv)

注意

有关 API 服务器安全性，请参阅防火墙前端 IP 要求部分。

通过 Azure 防火墙进行 AKS 出口的 UDR 配置

Azure 自动路由 Azure 子网、VNet 和本地网络之间的流量。若要修改默认路由，请创建具有以下要求的路由表：

所需的路由参数：

路由目标： 0.0.0.0/0 （所有流量）
下一跃点类型：网络虚拟化设备（NVA）
下一跳 IP：Azure 防火墙专用 IP 地址
关联：每个子网有一个路由表（允许零个或一个）

UDR 约束：

默认 Internet 路由（0.0.0.0/0）已存在，但需要 SNAT 的公共 IP。
路由必须指向网关/NVA，而不是直接指向 Internet。
AKS 验证路由配置并阻止直接 Internet 路由。
每个子网最多支持一个关联的路由表。

出站类型影响：

UDR （userDefinedRouting）：没有为出站请求创建的负载均衡器公共 IP。
负载均衡器公共 IP：仅为具有 LoadBalancer 服务类型的入站请求创建。
SNAT 配置：需要适当的公共 IP 配置才能建立出站连接。

有关详细信息，请参阅 Azure 负载均衡器的出站规则。

创建包含 Azure 防火墙跃点的路由

使用 az network route-table create 命令创建空路由表。路由表将 Azure 防火墙定义为下一跃点。每个子网可以有零或一个与其关联的路由表。
```
az network route-table create --resource-group $RESOURCE_GROUP --location $LOCATION --name $FW_ROUTE_TABLE_NAME
```

使用 az network route-table route create 命令在子网的路由表中创建路由。

az network route-table route create --resource-group $RESOURCE_GROUP --name $FW_ROUTE_NAME_1 --route-table-name $FW_ROUTE_TABLE_NAME --address-prefix 0.0.0.0/0 --next-hop-type VirtualAppliance --next-hop-ip-address $FW_PRIVATE_IP

az network route-table route create --resource-group $RESOURCE_GROUP --name $FW_ROUTE_NAME_2 --route-table-name $FW_ROUTE_TABLE_NAME --address-prefix $FW_PUBLIC_IP/32 --next-hop-type Internet

有关如何替代 Azure 的默认系统路由或向子网路由表添加更多路由的信息，请参阅虚拟网络路由表文档。

AKS 的 Azure 防火墙出站规则

注意

对于需要与 API 服务器通信的kube-system或gatekeeper-system命名空间外的应用程序，除了为fqdn-tag的AzureKubernetesService添加应用程序规则之外，还需要添加一条额外的网络规则，以允许与 API 服务器 IP 的 443 端口进行 TCP 通信。

通过 Azure 防火墙进行 AKS 出口流量控制需要以下网络规则：

第一个网络规则允许通过 TCP 访问端口 9000。
第二个网络规则允许通过 UDP 访问端口 1194。如果要部署到由世纪互联运营的 Azure，请参阅世纪互联运营的 Azure 的必需网络规则。在本文中，这些命令使用 AzureCloud.$LOCATION 服务标记作为目标地址。服务标记表示特定区域中 Azure 服务的 IP 地址前缀组。这会自动包括适用于 Azure 服务的相应 CIDR 范围，而无需手动 IP 范围规范。
第三个网络规则通过 UDP 向 ntp.ubuntu.com FQDN 开放端口 123。将 FQDN 添加为网络规则是 Azure 防火墙的特定功能之一，因此在使用自己的选项时需要对其进行调整。
第四和第五条网络规则允许从 GitHub 容器注册表（ghcr.io）和 Docker Hub（docker.io）中拉取容器。

在 Azure 防火墙上创建网络规则

使用以下命令 az network firewall network-rule create 创建网络规则。

az network firewall network-rule create --resource-group $RESOURCE_GROUP --firewall-name $FW_NAME --collection-name 'aksfwnr' --name 'apitcp' --protocols 'TCP' --source-addresses '*' --destination-addresses "AzureCloud.$LOCATION" --destination-ports 9000

az network firewall network-rule create --resource-group $RESOURCE_GROUP --firewall-name $FW_NAME --collection-name 'aksfwnr' --name 'apiudp' --protocols 'UDP' --source-addresses '*' --destination-addresses "AzureCloud.$LOCATION" --destination-ports 1194 --action allow --priority 100

az network firewall network-rule create --resource-group $RESOURCE_GROUP --firewall-name $FW_NAME --collection-name 'aksfwnr' --name 'time' --protocols 'UDP' --source-addresses '*' --destination-fqdns 'ntp.ubuntu.com' --destination-ports 123

az network firewall network-rule create --resource-group $RESOURCE_GROUP --firewall-name $FW_NAME --collection-name 'aksfwnr' --name 'ghcr' --protocols 'TCP' --source-addresses '*' --destination-fqdns ghcr.io pkg-containers.githubusercontent.com --destination-ports '443'

az network firewall network-rule create --resource-group $RESOURCE_GROUP --firewall-name $FW_NAME --collection-name 'aksfwnr' --name 'docker' --protocols 'TCP' --source-addresses '*' --destination-fqdns docker.io registry-1.docker.io production.cloudflare.docker.com --destination-ports '443'

在 Azure 防火墙上创建应用程序规则

使用 az network firewall application-rule create 命令创建应用程序规则。

az network firewall application-rule create --resource-group $RESOURCE_GROUP --firewall-name $FW_NAME --collection-name 'aksfwar' --name 'fqdn' --source-addresses '*' --protocols 'http=80' 'https=443' --fqdn-tags "AzureKubernetesService" --action allow --priority 100

若要详细了解 Azure 防火墙，请参阅 Azure 防火墙文档。

将路由表关联到 AKS

若要将群集与防火墙相关联，群集子网的专用子网必须引用路由表。

使用 az network vnet subnet update 命令将路由表关联到 AKS。

az network vnet subnet update --resource-group $RESOURCE_GROUP --vnet-name $VNET_NAME --name $AKS_SUBNET_NAME --route-table $FW_ROUTE_TABLE_NAME

部署遵循你的出站规则的 AKS 群集

现在可以将 AKS 群集部署到现有的 VNet 中。使用 userDefinedRouting 出站类型，确保所有出站流量都被强制通过防火墙，并且不存在其他出口路径。还可以使用 loadBalancer 出站类型。

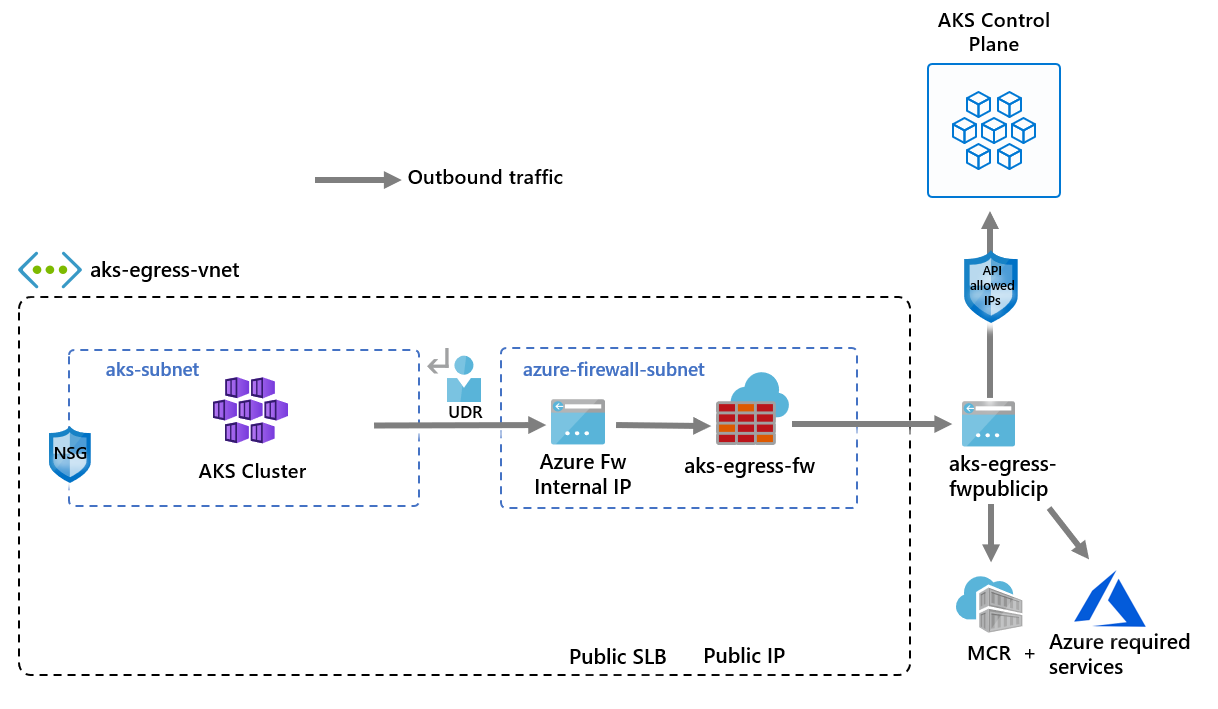

aks-deploy

使用以下命令为目标子网的子网 ID 设置环境变量：

SUBNET_ID=$(az network vnet subnet show --resource-group $RESOURCE_GROUP --vnet-name $VNET_NAME --name $AKS_SUBNET_NAME --query id -o tsv)

您需要定义出站类型以使用子网上已存在的 UDR。此配置使 AKS 能够跳过负载均衡器的设置和 IP 预配。

提示

可以将额外的功能添加到群集部署，例如 专用群集。

有关 API 服务器授权 IP 范围的设置和开发人员访问注意事项，请参阅防火墙前端 IP 要求部分。

创建具有系统分配标识的 AKS 群集

注意

如果未指定自己的 kubelet 托管标识，AKS 会在节点资源组中创建系统分配的 kubelet 标识。

对于用户定义的路由，系统分配的标识仅支持 CNI 网络插件。

使用 az aks create 命令，通过 CNI 网络插件使用系统分配的托管标识创建 AKS 群集。

az aks create --resource-group $RESOURCE_GROUP --name $CLUSTER_NAME --location $LOCATION \
    --node-count 3 \
    --network-plugin azure \
    --outbound-type userDefinedRouting \
    --vnet-subnet-id $SUBNET_ID \
    --api-server-authorized-ip-ranges $FW_PUBLIC_IP \
    --generate-ssh-keys

创建用户分配的标识

如果没有用户分配的标识，请按照本部分中的步骤进行操作。如果已有用户分配的标识，请跳到使用用户分配的标识创建 AKS 群集。

使用 az identity create 命令创建托管标识。

az identity create --name myIdentity --resource-group $RESOURCE_GROUP

输出应与下面的示例输出类似：

 {
   ...
   "id": "/subscriptions/<subscriptionid>/resourcegroups/aks-egress-rg/providers/Microsoft.ManagedIdentity/userAssignedIdentities/myIdentity",
   "location": "eastus",
   "name": "myIdentity",
   ...
   "type": "Microsoft.ManagedIdentity/userAssignedIdentities"
 }

使用 az identity create 命令创建 kubelet m 托管标识。

az identity create --name myKubeletIdentity --resource-group $RESOURCE_GROUP

输出应与下面的示例输出类似：

{
  ...
  "id": "/subscriptions/<subscriptionid>/resourcegroups/aks-egress-rg/providers/Microsoft.ManagedIdentity/userAssignedIdentities/myKubeletIdentity",
  "location": "chinaeast2",
  "name": "myKubeletIdentity",
  ...
  "resourceGroup": "aks-egress-rg",
  ...
  "type": "Microsoft.ManagedIdentity/userAssignedIdentities"
}

注意

如果创建自己的 VNet 和路由表，其中资源位于工作器节点资源组之外，CLI 会自动添加角色分配。如果你使用 ARM 模板或其他方法，则需要使用群集托管标识的主体 ID 来执行角色分配。

创建具有用户分配标识的 AKS 群集

使用 az aks create 命令在子网中创建具有现有的用户分配的托管标识的 AKS 群集。为控制平面提供托管标识的资源 ID 以及 kubelet 标识的资源 ID。

az aks create \
    --resource-group $RESOURCE_GROUP \
    --name $CLUSTER_NAME \
    --location $LOCATION \
    --node-count 3 \
    --network-plugin kubenet \
    --outbound-type userDefinedRouting \
    --vnet-subnet-id $SUBNET_ID \
    --api-server-authorized-ip-ranges $FW_PUBLIC_IP \
    --assign-identity <identity-resource-id> \
    --assign-kubelet-identity <kubelet-identity-resource-id> \
    --generate-ssh-keys

使开发人员能够访问 API 服务器

如果在上一步中为群集使用了已授权 IP 范围，则必须将开发人员工具 IP 地址添加到 AKS 群集的已批准 IP 范围列表，以便从该处访问 API 服务器。还可以在防火墙的 VNet 的单独子网内配置带有所需工具的 Jumpbox。

使用以下命令检索 IP 地址：

CURRENT_IP=$(dig @resolver1.opendns.com ANY myip.opendns.com +short)

使用 az aks update 命令将 IP 地址添加到批准的范围中。

az aks update --resource-group $RESOURCE_GROUP --name $CLUSTER_NAME --api-server-authorized-ip-ranges $CURRENT_IP/32

连接到 AKS 群集

使用 kubectl 命令将 az aks get-credentials 配置为连接到 AKS 群集。

az aks get-credentials --resource-group $RESOURCE_GROUP --name $CLUSTER_NAME

在 AKS 上部署公共服务

现在可以开始公开服务并将应用程序部署到此群集。此示例公开了一个公共服务，但你可能还希望使用内部负载均衡器公开内部服务。

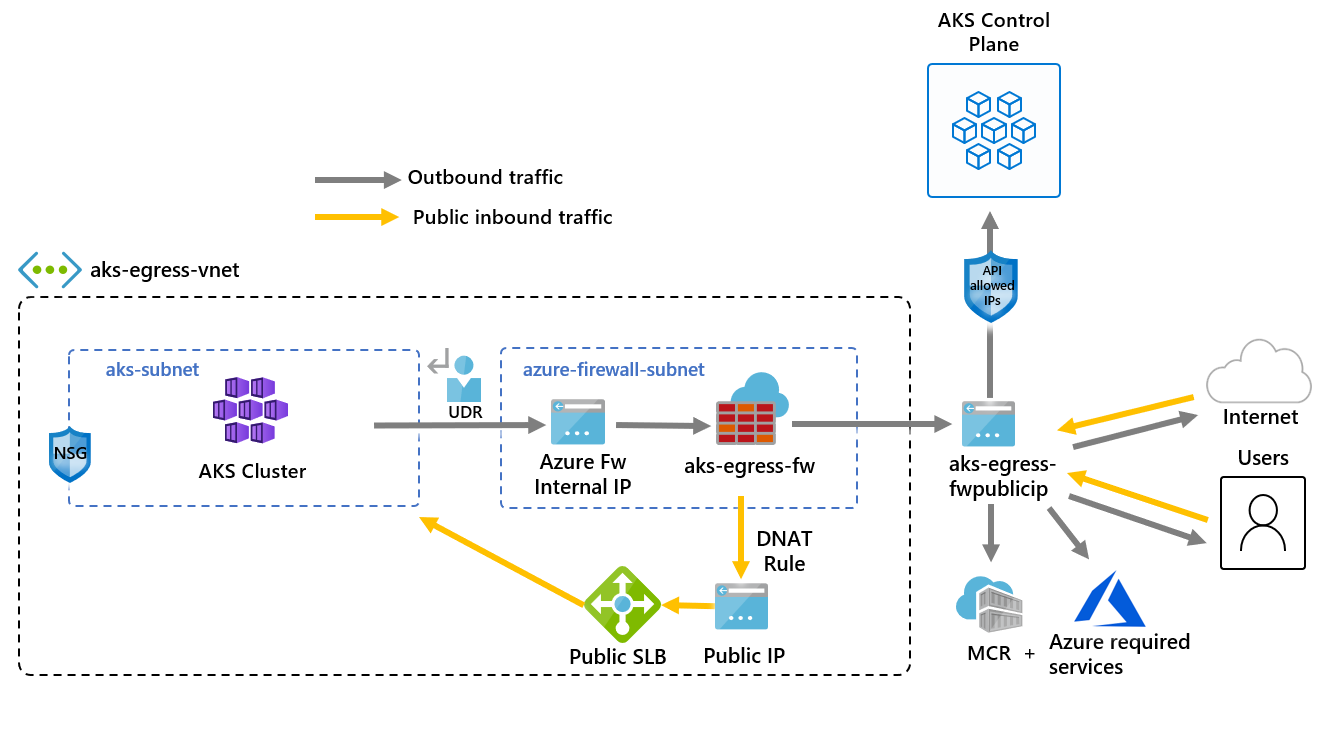

公共服务 DNAT

查看 AKS 应用商店演示快速入门清单，了解已部署的组件。

使用 kubectl apply 命令部署服务。

kubectl apply -f https://raw.githubusercontent.com/Azure-Samples/aks-store-demo/main/aks-store-quickstart.yaml

获取负载均衡器内部 IP 和服务 IP

使用 kubectl get services 命令获取分配给负载均衡器的内部 IP 地址。

kubectl get services

IP 地址应列在 EXTERNAL-IP 列中，如以下示例输出中所示：

NAME              TYPE           CLUSTER-IP     EXTERNAL-IP   PORT(S)              AGE
kubernetes        ClusterIP      10.0.0.1       <none>        443/TCP              9m10s
order-service     ClusterIP      10.0.104.144   <none>        3000/TCP             11s
product-service   ClusterIP      10.0.237.60    <none>        3002/TCP             10s
rabbitmq          ClusterIP      10.0.161.128   <none>        5672/TCP,15672/TCP   11s
store-front       LoadBalancer   10.0.89.139    20.39.18.6    80:32271/TCP         10s

使用 kubectl get svc store-front 命令获取服务 IP。

SERVICE_IP=$(kubectl get svc store-front -o jsonpath='{.status.loadBalancer.ingress[*].ip}')

在 Azure 防火墙上创建 DNAT 规则

重要

当使用 Azure 防火墙来限制出口流量并创建一个 UDR 来强制所有出口流量时，请确保在 Azure 防火墙中创建适当的 DNAT 规则来正确地允许入口流量。结合使用 Azure 防火墙和 UDR 时，会因为路由不对称而中断入口设置。如果 AKS 子网的默认路由指向防火墙的专用 IP 地址，但使用的是公共负载均衡器 - 传入或 Kubernetes 服务类型 loadBalancer。在这种情况下，将通过负载均衡器的公共 IP 地址接收传入的负载均衡器流量，但返回路径将通过防火墙的专用 IP 地址。由于防火墙是有状态的，并且无法识别已建立的会话，因此会丢弃返回的数据包。若要了解如何将 Azure 防火墙与入口或服务负载均衡器集成，请参阅将 Azure 防火墙与 Azure 标准负载均衡器集成。

若要配置入站连接，你需要向 Azure 防火墙写入 DNAT 规则。为了测试与群集的连接，为防火墙前端公共 IP 地址定义了规则，以便路由到内部服务公开的内部 IP。可以自定义目标地址。转换的地址必须是内部负载均衡器的 IP 地址。转换的端口必须是 Kubernetes 服务的已公开端口。还需要指定分配给 Kubernetes 服务创建的负载均衡器的内部 IP 地址。

使用 az network firewall nat-rule create 命令添加 NAT 规则。

az network firewall nat-rule create --collection-name exampleset --destination-addresses $FW_PUBLIC_IP --destination-ports 80 --firewall-name $FW_NAME --name inboundrule --protocols Any --resource-group $RESOURCE_GROUP --source-addresses '*' --translated-port 80 --action Dnat --priority 100 --translated-address $SERVICE_IP

验证连接

在浏览器中导航到 Azure 防火墙前端 IP 地址来验证连接。应看到 AKS 商店应用。在此示例中，防火墙公共 IP 为 52.253.228.132：

在此页上，可以查看产品，将其添加到购物车，然后下订单。

清理资源

如果不再需要本文中创建的资源，可以将其删除，以避免产生将来的成本。

使用 az group delete 命令删除 AKS 资源组。
```
az group delete --name $RESOURCE_GROUP
```
