从 Durable Functions 发布到 Azure 事件网格

2024/05/30

本文介绍了如何设置 Durable Functions，以便将业务流程生命周期事件（例如“已创建”、“已完成”和“失败”）发布到自定义的 Azure 事件网格主题。

此功能在以下场景中非常有用：

蓝/绿部署等 DevOps 场景：在实施并列部署策略之前，你可能想要了解是否有任何任务正在运行。
高级监视和诊断支持：可以在已针对查询优化的外部存储（例如 Azure SQL 数据库或 Azure Cosmos DB）中跟踪业务流程状态信息。
长时间运行的后台活动：如果对长时间运行的后台活动使用 Durable Functions，此功能有助于了解当前状态。

先决条件

在 Durable Functions 项目中安装 Microsoft.Azure.WebJobs.Extensions.DurableTask。
安装 Azurite 存储模拟器或使用现有的 Azure 存储帐户。
安装 Azure CLI

创建自定义事件网格主题

创建事件网格主题，以便从 Durable Functions 发送事件。以下说明介绍如何使用 Azure CLI 创建主题。也可以使用 PowerShell 或使用 Azure 门户来创建主题。

创建资源组

使用 az group create 命令创建资源组。目前，Azure 事件网格不支持所有区域。有关支持哪些区域的信息，请参阅 Azure 事件网格概述。

az group create --name eventResourceGroup --location chinanorth2

创建自定义主题

事件网格主题提供用户定义的终结点，可向该终结点发布事件。用主题的唯一名称替换 <topic_name>。主题名称必须唯一，因为它将用作 DNS 条目。

az eventgrid topic create --name <topic_name> -l chinanorth2 -g eventResourceGroup

获取终结点和密钥

获取主题的终结点。将 <topic_name> 替换为所选的名称。

az eventgrid topic show --name <topic_name> -g eventResourceGroup --query "endpoint" --output tsv

获取主题密钥。将 <topic_name> 替换为所选的名称。

az eventgrid topic key list --name <topic_name> -g eventResourceGroup --query "key1" --output tsv

现在，可将事件发送到主题。

配置事件网格发布

在 Durable Functions 项目中，找到 host.json 文件。

Durable Functions 1.x

在 durableTask 属性中添加 eventGridTopicEndpoint 和 eventGridKeySettingName。

{
  "durableTask": {
    "eventGridTopicEndpoint": "https://<topic_name>.chinanorth2-1.eventgrid.chinacloudapi.cn/api/events",
    "eventGridKeySettingName": "EventGridKey"
  }
}

Durable Functions 2.x

在文件的 durableTask 属性中添加 notifications 部分，并将 <topic_name> 替换为所选的名称。如果 durableTask 或 extensions 属性不存在，请像下面的示例一样创建它们：

{
  "version": "2.0",
  "extensions": {
    "durableTask": {
      "notifications": {
        "eventGrid": {
          "topicEndpoint": "https://<topic_name>.chinanorth2-1.eventgrid.chinacloudapi.cn/api/events",
          "keySettingName": "EventGridKey"
        }
      }
    }
  }
}

可能的 Azure 事件网格配置属性可以在 host.json 文档中找到。配置 host.json 文件后，函数应用会将生命周期事件发送到事件网格主题。同时在本地和 Azure 中运行函数应用时，将启动此操作。

在函数应用和 local.settings.json 中设置主题密钥的应用设置。以下 JSON 是使用 Azure 存储模拟器用于本地调试的 local.settings.json 示例。将 <topic_key> 替换为主题密钥。

{
    "IsEncrypted": false,
    "Values": {
        "AzureWebJobsStorage": "UseDevelopmentStorage=true",
        "EventGridKey": "<topic_key>"
    }
}

如果使用存储模拟器而不是实际 Azure 存储帐户，请确保它正在运行。建议在执行之前清除任何现有存储数据。

如果使用的是实际 Azure 存储帐户，请将 local.settings.json 中的 UseDevelopmentStorage=true 替换为其连接字符串。

创建用于侦听事件的函数

使用 Azure 门户，创建另一个函数应用来侦听 Durable Functions 应用发布的事件。最好是将该应用放置在事件网格主题所在的同一区域。

创建事件网格触发器函数

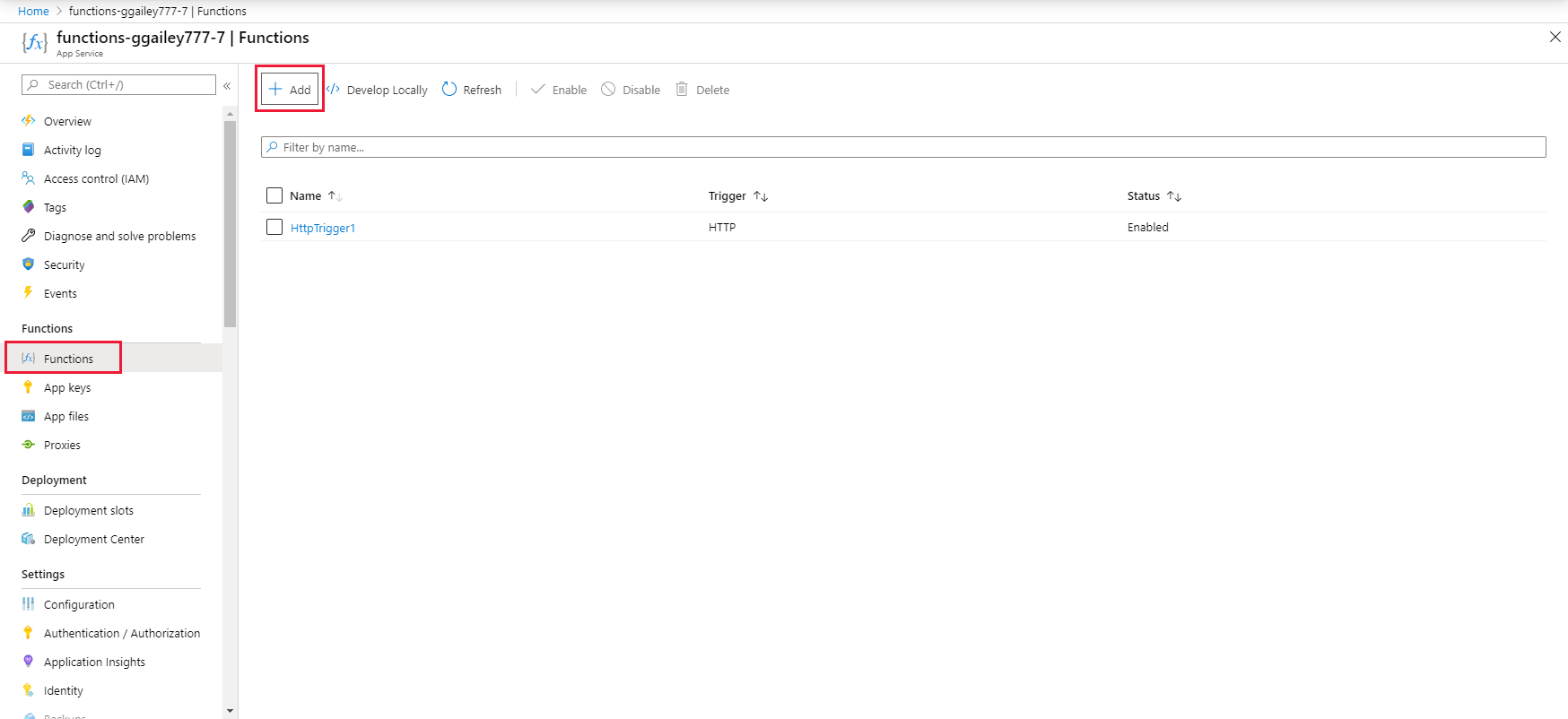

在函数应用中，选择“函数”，然后选择“+ 添加”
搜索“事件网格”，然后选择“Azure 事件网格触发器”模板。

为新触发器命名，然后选择“创建函数”。

在 Azure 门户中为事件网格触发器命名。

创建包含以下代码的函数：

C# 脚本
JavaScript

#r "Newtonsoft.Json"
using Newtonsoft.Json;
using Newtonsoft.Json.Linq;
using Microsoft.Extensions.Logging;

public static void Run(JObject eventGridEvent, ILogger log)
{
    log.LogInformation(eventGridEvent.ToString(Formatting.Indented));
}

module.exports = async function(context, eventGridEvent) {
    context.log(typeof eventGridEvent);
    context.log(eventGridEvent);
}

添加事件网格订阅

现在可以为创建的事件网格主题添加事件网格订阅。有关详细信息，请参阅 Azure 事件网格中的概念。

在新函数中，选择“集成”，然后选择“事件网格触发器(eventGridEvent)”。

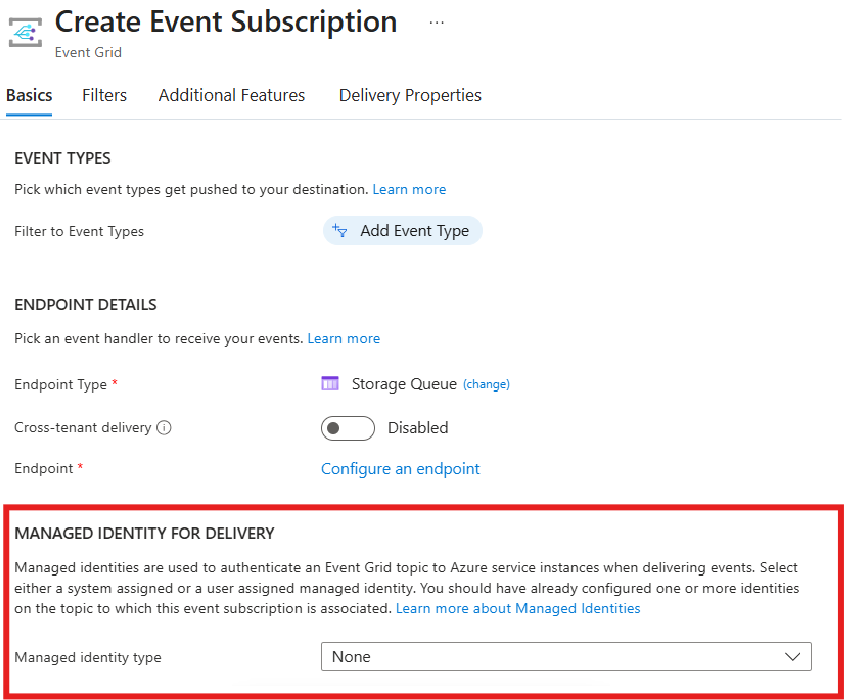

选择“创建事件网格描述”。
为事件订阅命名，并选择“事件网格主题”主题类型。
选择订阅。然后，选择为事件网格主题创建的资源组和资源。
选择“创建” 。

现已准备好接收生命周期事件。

运行 Durable Functions 应用以发送事件

在前面配置的 Durable Functions 项目中，开始在本地计算机上调试并启动业务流程。该应用将 Durable Functions 生命周期事件发布到事件网格。通过检查 Azure 门户中的事件网格日志，验证事件网格是否触发了所创建的侦听器函数。

2019-04-20T09:28:21.041 [Info] Function started (Id=3301c3ef-625f-40ce-ad4c-9ba2916b162d)
2019-04-20T09:28:21.104 [Info] {
    "id": "054fe385-c017-4ce3-b38a-052ac970c39d",
    "subject": "durable/orchestrator/Running",
    "data": {
        "hubName": "DurableFunctionsHub",
        "functionName": "Sample",
        "instanceId": "055d045b1c8a415b94f7671d8df693a6",
        "reason": "",
        "runtimeStatus": "Running"
    },
    "eventType": "orchestratorEvent",
    "eventTime": "2019-04-20T09:28:19.6492068Z",
    "dataVersion": "1.0",
    "metadataVersion": "1",
    "topic": "/subscriptions/<your_subscription_id>/resourceGroups/eventResourceGroup/providers/Microsoft.EventGrid/topics/durableTopic"
}

2019-04-20T09:28:21.104 [Info] Function completed (Success, Id=3301c3ef-625f-40ce-ad4c-9ba2916b162d, Duration=65ms)
2019-04-20T09:28:37.098 [Info] Function started (Id=36fadea5-198b-4345-bb8e-2837febb89a2)
2019-04-20T09:28:37.098 [Info] {
    "id": "8cf17246-fa9c-4dad-b32a-5a868104f17b",
    "subject": "durable/orchestrator/Completed",
    "data": {
        "hubName": "DurableFunctionsHub",
        "functionName": "Sample",
        "instanceId": "055d045b1c8a415b94f7671d8df693a6",
        "reason": "",
        "runtimeStatus": "Completed"
    },
    "eventType": "orchestratorEvent",
    "eventTime": "2019-04-20T09:28:36.5061317Z",
    "dataVersion": "1.0",
    "metadataVersion": "1",
    "topic": "/subscriptions/<your_subscription_id>/resourceGroups/eventResourceGroup/providers/Microsoft.EventGrid/topics/durableTopic"
}
2019-04-20T09:28:37.098 [Info] Function completed (Success, Id=36fadea5-198b-4345-bb8e-2837febb89a2, Duration=0ms)

事件架构

以下列表解释了生命周期事件架构：

id ：事件网格事件的唯一标识符。
subject ：事件主题的路径。 durable/orchestrator/{orchestrationRuntimeStatus}。 {orchestrationRuntimeStatus} 为 Running、Completed、Failed 和 Terminated。
data ：Durable Functions 特定的参数。
- hubName：任务中心名称。
- functionName ：业务流程协调程序函数名称。
- instanceId ：Durable Functions instanceId。
- reason ：与跟踪事件关联的其他数据。有关详细信息，请参阅 Durable Functions 中的诊断 (Azure Functions)
- runtimeStatus ：业务流程运行时状态。值为 Running、Completed、Failed 和 Canceled。
eventType ：“orchestratorEvent”
eventTime ：事件时间 (UTC)。
dataVersion ：生命周期事件架构的版本。
metadataVersion：元数据的版本。
topic：事件网格主题资源。

如何在本地测试

若要进行本地测试，请阅读使用查看器 Web 应用进行本地测试。
