自定义Azure 数据资源管理器仪表板视觉对象

Azure 数据资源管理器仪表板是由一组通过 Kusto 查询语言（KQL）支持的图块组成的，这些图块以可视化方式呈现数据。本文介绍如何编辑仪表板磁贴的可视化效果和查询。它还概述了特定于每种可视化类型的自定义属性。

仪表板可视化效果中提供了在 render 运算符上下文中创建的所有可视化效果。除了这些可视化效果，还可以使用一些特定于仪表板的视觉对象。

先决条件

使用Azure 数据资源管理器仪表板查看可视化数据。

确保对Azure 数据资源管理器仪表板具有编辑器权限。
使用Azure 数据资源管理器仪表板对数据进行可视化
Azure 数据资源管理器仪表板上的编辑器权限

自定义视觉对象

要更改您的仪表板，请执行以下操作：

在顶部菜单中，选择“查看”并切换到“编辑”模式。

在 Azure 数据资源管理器网络用户界面的仪表板中进入编辑模式的屏幕截图。
在要自定义的磁贴上，选择 “编辑” 图标。编辑基础查询或可视化效果属性。
选择 “应用更改 ”以保存更改并返回到仪表板。

设置自定义属性

下表描述了可用的自定义属性（按各节的字母顺序分类），并指定哪些视觉对象支持给定属性。

节	属性	说明	视觉对象类型
颜色	调色板	确定用于热度地图的颜色集。	热力图
条件格式	“隐藏”或“显示”	用于关闭或打开条件格式的切换选项。有关详细信息，请参阅应用条件格式。	异常图、面积图、条形图、柱形图、多重统计、散点图、表格、时间图
数据	Y 列	为垂直轴提供数据的列。	异常图、面积图、条形图、柱形图、折线图、散点图、时间图
	X 列	为水平轴提供数据的列。	异常图、面积图、条形图、柱形图、折线图、散点图、时间图
	序列列	用于将数据分类为不同系列的列。	异常图、面积图、条形图、柱形图、折线图、散点图、时间图
	类别列	用于确定数据类别的列。	漏斗图、热度地图、饼图
	标签列	使用指定列为每个槽分配标签。	多重统计
	值列	为可视化效果提供数据的列。	漏斗图、多统计数据
	值	用作热度地图的主要变量的数字列。	热力图
	数值列	为数据类别提供数值的列。	饼图
	定义位置依据	确定用于定义位置的方法：“推断”、“纬度和经度”或“地理坐标点”。	映射
数据系列颜色	调色板	自定义可视化效果中显示的颜色。	异常图表、面积图、条形图、柱形图、折线图、饼图、散点图、时间图表、时序图
显示选项	排序依据	如何对图表中的结果进行排序：“名称”、“大小”或“无”。	饼图
	前 N 个	仅显示图表中前 n 个值部分的选项。	饼图
常规	显示方向	确定显示的方向：“横向”或“纵向”。	多重统计
	文本大小	确定文本的大小：“推荐”、“小”或“大”。	多重统计、统计
	视觉格式	确定图表的格式。对于面积图、条形图和柱形图，格式可以是标准图、堆积图或百分比堆积图。对于饼图，格式可以是饼图或圆环图。	面积图、条形图、柱形图、饼图
布局	槽配置	自定义网格布局，选项范围从 1 列 x 1 行（1 个槽）到 5 列 x 5 行（25 个槽）。	多重统计
Legend	“隐藏”或“显示”	隐藏或显示解释图表中数据系列的图例。	异常图、面积图、条形图、柱形图、多重统计、散点图、时间图
大小	“隐藏”或“显示”	打开或关闭地图点的大小调整。	映射
	尺寸列	用于确定地图点大小的列。	映射
URL	将链接应用于列	启用后，选择该列中的值将定向到“URL 列”中指定的 URL。	表
	URL 列	包含 URL 值的列。	表
X 轴	标签	设置水平轴的自定义标签。	异常图、面积图、条形图、柱形图、多重统计、散点图、时间图
	竖线值	指定垂直参考线在水平轴上的值。	异常图、面积图、条形图、柱形图、多重统计、散点图、时间图
	X 轴刻度	将水平轴的刻度调整为“线性”或“对数”。	异常图、面积图、条形图、多重统计、散点图、表格、时间图
Y 轴	标签	设置垂直轴的自定义标签。	异常图、面积图、条形图、柱形图、多重统计、散点图、时间图
	最大值	定义垂直轴上的最大值。	异常图、面积图、条形图、柱形图、多重统计、散点图、时间图
	最小值	定义垂直轴上的最小值。	异常图、面积图、条形图、柱形图、多重统计、散点图、时间图
	参考线	在图表上标记一个值作为视觉指导的参考线。	异常图、面积图、条形图、柱形图、多重统计、散点图、时间图

数据系列颜色

数据系列颜色可让你直接控制如何将颜色应用于视觉对象。无需依赖自动颜色分配，而是将特定颜色分配给每个数据系列，以传达含义并在整个仪表板中保持一致性。

通过使用数据系列颜色，可以：

将颜色直接分配给每个数据系列。
使用有意的选择替代系统默认值。
在视觉对象和仪表板之间保持颜色一致性。

以下视觉对象类型支持此功能：异常图表、面积图、条形图、柱形图、折线图、饼图、散点图和时间图表。

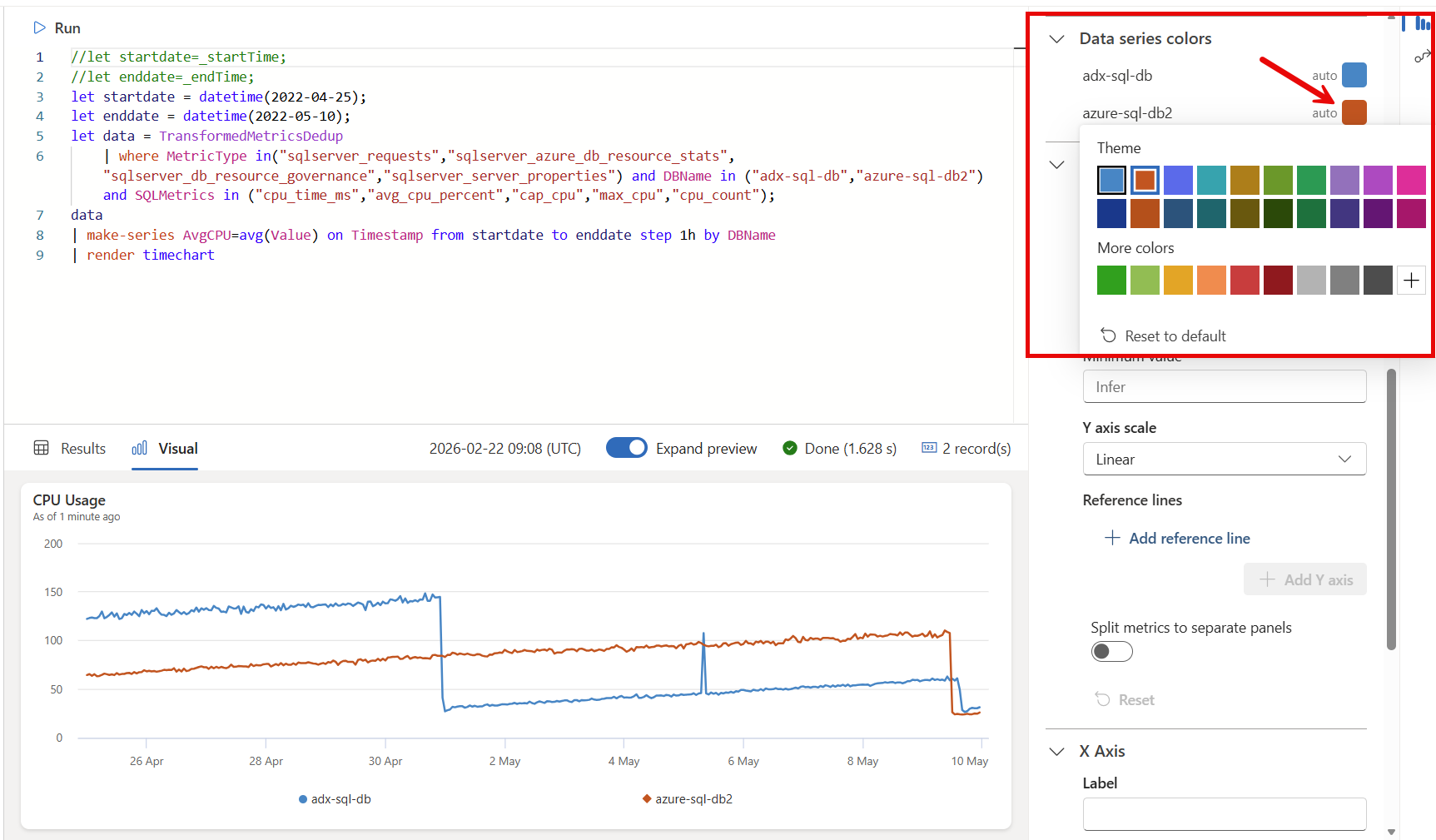

配置数据系列颜色：

在顶部菜单中，选择“查看”并切换到“编辑”模式。
在要自定义的磁贴上，选择 “编辑” 图标。
在格式窗格的 “视觉对象 ”选项卡中，展开 “数据系列颜色 ”部分。
为视觉对象中的每个数据系列选择一种颜色。
选择 “应用更改 ”以保存设置。

有意分配颜色时，查看者可以一目了然地解释视觉对象，而无需阅读图例或标签。请考虑使用与组织标准相符的颜色，或者自然地传达每个系列的含义，例如关键状态的红色或正常指标的绿色。

时间序列可视化（预览版）

使用时序视觉对象跨多个度量值和类别显示基于时间的数据。它绘制一段时间内的数值，以便更轻松地识别趋势、模式和异常。

创建时序视觉对象

Important

确保数据包含时间戳列和至少一个数值列，以可视化随时间推移的趋势。

若要在Azure 数据资源管理器仪表板中创建和配置时序视觉对象，请执行以下操作：

在顶部菜单中，选择“查看”并切换到“编辑”模式。
选择要自定义的视觉对象的 “编辑” 图标。

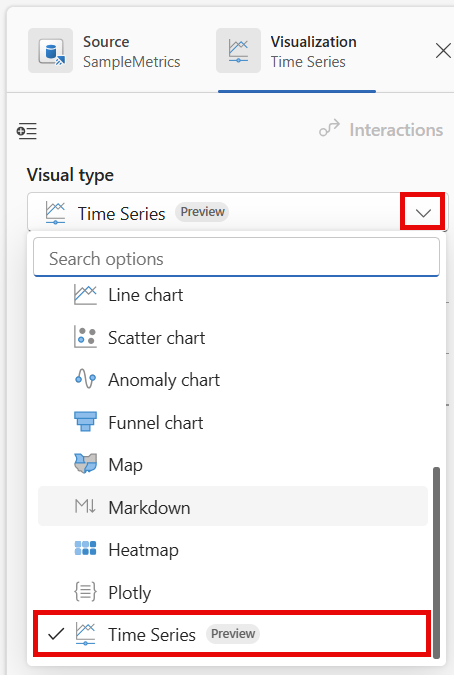

在 “视觉对象格式 ”窗格中，打开 视觉对象类型 并选择 “时序”。

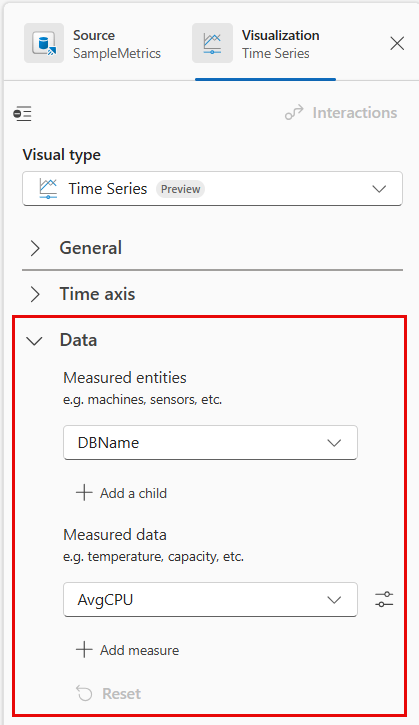

在 “数据 ”部分中，配置以下属性：
- 时间列（X 轴）：选择表示水平轴上的时间间隔的时间戳列。
- 测量数据（Y 轴）：选择要随时间推移在垂直轴上绘制的一个或多个数值字段。
- 实体和度量值（可选）：选择分类字段，将数据分组到多个序列中。
通过配置以下属性进一步自定义图表：
- Y 轴缩放：
  - 全球（跨图表共享缩放）
  - 分开（每个图表使用独立刻度）
  - 自适应（降低离群值的影响）
- 颜色： 从调色板或按系列分配颜色。
- 轴刻度： 在不同数据分布的线性和对数刻度之间进行切换。
- 缩放行为： 启用平移和缩放进行交互式浏览。
选择 “完成 ”以保存设置并返回到仪表板。
在仪表板上的视觉对象中，可以与时序视觉对象交互以浏览数据：
- 使用 “实体和度量值 ”面板控制显示的数据：
  - 按名称搜索特定系列。
  - 展开或折叠实体层次结构中的组。
  - 选中或清除复选框以显示或隐藏系列。
  - 重新排序序列以控制显示和图例顺序。
  此选择不会修改基础查询。

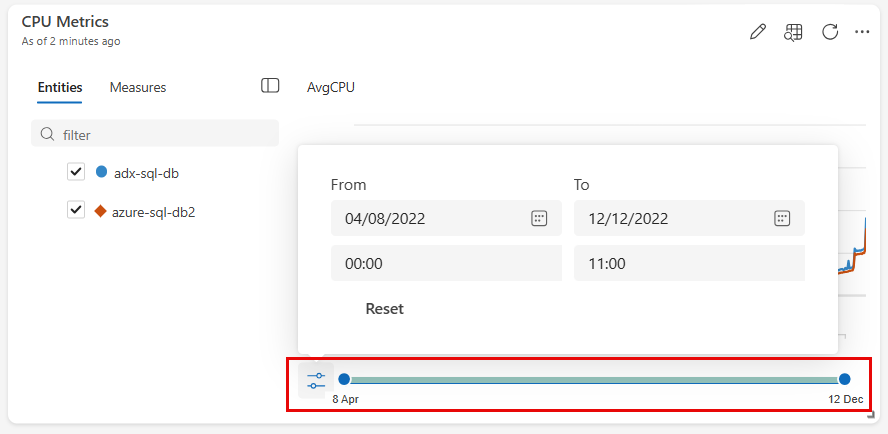

- 使用时间线控件调整时间范围：
  - 拖动时间滑块以放大或缩小特定间隔。
  - 输入开始时间和结束时间以定义精确的范围。
  显示多个度量值后，所有图表将保持同步到所选时间范围。
