设置 VNet 的网络映射和 IP 寻址

本文介绍如何映射不同 Azure 区域中的两个 Azure 虚拟网络 (VNet) 实例,以及如何设置网络之间的 IP 寻址。 启用复制时,网络映射为基于源网络的目标网络选择提供了默认行为。

必备条件

在映射网络之前,应在源和目标 Azure 区域中创建 Azure VNet

手动设置网络映射(可选)

按如下所述映射网络:

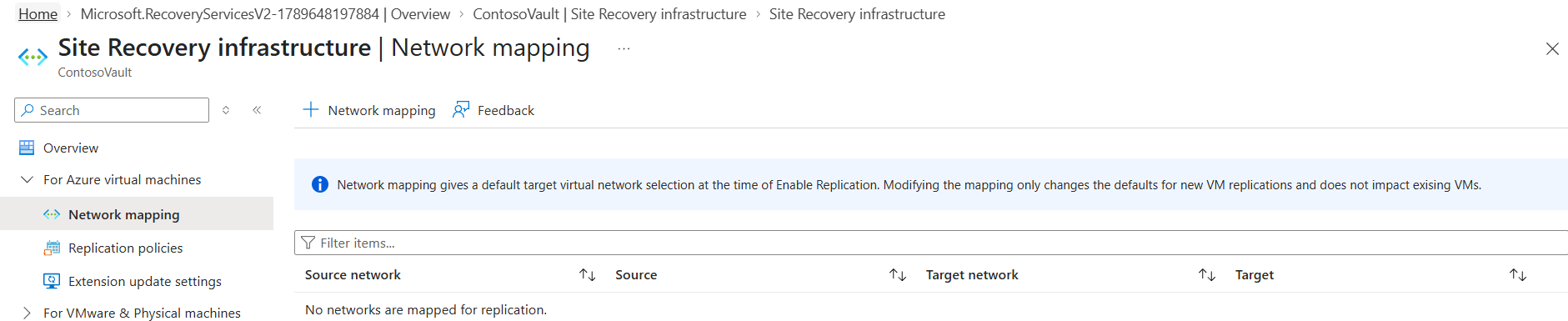

  1. 在“Site Recovery 基础结构”中,单击“+网络映射”。

    Screenshot of Create a network mapping.

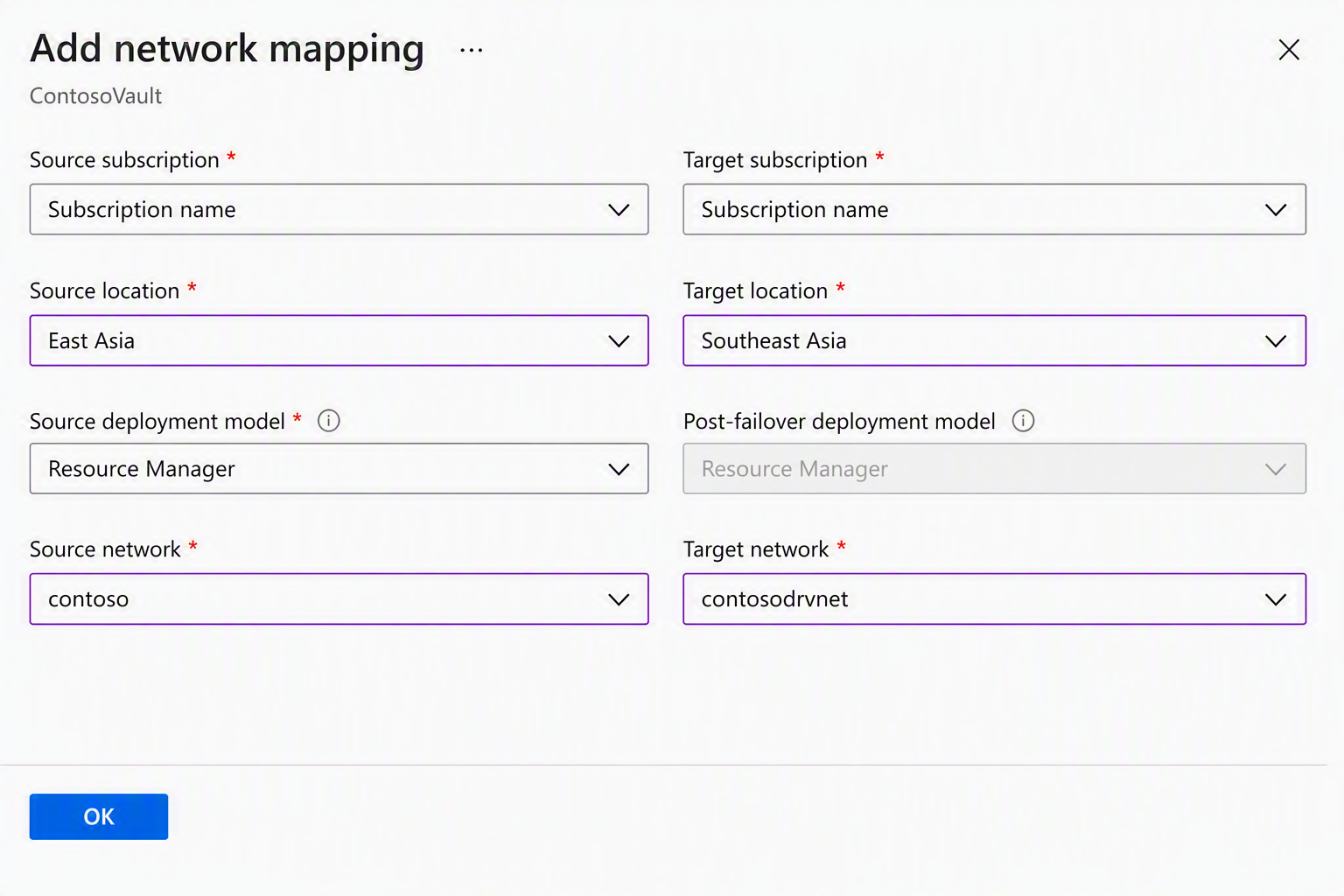

  2. 在“添加网络映射”中,选择源和目标位置。 在本示例中,源 VM 在“中国东部”区域运行,将复制到“中国北部”区域。

    Select source and target

    Screenshot of Select source and target.

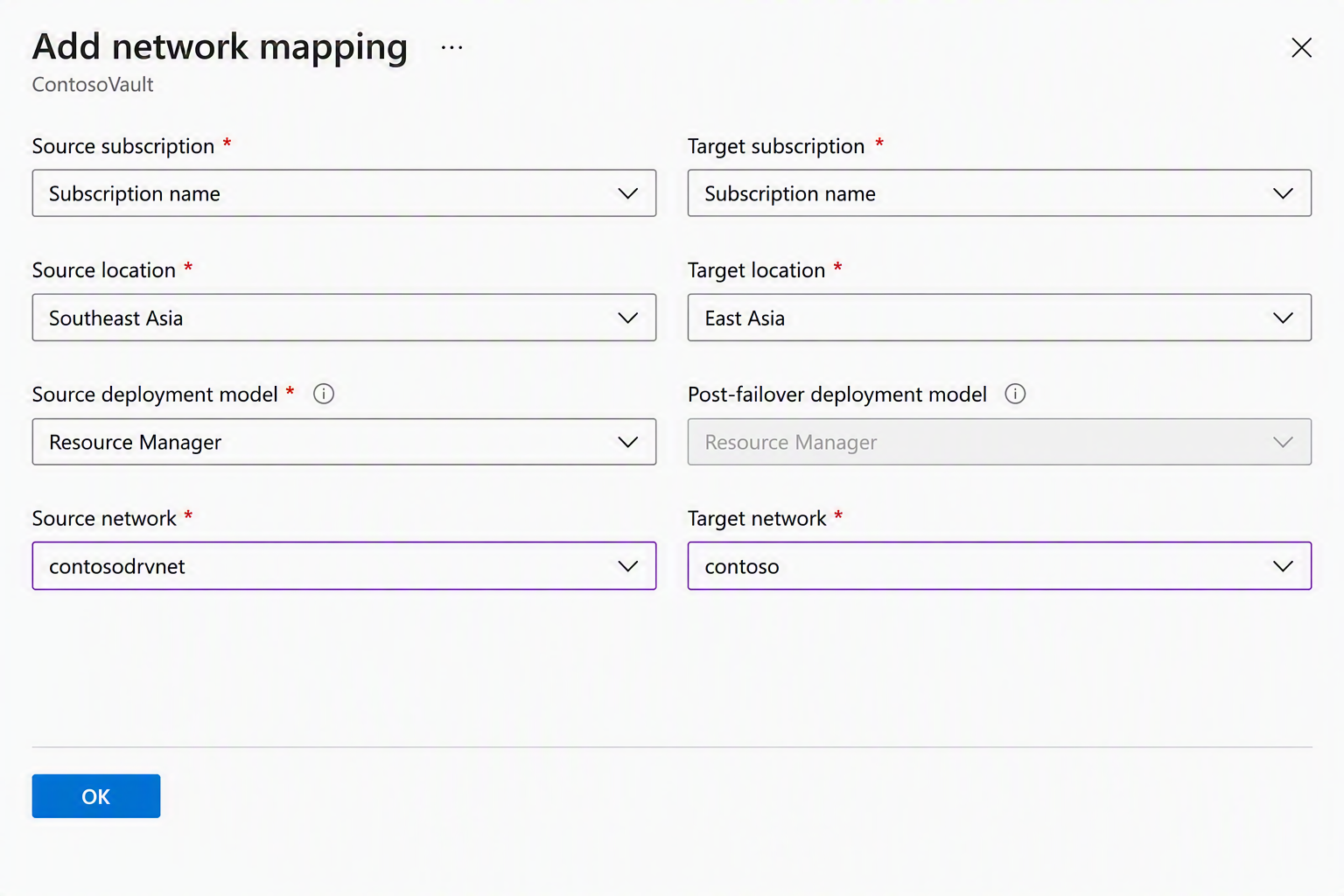

  3. 现在,创建反方向的网络映射。 在本示例中,源现在是“中国北部”,目标是“中国东部”。

    Screenshot of Add network mapping pane - Select source and target locations for the target network.

启用复制时映射网络

如果在为 Azure VM 配置灾难恢复之前尚未准备好网络映射,可以在设置和启用复制时指定目标网络。 执行此操作时会发生以下情况:

  • Site Recovery 根据选择的目标,自动创建从源到目标区域以及从目标到源区域的网络映射。
  • 默认情况下,Site Recovery 会在目标区域中创建与源网络相同的网络。 Site Recovery 将 -asr 作为后缀添加到目标网络的名称。 可以自定义目标网络。 例如,如果源网络名称为 contoso-vnet,则目标网络名为 contoso-vnet-asr

因此,如果源网络名称为“contoso-vnet”,则目标网络名称将为“contoso-vnet-asr”。 源网络的名称不会由 ASR 编辑。

  • 如果已经对源网络进行了网络映射,则在为更多 VM 启用复制时,映射的目标网络将始终是默认值。 可以通过从下拉列表中选择其他可用选项来选择更改目标虚拟网络。
  • 若要更改用于新复制的默认目标虚拟网络,需要修改现有网络映射。
  • 若要修改从区域 A 到区域 B 的网络映射,请确保首先删除从区域 B 到区域 A 的网络映射。在删除反向映射后,修改从区域 A 到区域 B 的网络映射,然后创建相关的反向映射。

注意

  • 修改网络映射仅会更改新 VM 复制的默认值, 它不会影响现有复制的目标虚拟网络选择。
  • 若要修改现有复制的目标网络,请转到复制项的“网络”设置。

指定子网

根据源 VM 子网的名称选择目标 VM 的子网。

  • 如果可在目标网络中找到与源 VM 子网同名的子网,则为目标 VM 设置该子网。

  • 如果目标网络中没有同名的子网,则按字母顺序设置第一个子网作为目标子网。

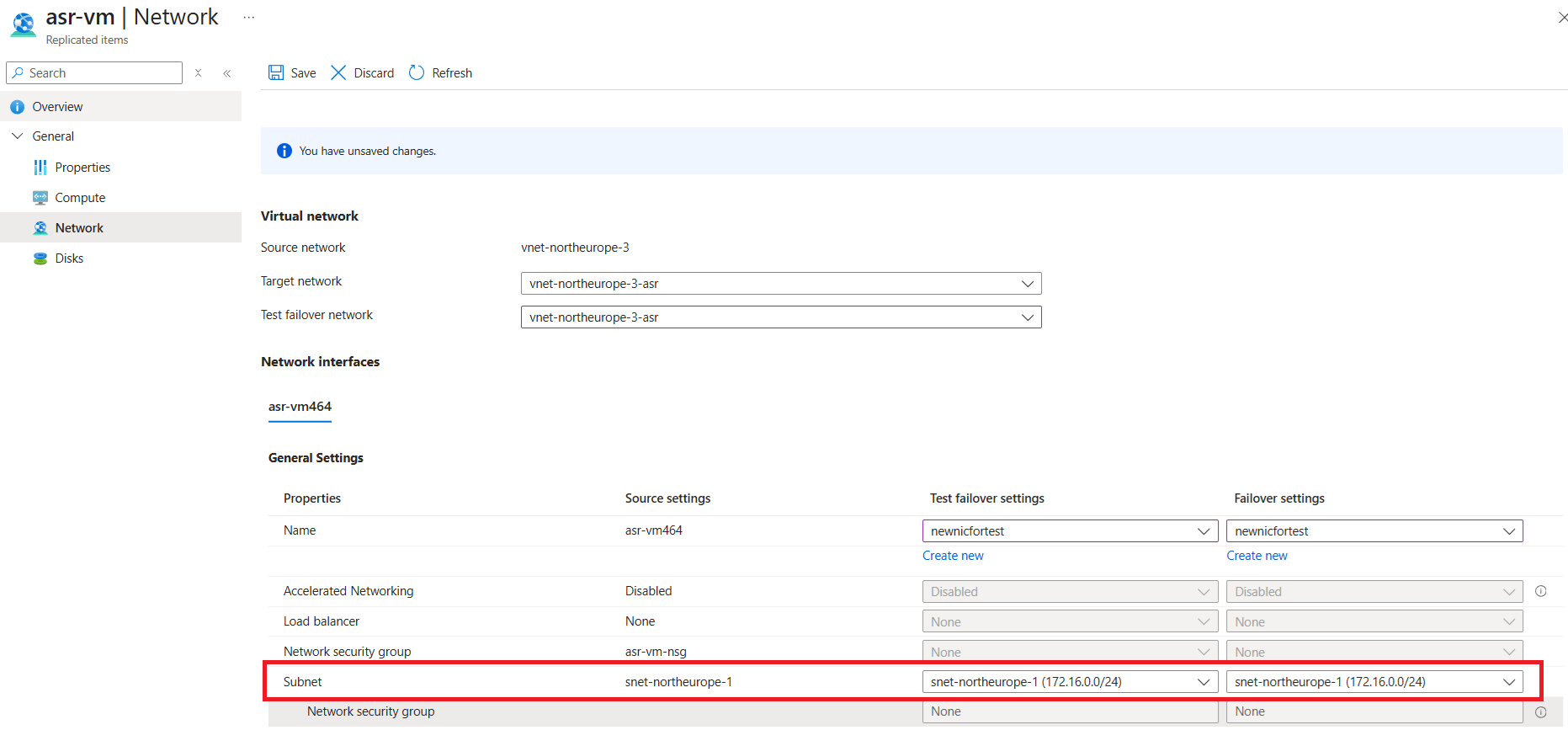

  • 可以在 VM 的“网络”设置中修改目标子网。

    Network compute properties window

设置目标 VM 的 IP 寻址

目标虚拟机上每个 NIC 的 IP 地址配置如下:

  • DHCP:如果源 VM 的 NIC 使用 DHCP,则目标 VM 的 NIC 也设置为使用 DHCP。
  • 静态 IP 地址:如果源 VM 的 NIC 使用静态 IP 地址,则目标 VM NIC 也使用静态 IP 地址。

同样,辅助 IP 配置也是如此。

故障转移期间的 IP 地址分配

注意

以下方法用于将 IP 地址分配给目标 VM,而不考虑 NIC 设置。

源和目标子网 详细信息
地址空间相同 源 VM NIC 的 IP 地址设置为目标 VM NIC IP 地址。

如果该地址不可用,则将下一个可用 IP 地址设置为目标。
地址空间不同 目标子网中下一个可用的 IP 地址设置为目标 VM NIC 地址。

测试故障转移期间的 IP 地址分配

目标网络 详细信息
目标网络是故障转移 VNet - 目标 IP 地址将是静态的,使用相同的 IP 地址。

- 如果已分配相同的 IP 地址,则 IP 地址是子网范围末尾的下一个可用 IP 地址。 例如:如果源 IP 地址是 10.0.0.19,故障转移网络使用范围 10.0.0.0/24,则分配给目标 VM 的下一个 IP 地址是 10.0.0.254。
目标网络不是故障转移 VNet - 仅当目标 IP 地址在目标虚拟网络中可用时,它才会是具有相同 IP 地址的静态 IP 地址。

- 如果已分配相同的 IP 地址,则 IP 地址是子网范围末尾的下一个可用 IP 地址。

例如:如果源静态 IP 地址是 10.0.0.19,故障转移在范围为 10.0.0.0/24 的非故障转移网络中发生,则目标静态 IP 地址将是 10.0.0.19(如果该地址不可用,则是 10.0.0.254)。
  • 故障转移 VNet 是设置灾难恢复时选择的目标网络。
  • 我们建议始终使用非生产网络进行测试故障转移。
  • 可以在 VM 的“网络”设置中修改目标 IP 地址。
