HTTPS加速

  • 项目

HTTPS加速说明

  • 支持泛域名的HTTPS加速。
  • 支持的加速类型为标准版和标准版Plus的CDN加速类型，如网页加速，下载加速，点播加速，图片处理加速和直播加速。
  • 支持用户选择回源协议类型， 如HTTP回源，HTTPS回源，或者协议跟随。
  • 支持将HTTP请求强制跳转成HTTPS请求。
  • 支持中国区域加速，海外加速（或全球加速）。
  • 开启HTTPS后，用户无法禁用。

证书使用前提条件

  • 用户将HTTPS证书托管在Azure KeyVault（密钥保管库）中，Azure CDN需要用户创建Azure Active Directory（简称AAD）应用，并通过AAD应用来获取访问密钥保管库中的HTTPS证书。请参考配置密钥保管库进行密钥保管库可配置，并保存以下信息，用于配置密钥保管库。

    • 密钥保管库的DNS名称
    • Azure Active Directory 应用程序（客户端）ID
    • Azure Active Directory 应用程序（客户端）密码

  • 目前用户可通过两种方式进行配置密钥保管库：

    1. 使用Azure CDN提供的PowerShell脚本配置密钥保管库
    2. 在Azure portal手动配置密钥保管库

  • 进入CDN管理门户，在证书管理页面，进行密钥保管库配置，步骤如下：

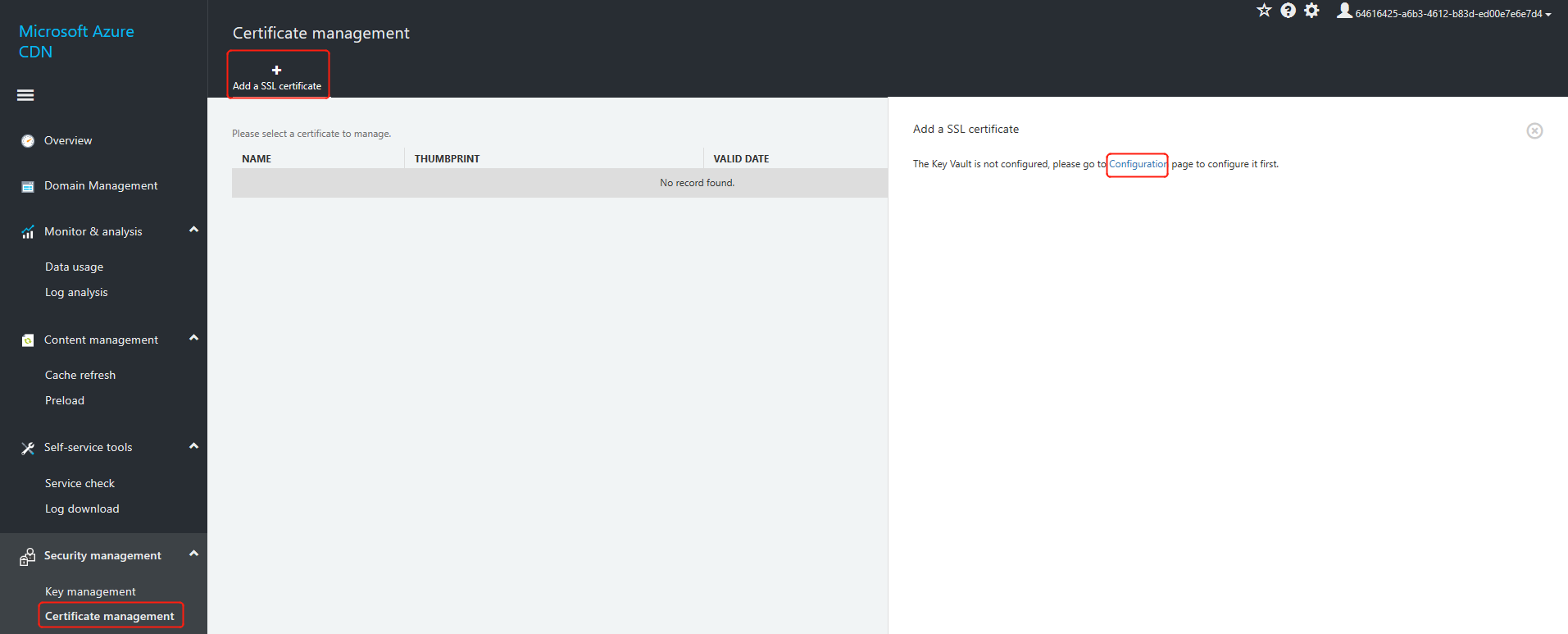

    a. 点击“添加一张SSL证书”，点击“配置”，进入到配置管理页面。

    Add SSL Certificate

    b. 根据配置密钥保管库时保存的以下信息，填写到密钥保管库配置界面，点击“保存”。

    • 密钥保管库DNS名称
    • Azure Active Directory 应用程序（客户端）ID
    • Azure Active Directory 应用程序（客户端）密码

    Config Key Vault

    c. 保存成功后，可以点击“证书管理”，返回到证书管理页面进行操作。

证书说明

  • 用户自有证书的HTTPS加速是基于SNI技术实现的，SNI证书允许多个HTTPS客户共享同一个IP地址。

    重要

    SNI证书不支持Windwos XP系统下所有的IE版本，浏览器会提示不受信任。

  • 开启HTTPS加速后，需要上传加速域名的证书和私钥，证书和域名、证书和私钥需要匹配，否则会校验出错。

    重要

    证书有效期少于45天，不支持证书和域名绑定；证书有效期少于60天，不支持上传。

  • 支持看证书信息，但不支持证书下载，也不支持秘钥查看，请保管好证书相关信息。

  • 支持证书链。证书链的单个PEM文件需按以下顺序包含多个证书： 公共证书， 中间证书， 根证书。各证书分别以-----BEGIN CERTIFICATE-----，-----END CERTIFICATE----- 开头结尾。

证书格式说明

  • 通过Azure密钥保管库直接上传的证书为PFX格式

  • 通过Azure CDN管理界面上传的证书格式为PEM格式，暂不支持其他格式的证书，需将其他格式的证书转换成PEM格式，可以通过openssl工具进行转换。请参考下文“常见证书格式转换”。

  • 证书以 -----BEGIN CERTIFICATE-----，-----END CERTIFICATE----- 开头结尾。

  • 秘钥目前支持PKCS1和PKCS8编码格式，PKCS1编码的私钥格式为 -----BEGIN RSA PRIVATE KEY-----开始，并以 -----END RSA PRIVATE KEY-----结束；PKCS8编码的私钥是以 -----BEGIN PRIVATE KEY-----，-----END PRIVATE KEY----- 开头结尾。

    重要

    可以使用openssl工具对秘钥编码格式进行转换，例如：

    openssl.exe pkcs8 -topk8 -inform PEM -outform PEM -in yourkeyfile.key -out yourconverted.key -nocrypt

常见证书格式转换

DER格式转换为PEM

  • 证书转换

    openssl x509 -in cert.der -inform DER -out cert.pem -outform PEM

  • 私钥转换

    openssl rsa -in privagekey.der -inform DER -out privatekey.pem -outform PEM

自助式启用HTTPS加速步骤

当密钥保管库配置好后，需要在Azure CDN管理界面启用HTTPS服务，上传PEM格式证书，或者使用密钥保管库中已存在的证书。

可以为所有符合条件的CDN域名开启自有证书的HTTPS加速（付费账号下所有的标准版加速类型的CDN域名）。

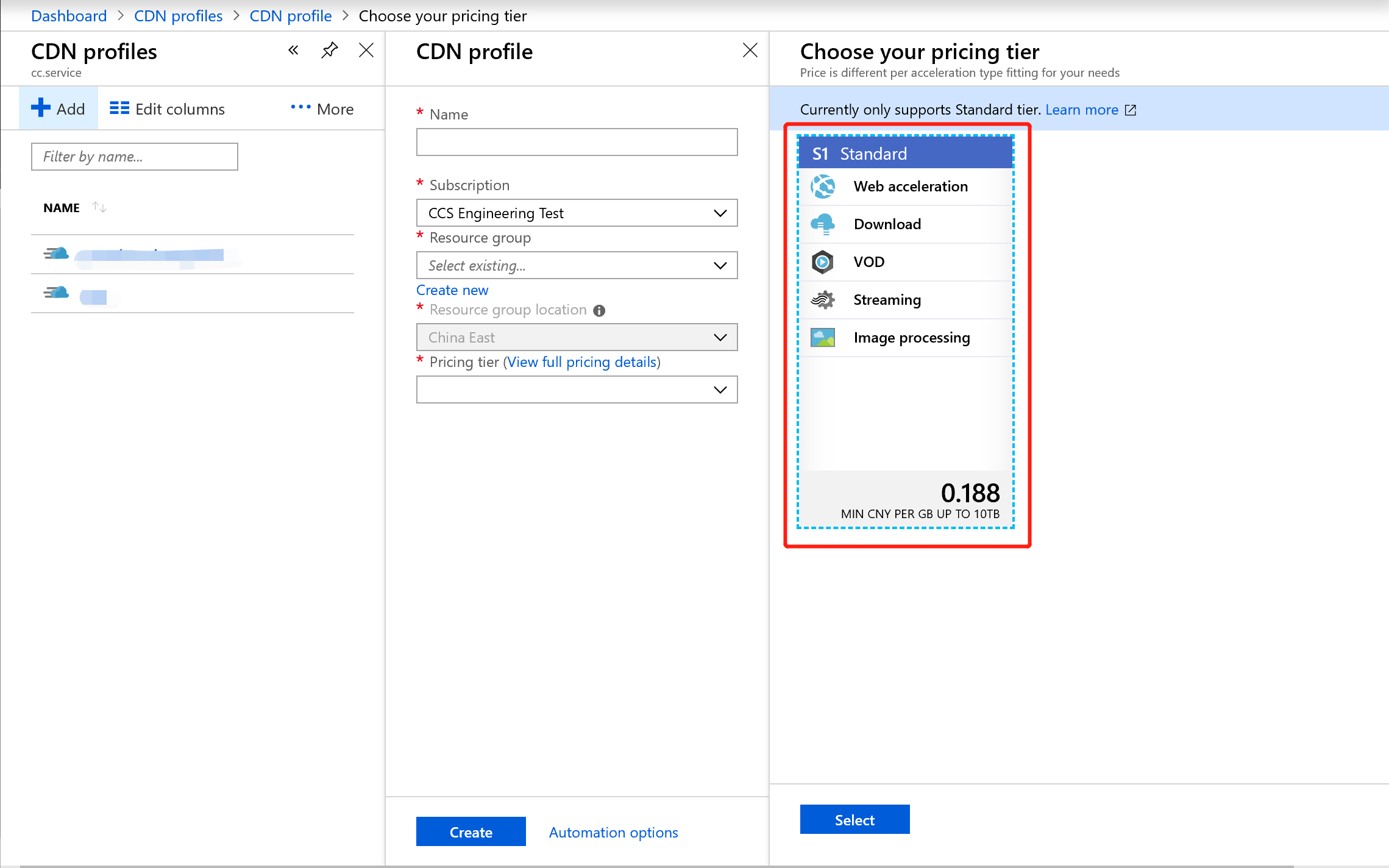

  • 如果需要在“Azure门户”中新建CDN Profile和终结点，并且启用自有证书的HTTPS加速，Pricing Tier请选择“S1 Standard”。

    • "S1 Standard"即标准版CDN，支持静态内容加速，包括网页加速，下载加速，点播加速，图像处理。
    • "P1 Standard Plus"是标准版Plus，指直播加速。

    Pricing Tier Details

  1. 点击Manage进入Azure CDN管理门户。

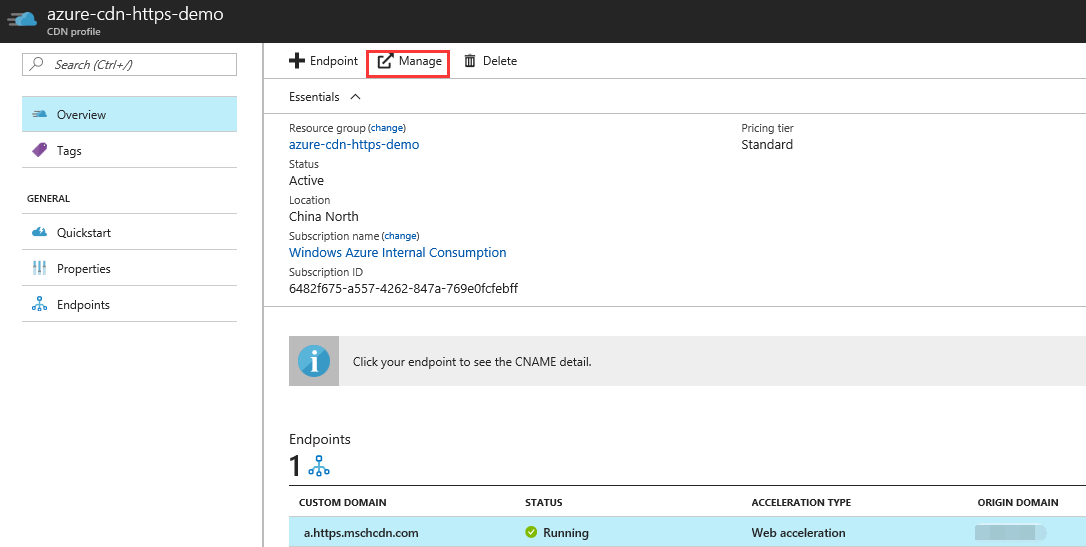

    Azure门户中的CDN profile界面：

    Azure CDN Profile

    Azure CDN管理门户界面：

    Azure CDN Mangement Portal

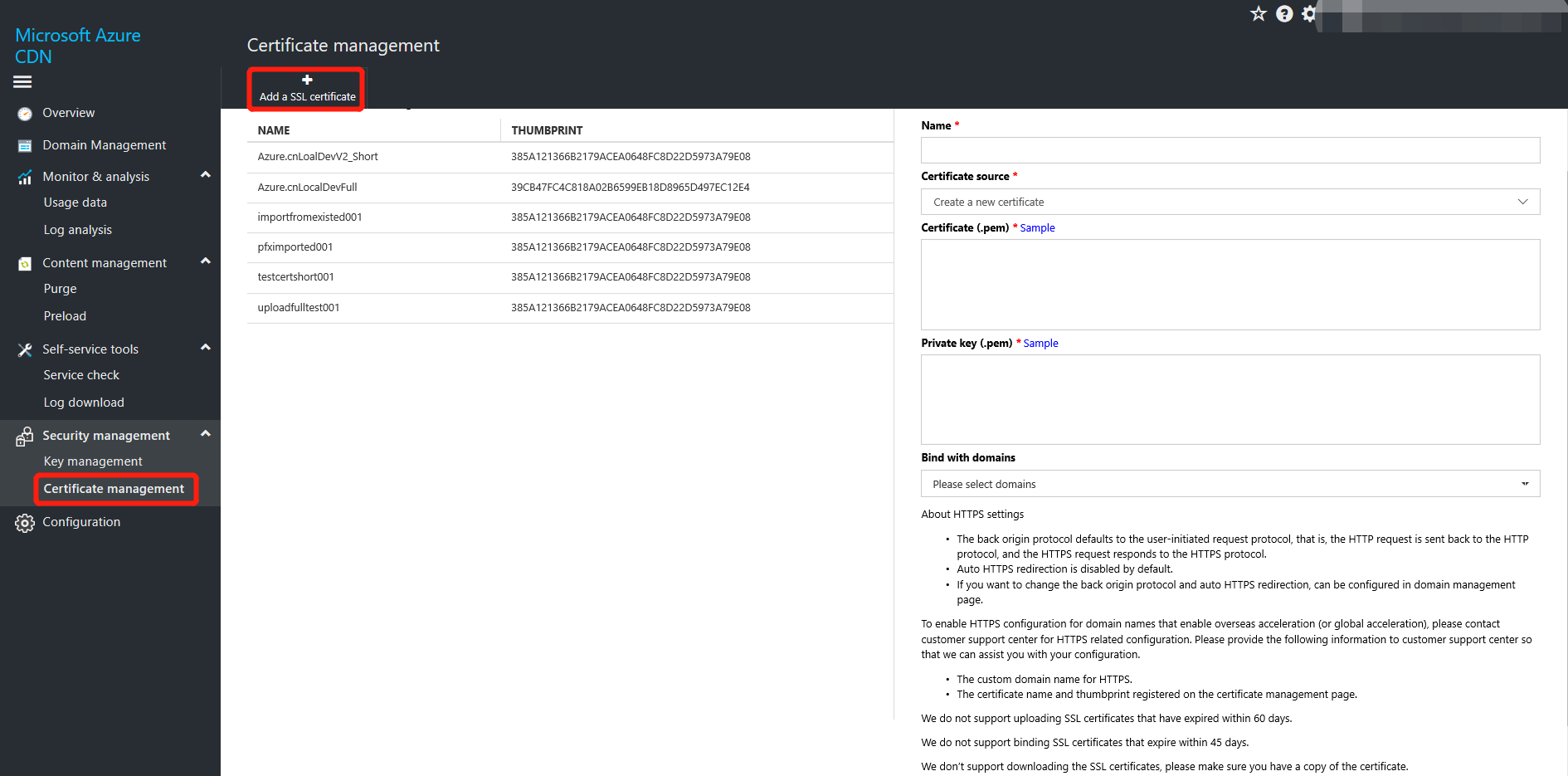

  2. 上传证书：点击证书管理，点击“添加一张SSL证书”。

    备注

    如果您尚未配置密钥保管库用于存储证书信息，请参考配置密钥保管库进行密钥保管库配置。

    在证书管理界面，请直接输入证书名称，便于分辨证书。上传需要启用HTTPS服务的域名证书，注意证书必须是PEM格式，密钥目前只支持RSA PKCS8编码格式。具体证书格式转换请参考上文的“证书说明”。

    重要

    证书上传后，需要到“证书管理”界面或"域名管理"界面，将证书和域名进行绑定，证书才会进行部署。证书有效期少于60天，不支持上传。

    Upload Certificate

  • 如果您已配置密钥保管库用于存储证书信息，请直接上传证书。

    重要

    证书有效期少于45天，不支持证书和域名绑定；

    用户可以通过以下3种方式之一，进行证书和域名的绑定：

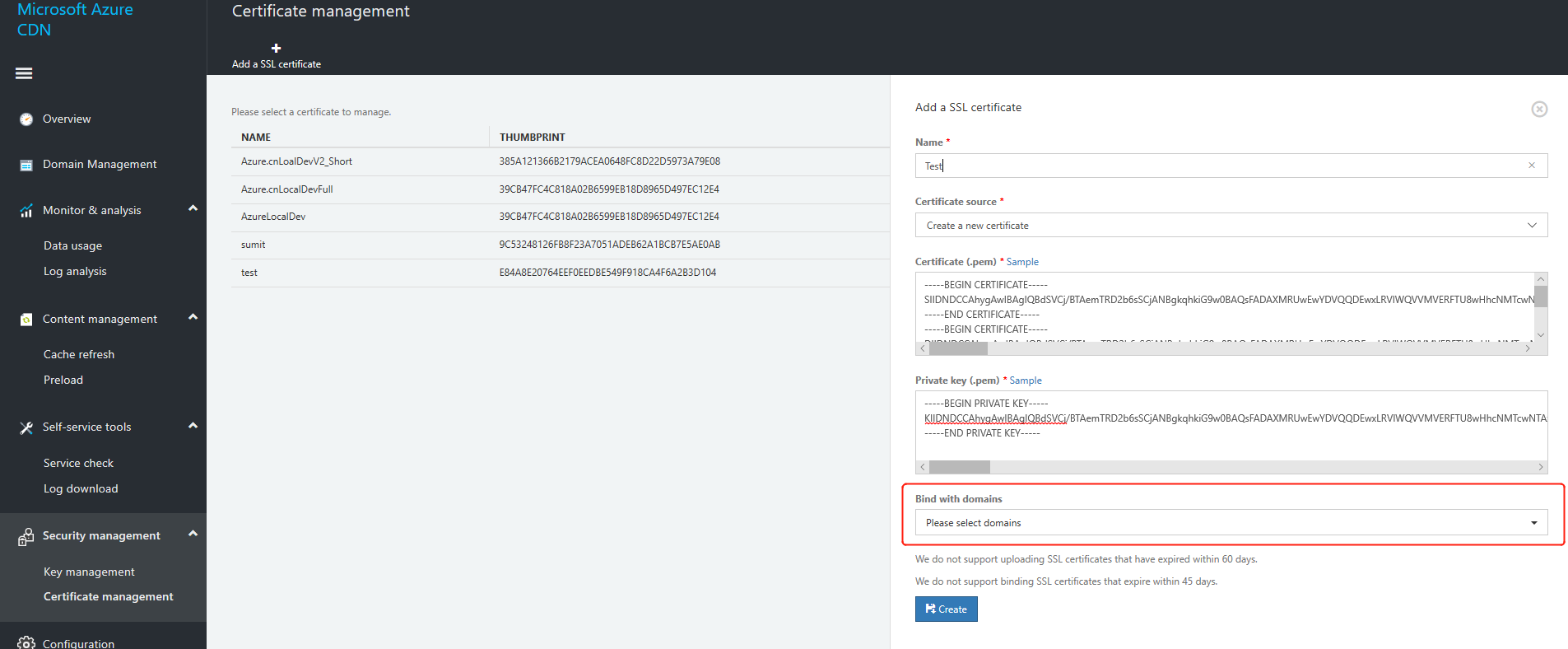

    1. 可以直接在证书管理处上传证书时选择要绑定的域名；

      Certificate Management

    2. 也可以上传证书后，在证书管理页面，选择证书，点击“编辑绑定”-> “添加绑定域名”；

      Binding Certificate1 Binding Certificate2

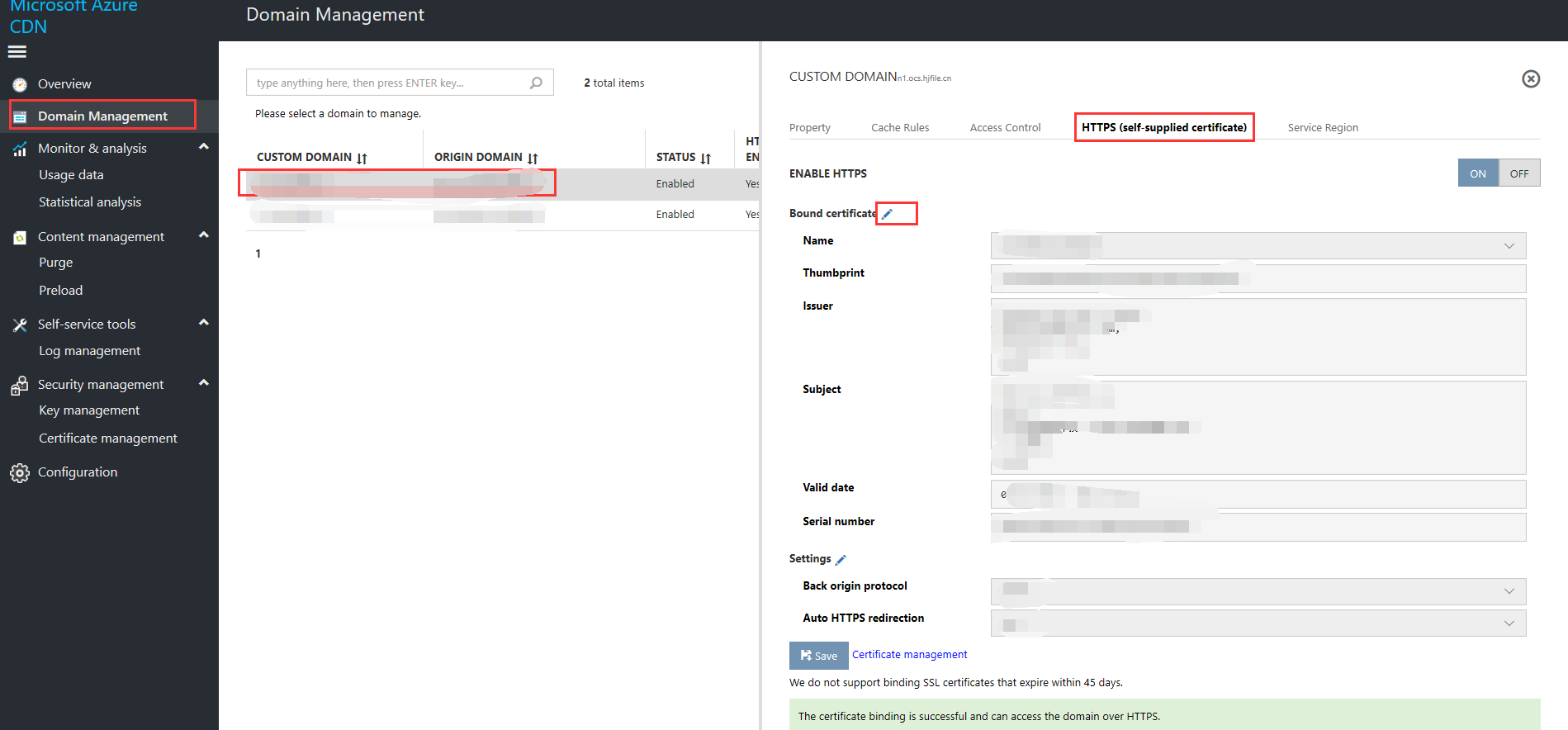

    3. 或者点击域名管理，选择需要启用HTTPS服务的域名，在右侧界面选择“HTTPS（客户提供证书）”，点击“启用”绑定一张证书，从上传证书下拉列表框中选择已上传的证书，点击确定。如果没有符合的证书，点击证书管理，参考步骤2上传证书。

      Domain Management

  1. 证书部署：绑定域名后，系统会提示“证书正在部署中，生效时间一般为2-4小时，如果超过24小时部署仍未完成，请联系工作人员。 Deplyo Certificate

  2. 可以设置回源方式, 强制跳转HTTPS 以及 HTTP2，点击保存。

    Https setting1 Https setting2

  3. 域名绑定成功后，系统会提示“证书绑定成功，可以通过HTTPS访问该加速域名”，并看到证书详情。同时该域名的“HTTPS状态（客户提供证书）”变为”活动“。

    • 点击该域名，可以查看证书信息。 Certificate details1

    • 域名“HTTPS状态（客户提供证书）”变为“活动”。 Https Status

    • “证书管理”处，该证书绑定域名数也会变化。 Https Domain

  4. 查看证书详情：点击证书管理处任一证书，查看证书详情，和所绑定域名信息。

    Certificate details2

  5. 查看是否生效：通过HTTPS访问域名，可以看到带小锁的标志，点击查看是否证书已经部署完成。

    Certificate deployment status

更换证书和删除证书

删除证书

删除证书需在证书管理处进行删除。选中需要删除的证书，在右边的窗口中点击删除。

Delete certificate

重要

已有域名绑定的证书，需要将证书和域名解绑，然后才能删除证书，否则会出现需要将证书删除的弹框。可以通过为域名更换证书，或者直接将域名删除的方式。更换证书请参考更换证书部分。

Replace certificate1

更换证书

如果证书即将过期或者证书已经过期，可以上传新的有效证书，并到域名管理处对相应域名进行更换证书操作。

  • 选中需更换证书的域名，HTTPS（客户提供证书），更换证书： Replace certificate2

  • 选择需要更换的证书，可以设置回源方式, 强制跳转HTTPS 以及HTTP2, 点击保存。 Https setting1 Https setting2

  • 重复自助式启用HTTPS加速步骤中的4,5,6,7步骤。

证书自动更替

Azure CDN 平台通过与Azure Key Vault的整合来实现证书自动更替。当已托管至Azure Key Vault的HTTPS证书有了更新, Azure CDN会自动从Azure Key Vault获取新的证书并下发至CDN平台， 依此简化了您当HTTPS证书更新时需要在CDN平台上传新证书的步骤。

当以下前提条件都满足时方可成功启用“证书自动更替”：

  1. 参考 证书使用前提条件 完成密钥保管库及CDN 证书管理配置
  2. 仅适用于Azure Key Vault已有证书。 通过Azure CDN 平台直接上传的证书无法启用此功能。
  3. 请确保新版证书满足以下条件方能安全下放至CDN平台，不符合要求的证书将无法即时更新导致自动更新失效：
    1. 证书链信息完整，确保Chain Oder正确
    2. 非自签名证书
    3. Subject Alternative Name(SAN) 必须包含需要支持的域名
    4. 使用RSA密钥， EC格式不支持
  4. 授权Microsoft.AzureFrontDoor-Cdn(621bd413-f6cc-4be5-b3fe-a82c12af6629) 使用您的Azure Key Vault.
    1. 在您所在租户Azure Active Directory (Azure AD)中注册应用ID 621bd413-f6cc-4be5-b3fe-a82c12af6629.
    2. 选择“添加新策略”或“创建”以创建新的访问策略
    3. 在“机密权限” 中，选择 Get & List 以允许 CDN 检索证书
    4. 在“证书权限” 中，选择 Get & List 以允许 CDN 检索证书
    5. 在“选择主体”中，搜索“621bd413-f6cc-4be5-b3fe-a82c12af6629”，并选择“Microsoft.AzureFrontDoor-Cdn”。 选择“下一页”
    6. 在“应用程序”中，选择“下一步”
    7. 在“查看 + 创建”中，选择“创建”

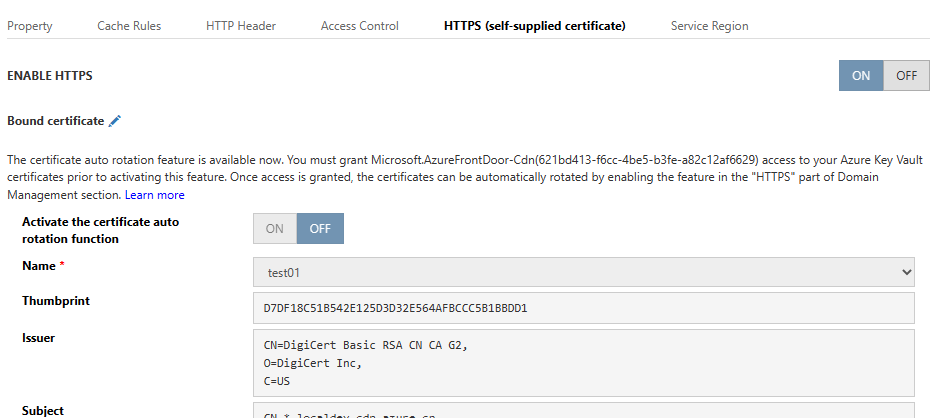

进入 域名管理 界面，选择需要修改的自定义域名， HTTPS(客户提供证书) 点击启用或关闭 启用证书自动更替功能

Enable Cert Rotate

重要

当多个域名共享一张证书时，功能仅在已启用的相关域名生效

证书自动更替启用后，Keyvault 更新后的证书应予12小时内进行部署。 如发现证书在合规的情况下没有在12小时内部署成功，请联系技术服务。

启用证书自动更替后 证书管理 指纹信息也会有相应的更新：

Cert Management

名称: 自定义证书名称

指纹: 一个证书名可以有一个或多个指纹名称。 在证书更新时会产生两个版本的证书，对应的会有两个指纹。

域名: 与该证书名称，指纹对应的域名. 可通过点击获取详细信息查看证书指纹于相对应的域名。

Azure AD注册 Azure CDN 应用ID

使用 Azure PowerShell 或 Azure CLI 将 Azure CDN 服务主体注册为 Azure Active Directory (Azure AD) 中的应用。在您所在租户Azure Active Directory (Azure AD)中注册应用ID 621bd413-f6cc-4be5-b3fe-a82c12af6629.

[!备注]

  • 此操作需要 Azure AD 中的全局管理员角色权限。 每个 Azure AD 租户只需执行一次注册。以下命令作为全局管理员添加Azure AD权限的参考：
  • Connect-AzureAD -TenantID {yourTenantId} -AzureEnvironmentName AzureChinaCloud
  • $ role = Get-AzureADDirectoryRole | Where-Object {$_.displayName -eq 'Global Administrator'}
  • 应用程序 ID 由 Azure 专门为 Azure CDN 分配。
  • 除非定义了其他范围，否则分配的角色仅用于所选订阅。
Azure PowerShell

  1. 根据需要在本地计算机上的 PowerShell 中安装 Azure PowerShell

  2. 在 PowerShell 中运行以下命令：

    New-AzADServicePrincipal -ApplicationId "621bd413-f6cc-4be5-b3fe-a82c12af6629"
Azure CLI

  1. 如果需要，可在本地计算机上安装 Azure CLI

  2. 在 CLI 中运行以下命令：

    az ad sp create --id 621bd413-f6cc-4be5-b3fe-a82c12af6629

加速区域 全球加速

启用海外加速或全球加速

选择"加速区域"，启用海外或者启用全球加速(全球加速包括中国和海外加速),点击保存 Acceleration

重要

启用海外加速后，大概需要1个小时生效。

查看海外加速是否已经生效

在域名管理中查看列表,加速类型是否已经包含海外加速 Acceleration details

查看海外计费方式

在Overview页面中查看计费方式，是否已经包含海外加速 Acceleration charging details

配置密钥保管库

您可以使用以下两种方式创建密钥保管库和Azure Active Directory应用注册。

  • 使用Azure CDN提供的PowerShell脚本，适用于Windows用户。

  • 在Azure站点手动创建，适用于所有用户。

    请注意保存以下信息：

    • 密钥保管库DNS名称
    • Azure Active Directory应用程序（客户端）ID
    • Azure Active Directory应用程序（客户端）密码

1. 使用AzureCDN提供的PowerShell脚本配置密钥保管库

  1. 从GitHub下载所有文件到本地某个目录下，比如C:\Download

  2. 可以以管理员权限选择如下任意一种方式运行所需的脚本：

    • 运行"OneClick_SetupKeyVault.cmd"文件：建议的方式。使用默认参数一键完成配置。
    • 运行"OneClick_SetupKeyVault.ps1"文件：有特殊需要的用户使用。可以指定Azure订阅号、资源组、密钥保管库名和AAD应用程序名来完成配置。

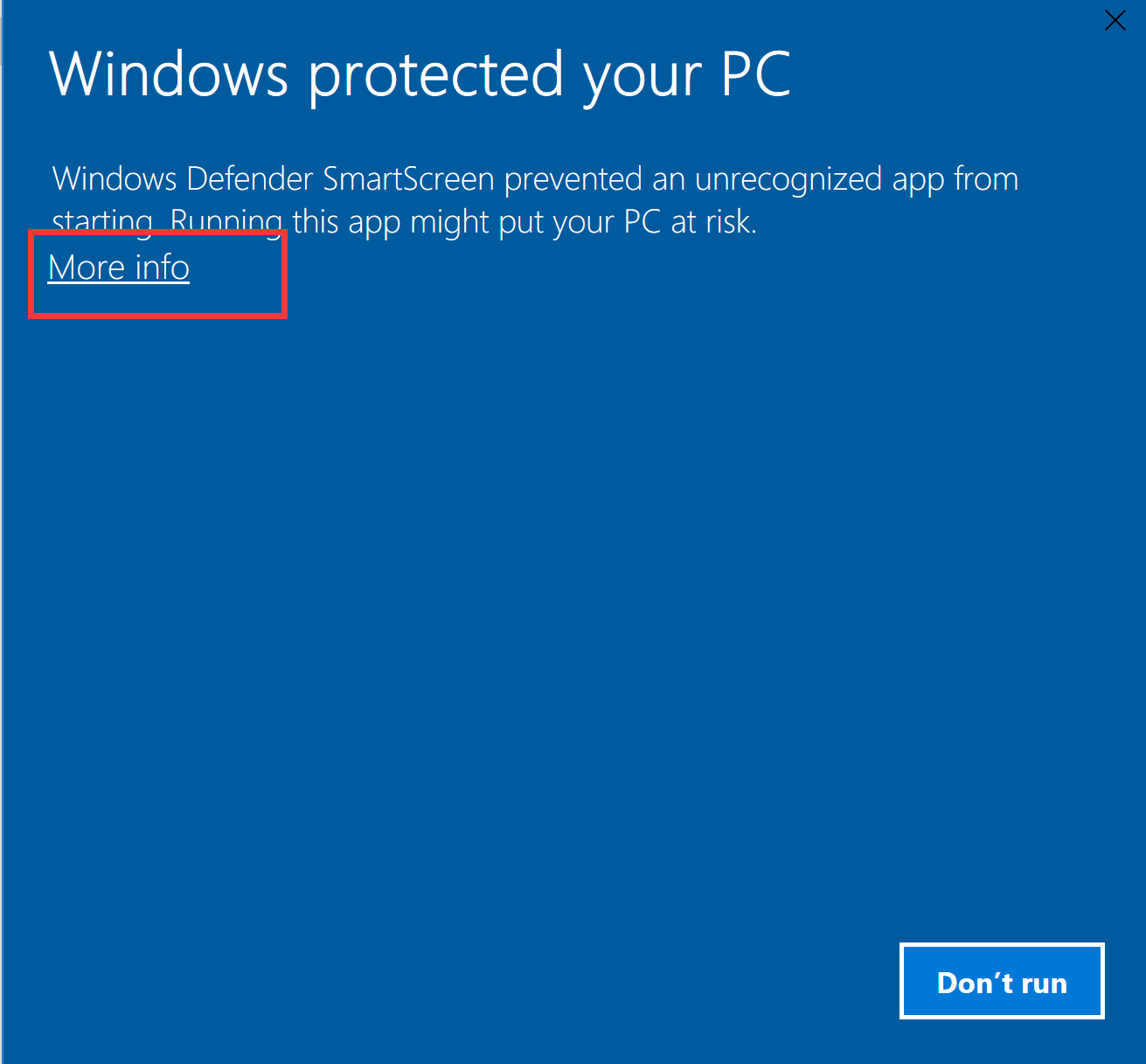

  3. 如果电脑出现以下信息，请点击"更多信息"，点击运行（Run Anyway）。

    Run script1

  4. 请按照提示来确认运行脚本

    Confirm run1

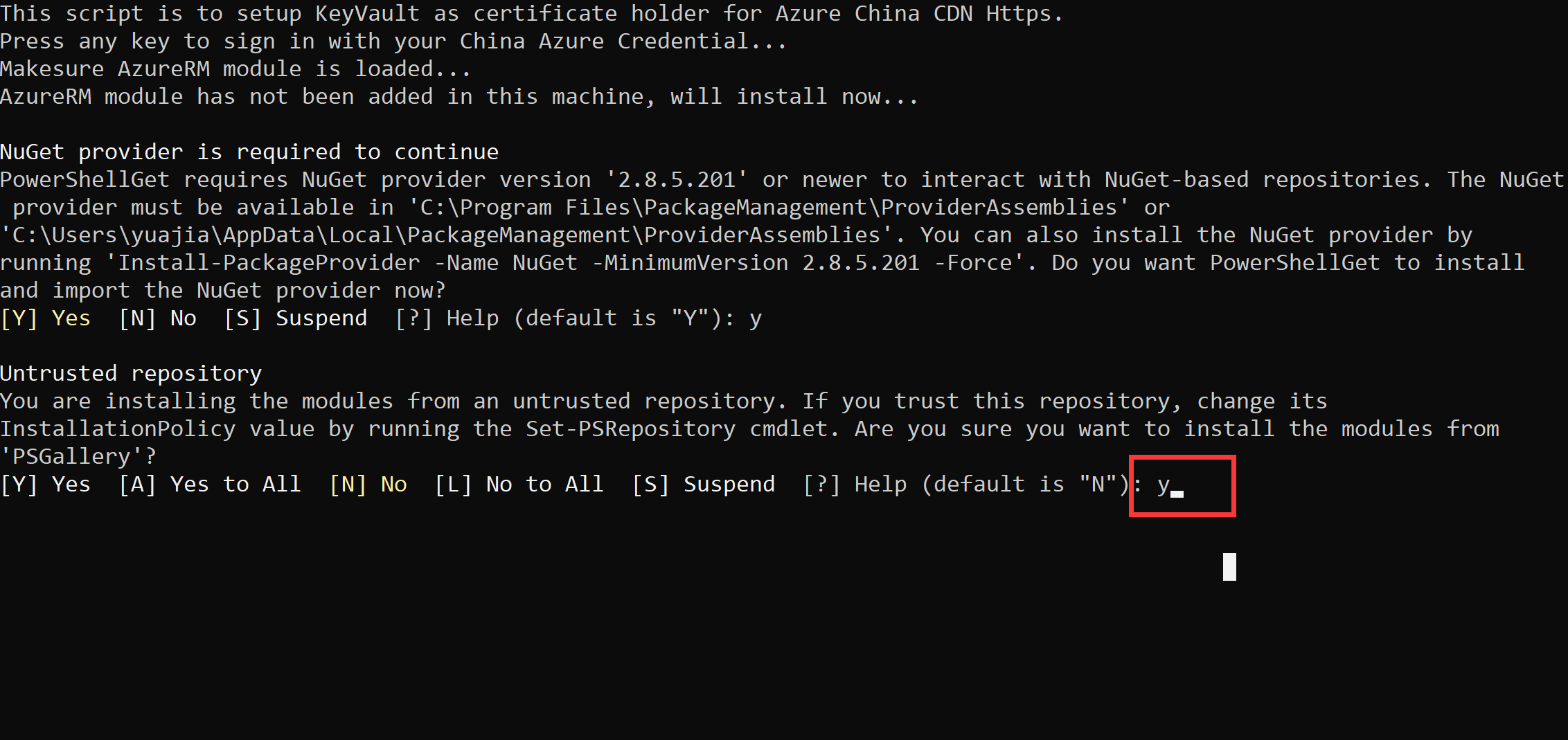

  5. 若相应的运行时没安装，请按照以下步骤安装运行时库： a. 输入Y，允许安装运行脚本需要的运行时库。

    Confirm run2

    b. 请输入Y，同样是允许安装运行脚本需要的运行时库。

    Confirm run3

    c. 正在安装运行脚本需要的运行时（runtime)库，大概等待5-10分钟。

    Run script2

  6. 安装运行时库完成，请在弹出的对话框中输入Azure账号和密码，点击确定。

    Run script3

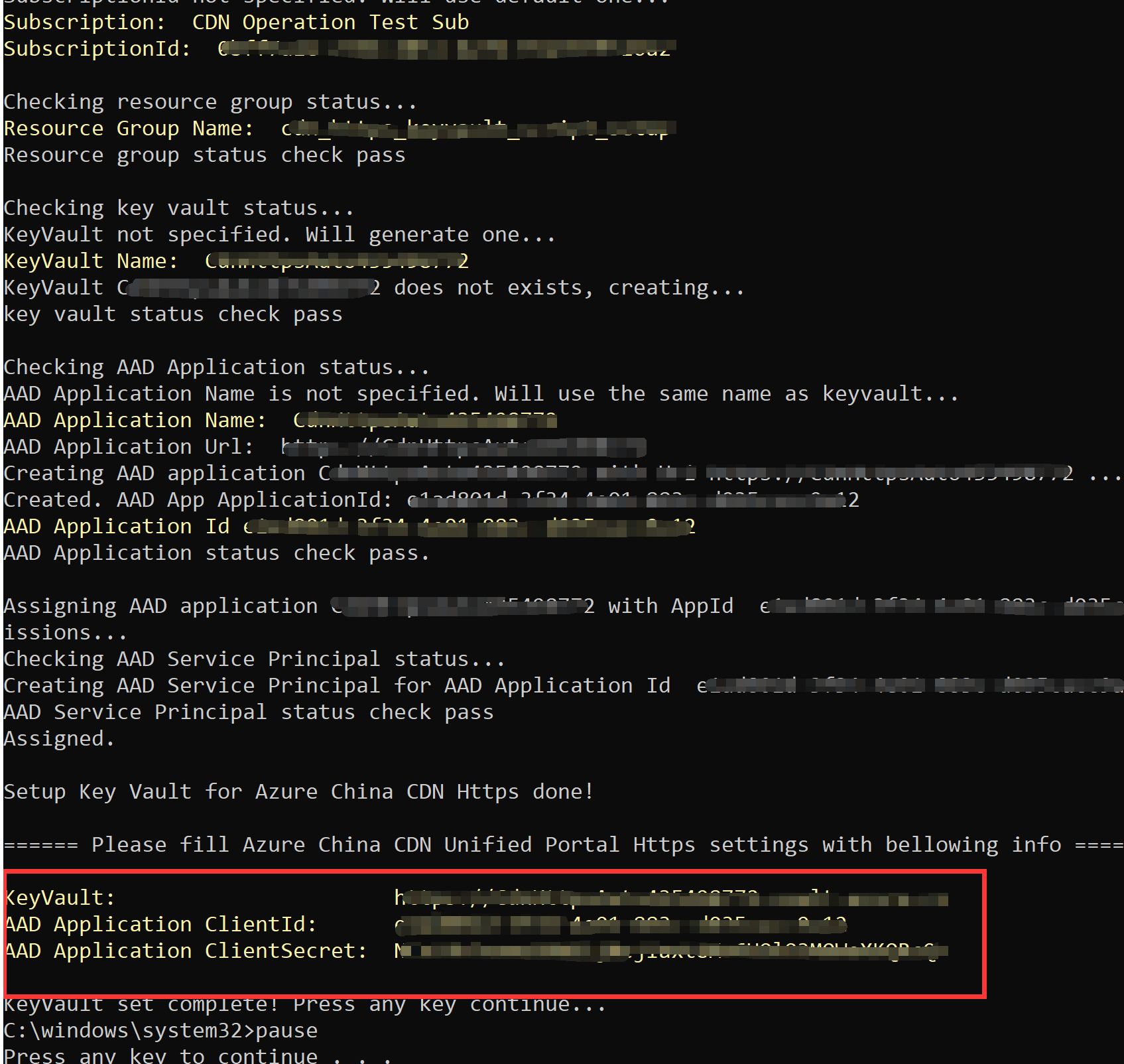

  7. 得到如下截图信息，请保存KeyVault（密钥保管库DNS名称），AAD Application ClientId (Azure Active Directory客户端ID）和AAD Application ClientSecret(Azure Active Directory密码）的值。

    AAD details1

2. 在Azure portal手动配置密钥保管库

创建Azure Active Directory用于密钥保管库的权限控制

  1. 访问Azure站点https://portal.azure.cn/，进入Azure Active Directory。

    AAD details2

  2. 点击“App registrations”及“新注册”。

    App registrations

  3. 为您的应用程序输入一个有意义的名称（例如：MyKeyVaultAADApp）；在“受支持的账户类型”中选择相应账户，如不了解账户类型，请点击“帮我选择..."了解不同账户类型。

    App registrations name

  4. 重定向URI(可选)：可选择输入任何有效的URI（例如：https://mykeyvaultaadaap/），并点击“注册”。此处也可留白。

    App registrations URI

  5. 对“应用程序（客户端）ID”值进行复制。

    App registrations application Id

  6. 点击左侧“证书和密码”，在客户端密码处点击“进客户端密码”。

    App registrations management1

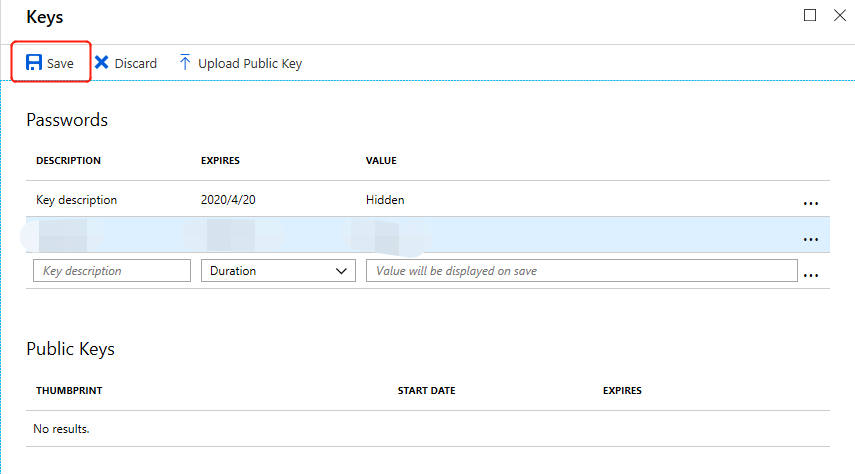

  7. 在添加客户端密码页面中，“说明”处填写内容（也可留白），“截止期限”选择“从不”，点击“添加”。

    App registrations management2

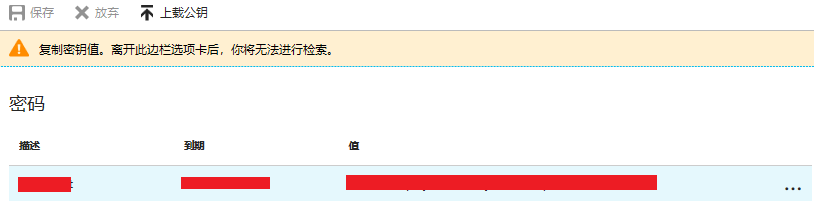

  8. 客户端密码值添加完成。页面中“值”处显示密码值，点击“复制”对密码进行保存。请注意离开此边栏选项卡后，将无法检索它。

    Get credential

手动创建密钥保管库

  1. 点击创建资源，在搜索框输入“key vault”，并回车。

    Key vault

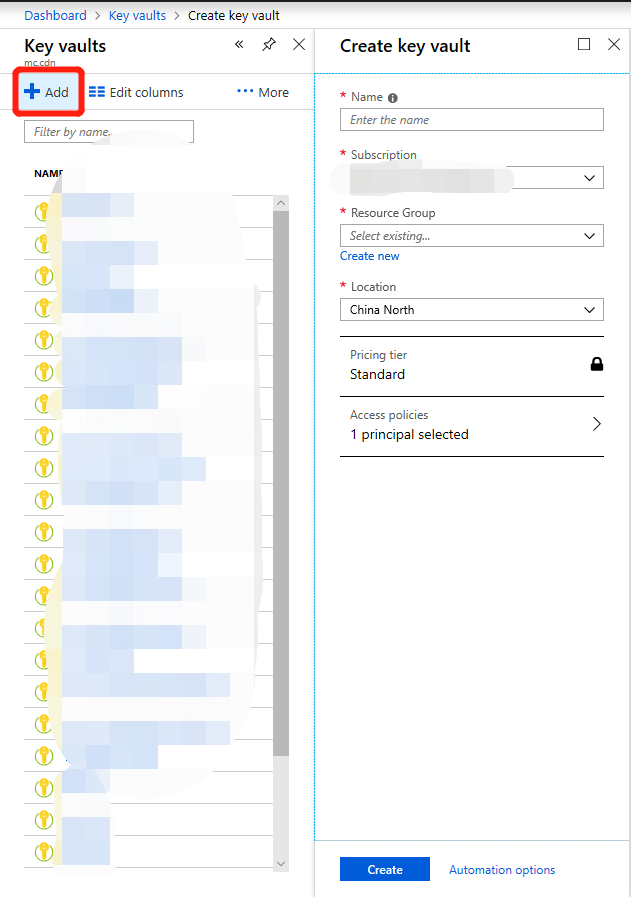

  2. 选择Key Vault，并点击创建。

    Create key vault1

  3. 输入有意义的密钥保管库名称（例如：MyCertificateKeyVault）、订阅、资源组和位置之后点击创建。

    Create keyvault2

  4. 进入您创建的密钥保管库，复制并记录DNS名称。

    Keyvault details

    重要

    请注意保存密钥保管库的DNS名称

为密钥保管库配置Azure Active Directory访问策略

  1. 点击访问策略，然后点击“添加访问策略”。

    Key vault Access policy1

  2. 点击"选择主体"，在选择输入框输入您的Azure Active Directory应用程序名称（也可下拉选择），选择好您的Azure Active Directory应用程序，点击“选择”。

    Key vault access policy2

  3. 为机密权限选择获取和列出，为证书权限选择获取、列出、创建和导入，点击确定。这是CDN能正确获取证书并进行后续配置的最小权限。

    Key vault access policy permission1

    Key vault access policy permission2

  4. 点击保存。

    Key vault access policy permission3

为密钥保管库配置允许所有网络访问

  1. 点击网络，然后点击“防火墙和虚拟网络”标签，在“允许的访问来源”一项，选择“所有网络”。

    Key vault network

  2. 点击保存。

价格说明

自有证书的HTTPS加速，使用标准版服务价格，具体计费方式请参见Azure官方网站。
